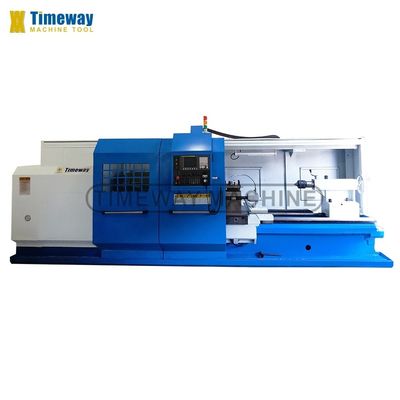

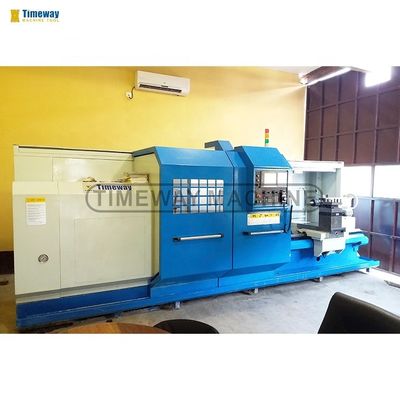

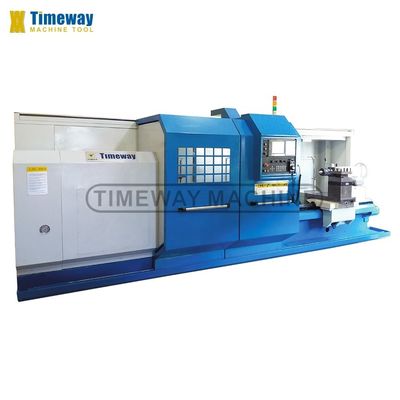

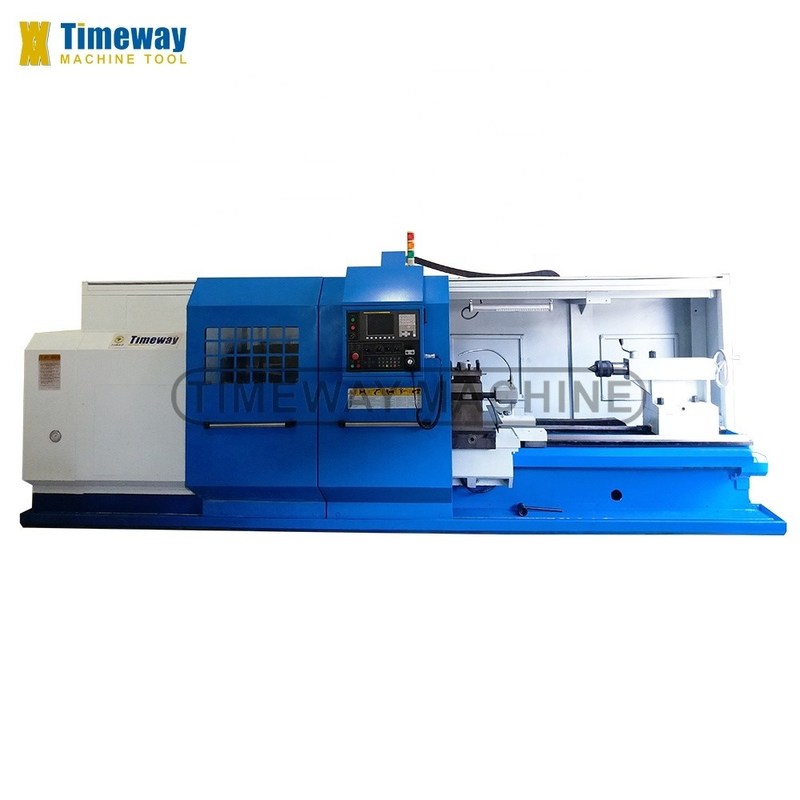

Grote swing platte bed draaibank CNC draaien draaibanden met max. lengte van het werkstuk 1500mm
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMAC, TIMEWAY |
| Modelnummer: | AK-1000, AK-800 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $38,999.00/sets 1-1 sets |
| Verpakking Details: | houten behuizing of plywoodbehuizing, pallet |
| Levering vermogen: | 800 sets per jaar |
|
Gedetailleerde informatie |
|||
| Type: | horizontaal | Max. lengte van het werkstuk (mm): | 1500 |
|---|---|---|---|
| Structuur: | Vlakke Beddraaibank | Bewerkingscapaciteit: | Zwaar werk |
| Max. Gewicht van Werkstuk (kg): | 3000 | Breedte van het bed (mm): | 600 mm |
| Spindelmotorvermogen ((kW): | 15 | Aantal spindels: | Alleenstaande |
| Aantal assen: | 2 | Vervoer (X-as) ((mm): | 420mm |
| Vervoer (Z-as) ((mm): | 1500 mm | Positioneringsnauwkeurigheid (mm): | ±0.001 |
| Herhaalbaarheid (X/Y/Z) (mm): | ±0.008 | Afmeting ((L*W*H): | 4105 x 2219 x 2010 mm |
| Spanning: | 200 V - 460 V | CNC-besturingssysteem: | Siemens 808d |
| Gereedschapspoststations: | 4 | Gewicht (kg): | 5300 |
| Garantie: | 1 jaar | Belangrijkste verkooppunten: | Lange levensduur |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Kleur: | Gepersonaliseerde optie |
| Spindelconner: | Metric 120 (metric 150 optioneel) | Type machine: | CNC-horizontale draaibank voor zwaar werk |
| Spindelversnelling (handmatige 4 stappen): | 8-800 (stapsloos in stappen) | Spindel snelheid (auto 4 stappen): | 8-800 (stapsloos in stappen) |
| Spindel snelheid (handmatig): | 6-750 (18 stappen) | X-as snelle toevoer snelheid: | 4000 mm/min |
| Z-as snelle toevoer snelheid: | 5000mm/min | Werknauwkeurigheid: | IT6 |
| Glanzigheid: | Ra1,6um | Voorwaarde: | Nieuw |
| Toolpostmerk: | Jaxing | Toepasselijke sectoren: | Vervaardigingsbedrijf, bouwwerkzaamheden |
| Locatie van de showroom: | Canada, Verenigd Koninkrijk, Verenigde Staten, Italië, Frankrijk, Duitsland, Brazilië, Peru, Pakista | Max. Spindel snelheid (rpm): | 800 t/m |
| Spindelboring ((mm): | 100 (140 facultatief) | Max. Gekeerde lengte (mm): | 1350 |
| Tipe in de handel brengen: | Warm product 2021 | Kerncomponenten: | Lagers, motor, pomp, tandwiel, drukvat, versnellingsbak, CNC-systeem |
Productomschrijving
Beschrijving van de producten
√ FANUC/GSK/SIEMENS CNC-systeem √ 3-koppeling √ elektrische gereedschapspost met 4 stations √ Werklamp √ koelsysteem √ halfgesloten beveiliging √ Handmatige pulsgenerator (MPG) √ dode centra √ oliepistool √ Pilotlamp √ Automatische smeerpomp √ Handmatig bewegende staart √ Gereedschappen en gereedschapskist √ Evenwichtige wig & bouten √ Handleiding (Engels) | _ 4-koppel. _ Steady rest Volg de rest _ Hydraulische chuck _ Pneumatische chuck _ Hydraulische staart _ 6-station gereedschapspost _ Live centra Airconditioner _ Chip-conveyor Volle bewaking. |
Specificatie | Eenheid | AK-800 | AK-1000 | |
Max. Sling over het bed. | mm | 800 | 1000 | |
Max... schuif over de schuif. | mm | 480 | 680 | |
Afstand tussen centra | mm | 1000/1500/2000/3000/4000/5000/6000/8000/- | ||
Max. draailengte | mm | 850/1350/1850/2850/3850/4850/5850/7850/- | ||
Bedbreedte | mm | 600 | 600 | |
Laadcapaciteit | kg | 3000 | 3000 | |
Spindel neus | mm | C11 (facultatief C15) | C11 (facultatief C15) | |
Spindelboor | mm | 100 (140 facultatief) | 100 (140 facultatief) | |
Spindelconic | - | Metric 120 (metric 150 optioneel) | Metric 120 (metric 150 optioneel) | |
Spindelversnelling (handmatige stappen) | rpm | 6-750 (18) | 6-750 (18) | |
Spindel snelheid (handmatig 4 stappen stapsloos) | rpm | 8-800 | 8-800 | |
Spindel snelheid (hydraulische 4 stappen, stapsloze) | rpm | 8-800 | 8-800 | |
Centrumhoogte | mm | 400 | 500 | |
Schokgrootte | mm | 400 | 400 | |
X/Z-as min. voedingseenheid | mm | 0.001/0.001 | 0.001/0.001 | |
X/Z-as snelle toevoer snelheid | mm/min | 4000/5000 | 4000/5000 | |
Kruisvervoer (X) | mm | 420 | 420 | |
Typ van gereedschapspal | - | V4 (V6/H6/H8 optioneel) | V4 (V6/H6/H8 optioneel) | |
Tijd voor gereedschapswisseling | s | 2.4 | 2.4 | |
Genoeg nauwkeurigheid van de herhaling van de positionering van de torent | mm | 0.008 | 0.008 | |
Grootte van het gereedschapsgedeelte | mm | 40x40 | 40x40 | |
Diameter van de staartvoet | mm | 100 | 100 | |
Volledige verplaatsing | mm | 250 | 250 | |
Schoppenvoetpen | - | MT6 (MT5 facultatief) | MT6 (MT5 facultatief) | |
CNC-systeem | - | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | |
Werknauwkeurigheid | - | IT6 | IT6 | |
Ruwheid van het oppervlak | μm | Ra1.6 | Ra1.6 | |
Hoofdmotorvermogen | kw | 15 | 15 | |
Gewicht van de machine | kg | 4800/5300/5600/6000/6800/7600/8250/9750 | ||
De lengte van de machine | mm | 3605/4105/4645/5600/6430/7600/8485/10485/- | ||
Breedte van de machine | mm | 2219 | 2219 | |
Hoogte van de machine | mm | 1830 | 2010 | |
1.Deze serie CNC draaibank neemt standaard gietijzer (HT300) een gietgiet, na de tweede veroudering behandeling, heeft het kenmerk van stabiele prestaties; gidsweg breedte (600 mm), goede stijfheid,antivibratievermogenVerwerkt door middel van middelfrequente verharding (hardheid hoger dan SHAW 68) en bewerkte door de geïmporteerde schroefmachine, om een lange levensduur, hoge precisie en een goede onderhoudskracht te garanderen.
2.Het bed (van 1000 mm tot 5000 mm) is een stuk type, 6000 mm en boven het bed zijn twee stukken met stuit.
3.Deze serie machine spindelboor heeft twee soorten, een is Φ100 mm, de andere is Φ140 mm. Spindel lager gebruikt China's bekende lager gemaakt door HRB, LYC en ZWZ, aslo kan worden geconfigureerd NSK,SKF-lagers en andere ingevoerde lagers- een boringsdiameter van Φ140 mm voor de verwerking van grotere staaf- of buisonderdelen.
4. Automatische hydraulische 4-versnellingswisseling, geregeld door M-code, automatisch stapsloze snelheidswijziging, geregeld door S-code; handmatige 4-staps snelheidswijziging, handgestuurd,automatisch snelheidswijziging zonder stappen, geregeld door de S-code-selectie• handmatige 18 stappen wisselende snelheid met handbeheersing
5. De spindelbox heeft een symmetrische structuur om de thermische vervorming gelijkmatig te maken en om de verschuiving van het middelpunt van de spindel te voorkomen.het hoofdstuk wordt gesmeerd met een oliebadcyclusDe voorkant van de hoofdas heeft een drie-steunstructuur van een tweerichtingshoekig contactballager.De tandwielen in de kop zijn gedoofd en geaard om een nauwkeurige transmissie en een laag geluid te garanderen.
6. De hoofdmotor is een 15 kW hoogvermogende frequentiemotor; uitgerust met F400 standaard handmatige drie-koppel zelfcentrerende chuck, volgens de eisen van de eindgebruiker handleiding van verschillende grootte,kan worden gekozen voor pneumatische en hydraulische drie-kaak en vier-kaak chuck.
7. Alle draaibankmachines zijn uitgerust met een elektrische torentje, vrij tillen, snel en gemakkelijk gereedschapsen wisselen, er zijn verticale 4 en 6 station, horizontale 6 station en andere elektrische torentje voor keuze.
8. Voor de levering zullen alle draaibankmachines worden getest door de Britse RENISHAW-laserdetector voor dynamische nauwkeurigheidsdetectie en compensatie.dus de draaibank heeft een hoge positionering nauwkeurigheid en herhalen positionering nauwkeurigheid.
9. Het CNC-systeem maakt gebruik van het internationaal gerenommeerde FANUC, SIEMENS of China GSK AC servo-besturingssysteem.voorzien van een noodstopknop, wanneer de machine plotseling een plotselinge stroomstoring of andere storingen heeft ondervonden als gevolg van de speciale opzet van het besturingscircuit,het kan zelfbescherming zijn om ervoor te zorgen dat de veiligheid van de machine en het personeelHet bedieningspaneel is ongeveer 1500 mm van de grond, zeer matig, ergonomisch, aangenaam en gemakkelijk te bedienen en de werking van de machine te begrijpen.
10.Deze serie draaibankmachine wordt veel gebruikt, flexibele werking, geschikt voor het verwerken van allerlei complexe vormen van assen, sets, schijfonderdelen, zoals het draaien van innerlijk en buitenschilinderoppervlak,conisch oppervlak, cirkelvormig oppervlak, eindoppervlak, groeven, kamers, draadjes, met name voor meerdere soorten, kleine batch-draaibewerking, aanpassingsvermogen van het proces, hoge verwerkingsdoeltreffendheid, laag schrootpercentage,goede productconsistentieHet is de ideale mechanische verwerkingsmedium.
- Wat is er aan de hand?
- 3-kaak chuck komt standaard voor snel zelf-centrerende klemdelen
- Optioneel 4-kaak onafhankelijke chuck en hydraulische chuck

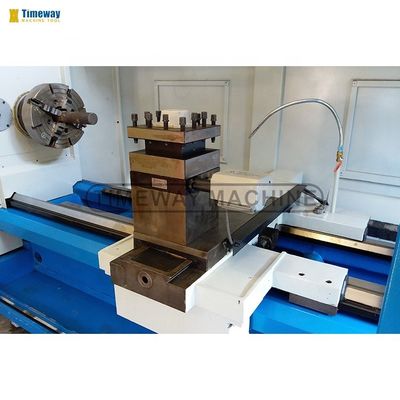

Elektrische torent met vier stations:
- Gebruik een beroemde elektrische torent, met een hoge positioneringsnauwkeurigheid.
- Optioneel snel wisselend gereedschap
CNC-systeem
SIEMENS, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK, etc. voor uw keuze.

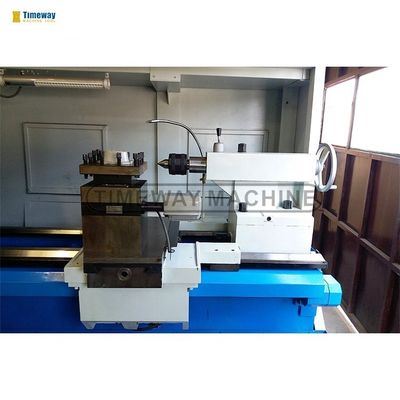

Handmatig bewegende staart:
Flexibel en eenvoudig te bedienen om de arbeidsintensiteit te verminderen en het plezier van het bedienen te vergroten.
Elektrische kast volgens de CE-norm:
Duidelijke en nette elektrische lay-out;
Het nemen van CE-standaard elektrische componenten.

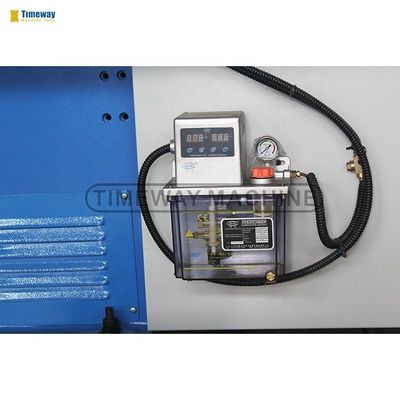

Automatische smeerpomp:
Automatisch en met tussenpozen elke geleidingsrail smeren om de levensduur van de machine te verlengen.
Verticale torent met vier stations:
Standaard
Verticale torent van 6 stations:
Facultatief
horizontale torent met zes stations:
Facultatief
Test - rondheid en cilindrisiteit:
Precisie van het draaien van het buitenste oppervlak van de staaf, testnauwkeurigheid:
ronde: minder dan 0,01 mm;
Cylindrisiteit: minder dan 0,025/300 mm
Test - verticaliteit:
Precisie bij het draaien van het eindoppervlak van de schijf, testnauwkeurigheid:
Verticaliteit: minder dan 0,02/300 mm
Test - ruwheid:
Precieze draaiing van het buitenste oppervlak van de staaf, testnauwkeurigheid: ruwheid: Ra1,6um
Draaddraaiingstest:
fijn draaiende conische draden (Taper: 1:16, draadpitch: 3,175 mm), kan na testen met een speciaal meetapparaat voldoen aan een accumulatieve fout van pitch tot 0,015/25,4 mm.
Uitgebreide testonderdelen:
Alle CNC-draaiburken moeten na alle standaardcontroles van de machine een eindsnijproces uitvoeren, door het snijden van het buitenste oppervlak, stappen, boogoppervlak, conisch oppervlak, enz.,om de stabiliteit van het CNC-systeem en de algemene prestaties van de machine te controleren.
Renishaw laser interferometer:
Voordat de machine wordt geleverd, wordt er een UK RENISHAW laser gebruikt om dynamische precisie-tests en offset uit te voeren, zodat de machine de hoge positioneringsnauwkeurigheid en re-positioneringsnauwkeurigheid heeft.
