Verticaal bewerkingscentrum voor staalproductie met GSK-controller en 450 mm verticaal reizen
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TIMAC |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $29,980.00/sets 1-2 sets |
|
Gedetailleerde informatie |
|||
| Voorwaarde: | Nieuw | Spindelconner: | BT2vrijwilligerswerk |
|---|---|---|---|
| Aantal spindels: | Alleenstaande | Type: | Verticaal |
| Afmeting ((L*W*H): | 2400*1900*2400 mm | Gewicht (T): | 3500 kg |
| Tafelgrootte (mm): | 1000x420 | CNC-besturingssysteem: | GSK |
| Tabelverplaatsing (X) (mm): | 700 | Tabelverplaatsing (Y) (mm): | 450 |
| Tabelverplaatsing (Z) (mm): | 450 | Positioneringsnauwkeurigheid (mm): | ±0.003 |
| Herhaalbaarheid (X/Y/Z) (mm): | ±0.003 | Versnellingsbereik van de spindel ((rpm): | 0 - 8000 t/m |
| Max. Lijstlading (kg): | 400 kg | Voersnelheid (mm/min): | 0 - 15 mm/min |
| Min. Tijd voor gereedschapswisseling: | 0.6 | Capaciteit van het gereedschapsmagazin: | 12 |
| Belangrijkste verkooppunten: | Multifunctioneel, concurrerende prijs, hoog veiligheidsniveau, hoge nauwkeurigheid | Garantie: | 1 jaar |
| Spanning: | 220/380V | Tipe in de handel brengen: | Nieuw product 2020 |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Bewerkingscapaciteit: | Middelbelasting |
| Spindelboring ((mm): | 80 | Snijmoment: | 456 N.m |
| Velociteit van de snelle voeding ((mm/min): | 0 - 15 mm/min | Naam van het product: | CNC Verticaal Machinaal bewerkend Centrum |
| Type machine: | Verticale CNC-freesmachine | CNC of niet: | Normaal |
| Verwerking: | Metaal snijden | Controlesysteem: | GSK/FANUC/SIEMENS |
| Langeafstandsverkeer (X): | 700 mm | Kruisvervoer (Y): | 450 mm |
| Verticale beweging (Z): | 450 mm | Laadcapaciteit: | 400 kg |
| Grootte van de werktafel (LxW): | 1000*420 mm | ||
Productomschrijving
Beschrijving van de producten

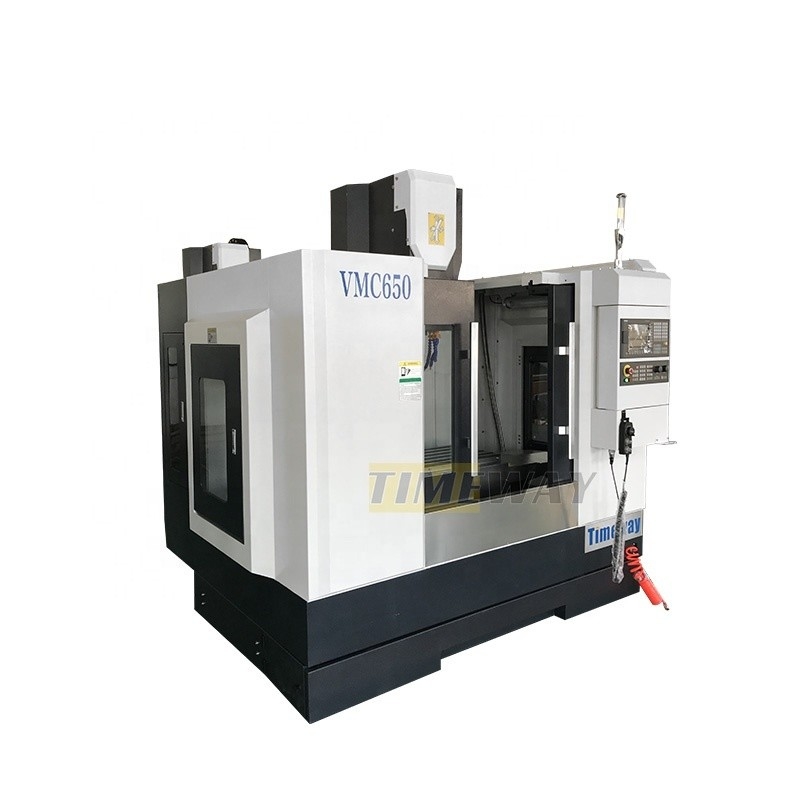

Verticaal bewerkingscentrum VMC650,VMC850,VMC1060
Specificatie | Eenheid | VMC650 | VMC850 | VMC1060 |
Grootte van de werktafel (LxW) | mm | 1000×420 | 1000 × 500 | 1200 × 600 |
T-slot (nr./breedte/pitch) | mm | 5-18-80 | 5-18-90 | 5-18-110 |
Laadcapaciteit | kg | 400 | 600 | 800 |
Langeafstandsverkeer (X) | mm | 700 | 800 | 1000 |
Kruisvervoer (Y) | mm | 450 | 500 | 600 |
Verticale beweging (Z) | mm | 450 | 500 | 600 |
Afstand van spindel neus tot tafel | mm | 130 tot en met 630 | 110-610 | 120 tot en met 720 |
Afstand van het spindelcentrum tot de kolom | mm | 495 | 550 | 655 |
Spindelconic | - | BT1 | BT1 | BT1 |
Spindel snelheid | rpm | 8000 | 8000 | 8000 |
Snelvoersnelheid op de as X/Y/Z | m/min | Geliefd, 15/1 | Geliefd, 15/1 | Geliefd, 15/1 |
Servomotor met X/Y/Z-as (FANUC) | - | β12/β12/β22 | β12/β12/β22 | β22/β22/β22 |
X-/Y-/Z-aspositiegewogenheid | mm | ±0.01 | ±0.01 | ±0.01 |
X/Y/Z-as herpositioneringsnauwkeurigheid | mm | ±0.008 | ±0.008 | ±0.008 |
Hoofdmotorvermogen | kw | 7.5/11 | 7.5/11 | Geliefd zijn, 15/11 |
Luchtdrukbron | kg/cm2 | 6 tot 8 | 6 tot 8 | 6 tot 8 |
Vermogen | Qua | 18 | 20 | 25 |
Capaciteit van het gereedschapsmagazin | T | 12 (Crousel) | 24 (Disc) | 24 (Disc) |
Gidstype | - | Glijdend | Glijdend | Glijdend |
Gewicht van de machine | kg | 3500 | 4600 | 6300 |
Afmetingen van de machine (LxWxH) | mm | 2400 × 1900 × 2400 | 2800 × 2350 × 2600 | 3200 × 2560 × 2960 |
1. Harsensandgieten; 2. X, Y, Z rails worden gedoofd - kunststof glijdend gidsrail paar; 3. X, Y, Z rails hebben een telescopisch deksel van roestvrij staal; 4. standaard met riem aangedreven spindel, optioneel voor rechtstreeks aangedreven spindel; 5. pneumatische cilinder van Taiwan; 6. Taiwan ATC, carousel type en schijftype zijn optioneel beschikbaar; 7. Geïmporteerde lagers voor schroeven; 8. geïmporteerde koppelingen; 9. hoofdstof balanceringssysteem hebben zware giet of stikstof balanceringssysteem als optie; 10. Volledige omheining; 11. Rigid taping; 12. Spindel midden lucht ontploffing; 13. Werklamp; 14. Pilotlamp; 15. USB- en LAN-interface; 16. Handmatige pulsgenerator (MPG); 17Centraal automatisch smeersysteem. 18- Koelsysteem. 19. Warmtewisselaar voor elektrische kast; 20. Niveaublokken en -bouten; 21. gereedschapskist en gereedschap; 22. CNC-controller: KND, GSK, HNC (China); SIEMENS, FANUC, MITSUBISHI, FAGOR, enz. | 1. De bedrading van de vierde as; 2. NC draaitafel; 3. rechtstreeks aangedreven spindel (snelheid: 10000 t/min, 12000 t/min, 15000 t/min); 4. cirkelvormig koelmiddelstuk; 5. koelmiddel via spindel (CTS); 6. Spindelolie koeler; 7. airconditioner (A/C) voor elektrische kast; 8Automatische systemen voor het meten van de lengte van het gereedschap; 9Automatische meetsystemen voor werkstukken; 10. Schroefchipconveyor; 11. ketenchipconveyor; 12. Hoogdruk water spoel systeem; 13Veiligheidsdeur; 14- Olie skimmer. |

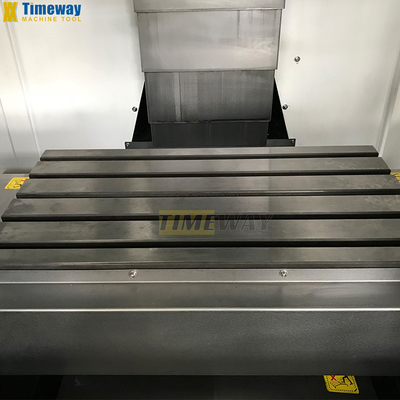

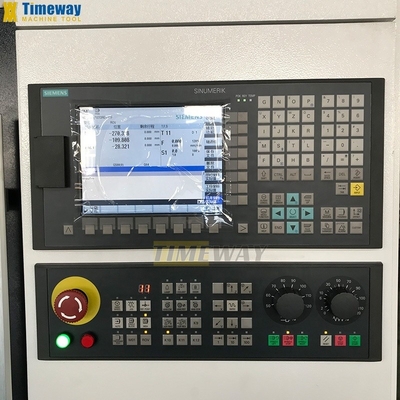

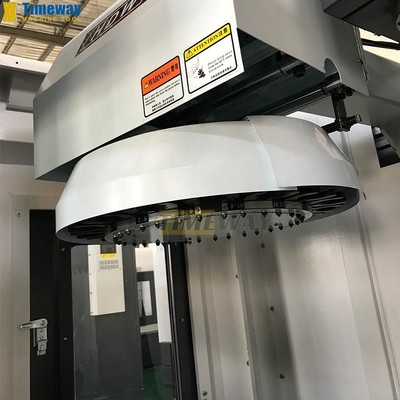

Detail van de machine
Positieve opmerkingen van klanten
Onze diensten
1- Gratis vervanging van onderdelen die beschikbaar zijn tijdens de garantieperiode.Snel handelen en antwoorden op technische vragen op elk moment gedurende de gehele levensduur van de machine. 3. Overzeese na-servicecentrum beschikbaar in sommige regio's. 4. Ingenieur overzeese service beschikbaar op verzoek van de klant ((relatieve kosten van de klant).
Inleiding van het bedrijf

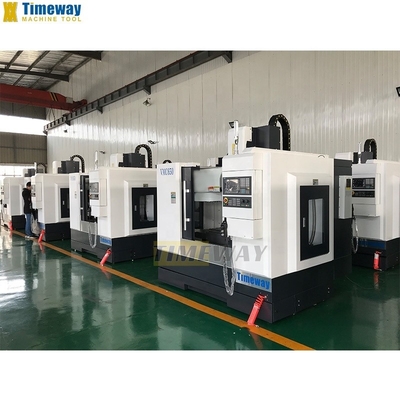

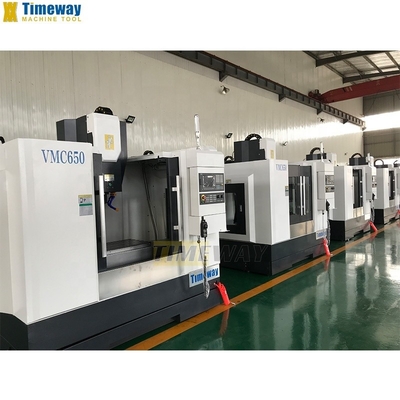

Fabrieksdisplay:
Fabrieksprofiel:
Onze fabriek is opgericht in 2014. Het heeft professionele technici, een onderzoek en ontwikkeling team, produceert en verkoopt CNC-apparatuur en biedt professionele op maat gemaakte diensten.Onze producten worden veel gebruikt in de vormverwerking, 3C-producten, landbouwmachines, petroleummachines, verwerking van auto-onderdelen, ruimtevaartindustrie, enz., die meer dan 60 landen en regio's in binnen- en buitenland verkopen.
Text Inleiding:
Bedrijfsprofiel:
Timeway Machine Tool Co., Ltd is een professionele machine tool productie-ondernemingen, de belangrijkste producten zijn draaibank, freesmachine, slijpmachine, enz.,en volgens de behoeften van de klant kunnen we ook ontwerpen en fabriceren van verschillende speciale doeleinden machines, om relatieve technologie-upgrading en transformatiediensten op het gebied van machinegereedschap te verlenen.
Veelgestelde vragen
V: Waarom kies je voor Timeway Machine?
A: 1. Hoge kwaliteit met concurrerende prijs; 2. Professionele R & D-team en 25 jaar exportervaring; 3. Exporteerd naar meer dan 60 landen; 4. CE, ISO certificaten; 5.24 uur online dienst (Skype)6. 12 maanden kwaliteitsgarantie; 7. Overzeese ingenieurs beschikbaar voor het oplossen van problemen;V: Heeft u QC of veiligheidsnormen voor uw machines?A: ja, we hebben een zeer strenge kwaliteitscontrole afdeling opgericht om goede kwaliteit te garanderen.V: Wat is de MOQ?A: 1 set (alleen sommige goedkope machines zijn meer dan 1 set)V: Hoe zit het met de betalingsvoorwaarden?A: (1) T/T met 30% vooruitbetaling, en 70% saldobetaling vóór verzending; (2) Onherroepelijke LC bij zicht; (3) Western Union, MoneyGram, enz.V: Hoe zit het met de garantie?A: De garantieperiode is één jaar na levering. Zelfs na de periode leveren wij levenslange service voor de machine.
