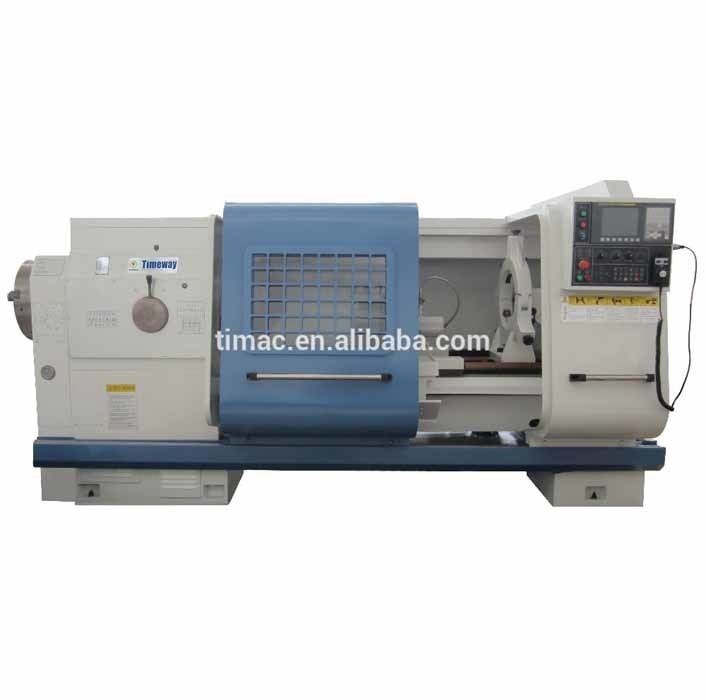

3000 mm Max. Werkstuk Lengte Olie Land Holle Spindle CNC draaibank met 130 mm Spindle
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TIMAC |
| Certificering: | ISO9001:2008; CE |
| Modelnummer: | QK-120Ax1M |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $110,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (kan gefumineerd worden) |
| Levering vermogen: | 100 sets per maand |
|
Gedetailleerde informatie |
|||
| Type: | horizontaal | Max. lengte van het werkstuk (mm): | 3000 |
|---|---|---|---|
| Structuur: | Vlakke Beddraaibank | Bewerkingscapaciteit: | Zwaar werk |
| Max. Gewicht van Werkstuk (kg): | 1500 | Breedte van het bed (mm): | 550 mm |
| Spindelmotorvermogen ((kW): | 7.5 | Aantal spindels: | Alleenstaande |
| Aantal assen: | 2 | Vervoer (X-as) ((mm): | 320 mm |
| Vervoer (Z-as) ((mm): | 380 mm | Afmeting ((L*W*H): | 3227x1800x1850 mm |
| Spanning: | Op verzoek van de klant | Gereedschapspoststations: | 4 |
| Gewicht (kg): | 3900 | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Hoge nauwkeurigheid | Verslag van de test van de machine: | Voorziening |
| Video-uitgaande inspectie: | Voorziening | Garantie voor kerncomponenten: | 1 jaar |
| Type machine: | CNC Pijp die Draaibank inpassen | Max. diameter van de buis: | 120 mm |
| De as droeg: | 130 mm | Bedbreedte: | 550 mm |
| Max. Gewicht van het werkstuk: | 1500 kg | Spindel snelheid: | 25-800 tpm ((16 stappen) |
| Controlesysteem: | FANUC CNC-systeem | Maximale lengte van het werkstuk: | 3000 |
| Garantieperiode: | 1 jaar | Voorwaarde: | Nieuw |
| Spindelboring ((mm): | 130 | Toepasselijke sectoren: | Bouwmaterialen, reparatie van machines, fabrieken, bouwbedrijven |
| Locatie van de showroom: | Turkije, Duitsland, Brazilië, Peru, Rusland, Thailand, Algerije, Maleisië, Australië | Tipe in de handel brengen: | andere |
| Kerncomponenten: | Lagers, motoren, versnellingen, andere, versnellingsbakken | Max. Gekeerde lengte (mm): | 2580 |
| Max. Spindel snelheid (rpm): | 450 r.p.m | Haven: | Chinese haven |
Productomschrijving
'130mm Spindle' Olie Land Holle Spindle CNC draaibank
QK-120A QK-190A QK-260A QK-350A QK-460A
Hoofdvooruitzichten
Productbeschrijving
Toepassing:
We, Timeway Machine verkocht6", 8", 10", 14", 18" met holle spindel CNC-oliewijnwijnmaschinen die zijn ontworpen voor het uitvoeren van alle afmetingen van de in de olie- en gasindustrie gebruikte draden;middelste hoogte385mm, 500mm, 550mm, 650mm;afstand tussen de middelpunten van750 mmtot en met5000 mm;3-kaak zelfcentrerende chuck of 4-kaak onafhankelijke chuck aan beide zijden van de versnellingsbak.Alle machines voldoen aan de CE-normen.
Kenmerken:
- Deze machine is ontworpen voor gebruik in veeleisende toepassingen in de aardolieindustrie en bevat tientallen jaren ervaring.
- Massieve kopstuk met mian spindle in conic roldragers, en twee draaibankmontages.
- Het brede machinebed heeft grote, geharde en geaarde leidingen en een hoge stijfheid.
- Hoge koppel aandrijvingen en vooraf geladen kogelschroeven op alle assen.
- Automatische 4-stap versnellingen met oneindig variabele snelheidsbereiken.
- Verhard en geaarde tandwielen voor een effectieve krachtoverdracht.
- Zware 4-station gereedschapsholder met automatische gereedschapsschakeling.
- Inclusief hoogwaardig koelmiddel systeem, en centrale smeermethode.
- Beheertechnologie met bekroonde betrouwbaarheid en jarenlange ervaring - FANUC of SIEMENS CNC-systeem.
- Een elektronisch handwiel aan het bedieningspaneel voor handmatige bediening zorgt voor een gemakkelijke en snelle installatie van nieuwe werkstukken en voor een
Technische parameter:
| Specificatie | Eenheid | QK-120A | QK-190A | QK-260A | QK-350A | QK-460A | |
| Capaciteit | Centrumhoogte | 385 | 500 | 550 | 650 | ||
| Sling over het bed. | mm | 630 | 1000 | 1100 | 1250 | ||
| Sling over het wagen | mm | 480 | 630 | 730 | 900 | ||
| Buitenste diameter van buizen (handmatige chuck) | mm | 120 | 190 | 70 tot en met 260 | 114-340 | 300 tot en met 460 | |
| Maximale lengte van het werkstuk | mm | 750/1000/1500/2000/3000 | 1500/3000/5000 | 3000 | |||
| Maximale draailengte | mm | 600/800/1350/1850/2850 | 1300/2800/4800 | 2800 | |||
| De lengte van de geleidingsbaan | mm | 550 | 755 | 1100 | |||
| Spindel | Spindelboor | mm | 130 | 200 | 275 | 355 | 465 |
| Spindel neus | C11 | A2-15 | A2-28 | ||||
| Hoofdmateriaal | Stap van Spindel snelheid ((Driefasige asynchrone motor) | Handmatig 3 stappen, automatisch 6 stappen 16 versnellingen | Handmatig 2 stappen, automatisch 4 stappen 8 snelheden | --- | --- | --- | |
| Stap van spindel snelheid ((variabele frequentiemotor) | --- | --- | Automatische 4 versnellingsstappen, stapsloze snelheidsverandering in de stap. | ||||
| Spindelversnellingsbereik ((Driefasige asynchrone motor) | 25-800 | 90 tot en met 450 | --- | --- | --- | ||
| Versnellingsbereik van de spindel ((Variabele frequentiemotor) | --- | --- | 6 tot 400 | 5-320 | 5-200 | ||
| Hoofdmotorvermogen ((Driefasige asynchrone motor) | kw | 7.5 | --- | --- | --- | ||
| Hoofdmotorvermogen (Variabele frequentiemotor) | 18.5 | 28/38 | |||||
| Schoktype ((handmatige schok) | handleiding 3 kaak 380 | handleiding 3 kaak 500 | handleiding 4 kaak 630 | handmatig 4 kaak 800 | handleiding 4 kaak 630 | ||
| Voeder | Min. voedingsincrement van de X/Z-as | mm | 0.001/0.001 | ||||
| Snelle snelheden van de X/Z-as | mm/min | 3000/6000 | |||||
| Max.reis van de x-as | mm | 320 | 630 | 800 | |||
| Vervoer | Werkplek van de gereedschapspunt | Verticale 4-positie240 | Verticale 4-positie300 | ||||
| Indexatietijd | s | 2.5 | 4 | ||||
| Indexering van herhaling | mm | 0.008 | 0.01 | ||||
| Afdeling van de gereedschapsstaaf | mm | 32 | 40 | ||||
| Tailstock | Diameter van de staartvoet | mm | 100 | 160 | |||
| Voertuig van de staartvoet | mm | 250 | 300 | ||||
| Taper gat van staartvoet | Morse 5 | Morse 6 | |||||
Standaardconfiguratie:
- SIEMENS CNC-systeem
- Verticale elektrische gereedschapspal met vier stations
- Elektrische staart
- Handmatige 4-koppel chuck
- Centrale smeersysteem
- Werklamp
- Koelmiddelstelsel
- Halfsluitend deksel
- Elektrische cabine met airconditioning
- Gereedschapskist en gereedschap
- Programmeringshandleiding
- Gebruikershandleiding
Optioneel:
- FANUC/FAGOR CNC systeem
- Hydraulische schok
- met een gewicht van niet meer dan 50 kg
- 6 en 8 stations gereedschapspost
- Leven midden
- Speciale toebehoren
Detail afbeeldingen
Voor meer echte machines, bekijk de volgende foto's:

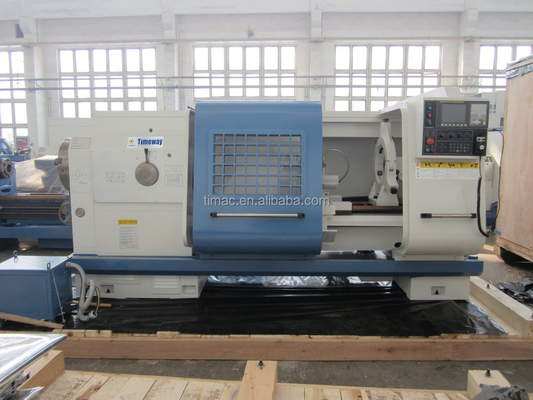

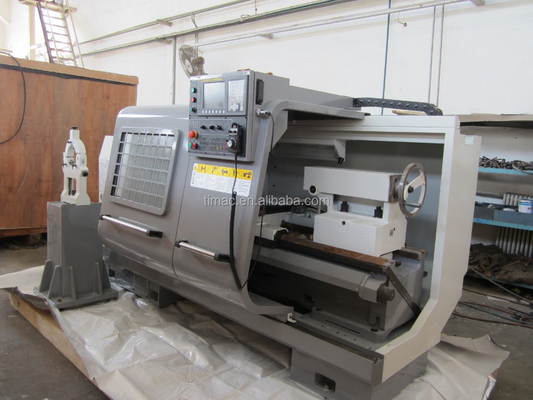

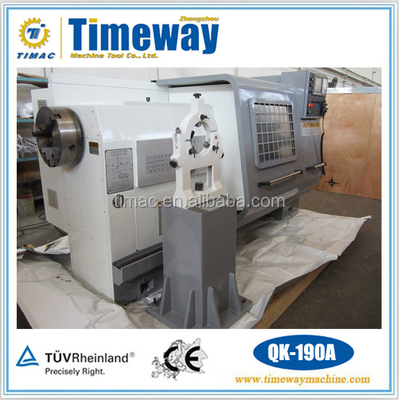

QK-120A & QK-190A
QK-260A
QK-350A & QK-460A
Productielijn voor automatische staafvoerders
