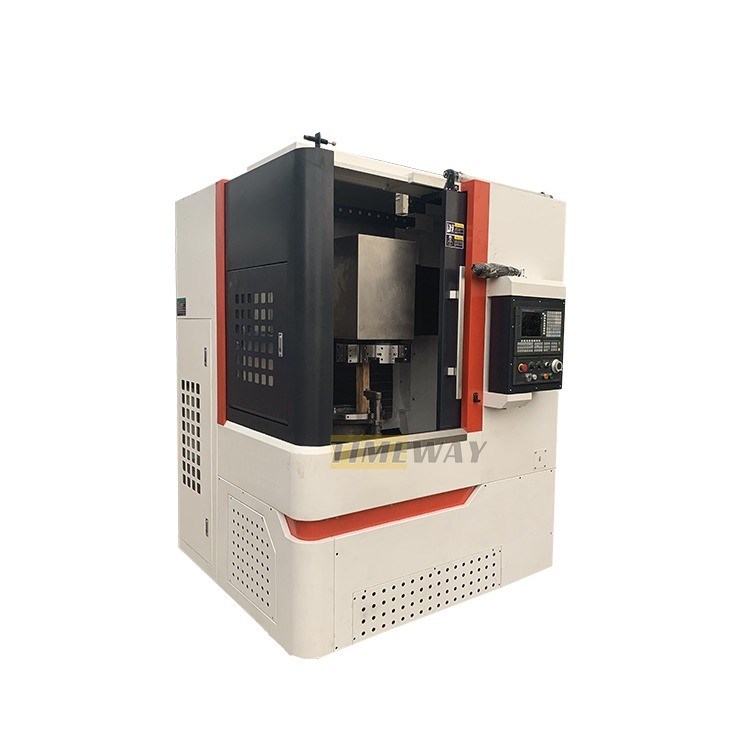

Verticale draaibank met middelmatige werkdruk CNC-machine voor productiefaciliteiten
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TIMAC |
| Modelnummer: | VTC630 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $25,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (kan gefumineerd worden) |
| Levering vermogen: | 150 sets per maand |
|
Gedetailleerde informatie |
|||
| Type: | Verticaal | Max. lengte van het werkstuk (mm): | 630 |
|---|---|---|---|
| Bewerkingscapaciteit: | Middelbelasting | Breedte van het bed (mm): | 200 mm |
| Spindelmotorvermogen ((kW): | 22 | Aantal spindels: | Alleenstaande |
| Aantal assen: | 2 | Vervoer (X-as) ((mm): | 630 MM. |
| Vervoer (Z-as) ((mm): | 700 mm | Spanning: | 220V/380V |
| CNC-besturingssysteem: | FANUC | Gereedschapspoststations: | 4 |
| Gewicht (kg): | 6000 | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Automatisch | Verslag van de test van de machine: | Voorziening |
| Video-uitgaande inspectie: | Voorziening | Garantie voor kerncomponenten: | 1 jaar |
| Max. Draaiende Diameter: | 630 | Max.schommeldiameter: | 700 |

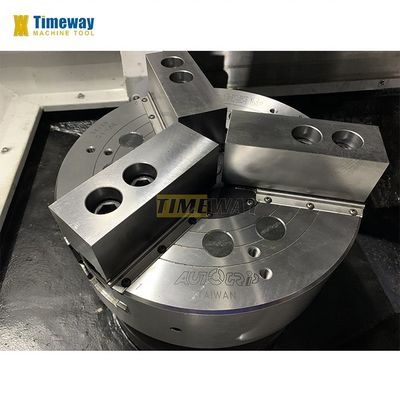

| Chuck Grootte: | 400/600 | Spindel snelheid: | 10-100 |
| Verplaatsing van gereedschapsposten (X): | 630 | X/Z-as snelle toevoer snelheid: | Geliefd zijn, 1/15 |
| Typ van gereedschapspost: | Gangtype/V4 | Grootte van het gereedschapsgedeelte: | 32x32 |
| X/Z-aspositiegewogenheid: | 0.01 | X/Z-as herpositioneringsnauwkeurigheid: | 0,008 |
| Voorwaarde: | Nieuw | Spindelboring ((mm): | 100 |
| Toepasselijke sectoren: | Werkplaatsen voor het repareren van machines, fabrieken, detailhandel, bouw, energie en mijnbouw | Locatie van de showroom: | Egypte, Turkije, Roemenië |
| Tipe in de handel brengen: | andere | Kerncomponenten: | PLC's |
| Max. Gekeerde lengte (mm): | 800 | Max. Spindel snelheid (rpm): | 1000 t/m |
| Haven: | Chinese haven | ||
Productomschrijving
Beschrijving van de producten
GSK, Elektrisch gereedschapstorent, elektrisch handwiel smeersysteem, koelsysteem, werklamp, Pilotlamp, Bescherming, warmtewisselaar, met een vermogen van niet meer dan 50 W gereedschappen en gereedschapskist, Handleidingen. | FANUC CNC-systeem, SIEMENS CNC-systeem, airconditioning, Kettingchipconveyor. |
Vervaardiging | Eenheid | VTC630 |
Max. draaidiameter | mm | 630 |
Max.schommeldiameter | mm | 700 |
Schokgrootte | 12715718 | |
Spindel snelheid | rpm | 10 tot 1000 |
Verplaatsing van gereedschapsposten (X) | mm | 630 |
Verticale beweging van de werktuigpost (Z) | mm | 600 |
X/Z-asvoersnelheid | mm/min | 0.1-1000 |
X/Z-as snelle toevoer snelheid | m/min | Geliefd zijn, 1/15 |
Typ van gereedschapspal | Gangtype/V4 | |
Grootte van het gereedschapsgedeelte | mm | 32x32 |
X/Z-aspositiegewogenheid | mm | 0.01 |
X/Z-as herpositioneringsnauwkeurigheid | mm | 0.008 |
Hoofdmotorvermogen | kw | 15/18.5 |
Vermogen van de X-asvoermotor | kw | 2.3 |
Vermogen van de Z-asvoermotor | kw | 2.3 (rem) |
X/Z-as voermoment van de motor | NM | 15 |
Gewicht van de machine | kg | 5500 |
Detail van de machine
1De serie CNC-verticale draaibank met één kolom is ontworpen door gebruik te maken van moderne geavanceerde ontwerp- en fabricagetechnieken en CAD-optimalisatiedesignmethode.Het gebruik van het nieuwste ontwerpconcept en het uitrusten met binnenlandse en buitenlandse geavanceerde functies. 2. Realiseer sterk snijden op de structuur prestaties, de werktafel overgewicht belasting, machine hoge dynamische en statische stijfheid, alle beweging veiligheid en stabiliteit,lange levensduur en hoge verwerkingsefficiëntieDe machine is geschikt voor het snelle snijwerk van staal en carbide, het verwerken van werkstukken van alle ijzer- en niet-ijzermetalen en van sommige niet-metalen.De machine kan het proces van ruw en afwerking draaien binnen en buiten cilinder voltooienDe machine bestaat hoofdzakelijk uit een kolom, een werktafel, een balk, een verticale werktuigpost, een hoofdversnellingsbak, een werktafel met een verticale werktafel, een werktafel met een verticale werktafel, een werktafel met een verticale werktafel, een werktafel met een verticale werktafel, een werktafel met een verticale werktafel, een werktafel met een verticale werktafel, een werktafel met een verticale werktafel, een werktafel met een verticale werktafel, een werktafel met een verticale werktafel, een werktafel met een verticale werktafel, een werktafel met een verticale werktafel, een werktafel met een verticale werktafel, een werktafel met een verticale werktafel en een werktafel met een verticale werktafel.Beam lifting mechanisme, verticaal gereedschapsvoedermechanisme, beschermingsapparaat voor de straalgeleiding, volledige machine, volledig behuizing, elektrisch systeem, hydraulisch systeem, koelsysteem, enz.
Ik heb het niet gedaan. Ik heb het niet gedaan.

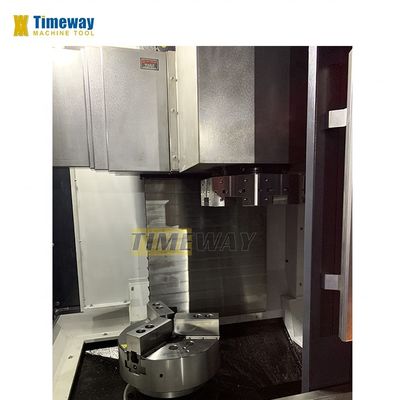

>>De werktafel maakt gebruik van een geïntegreerde spindelstructuur met een hoge stijfheid, hoge precisie en een korte vaste spindelstructuur.de spindel is uitgerust met een stel hoogprecisieballagers en een stel dubbele rij korte cilindrische rollagers. Compacte structuur, tegelijkertijd draagbare radiale belasting, de axiale belasting en kantelmoment, en onder de overbelasting elastische vervorming is klein,verbeterde precisie van de rotatie van de werktafel en draagvermogen.
Ik heb het niet gedaan. Ik heb het niet gedaan.

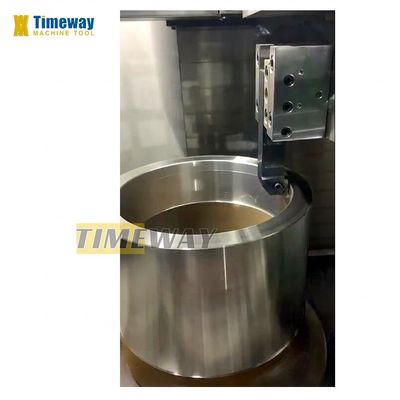

>> Vier stations elektrische gereedschapspost: hoge positioneringsnauwkeurigheid, grote klemkracht, grote laadcapaciteit, stabiel en betrouwbaar.grotere klemkracht.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>>Klanten kunnen kiezen uit FANUC, SIEMENS of KND, andere CNC-systemen.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>>Volgens de bijzondere vereisten, de hele machine dekking, chip vervoerder。
Test - rondheid en cilindrisiteit:
Precisie van het draaien van het buitenste oppervlak van de staaf, testnauwkeurigheid:
ronde: minder dan 0,01 mm;
Cylindrisiteit: minder dan 0,025/300 mm
Test - verticaliteit:
Precisie bij het draaien van het eindoppervlak van de schijf, testnauwkeurigheid:
Verticaliteit: minder dan 0,02/300 mm
Test - ruwheid:
Precieze draaiing van het buitenste oppervlak van de staaf, testnauwkeurigheid: ruwheid: Ra1,6um
Draaddraaiingstest:
fijn draaiende conische draden (Taper: 1:16, draadpitch: 3,175 mm), kan na testen met een speciaal meetapparaat voldoen aan een accumulatieve fout van pitch tot 0,015/25,4 mm.
Alomvattende testonderdelen(alleen voor CNC-draaibank):
Alle CNC-draaiburken moeten na alle standaardcontroles van de machine een eindsnijproces uitvoeren, door het snijden van het buitenste oppervlak, stappen, boogoppervlak, conisch oppervlak, enz.,om de stabiliteit van het CNC-systeem en de algemene prestaties van de machine te controleren.
Waarom u ons kiest
Renishaw-laserinterferometer (alleen voor CNC-draaibank):
Voordat de machine wordt geleverd, wordt er een UK RENISHAW laser gebruikt om dynamische precisie-tests en offset uit te voeren, zodat de machine de hoge positioneringsnauwkeurigheid en re-positioneringsnauwkeurigheid heeft.
