Productdetails:

Plaats van herkomst: Henan, China
Merknaam: TIMEWAY
Modelnummer: CK-500; CK-660

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 1 set
Prijs: $28,999.00/sets 1-1 sets
Verpakking Details: houten behuizing of plywoodbehuizing, pallet
Levering vermogen: 800 sets per jaar
Beste prijs Contact

Gedetailleerde informatie
Type: horizontaal Max. lengte van het werkstuk (mm): 1500
Structuur: Vlakke Beddraaibank Bewerkingscapaciteit: Zwaar werk
Max. Gewicht van Werkstuk (kg): 3000 Breedte van het bed (mm): 390 mm
Spindelmotorvermogen ((kW): 15 Aantal spindels: Alleenstaande
Aantal assen: 2 Vervoer (X-as) ((mm): 365 mm
Vervoer (Z-as) ((mm): 1500 mm Positioneringsnauwkeurigheid (mm): ±0.001
Herhaalbaarheid (X/Y/Z) (mm): ±0.008 Afmeting ((L*W*H): 3105 x 1219 x 1010 mm
Spanning: 200 V - 460 V CNC-besturingssysteem: Siemens 808d
Gereedschapspoststations: 4 Gewicht (kg): 2500
Garantie: 1 jaar Belangrijkste verkooppunten: Lange levensduur
Verslag van de test van de machine: Voorziening Video-uitgaande inspectie: Voorziening
Garantie voor kerncomponenten: 1 jaar Kleur: Gepersonaliseerde optie
Spindelconner: Metric90 Type machine: CNC-horizontale draaibank voor zwaar werk
Spindel snelheid (handmatig): 45 tot en met 1600 tpm Spindelstappen: 3steps
Typ van gereedschapspost: V4 X-as snelle toevoer snelheid: 8 mm/min
Z-as snelle toevoer snelheid: 12 mm/min Quill dia.: 75 mm
Glanzigheid: Ra1,6um Voorwaarde: Nieuw
Spindelboring ((mm): 105 Toepasselijke sectoren: Fabriek
Locatie van de showroom: Canada, Verenigd Koninkrijk, Verenigde Staten, Frankrijk, Duitsland, Brazilië, Peru, Pakistan, Mexic Max. Spindel snelheid (rpm): 1600 t/m
Max. Gekeerde lengte (mm): 1500 Tipe in de handel brengen: Warm product 2021
Kerncomponenten: Lagers, motor, pomp, tandwiel, drukvat, versnellingsbak, CNC-systeem

Productomschrijving

2-assige horizontale platte bed CNC draaibank draaimachine voor hoge precisie draaibank 0
2-assige horizontale platte bed CNC draaibank draaimachine voor hoge precisie draaibank 1
2-assige horizontale platte bed CNC draaibank draaimachine voor hoge precisie draaibank 2
√ FANUC CNC-systeem
√ 3-koppeling
√ elektrische gereedschapspost met 4 stations
√ Werklamp
√ koelsysteem
√ Handmatige pulsgenerator (MPG)
√ Pilotlamp
√ Automatische smeerpomp
√ Gereedschappen en gereedschapskist
√ Evenwichtige wig & bouten
√ Handleiding (Engels)
_ /GSK/SIEMENS CNC-systeem
_ Hydraulische chuck
Airconditioner
_ Chip-conveyor
_ Gereedschapssetter
2-assige horizontale platte bed CNC draaibank draaimachine voor hoge precisie draaibank 3
Specificaties
Eenheid
CK-500
CK-660
Max. Sling over het bed.
mm
500
660
Max. Swing over cross slide
mm
290
430
Afstand tussen centra
mm
1000/1500/2000
1000/1500/2000
Max. draailengte
mm
1000/1500/2000
1000/1500/2000
Spindel neus
-
A2-8
D10
Spindelboor
mm
82
105
Schokgrootte
mm
250
320
Kruisvervoer (X)
mm
295
365
Langeafstandsvervoer (Z)
mm
1000/1500/2000
1000/1500/2000
X/Z-as snelle toevoer snelheid
m/min
8/12
8/12
X/Z-as min. voedingseenheid
mm
0.001
0.001
Grootte van het gereedschapsgedeelte
-
V4
V4
Diameter van de staartvoet
mm
25x25
25x25
Volledige verplaatsing
mm
150
150
Schoppenvoetpen
-
MT5
MT5
Hoofdmotorvermogen
kw
7.5
15
Gewicht van de machine
kg
2100/2300/2600
2100/2500/2800
2-assige horizontale platte bed CNC draaibank draaimachine voor hoge precisie draaibank 4

- Wat is er aan de hand?

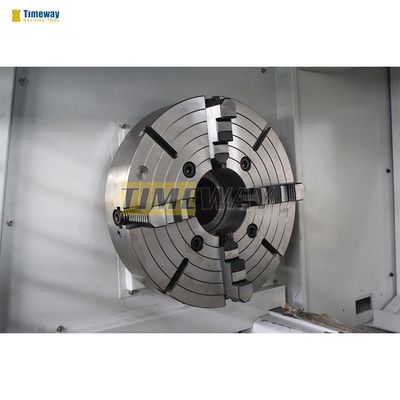

- 3-kaak chuck komt standaard voor snel zelf-centrerende klemdelen
- Optioneel 4-kaak onafhankelijke chuck en hydraulische chuck

Elektrische torent met vier stations:

- Gebruik een beroemde elektrische torent, met een hoge positioneringsnauwkeurigheid.
- Optioneel snel wisselend gereedschap

CNC-systeem

SIEMENS, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK, etc. voor uw keuze.
2-assige horizontale platte bed CNC draaibank draaimachine voor hoge precisie draaibank 5
2-assige horizontale platte bed CNC draaibank draaimachine voor hoge precisie draaibank 6
2-assige horizontale platte bed CNC draaibank draaimachine voor hoge precisie draaibank 7

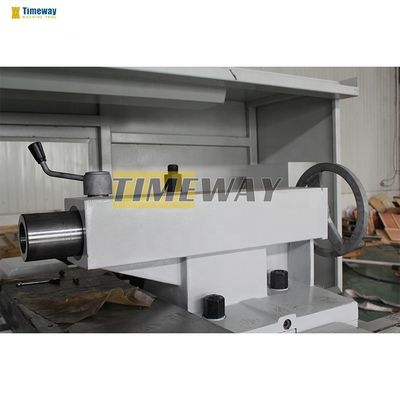

Handmatig bewegende staart:

Flexibel en eenvoudig te bedienen om de arbeidsintensiteit te verminderen en het plezier van het bedienen te vergroten.

Elektrische kast volgens de CE-norm:

Duidelijke en nette elektrische lay-out;
Het nemen van CE-standaard elektrische componenten.

Automatische smeerpomp:

Automatisch en met tussenpozen elke geleidingsrail smeren om de levensduur van de machine te verlengen.
2-assige horizontale platte bed CNC draaibank draaimachine voor hoge precisie draaibank 8
2-assige horizontale platte bed CNC draaibank draaimachine voor hoge precisie draaibank 9
2-assige horizontale platte bed CNC draaibank draaimachine voor hoge precisie draaibank 10

Verticale torent met vier stations:

Standaard

Verticale torent van 6 stations:

Facultatief

horizontale torent met zes stations:

Facultatief
2-assige horizontale platte bed CNC draaibank draaimachine voor hoge precisie draaibank 11
2-assige horizontale platte bed CNC draaibank draaimachine voor hoge precisie draaibank 12
2-assige horizontale platte bed CNC draaibank draaimachine voor hoge precisie draaibank 13
2-assige horizontale platte bed CNC draaibank draaimachine voor hoge precisie draaibank 14

Test - rondheid en cilindrisiteit:

Precisie van het draaien van het buitenste oppervlak van de staaf, testnauwkeurigheid:
ronde: minder dan 0,01 mm;
Cylindrisiteit: minder dan 0,025/300 mm

Test - verticaliteit:

Precisie bij het draaien van het eindoppervlak van de schijf, testnauwkeurigheid:
Verticaliteit: minder dan 0,02/300 mm

Test - ruwheid:

Precieze draaiing van het buitenste oppervlak van de staaf, testnauwkeurigheid: ruwheid: Ra1,6um
2-assige horizontale platte bed CNC draaibank draaimachine voor hoge precisie draaibank 15
2-assige horizontale platte bed CNC draaibank draaimachine voor hoge precisie draaibank 16
2-assige horizontale platte bed CNC draaibank draaimachine voor hoge precisie draaibank 17

Draaddraaiingstest:

fijn draaiende conische draden (Taper: 1:16, draadpitch: 3,175 mm), kan na testen met een speciaal meetapparaat voldoen aan een accumulatieve fout van pitch tot 0,015/25,4 mm.
2-assige horizontale platte bed CNC draaibank draaimachine voor hoge precisie draaibank 18
2-assige horizontale platte bed CNC draaibank draaimachine voor hoge precisie draaibank 19
2-assige horizontale platte bed CNC draaibank draaimachine voor hoge precisie draaibank 20

Uitgebreide testonderdelen:

Alle CNC-draaiburken moeten na alle standaardcontroles van de machine een eindsnijproces uitvoeren, door het snijden van het buitenste oppervlak, stappen, boogoppervlak, conisch oppervlak, enz.,om de stabiliteit van het CNC-systeem en de algemene prestaties van de machine te controleren.
2-assige horizontale platte bed CNC draaibank draaimachine voor hoge precisie draaibank 21
2-assige horizontale platte bed CNC draaibank draaimachine voor hoge precisie draaibank 22
2-assige horizontale platte bed CNC draaibank draaimachine voor hoge precisie draaibank 23
2-assige horizontale platte bed CNC draaibank draaimachine voor hoge precisie draaibank 24
2-assige horizontale platte bed CNC draaibank draaimachine voor hoge precisie draaibank 25
2-assige horizontale platte bed CNC draaibank draaimachine voor hoge precisie draaibank 26
Renishaw laser interferometer:
Voordat de machine wordt geleverd, wordt er een UK RENISHAW laser gebruikt om dynamische precisie-tests en offset uit te voeren, zodat de machine de hoge positioneringsnauwkeurigheid en re-positioneringsnauwkeurigheid heeft.
