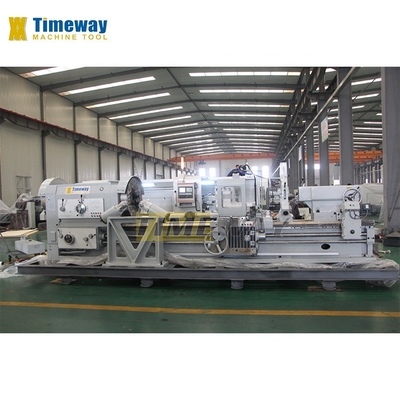

• Olieveld 800 mm Max. Swing over Bed Oil Country Tube draaibank met holle spindel boren

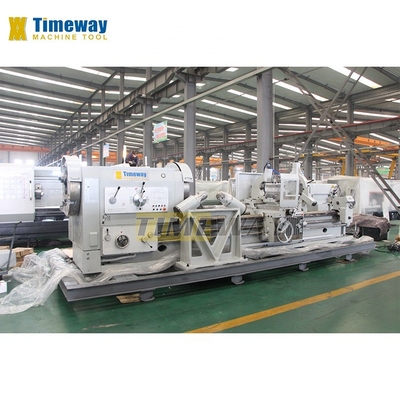

  • Olieveld 800 mm Max. Swing over Bed Oil Country Tube draaibank met holle spindel boren

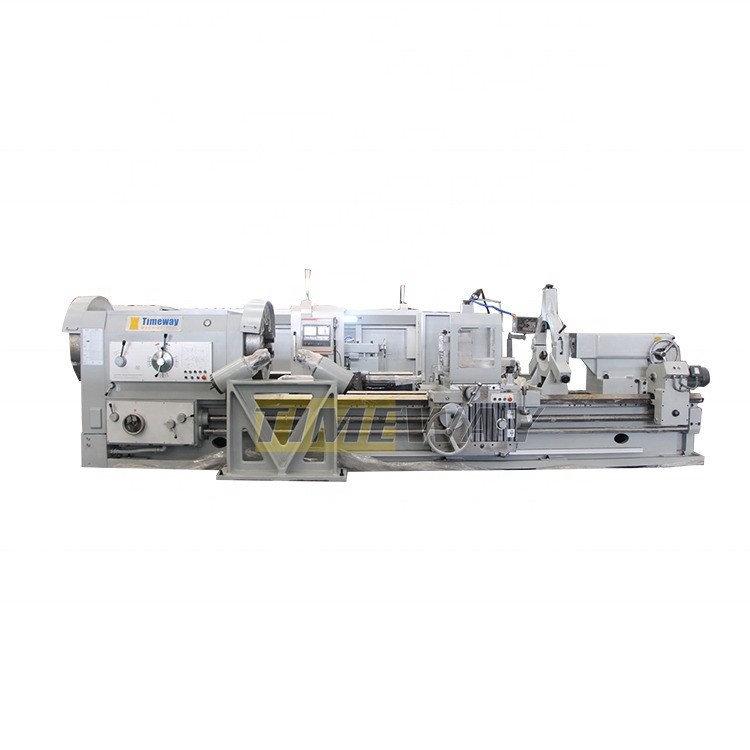

  • Olieveld 800 mm Max. Swing over Bed Oil Country Tube draaibank met holle spindel boren
  • Olieveld 800 mm Max. Swing over Bed Oil Country Tube draaibank met holle spindel boren

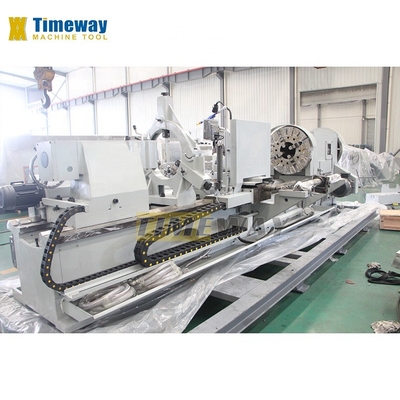

  • Olieveld 800 mm Max. Swing over Bed Oil Country Tube draaibank met holle spindel boren
  • Olieveld 800 mm Max. Swing over Bed Oil Country Tube draaibank met holle spindel boren
Olieveld 800 mm Max. Swing over Bed Oil Country Tube draaibank met holle spindel boren

Olieveld 800 mm Max. Swing over Bed Oil Country Tube draaibank met holle spindel boren

Productdetails:

Plaats van herkomst: Henan, China
Merknaam: TIMAC, TIMEWAY
Modelnummer: Q-280/Q-330

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 1 set
Prijs: $60,000.00/sets 1-1 sets
Verpakking Details: Houten behuizing (kan worden gefumineerd)
Levering vermogen: 100 sets per maand
Beste prijs Contact

Gedetailleerde informatie
Max. lengte van het werkstuk (mm): 6000 Versnellingsbereik van de spindel ((rpm): 20 - 400 t/m
Bewerkingscapaciteit: Zwaar werk Breedte van het bed (mm): 600
Type: horizontaal Spindelmotorvermogen ((kW): 15
Spanning: 380V, 50HZ/60HZ Afmeting ((L*W*H): 8600x1700x1600
Gewicht (kg): 12000 kg Garantie: 1 jaar
Belangrijkste verkooppunten: Concurrerende prijs Tipe in de handel brengen: Gewoon product
Verslag van de test van de machine: Voorziening Video-uitgaande inspectie: Voorziening
Garantie voor kerncomponenten: 1 jaar Type machine: Vervaardiging van elektrische elektrische apparaten
Z-asrichtingsstijl: Platte V-spoorlijnen X-asrichtingsstijl: Spoorwegen van de soort dovetail
X/Z-as rails behandeling: Gehard & gemalen & Handschroot Werknauwkeurigheid: IT6
Max. schommeling over bed: 800 mm De as droeg: 280 mm
Spindel snelheid: 20-400 t/min (4 bewegingen, stapsloos in bewegingen) Schokdiameter: 4-koppel, 630 mm
Laadcapaciteit: 4000 kg Voorwaarde: Nieuw
Toepasselijke sectoren: Werkplaatsen voor het repareren van machines, fabrieken, voedsel- en drankenfabrieken, bouwbedrijven Locatie van de showroom: Egypte, Canada, Turkije, de Verenigde Staten, Italië, Frankrijk, de Filipijnen, Brazilië, Peru, Paki
Kerncomponenten: Lager, Pomp, Toestel, Motor, Versnellingsbak, PLC Spindelboring ((mm): 280
Max. Gekeerde lengte (mm): 5850 mm Jaar: 2023
Haven: Chinese haven

Productomschrijving

Olieveld 800 mm Max. Swing over Bed Oil Country Tube draaibank met holle spindel boren 0
Beschrijving van de producten
Olieveld 800 mm Max. Swing over Bed Oil Country Tube draaibank met holle spindel boren 1
Toepassingen van de draaibank:
De draaibank voldoet aan de bijzondere eisen van de gebruikers in de aardolie-, geologische, mijnbouw- en chemische industrie, alsmede in de landbouw, irrigatie en drainage.het is in staat om verschillende rechte en conische buis draden van de unie verbindingen te snijden, boorstangen, gietbuizen, afvoerbuizen, putgietstukken en waterpompbuizen echter economischer en efficiënter in vergelijking met de motordraai,het kan dienen als een motor draaibank om verschillende metrische te snijden, metdraad en module draad, as en schijf.
De draaibank is uitgerust met een conisch draaiend bevestigingsapparaat dat een lange conische draaibank kan uitwerken.
De draaibank is uitgerust met dubbele schroeven die lange delen krachtig kunnen vastklemmen.
De draaibank is uitgerust met een achterste steun diebijstandsondersteunende langere onderdelen.
Olieveld 800 mm Max. Swing over Bed Oil Country Tube draaibank met holle spindel boren 2
√ grote buigkraan (voor- en achterkant)
√ dode centra
√ 4-station gereedschapspost
√ Taper draaibare bevestiging
√ koelsysteem
√ Werklamp
√ chipverzamelplaat
√ oliepistool
√ Handmatig bewegende staart
√ Gereedschappen en gereedschapskist
√ Evenwichtige wig & bouten
√ Handleiding (Engels)

_ Steady rest
Volg de rest
_ Achterste steun voor lange pijp
_ Live centra
_ 2- of 3-assige DRO
Snel wisselen van toolpost
- Chuck bewaker.
_ Gereedschapspostbewaker
_ Achterste spatscherm


Olieveld 800 mm Max. Swing over Bed Oil Country Tube draaibank met holle spindel boren 3
Specificatie
Eenheid
Q-280
Q-330
Max. Sling over het bed.
mm
1000
1000
Max. Swing over cross slide
mm
610
610
Afstand tussen centra
mm
1500/3000
1500/3000
Ruimte voor het draaien van buizen
mm
130 tot en met 270
190-320
Bedbreedte
mm
755
755
Vervoer op de X-as
mm
520
520
Z-asvervoer
mm
1350/2850
1350/2850
Max. laadcapaciteit
kg
6000
6000
Spindelboor
mm
280
330
Spindel snelheidsstappen
stappen
12
9
Spindel snelheid
rpm
16 tot en met 380
7.5-280
Schokgrootte
mm
800
780
Chuck-type
-
Handleiding met 4 kaken
elektrische 4-kaak
Turrettype (handmatig)
-
V4
V4
Grootte van de werktuigstaaf
mm
45x45
45x45
X-as voedingsbereik (stappen)
mm/r
0.05-1.5 ((40)
0.05-0.75(32)
X-as snelle voeding
mm/min
1870
1870
Z-as voedingsbereik (stappen)
mm/r
0.1-3(40)
0.1-1.5 ((32)
Z-as snelle voeding
mm/min
3740
3740
Nummer van de metrische draad en het bereik
mm
1-30(30)
1-15(23)
Aantal inches draad en bereik
TPI
1-28(27)
2-28(22)
Diameter van de staartvoet
mm
140
140
Schoppenvoetpen
-
MT6
MT6
Volledige verplaatsing
mm
300
300
Hoofdmotorvermogen
kw
22
22
Snelle motorvermogen
kw
1.5
1.5
Motorvermogen van koelmiddel
kw
0.125
0.125
Afmetingen van de machine (LxWxH)
mm
4800/6400x2100x1600
4900/6400x2100x1650
Gewicht van de machine
kg
10000/11500
11500/13000
Detail van de machine
Olieveld 800 mm Max. Swing over Bed Oil Country Tube draaibank met holle spindel boren 4

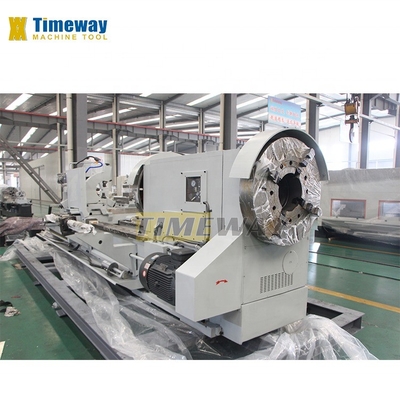

Dubbele schroeven (voor- en achterzijde):

De draaibank standaard is uitgerust met dubbele chucks (3-kaak of 4-kaak), de spindle kan voldoen aan verschillende diameter lange staven, de spindle boor omvat 130mm, 200mm, 225mm, 255mm, 280mm, 300mm, 330mm, 360mm,390 mm, 440 mm, 520 mm, 630 mm, en op maat gemaakte spindelboor (5,1" ~ 24,8 ′′).
Olieveld 800 mm Max. Swing over Bed Oil Country Tube draaibank met holle spindel boren 5
Olieveld 800 mm Max. Swing over Bed Oil Country Tube draaibank met holle spindel boren 6
Olieveld 800 mm Max. Swing over Bed Oil Country Tube draaibank met holle spindel boren 7


Taper draaibare bevestiging:

De conische draaibank is een standaardconfiguratie voor de draaibank in de olievelden, de draaibank kan verschillende conische hoek lange kegels en conische draden door de conische draaibank snijden.
Olieveld 800 mm Max. Swing over Bed Oil Country Tube draaibank met holle spindel boren 8
Olieveld 800 mm Max. Swing over Bed Oil Country Tube draaibank met holle spindel boren 9
Olieveld 800 mm Max. Swing over Bed Oil Country Tube draaibank met holle spindel boren 10

Spindeldoos:

- Grote spindel snelheden voor verschillende verwerkingsvereisten.

Toren met vier stations:

- Gebruik een handmatige torentoren.

Staartbestand:

- Handmatig bewegende staart is standaard, de elektrische bewegende staart is optioneel.
Olieveld 800 mm Max. Swing over Bed Oil Country Tube draaibank met holle spindel boren 11
Olieveld 800 mm Max. Swing over Bed Oil Country Tube draaibank met holle spindel boren 12
Olieveld 800 mm Max. Swing over Bed Oil Country Tube draaibank met holle spindel boren 13
Olieveld 800 mm Max. Swing over Bed Oil Country Tube draaibank met holle spindel boren 14

Test - rondheid en cilindrisiteit:

Precisie van het draaien van het buitenste oppervlak van de staaf, testnauwkeurigheid:
ronde: minder dan 0,01 mm;
Cylindrisiteit: minder dan 0,025/300 mm

Test - verticaliteit:

Precisie bij het draaien van het eindoppervlak van de schijf, testnauwkeurigheid:
Verticaliteit: minder dan 0,02/300 mm

Test - ruwheid:

Precieze draaiing van het buitenste oppervlak van de staaf, testnauwkeurigheid: ruwheid: Ra1,6um
Olieveld 800 mm Max. Swing over Bed Oil Country Tube draaibank met holle spindel boren 15
Olieveld 800 mm Max. Swing over Bed Oil Country Tube draaibank met holle spindel boren 16
Olieveld 800 mm Max. Swing over Bed Oil Country Tube draaibank met holle spindel boren 17

Draaddraaiingstest:

fijn draaiende conische draden (Taper: 1:16, draadpitch: 3,175 mm), kan na testen met een speciaal meetapparaat voldoen aan een accumulatieve fout van pitch tot 0,015/25,4 mm.
Olieveld 800 mm Max. Swing over Bed Oil Country Tube draaibank met holle spindel boren 18
Olieveld 800 mm Max. Swing over Bed Oil Country Tube draaibank met holle spindel boren 19
Olieveld 800 mm Max. Swing over Bed Oil Country Tube draaibank met holle spindel boren 20

Alomvattende testonderdelen(alleen voor CNC-draaiwerk):

Alle CNC-draaiburken moeten na alle standaardcontroles van de machine een eindsnijproces uitvoeren, door het snijden van het buitenste oppervlak, stappen, boogoppervlak, conisch oppervlak, enz.,om de stabiliteit van het CNC-systeem en de algemene prestaties van de machine te controleren.
Olieveld 800 mm Max. Swing over Bed Oil Country Tube draaibank met holle spindel boren 21
Olieveld 800 mm Max. Swing over Bed Oil Country Tube draaibank met holle spindel boren 22
Waarom u ons kiest
Olieveld 800 mm Max. Swing over Bed Oil Country Tube draaibank met holle spindel boren 23
Olieveld 800 mm Max. Swing over Bed Oil Country Tube draaibank met holle spindel boren 24
Olieveld 800 mm Max. Swing over Bed Oil Country Tube draaibank met holle spindel boren 25
Olieveld 800 mm Max. Swing over Bed Oil Country Tube draaibank met holle spindel boren 26
Renishaw-laserinterferometer (alleen voor CNC-oliewielwiel):
Voordat de machine wordt geleverd, wordt er een UK RENISHAW laser gebruikt om dynamische precisie-tests en offset uit te voeren, zodat de machine de hoge positioneringsnauwkeurigheid en re-positioneringsnauwkeurigheid heeft.
Olieveld 800 mm Max. Swing over Bed Oil Country Tube draaibank met holle spindel boren 27
Olieveld 800 mm Max. Swing over Bed Oil Country Tube draaibank met holle spindel boren 28
Olieveld 800 mm Max. Swing over Bed Oil Country Tube draaibank met holle spindel boren 29
Olieveld 800 mm Max. Swing over Bed Oil Country Tube draaibank met holle spindel boren 30
Olieveld 800 mm Max. Swing over Bed Oil Country Tube draaibank met holle spindel boren 31
Inleiding van het bedrijf
Olieveld 800 mm Max. Swing over Bed Oil Country Tube draaibank met holle spindel boren 32
Olieveld 800 mm Max. Swing over Bed Oil Country Tube draaibank met holle spindel boren 33
Olieveld 800 mm Max. Swing over Bed Oil Country Tube draaibank met holle spindel boren 34
Olieveld 800 mm Max. Swing over Bed Oil Country Tube draaibank met holle spindel boren 35
Olieveld 800 mm Max. Swing over Bed Oil Country Tube draaibank met holle spindel boren 36


V: Heeft u QC of veiligheidsnormen voor uw machines?A: Ja, we hebben een zeer strenge kwaliteitscontrole afdeling opgericht om goede kwaliteit te garanderen.Wat is het MOQ?A: 1 set (alleen sommige goedkope machines zijn meer dan 1 set)V: Hoe zit het met de betalingsvoorwaarden?A: 1) T/T met 30% vooruitbetaling, en 70% balansbetaling vóór verzending; 2) Onherroepelijke LC bij zicht; 3) Western Union, MoneyGram, enz.

V: Hoe zit het met de garantie?A: De garantieperiode is één jaar na levering. Zelfs na de periode leveren wij levenslange service voor de machine.
