***Dit type schuine bed CNC draaibank is semi-gesloten loop CNC machine, die geschikt is om verschillende ingewikkelde as, mouw en schijf-achtige werkstukken draaien,met een vermogen van meer dan 50 W, kegelvormige en andere omtrekvlakken, alsmede diverse metrische, inch-, modulaire en diameter-pijldraad;
*** Ze kunnen ook worden gebruikt voor het openen van olie- en sleutelroutes, het opzetten van eindpunten, het maken van groeven en kammen, enz.;
***De unieke constructie ontwikkeld met behulp van FEA-technieken om maximale stijfheid te bieden onder de zwaarste snijomstandigheden;
*** Het is vooral geschikt voor het bewerken van werkstukken van hoge precisie en wordt ook veel gebruikt voor het bewerken van onderdelen in batches op het gebied van auto's, motorfietsen, ingenieursindustrie, luchtvaartuigen,huishoudelijke apparatuur, lagers, hardware, enz.
 |

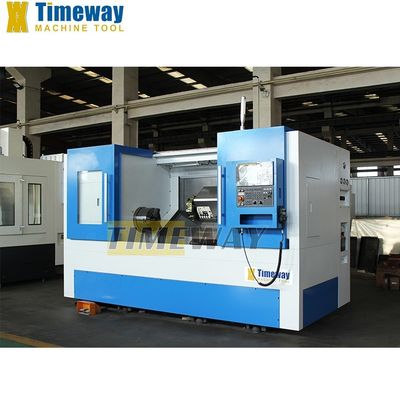

Metalen draaiveld CNC-draaibank met 550 mm Z-as en 12 N.m snijmoment
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | timeway |
| Modelnummer: | CK-50 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $42,000.00/sets 1-2 sets |
|
Gedetailleerde informatie |
|||
| Type: | draaiend centrum | Max. lengte van het werkstuk (mm): | 3000 |
|---|---|---|---|
| Bewerkingscapaciteit: | Middelbelasting | Max. Gewicht van Werkstuk (kg): | 2000 |
| Breedte van het bed (mm): | 570 mm | Aantal spindels: | Alleenstaande |
| Aantal assen: | 2 | Vervoer (X-as) ((mm): | 230 mm |
| Vervoer (Z-as) ((mm): | 550 mm | Positioneringsnauwkeurigheid (mm): | ±0.002 |
| Herhaalbaarheid (X/Y/Z) (mm): | ±0.001 | Afmeting ((L*W*H): | 5600*1800*1800 mm |
| CNC-besturingssysteem: | FANUC | Gereedschapspoststations: | 8 |
| Gewicht (kg): | 6900 | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Concurrerende prijs, hoog veiligheidsniveau, hoge nauwkeurigheid, energiebesparing, eenvoudig te bed | Verslag van de test van de machine: | Voorziening |
| Video-uitgaande inspectie: | Voorziening | Garantie voor kerncomponenten: | 1 jaar |
| Versnellingsbereik van de spindel ((rpm): | 0 - 4200 t/m | Reis (y-As) (mm): | 0 mm |
| Spindelconner: | A2-6 | Snijmoment: | 12 Nm |
| Velociteit van de snelle voeding ((mm/min): | 0 - 2000 mm/min | Voersnelheid (mm/min): | 0 - 4200 mm/min |
| Min. Tijd voor gereedschapswisseling: | 0,7 | Naam van het product: | CNC van het hellingsbed Draaibank |
| Type machine: | Slant draaibank | CNC of niet: | CNC Draaibankmachine |
| Controlesysteem: | (FACULTATIEVE) SIEMENS GSK FANUC | Model: | CK-50 |
| Kleur: | Klantenvereiste | Spindel snelheid: | 2000rpm |
| De as droeg: | 86 mm | Max. schommeling over bed: | 570mm |
| Max. verwerking lengte: | 3000 mm | ||
Productomschrijving
Beschrijving van de producten

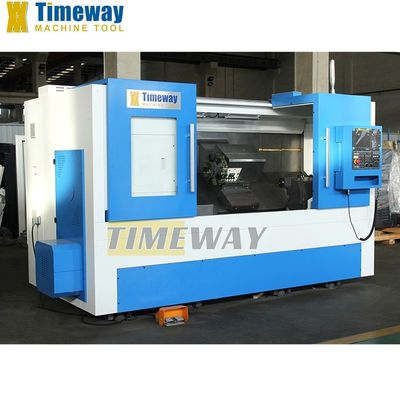

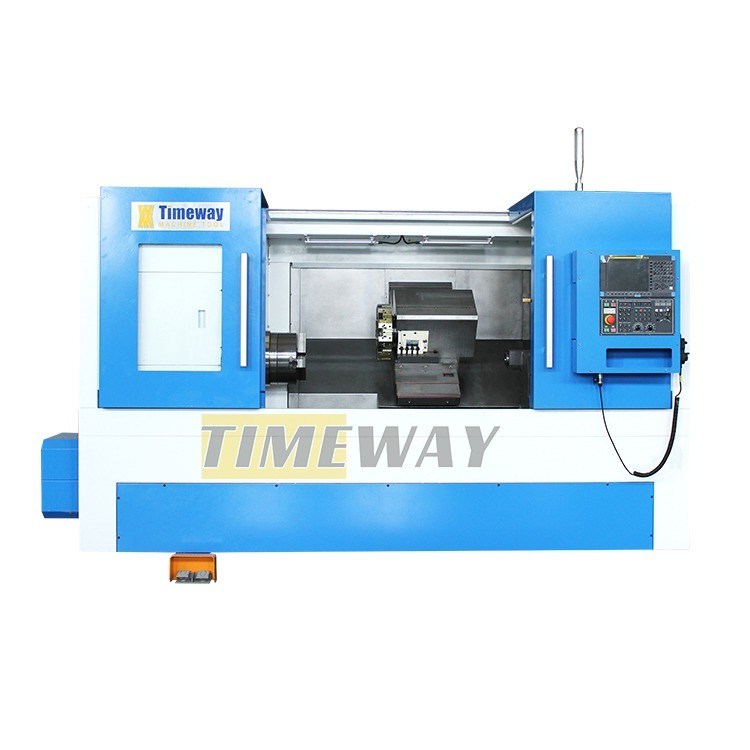

CNC draaibank verwerking draaicentrum onderdelen CNC Slant Bed Draaibank
Kenmerken:
Technische parameter
Specificatie | Eenheid | CK-50 |
Sling over het bed. | mm | 570 |
Max. Swing over cross slide | mm | 320 |
Standaard draaidiameter | mm | 250 |
Max. Draaiende diameter | mm | 360 |
Max. draailengte | mm | 450/750/1350/2000/3000 |
Spindel snelheid | rpm | 2000 |
Spindel neus | - | A2-8 |
Spindelboor | mm | 86 |
Schokgrootte | mm | 250 |
Kruisvervoer (X) | mm | 250 |
Langeafstandsvervoer (Z) | mm | 600/1000/1500/2150/3150 |
X/Z-as snelle toevoer snelheid | m/min | 20/16 |
Typ van de hydraulische werktuigstaaf | - | 100-8T |
Grootte van het gereedschapsgedeelte | mm | 25x25/Φ40 |
Diameter van de staartvoet | mm | 75/110 |
Volledige verplaatsing | mm | 100 |
Schoppenvoetpen | - | MT4 / MT5 |
Bedstructuur | - | 45° integraal bed |
X-as herpositioneringsnauwkeurigheid | mm | 0.006 |
Z-as herpositioneringsnauwkeurigheid | mm | 0.008/0.01/0.013/0.017/0.021 |
Ruwheid | - | Ra1,6 μm |
Hoofdmotorvermogen | kw | Geliefd zijn, 15/11 |
Stroomvoorziening | KVA | 35 |
Afmetingen van de machine (LxWxH) | mm | 2900/3100/4300/4950/5600x1800x1800 |
Gewicht van de machine | kg | 3100/3600/4600/5300/6900 |
Accessoires
Standaard accessoires:
* FANUC CNC-systeem
* Hydraulische chuck
* Gereedschapstorent met 8/12-station
* Hydraulische gereedschapspost
* Elektronisch handwiel
* smeersysteem
* Koelsysteem
* Werklamp
* Pilotlamp
* Bescherming
* Warmtewisselaar
* Niveaublokken en -bouten
* Gereedschap en gereedschapskist
* Bedieningshandleidingen
* Gereedschapstorent met 8/12-station
* Hydraulische gereedschapspost
* Elektronisch handwiel
* smeersysteem
* Koelsysteem
* Werklamp
* Pilotlamp
* Bescherming
* Warmtewisselaar
* Niveaublokken en -bouten
* Gereedschap en gereedschapskist
* Bedieningshandleidingen
Optioneel accessoire:
* GSK, SIEMENS CNC-systeem
* Airconditioning
* Gereedschapssetter
* Kettingchipconveyor
* Gereedschapssetter
* Kettingchipconveyor
Gedetailleerde afbeeldingen

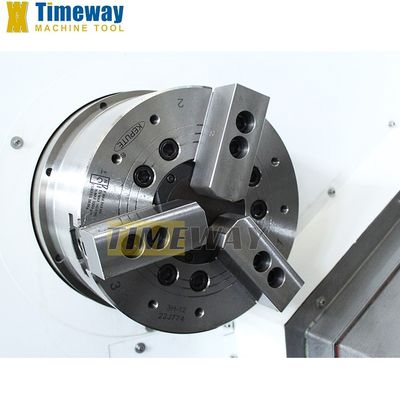

Standaard met holle hydraulische chuck,
Chinees merk of Taiwanes merk.

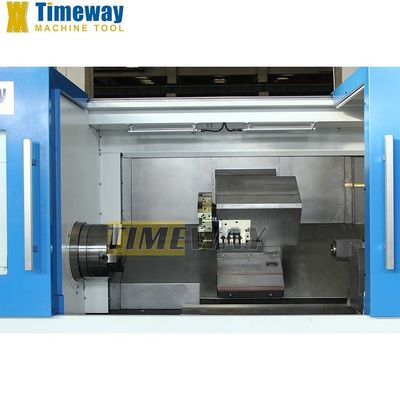

HYDRAULISCH TURRET
Standaard: 8-stationhydraulische torent;
selecteerbare live torent of power torent
BMT45/BMT55/BMT65 volgens het model.

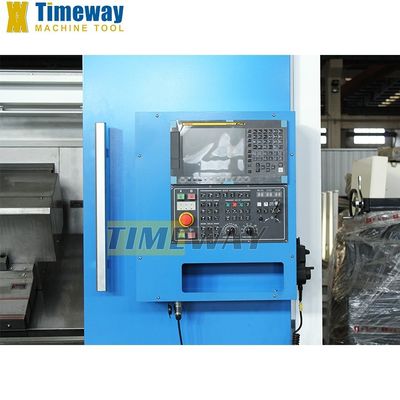

Standaard:FANUC CNC systeem
Facultatief:GSK,SIEMENS CNC-systeem
Facultatief:GSK,SIEMENS CNC-systeem
Standaard:Hydraulische staart
Hydraulisch programmeerbare staartkoppel Optioneel: servo staartkoppel beschikbaar
Vermindert de arbeidsintensiteit van de operator sterk, bereikt veilige en efficiënte productie.
