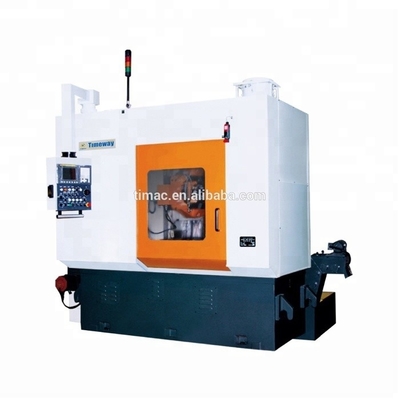

Geraammachine met FANUC CNC-besturing en automatische werkstukmeting
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TIMAC, TIMEWAY |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $25,000.00/sets 1-2 sets |
| Verpakking Details: | Houten pallet of houten kast |
| Levering vermogen: | 200 Reeks/Reeksen per Jaar |
|
Gedetailleerde informatie |
|||
| CNC of niet: | CNC-machines | Voorwaarde: | Nieuw |
|---|---|---|---|
| Type: | Toestel het Hobbing Machine | Video-uitgaande inspectie: | Voorziening |
| Verslag van de test van de machine: | Voorziening | Tipe in de handel brengen: | Gewoon product |
| Garantie voor kerncomponenten: | 1 jaar | Kerncomponenten: | Motor, Lager, Toestel |
| Spanning: | 380V/50Hz | Afmeting ((L*W*H): | 3330*2720*2500 mm |
| Garantie: | 1 jaar | Belangrijkste verkooppunten: | Automatisch |
| Gewicht (kg): | 10000 | Vermogen (kW): | 30 |
| Toepasselijke sectoren: | Winkels voor bouwmaterialen, fabrieken, reparatiewerkplaatsen voor machines, detailhandel, bouwwerkz | Locatie van de showroom: | Verenigde Staten, Duitsland, Vietnam, Brazilië, Saoedi-Arabië, Zuid-Afrika, Kazachstan |
| Max. modules van tandwielen: | 8 mm | Max. werktafel snelheid: | 40 rpm |
| Snelheid van de spindel: | 120 tot 540 t/min | Max.draaihoek van het hobbelhoofd: | ± 45 graden |
| Min. Programma-eenheid: | 0.001 mm | Max. diameter en lengte van de hobber: | 160*200mm |
| Controlesysteem: | FANUC CNC-systeem | Max. diameter van het werkstuk: | 320 mm |
| Gewicht: | 9000 kg/10000 kg | Kracht: | Vermogen 30 Kva |
| Haven: | Chinese haven | ||
Productomschrijving
CNC High Efficiency Gear Hobbing Machine
GHX-320CNC4 GHX-320CNC5
Samenvatting van de machine
Het model GHX-320CNC4 zware CNC-versnellingsboormachine is van 4 assen CNC één.
- X-as - de radiale voermoment;
- B-as - roterende beweging van de spindel van de plaat;
- C-as - roterende beweging van de werktafel;
- Z-as - voermoment;
- Y-as - door een wisselstroommotor bediende schakeling van de hob;
De 4 assen worden gecoördineerd: B, C, X en Z.
Het model GHX-320CNC5 zware CNC-versnellingsmachine is van 4 assen CNC één, zijn 4 assen gecoördineerde besturing: B, C, X en Z-as. Een extra Y-as - het schakelen van de schroef wordt bestuurd door servomotor.De serie economische machines zijn ontworpen voor het snijden van cylindrische sporen en spiraalvormige tandwielenHet is geschikt voor de industrieën die in massa productie van tandwielen,zoals auto's, machinebouw, enz.
Prestaties en kenmerken
1De voornaamste omvangrijke onderdelen, zoals bed en zuil, zijn verticaal ontworpen en hebben een dubbele wandconstructie met grote versterkte ribben, rechthoekige en ruime geleidingen bedekt met teflon.dus de machine heeft een compacte constructie, korte transmissie keten en hoge nauwkeurigheid. Axial ((Z-as) en radial ((X-as) voedingsassen worden aangedreven door wisselstroom servomotoren door middel van vooraf geladen kogelschroeven. Alle leidingen zijn automatisch gesmeerd.
2De frequentie-omzetter voor spindel aandrijving, CNC controller, en de belangrijkste hydraulische componenten zijn allemaal van de gerenommeerde fabrikanten.
3De machine met een hoge mate van automatisering kan in meerdere vierkante cycli werken, bovendien kunnen de snijparameters ook automatisch worden gewijzigd in elke vierkante cyclus.Het gebruik van de klimmethode of van de conventionele methode is mogelijk.Ondertussen kan de machine werkstuk snijden met behulp van multi-start hob en hogere voertempo.
4. CNC-besturingssysteem: FANUC-systeem wordt als standaard gebruikt, SIEMENS-systeem is alternatief. De machine met een hoge mate van automatisering kan herhaaldelijk werken onder de vierkante cycli.Wijziging van het radiële voertempo, de keuze van de beklimming van de conventionele hobbing, hob schakeling functies zijn beschikbaar.
5De belangrijkste onderdelen van het besturingssysteem worden geleverd door gerenommeerde bedrijven.
Opmerkingen
Standaardapparatuur:hoofdmachine, kookplaat Φ32 en Φ40, één voor elk, een complete set wisselraten, installatie- en aanpassingsgereedschappen.
Technische parameters
| Specificaties | Eenheden | GHX- met een gewicht van niet meer dan 10 kg | GHX- met een vermogen van niet meer dan 50 W |
| Max. Werkstuk dia. | mm | 320 | 320 |
| Max. module | mm | 8 | 8 |
| Minimum aantal tanden | 6 | 6 | |
| Min. eenheid voor programmering | mm | 0.001 | 0.001 |
| Max. werktafel snelheid | rpm | 40 | 40 |
| Het snelheidsbereik van de hobspindel ((B-as) | rpm | 120 tot en met 540 | 120 tot en met 540 |
| Axial voersnelheid | mm/r | 0.5-4 | 0.5-4 |
| Raidale voersnelheid | mm/r | 1-4 | 1-4 |
| Centrale afstand tussen de kookplaat en de werktafel | mm | 60 tot 250 | 60 tot 250 |
| Afstand tussen de schaal- en de werktafelas | mm | 265 tot en met 515 | 265 tot en met 515 |
| Afstand tussen het eindvlak van de staart en het werktafeloppervlak | mm | 350 tot en met 660 | 360-660 |
| Axiële beweging van de hob | mm | 145 | 150 |
| Max. draaihoek van het plaatje | Deg. | ± 45 | ± 45 |
| Max. diameter van de kookplaat*lengte | mm | 160*200 | 160*200 |
| Afmetingen van de werktafel | mm | 320*100 | 320*100 |
| Motorcapaciteit/hoofdmotorvermogen | Kw/kw | 30/18 | 32/18 |
| Afmetingen van de machine ((L*W*H) | cm | 333*272*250 | 333*272*250 |
| Aantal zaken | In totaal 4 gevallen | In totaal 4 gevallen | |
| N.W/G.W. | kg | 9000/10000 | 9000/10000 |
