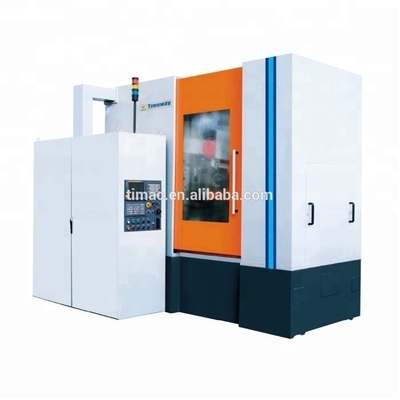

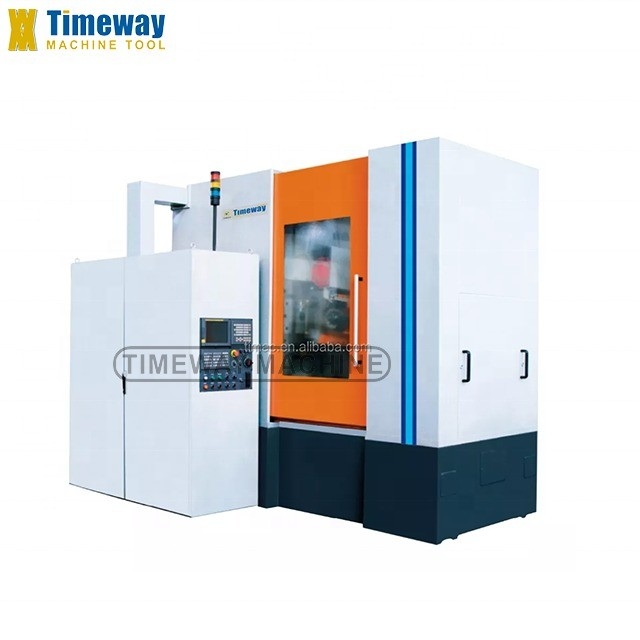

17500 kg CNC High Speed Gear Hobbing Machine met 700 rpm Hobbing Spindle Speed
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | Timac |
| Certificering: | ISO9001 CE |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $150,000.00/sets 1-2 sets |
| Verpakking Details: | Houten pallet of houten kast |
| Levering vermogen: | 200 Reeks/Reeksen per Jaar |
|
Gedetailleerde informatie |
|||
| CNC of niet: | CNC-machines | Voorwaarde: | Nieuw |
|---|---|---|---|
| Type: | Toestel het Hobbing Machine | Video-uitgaande inspectie: | Voorziening |
| Verslag van de test van de machine: | Voorziening | Tipe in de handel brengen: | Warm product 2019 |
| Garantie voor kerncomponenten: | 1 jaar | Kerncomponenten: | Motor |
| Spanning: | 380V/50Hz | Afmeting ((L*W*H): | Als feitelijke situatie |
| Garantie: | 1 jaar | Belangrijkste verkooppunten: | Automatisch |
| Gewicht (kg): | 17500 | Vermogen (kW): | 18 |
| Toepasselijke sectoren: | Productieinstallatie, MachinesReparatiewerkplaatsen, andere | Locatie van de showroom: | Egypte, Italië, India, Rusland, Chili, Colombia, Zuid-Afrika, Maleisië |
| Soorten verwerking: | metalen voor het ophangen van tandwielen | Max. modules van tandwielen: | 12 mm |
| Max. werktafel snelheid: | 35rpm | Snelheid van de spindel: | 700rpm |
| Aantal Tanden: | 6-600 | Max. diameter en lengte van de hobber: | 170*230 mm |
| Controlesysteem: | FANUC 18i CNC systeem | Max. diameter van het werkstuk: | 400 mm |
| Gewicht: | 17500 kg | Haven: | Chinese haven |
Productomschrijving
Beschrijving van de producten
Prestaties en kenmerken:
1. de machine bestaat uit 6 assen met 4 assen gecoördineerd.
A-as - draaibeweging van het hoofd van de stuurhut;
B-as - roterende beweging van de spindel van de stuwknop;
C-as - draaibeweging van de werktafel;
X-as - radiale voermoment;
Y-as - tangentiële voermoment;
Z-as - aandrijvingsbeweging van de as;
Vier gecoördineerde stuurassen: B-, C-, X- en Z-as.
1. de machine bestaat uit 6 assen met 4 assen gecoördineerd.
A-as - draaibeweging van het hoofd van de stuurhut;
B-as - roterende beweging van de spindel van de stuwknop;
C-as - draaibeweging van de werktafel;
X-as - radiale voermoment;
Y-as - tangentiële voermoment;
Z-as - aandrijvingsbeweging van de as;
Vier gecoördineerde stuurassen: B-, C-, X- en Z-as.
2. Voer index- en differentiële compensatiebewegingen uit door middel van elektronische versnellingsbak ((EGB).
3.High-speed heavy-duty hobbing met multi-start high-speed hob kan worden uitgevoerd.
4- Foutdiagnostiek is beschikbaar.
5. Vinnige terugtrekkingsbescherming; in geval van stroomuitval of storing, de plaat gelijktijdig en snel terugtrekken om een botsing te voorkomen.
6Compacte constructie om vloeroppervlak te besparen; redelijke inrichting om gemakkelijk te bedienen.
7Een dubbele wand, met ribbenversterkte en symmetrische constructie voor bed en kolom zorgt voor een stabiele warmteverdeling van de machine.
8. Grote vermogen AC spindelmotor wordt gebruikt voor de spindel; hoge precisie helicale tandwiel wordt aangenomen voor de transmissie;een mechanisme voor het elimineren van het verschil in tandkwaliteit aan het einde van de transmissie keten is aangebracht.
9. Speciale spindellagers worden gebruikt voor het ondersteunen van de hob spindel, staal ingevoegde leidingsbaan en ruime rechthoekige leidingsbaan worden gebruikt voor glij, zodat de machine heeft een hoge stijfheid,goede anti-vibratiekracht en stabiele nauwkeurigheid.
10. Uitgerust met hob quick change-over & hob arbor auto. klemapparaat, en spindle overbelasting auto monitoring en alarm apparaat.
11. Super precisie lagers worden gebruikt voor het ondersteunen van de werktafel spindle, super precisie Chinese octrooi dubbel worm tandwielen systeem worden gebruikt voor de werktafel te voeren vrij transmissie,een klemcilinder aan de onderkant van de werktafel.
12De grote onderdelen zijn van dubbele wand, ribversterkte en symmetrische constructie.het vergroten van de stijfheid van de machine om aan de eisen van hoge snelheid en zware hobbing te voldoen.
13De chips worden snel uit het machinebed gevacuueerd door een automatisch chip spoelapparaat.het koelmiddel wordt gekoeld door een oliekoeler en circuleert symmetrisch tussen het machinebed en de buitenin geplaatste koelmiddeltank.
14De betrouwbaarheid van het CNC-systeem wordt gewaarborgd door een redelijke indeling van de poplijnen en kabels.
15- gescheiden hydraulische, smeersystemen en koelsystemen met oliechillers.
16Parameter programmering.
3.High-speed heavy-duty hobbing met multi-start high-speed hob kan worden uitgevoerd.
4- Foutdiagnostiek is beschikbaar.
5. Vinnige terugtrekkingsbescherming; in geval van stroomuitval of storing, de plaat gelijktijdig en snel terugtrekken om een botsing te voorkomen.
6Compacte constructie om vloeroppervlak te besparen; redelijke inrichting om gemakkelijk te bedienen.
7Een dubbele wand, met ribbenversterkte en symmetrische constructie voor bed en kolom zorgt voor een stabiele warmteverdeling van de machine.
8. Grote vermogen AC spindelmotor wordt gebruikt voor de spindel; hoge precisie helicale tandwiel wordt aangenomen voor de transmissie;een mechanisme voor het elimineren van het verschil in tandkwaliteit aan het einde van de transmissie keten is aangebracht.
9. Speciale spindellagers worden gebruikt voor het ondersteunen van de hob spindel, staal ingevoegde leidingsbaan en ruime rechthoekige leidingsbaan worden gebruikt voor glij, zodat de machine heeft een hoge stijfheid,goede anti-vibratiekracht en stabiele nauwkeurigheid.
10. Uitgerust met hob quick change-over & hob arbor auto. klemapparaat, en spindle overbelasting auto monitoring en alarm apparaat.
11. Super precisie lagers worden gebruikt voor het ondersteunen van de werktafel spindle, super precisie Chinese octrooi dubbel worm tandwielen systeem worden gebruikt voor de werktafel te voeren vrij transmissie,een klemcilinder aan de onderkant van de werktafel.
12De grote onderdelen zijn van dubbele wand, ribversterkte en symmetrische constructie.het vergroten van de stijfheid van de machine om aan de eisen van hoge snelheid en zware hobbing te voldoen.
13De chips worden snel uit het machinebed gevacuueerd door een automatisch chip spoelapparaat.het koelmiddel wordt gekoeld door een oliekoeler en circuleert symmetrisch tussen het machinebed en de buitenin geplaatste koelmiddeltank.
14De betrouwbaarheid van het CNC-systeem wordt gewaarborgd door een redelijke indeling van de poplijnen en kabels.
15- gescheiden hydraulische, smeersystemen en koelsystemen met oliechillers.
16Parameter programmering.

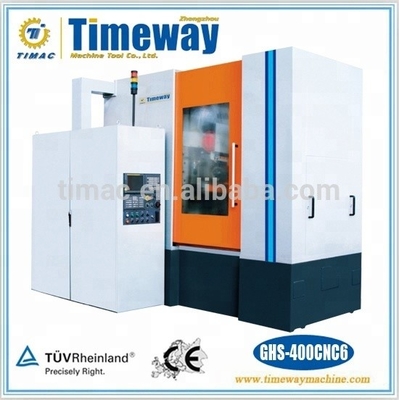

Specificaties | Eenheden | GHS-400CNC6 | GHS-500CNC6 |
Max. Werkstuk dia. | mm | 400 | 500 |
Max. werkstuk module | mm | 12 | 12 |
Maximaal asvertrek | mm | 400 | 400 |
Aantal tanden | 6-600 | 6-600 | |
Max. plattegronddimensie (diameter, lengte) | mm | Φ170*230 | Φ170*230 |
Hoofdspindelconische boor | ISO50 | ISO50 | |
Werktafel dia. | mm | Φ500 | Φ500 |
Max. draaihoek van het plaatje | de | ± 45 | ± 45 |
Centrale afstand tussen de kookplaat en de werktafel | mm | 45 tot en met 315 | 45 tot en met 345 |
Afstand tussen de schaal- en de werktafelas | mm | 200 tot 600 | 200 tot 600 |
Afstand tussen het middenpunt en het werkbord | mm | 360 tot en met 860 | 360 tot en met 860 |
Max. tangentiële verplaatsing ((Y-as) | mm | 200 | 200 |
Max. spindelversnelling ((as B) | rpm | 700 | 700 |
Max. werktafelversnelling ((C-as) | rpm | 35 | 35 |
Radiële snelle beweging ((X-as) | mm/min | 3000 | 3000 |
Tangentiële snelle beweging ((Y-as) | mm/min | 1500 | 1500 |
Axial snel reizen ((Z-as) | mm/min | 3000 | 3000 |
Lineaire coördinatenresolutie van CNC-as | Deg. | 0.001 | 0.001 |
Roterende coördinatenresolutie van CNC-as | Deg. | 0.001 | 0.001 |
Hoofdmotorvermogen | kw | 18 | 18 |
Totaal vermogen | Qua | 55/50HZ | 55/50HZ |
Hoofdgewicht van de machine | kg | 17500 | 17500 |
Φ40 kookplaat voor de kookplaat Automatische kookplaatkleminrichting Bevestiging van het werkstuk Hydraulisch systeem Koelsysteem Glijsysteem Gecontroleerd smeersysteem Oliechiller voor koelvloeistof Oliechiller voor hydraulische en smeerolie FANUC 18i CNC systeem 10.4" kleurendisplay RS232-interface Machine data opslag schijf Elektrische kast met airconditioning Aanwijzende kast met airconditioning Lichter voor de toestand van de machine Tweehands bedieningsfunctie Veiligheidsschakelaar Volledig afgesloten veiligheidsbeveiliging Olie mistverzamelaar met een vermogen van niet meer dan 10 kW Chip cart Handmatig splijtgeweer Isolatie van trillingsblokjes Speciale gereedschappen voor installatie en aanpassing | SIEMENS 840D CNC-systeem Mens-machine-gespreksgrommering Bewerking van wormwiel met tangentiële methode Bevestiging van het werkstuk Automatische tandverstelfunctie Debuurapparaat Functie voor het snijden van kegelwortelspleen Hulpsteun voor het werkstuk Optioneel kookplaat Commerciële onderdelen Japan FANUC 18i of Duitsland SIEMENS 840D CNC systeem De waarde van alle gebruikte materialen mag niet meer bedragen dan de waarde van alle gebruikte materialen. Taiwan HIWIN kogelschroef Duitse of Amerikaanse hydraulische componenten Duitsland afdichtingscomponent Zuid-Koreaanse vergrendeling noot Duitsland P+F-codeerder Engeland Olie mist verzamelaar Taiwanse oliekoelmachines Nanjing gemeten smeersysteem · |
Waarom u ons kiest
V: Waarom kies je voor Timeway Machine?
A: 1, hoge kwaliteit met een concurrerende prijs;
2. Professionele R & D-team en 25 jaar export ervaring;
3. Exporteerd naar meer dan 60 landen;
4. CE- en ISO-certificaten;
5. 24 uur ONLINE SERVICE (SKYPE, WhatsApp, Wechat, Trademanager);
6. 12 maanden kwaliteitsgarantie;
7. Buitenlandse ingenieurs beschikbaar voor het oplossen van problemen;
V: Heeft u QC of veiligheidsnormen voor uw machines?
A: ja, we hebben een zeer strenge kwaliteitscontrole afdeling opgericht om goede kwaliteit te garanderen.
V: Wat is de MOQ?
A: 1 set (alleen sommige goedkope machines zijn meer dan 1 set)
V: Hoe zit het met de betalingsvoorwaarden?
A: (1) T/T met 30% voorschot en 70% saldo vóór verzending;
(2) Onherroepelijke LC bij zicht;
(3) Western Union, MoneyGram, enz.
V: Hoe zit het met de garantie?
A: De garantieperiode is één jaar na levering. Zelfs na de periode leveren wij levenslange service voor de machine.
