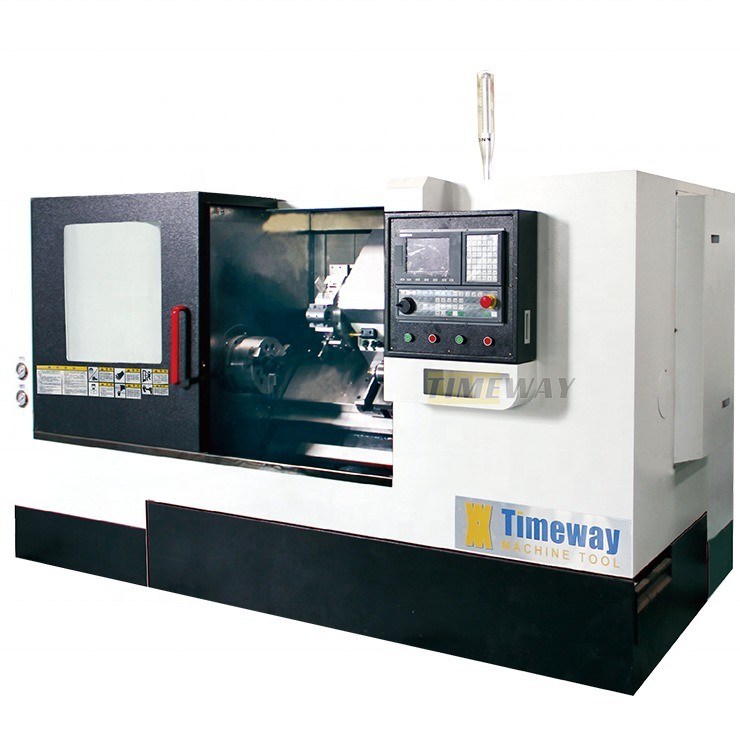

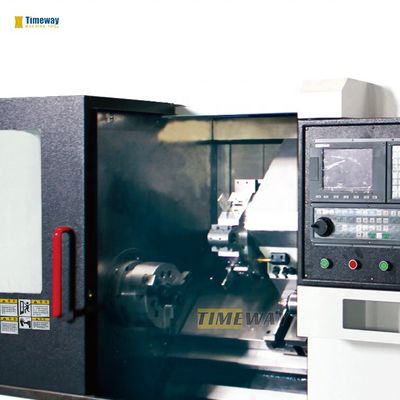

250 mm Z-as Travel Slant Bed Lathe CNC machine voor hoge precisie metalen productie
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TIMAC |
| Modelnummer: | CK-50/CK-63/CK-80 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $28,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (kan gefumineerd worden) |
| Levering vermogen: | 150 sets per maand |
|
Gedetailleerde informatie |
|||
| Type: | horizontaal | Max. lengte van het werkstuk (mm): | 3000 |
|---|---|---|---|
| Structuur: | De Draaibank van het hellingsbed | Bewerkingscapaciteit: | Middelbelasting |
| Breedte van het bed (mm): | 500 mm | Spindelmotorvermogen ((kW): | 11 |
| Aantal spindels: | Alleenstaande | Aantal assen: | 2 |
| Vervoer (X-as) ((mm): | 2520 mm | Vervoer (Z-as) ((mm): | 250 mm |
| Afmeting ((L*W*H): | 5600x1800x1800 | Spanning: | 220V/380V |
| CNC-besturingssysteem: | FANUC/SIEMENS/GSK | Gereedschapspoststations: | 4 |
| Gewicht (kg): | 6900 | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Multifunctioneel | Verslag van de test van de machine: | Voorziening |
| Video-uitgaande inspectie: | Voorziening | Garantie voor kerncomponenten: | 1 jaar |
| Max.Swing over Bed: | 570 | Max. Schommeling over Dwarsdia: | 320 |
| Standaard draaidiameter: | 250 | Max.Draaidiameter: | 360 |
| Max. Draaiingsafstand: | 450/750/1350/2000/3000 | Max. diameter van de staaf: | 74 |
| De snelheid van het geluid: | 2000 | Asneus: | A2-8 |
| De as droeg: | 86 | Chuck Grootte: | 250 |
| Voorwaarde: | Nieuw | Spindelboring ((mm): | 86 |
| Toepasselijke sectoren: | Werkplaatsen voor het repareren van machines, fabrieken | Locatie van de showroom: | Egypte, Vietnam, Rusland |
| Tipe in de handel brengen: | andere | Jaar: | Minimumdatum |
| Max. Spindel snelheid (rpm): | 2000 t/m | Max. Gekeerde lengte (mm): | 3000 |
| Kerncomponenten: | Lagers, motor, pomp, tandwiel, PLC, drukvat, motor, versnellingsbak, vraag ons | Haven: | Chinese haven |
Productomschrijving
Beschrijving van de producten
met een breedte van niet meer dan 50 mm

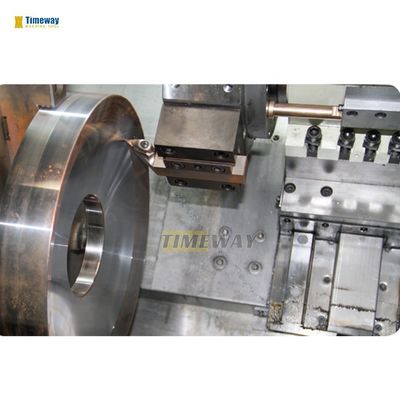

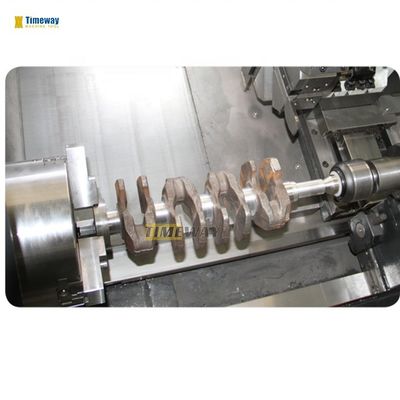

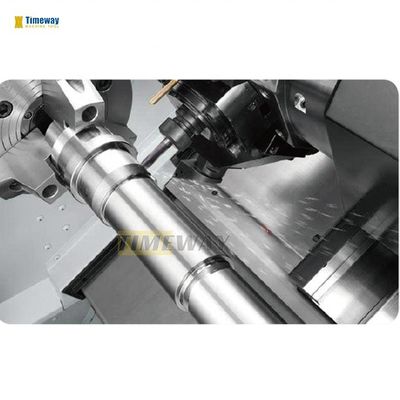

---Dit type schuine bed CNC draaibank is een semi-gesloten loop CNC machine, die geschikt is voor het draaien van verschillende ingewikkelde as, mouw en schijf-achtige werkstukken,met een vermogen van meer dan 50 W, kegelvormige en andere omtrekvlakken, alsmede diverse metrische, inch-, modulaire en diameter-pijldraad;
--- zij kunnen ook worden gebruikt voor het openen van oliegroeven en sleutelbanen, voor het opzetten van eindgroeven, voor het opzetten van groeven en voor het opzetten van schemering enz.;
---De unieke constructie ontwikkeld met behulp van FEA-technieken om maximale stijfheid te bieden onder de zwaarste snijomstandigheden;
--- Het is met name geschikt voor het bewerken van werkstukken met hoge precisie en wordt ook veel gebruikt voor het bewerken van onderdelen in batches op het gebied van auto's, motorfietsen, ingenieursindustrie, luchtvaartuigen,huishoudelijke apparaten, lagers, hardware, enz.
--- Een stuk gietijzeren bed met 30° (CK-50 is 45°) schuin bed. Spindel kan stapsgewijze snelheidsverandering realiseren door servomotor-hoofd aandrijflijn die koppel naar spindel overbrengt.Spindeldoos zonder tandwielen kan geluid en trillingen verminderen.
---Standaard uitgerust met SIEMENS/FANUC CNC-systeem, servomotoren zijn op de X/Z-as geïnstalleerd om stroom te leveren.
--- Precieze lineaire leidingen op de X/Z-as voor hoge snelle voersnelheden en hoge positiegenauigheid.
---De directe aandrijving en de torsieloze, grote voorgeladen kogelschroeven met twee voorgeladen spindelmoeren zorgen voor een lange nauwkeurigheid.
--- zij kunnen ook worden gebruikt voor het openen van oliegroeven en sleutelbanen, voor het opzetten van eindgroeven, voor het opzetten van groeven en voor het opzetten van schemering enz.;
---De unieke constructie ontwikkeld met behulp van FEA-technieken om maximale stijfheid te bieden onder de zwaarste snijomstandigheden;
--- Het is met name geschikt voor het bewerken van werkstukken met hoge precisie en wordt ook veel gebruikt voor het bewerken van onderdelen in batches op het gebied van auto's, motorfietsen, ingenieursindustrie, luchtvaartuigen,huishoudelijke apparaten, lagers, hardware, enz.
--- Een stuk gietijzeren bed met 30° (CK-50 is 45°) schuin bed. Spindel kan stapsgewijze snelheidsverandering realiseren door servomotor-hoofd aandrijflijn die koppel naar spindel overbrengt.Spindeldoos zonder tandwielen kan geluid en trillingen verminderen.
---Standaard uitgerust met SIEMENS/FANUC CNC-systeem, servomotoren zijn op de X/Z-as geïnstalleerd om stroom te leveren.
--- Precieze lineaire leidingen op de X/Z-as voor hoge snelle voersnelheden en hoge positiegenauigheid.
---De directe aandrijving en de torsieloze, grote voorgeladen kogelschroeven met twee voorgeladen spindelmoeren zorgen voor een lange nauwkeurigheid.
Vervaardiging | Eenheid | CK-50 | CK-63 | CK-80 | ||
Max. Sling over het bed. | mm | 570 | 660 | 800 | ||
Max. Swing over cross slide | mm | 320 | 500 | 640 | ||
Standaard draaidiameter | mm | 250 | 380 | 460 | ||
Max.draaidiameter | mm | 360 | 550 | 660 | ||
Max. draailengte | mm | 450/750/1350/2000/3000 | 750/1500/3000 | 750/1500/3000 | ||
Max. diameter van de staaf | mm | 74 | 90 | 90 | ||
De snelheid van het geluid | rpm | 2000 | 1500 | 1500 | ||
Spindel neus | A2-8 | A2-11 | A2-11 | |||
Spindelboor | mm | 86 | 112 | 112 | ||
Schokgrootte | mm | 250 | 380 | 380 | ||
Kruisvervoer (X) | mm | 250 | 400 | 400 | ||
Langeafstandsvervoer (Z) | mm | 600/1000/1500/2150/3150 | 860/1640/3200 | 860/1640/3200 | ||
X/Z-as snelle toevoer snelheid | m/min | 20/16 | 16/16 (slijp) 12/12 | 12/16 (schuivende) 12/12 | ||
Typ van de hydraulische werktuigstaaf | 100-8T | 125-12T | 125-12T | |||
Grootte van het gereedschapsgedeelte | mm | 25x25/40 | 25x25/40 | 25x25/40 | ||
Diameter van de staartvoet | mm | 75/110 | 150 | 150 | ||
Volledige verplaatsing | mm | 100 | 150 | 150 | ||
Tailstock guill taper | MT4 / MT5 | MT5 roterende | MT5 roterende | |||
Bedstructuur | 45° Binnenste laag | 30° Intraireal bed | 30° Integral bed | |||
Gidstype | Lineair/schuifbaar | Lineair/schuifbaar | Lineair/schuifbaar | |||
Werknauwkeurigheid | mm | IT6 | IT6 | IT6 | ||
X-as herpositioneringsnauwkeurigheid | mm | 0.006 | 0.008 | 0.008 | ||
Z-as herpositioneringsnauwkeurigheid | mm | 0.008/0.01/0.013/0.017/0.021 | 0.01/0.013 | 0.01/0.013 | ||
Ruwheid | Ik heb het gedaan. | Ra1.6 | Ra1.6 | Ra1.6 | ||
Hoofdmotorvermogen | kw | Geliefd zijn, 15/11 | 22 | 22 | ||
Stroomvoorziening | KVA | 35 | 50 | 50 | ||
Afmetingen van de machine (LxWxH) | mm | 2900/3100/4300/4950/5600x1800x1800 | 3700/4400/5900x2200x2200 | 3800/4400/5900x2200x2200 | ||
Gewicht van de machine | kg | 3100/3600/4600/5300/6900 | 5500/6000/7300 | 5800/6500/7800 | ||
FANUC CNC-systeem, elektrisch handwiel smeersysteem, koelsysteem, werklamp, Pilotlamp, Bescherming, warmtewisselaar, met een vermogen van niet meer dan 50 W gereedschappen en gereedschapskist, Handleidingen. met een vermogen van niet meer dan 50 W een werktuigtorent van 8/12 stations, Hydraulische gereedschapspunt, | GSK, SIEMENS CNC-systeem, airconditioning, Gereedschapssetter, Kettingchipconveyor. |
Eén winkelcentrum
U kunt op de afbeelding klikken om de producten te bekijken die u interesseren
Feedback van de klant
Onze diensten
1- Gratis vervanging van onderdelen die beschikbaar zijn tijdens de garantieperiode.Snel handelen en antwoorden op technische vragen op elk moment gedurende de gehele levensduur van de machine. 3. Overzeese na-servicecentrum beschikbaar in sommige regio's. 4. Ingenieur overzeese service beschikbaar op verzoek van de klant ((relatieve kosten van de klant).
Inleiding van het bedrijf

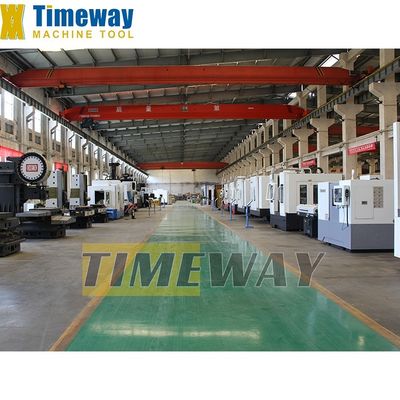

Fabrieksdisplay:
