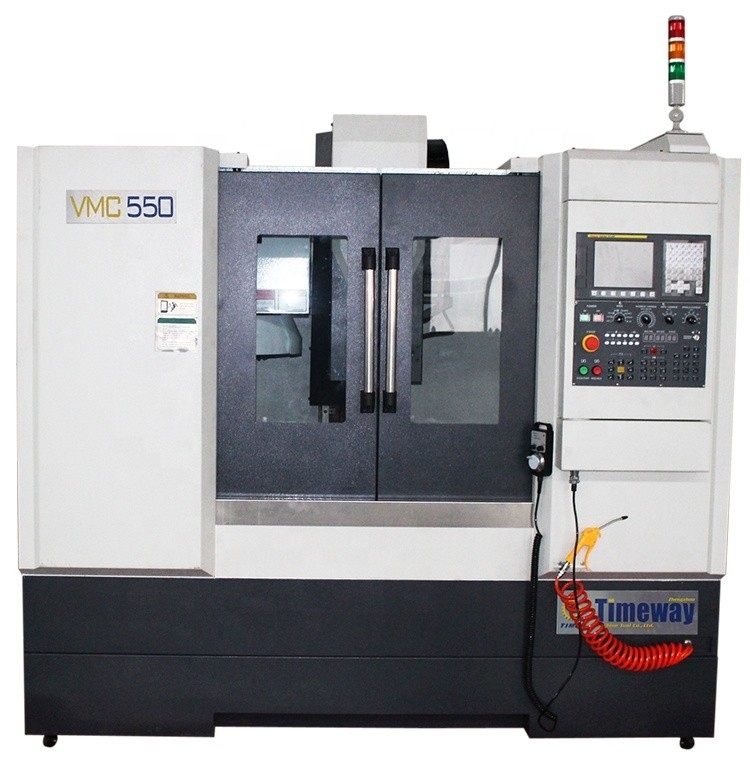

BT40 Spindel Taper Timeway VMC550 3-assige lineaire geleidingslijn Verticaal bewerkingscentrum CNC-machine
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMEWAY |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $30,000.00/acres >=1 acres |
|
Gedetailleerde informatie |
|||
| Voorwaarde: | Nieuw | Spindelconner: | BT2vrijwilligerswerk |
|---|---|---|---|
| Aantal spindels: | Alleenstaande | Type: | Verticaal |
| Afmeting ((L*W*H): | 2100x1800x2150 mm | Gewicht (T): | 3000 kg |
| Tafelgrootte (mm): | 320*800 | CNC-besturingssysteem: | FANUC |
| Tabelverplaatsing (X) (mm): | 550 | Tabelverplaatsing (Y) (mm): | 340 |
| Tabelverplaatsing (Z) (mm): | 500 | Positioneringsnauwkeurigheid (mm): | ±0.005 |
| Herhaalbaarheid (X/Y/Z) (mm): | ±0.003 | Versnellingsbereik van de spindel ((rpm): | 0 - 8000 t/m |
| Max. Lijstlading (kg): | 350 kg | Voersnelheid (mm/min): | 0 - 24000 mm/min |
| Min. Tijd voor gereedschapswisseling: | 7 | Capaciteit van het gereedschapsmagazin: | 12 |
| Belangrijkste verkooppunten: | Multifunctioneel, automatisch, concurrerende prijs, duurzaam, eenvoudig te bedienen | Garantie: | 1 jaar |
| Spanning: | 380V/220V | Tipe in de handel brengen: | Gewoon product |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Bewerkingscapaciteit: | Middelbelasting |
| Spindelboring ((mm): | andere | Snijmoment: | 0 N.m |
| Velociteit van de snelle voeding ((mm/min): | 0 - 24000 mm/min | Grootte van de werktafel ((LxWxH): | 800x320 mm |
| Max. gewicht van de werktafel: | 350 kg | Reizen op de X-as: | 550 mm |
| Y-as Reis: | 340 mm | Z-as Reis: | 500 mm |
| Afstand spindle centrum naar de kolom: | 390 mm | Afstand spindel neus naar werktafel: | 100600mm |
| Spindelconner: | BT2vrijheid | Totale afmeting (LxBxH): | 2100x1800x2150 mm |
| Gewicht van de machine: | 3000 kg | ||
Productomschrijving
Samenvatting
3-assig lineair rail verticaal bewerkingscentrum CNC-machine VMC550
Kenmerken:
• In alle fasen, van het ontwerp van de fundering tot de garantie van een continue bewerking met hoge snelheid en precisie, wordt de structuur van de werktuigmachine met ANSYS geanalyseerd.
• Om een uitstekende buigstijfheid van de werktuigmachine te garanderen, wordt een simulatietoets uitgevoerd voor de vervorming die ontstaat wanneer het middelpunt van de werktuigmachine de belasting draagt.
• Grote precieze, vooraf geladen kogelschroeven, directe servomotor aandrijving om maximale betrouwbaarheid en precisie te garanderen.
leidingen op alle assen.
• Pneumatische werktuigklemmen voor een gemakkelijke en snelle werktuigwisseling.
• Optimale uitbreidingsverhouding van spindeldoos zorgt voor optimale bewerkingsstijfheid en het ontwerp van kolommen met grote spanning garandeert een sterke stijfheid van de kolommen.
• Automatische centrale smering voor onderhoudsarme werking.
• Krachtige kopmotor, voldoende vermogen in continue werking.
• Een effectief koelmiddelsysteem zorgt voor een optimaal gebruik van gereedschappen en een uitstekende chipconveyor.
• Een gesloten werkruimte zorgt voor een veilig en verontreinigingsvrij werk.
• De superieure mechanische eigenschappen van het totale componentpakket zorgen voor een langere levensduur van het gereedschap.
• Eenvoudige toegankelijkheid van de werktafel voor een gemakkelijke installatie en gebruik van gereedschappen.
• Om een uitstekende buigstijfheid van de werktuigmachine te garanderen, wordt een simulatietoets uitgevoerd voor de vervorming die ontstaat wanneer het middelpunt van de werktuigmachine de belasting draagt.
• Grote precieze, vooraf geladen kogelschroeven, directe servomotor aandrijving om maximale betrouwbaarheid en precisie te garanderen.
leidingen op alle assen.
• Pneumatische werktuigklemmen voor een gemakkelijke en snelle werktuigwisseling.
• Optimale uitbreidingsverhouding van spindeldoos zorgt voor optimale bewerkingsstijfheid en het ontwerp van kolommen met grote spanning garandeert een sterke stijfheid van de kolommen.
• Automatische centrale smering voor onderhoudsarme werking.
• Krachtige kopmotor, voldoende vermogen in continue werking.
• Een effectief koelmiddelsysteem zorgt voor een optimaal gebruik van gereedschappen en een uitstekende chipconveyor.
• Een gesloten werkruimte zorgt voor een veilig en verontreinigingsvrij werk.
• De superieure mechanische eigenschappen van het totale componentpakket zorgen voor een langere levensduur van het gereedschap.
• Eenvoudige toegankelijkheid van de werktafel voor een gemakkelijke installatie en gebruik van gereedschappen.
Productoverzicht

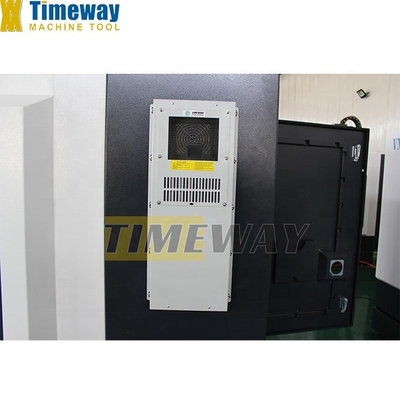

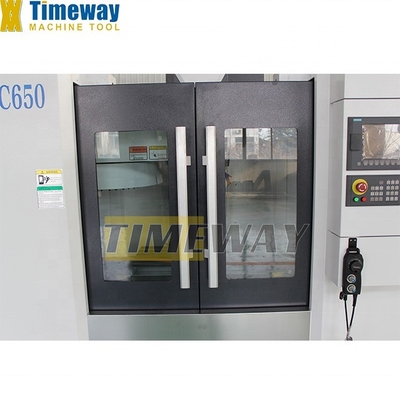

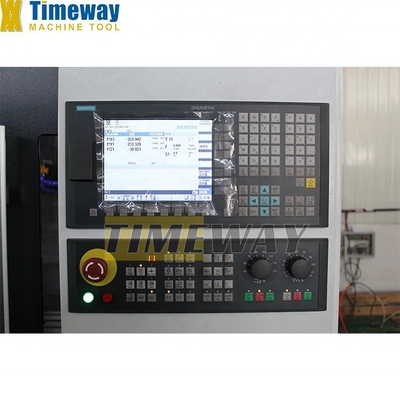

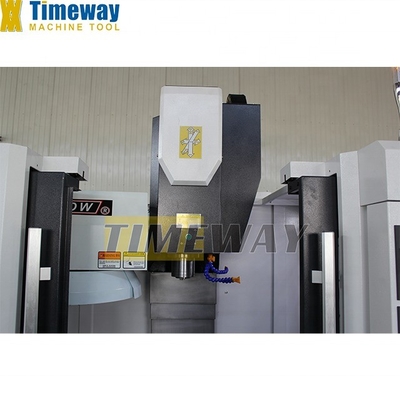

Hier zijn de gedetailleerde foto's van de werktafel, digitaal display, etc. voor uw referentie.
Accessoires
Standaardconfiguratie:
* CNC-controller: Siemens SINUMERIK
* Servomotor voor X/Y/Z-as: Siemens
* X/Y/Z-as lineaire leidingslijn
* BT40 spindel met 8000 t/m
* 12 gereedschappen Carousel type ATC
* Volledig gesloten beschermingsbeschermer
* Elektrische onderdelen: Schneider
* Automatische smering
* Koelmiddel systeem
* Werktuigen
* Handleiding in het Engels
* Servomotor voor X/Y/Z-as: Siemens
* X/Y/Z-as lineaire leidingslijn
* BT40 spindel met 8000 t/m
* 12 gereedschappen Carousel type ATC
* Volledig gesloten beschermingsbeschermer
* Elektrische onderdelen: Schneider
* Automatische smering
* Koelmiddel systeem
* Werktuigen
* Handleiding in het Engels
Technische parameter
Specificatie | Eenheid | VMC550 |
Grootte van de werktafel ((LxWxH) | mm | 800x320 |
T-slot ((Aantal/breedte/afstand) | mm | 3-14-110 |
Max. gewicht van de werktafel | kg | 350 |
Vervoer op de X-as | mm | 550 |
Vervoer op de Y-as | mm | 340 |
Z-asvervoer | mm | 500 |
Afstand spindle centrum naar de kolom | mm | 390 |
Afstand spindel neus naar werktafel | mm | 100 tot 600 |
Spindelconic | - | BT2vrijheid |
Spindel snelheid | rpm | 8000 |
X-as snelle toevoer snelheid | mm/min | 24000 |
Snelvoersnelheid op de Y-as | mm/min | 24000 |
Z-as snelle toevoer snelheid | mm/min | 24000 |
ATC-type | - | karrousel |
ATC-station | stuks | 12 |
Max. gewicht van het gereedschap | kg | 8 |
Max. werktuigdiameter | mm | 90 |
Max. lengte van het gereedschap | mm | 300 |
Tijd voor gereedschapswisseling | sec. | 7/60HZ |
Spindelmotorvermogen | kw | 5.5 |
X-asservo-motorvermogen | Nm | 6 |
Servomotorvermogen op de Y-as | Nm | 7.7 |
Vermogen van de servomotor op de Z-as | Nm | 10 |
Positioneringsnauwkeurigheid | mm | ± 0,005/300 |
Precies van de herpositionering | mm | ±0.003 |
Algemene afmetingen (LxWxH) | mm | 2100x1800x2150 |
Gewicht van de machine | kg | 3000 |
