Uitgerust met vierde as voor het bewerken van ronde stukken.
Uitgerust met een NC-roterende tafel van het type wieg B+C-as.
Uitgerust met een A+C-as NC draaitafel.
Uitgerust met draaikop (as B) + NC draaitafel (as C).
 |

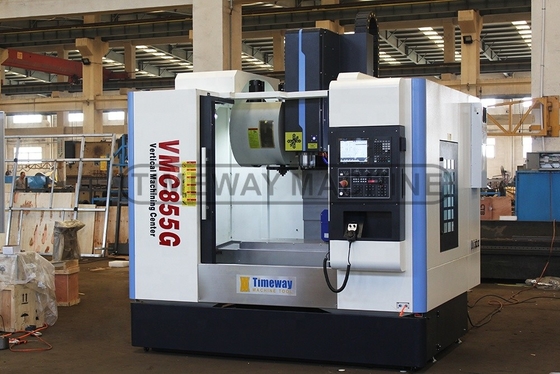

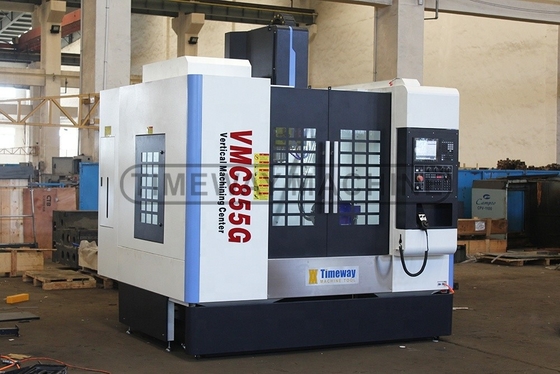

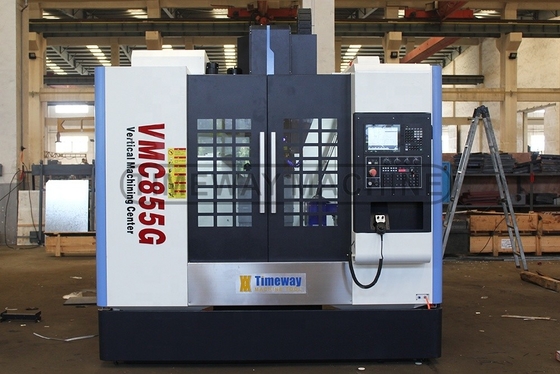

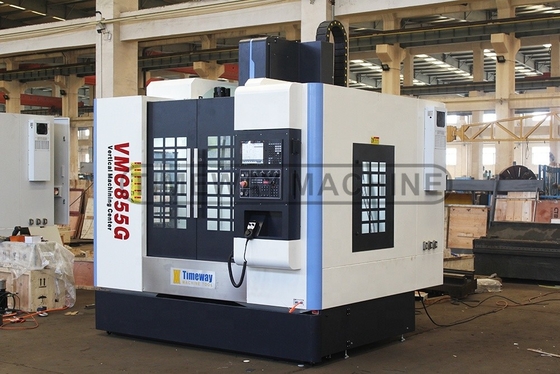

Hoge productiviteit verticaal CNC verticaal bewerkingscentrum met 1 min. Werktuigwisseltijd
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMAC |
| Certificering: | EAC, ISO |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $45,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (kan worden gefumineerd) |
| Levering vermogen: | 200 sets per maand |
|
Gedetailleerde informatie |
|||
| Voorwaarde: | Nieuw | Spindelconner: | BT2vrijwilligerswerk |
|---|---|---|---|
| Aantal spindels: | Alleenstaande | Type: | Verticaal |
| Afmeting ((L*W*H): | 2800 x 2350 x 2800 mm | Gewicht (T): | 5.2 T |
| Tafelgrootte (mm): | 550 x 1000 mm | CNC-besturingssysteem: | GSK, FANUC, Siemens |
| Aantal assen: | 3 | Tabelverplaatsing (X) (mm): | 800 |
| Tabelverplaatsing (Y) (mm): | 550 | Tabelverplaatsing (Z) (mm): | 550 |
| Positioneringsnauwkeurigheid (mm): | ±0.005 | Herhaalbaarheid (X/Y/Z) (mm): | ±0.005 |
| Versnellingsbereik van de spindel ((rpm): | 0.1 - 8000 t/m | Spindelmotorvermogen ((kW): | 11 |
| Max. Lijstlading (kg): | 500 kg | Voersnelheid (mm/min): | 0.1 - 10000 mm/min |
| Min. Tijd voor gereedschapswisseling: | 1 | Capaciteit van het gereedschapsmagazin: | 24, andere |
| Belangrijkste verkooppunten: | Lange levensduur | Garantie: | 12 maanden |
| Spanning: | 200-480V | Tipe in de handel brengen: | Gewoon product |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Controlesysteem: | FANUC 0i- MF of SIEMENS 808D |
| Type machine: | Verticale CNC-freesmachine voor het bewerken van metaal | Werknauwkeurigheid: | IT6 |
| vierde as: | Facultatief | Tool tijdschrift: | ATC van de schijftype |
| ATC-instrumentcapaciteit: | 24 hulpmiddelen | Hulpmiddelgewicht: | 8 kg |
| Hulpmiddellengte: | 300 mm | Na garantie service: | Online ondersteuning |
| Toepasselijke sectoren: | Werkplaatsen voor het repareren van machines, fabrieken | Locatie van de showroom: | Egypte, Canada, Verenigde Staten, Italië, Frankrijk, Duitsland, Brazilië, Mexico, Rusland, Spanje, M |
| Snel voedingssnelheid ((m/min): | 48 | Kerncomponenten: | FANUC of SIEMENS CNC-systeem |
Productomschrijving
Beschrijving van de producten
Toepassingen van het verticale bewerkingscentrum:
De VMC-G-serie verticale bewerkingscentrum is een verticale freesmachine die wordt bestuurd door CNC (computer numerieke besturing apparaat) en het uitvoeren van snijverwerking.met een gewicht van niet meer dan 50 kg; het kan de verwerking van complexe, precieze, kleine batch en multi-variëteit onderdelen oplossen.
Specificatie | Eenheid | VMC850G | VMC855G |
Type geleidingsweg van de X/Y/Z-as | / | Lineaire geleidingsrails | Lineaire geleidingsrails |
Capaciteit | |||
Vervoer op de X-as | mm | 800 | 800 |
Vervoer op de Y-as | mm | 500 | 550 |
Z-asvervoer | mm | 500 | 550 |
Tabel | |||
Tafelgrootte | mm | 1000 × 500 | 1000×550 |
Laadcapaciteit | kg | 500 | 500 |
T-slots (nummer/breedte/pitch) | mm | 5-18-100 | 5-18-100 |
Afstand spindel neus naar het midden van de tafel | mm | 110-610 | 110-660 |
Spindel | |||
Afstand spindle centrum naar de kolom | mm | 524 | 600 |
Spindelconic | / | BT1 | BT1 |
Spindel snelheid | r/min | 8000 | 8000 |
Hoofdmotorvermogen | kw | 7.5/11 | 7.5/11 |
3 assen (X/Y/Z) | |||
Servomotorvermogen op X/Y/Z-as (MITSUBISHI) | kw | 2/2/3 | 2/2/3 |
Servomotor met X/Y/Z-as (FANUC) | Nm | β12/β12/β22 | β12/β12/β22 |
Snelvoersnelheid op de as X/Y/Z | m/min | 48/48/48 | 48/48/48 |
Versnellingstijd voor het snijden op de as X/Y/Z | mm/min | 0-10000 | 0-10000 |
Precisiteit | |||
X-/Y-/Z-aspositiegewogenheid | mm | ± 0,003/300 | ± 0,003/300 |
X/Y/Z-as herhaaldelijk positioneringsnauwkeurigheid | mm | ± 0,003/300 | ± 0,003/300 |
Gereedschapsmagazin (ATC) | |||
ATC-stijl | / | Plaat | Plaat |
ATC-capaciteit | gereedschappen | 24 | 24 |
Werktuigwisseltijd (gereedschap naar gereedschap) | sec. | 1.4 | 1.4 |
Max. gewicht van het gereedschap | kg | 8 | 8 |
Max. werktuigdiameter | mm | Φ78/Φ120 (leeg) | Φ78/Φ120 (leeg) |
Max. lengte van het gereedschap | mm | 300 | 300 |
Andere | |||
Stroomvoorziening | KVA | 20 | 20 |
De luchtdruk vereist | kg/cm2 | 6 tot 8 | 6 tot 8 |
Z-as balanceringssysteem | / | - Nee. | - Nee. |
Gewicht van de machine | kg | 4200 | 5200 |
Algemene afmetingen (LxWxH) | mm | 2800 × 2250 × 2600 | 2800 × 2350 × 2800 |
CNC-systeem | / | FANUC/MITSUBISHI | FANUC/MITSUBISHI |
√ FANUC 0i MF CNC-systeem √ X/Y/Z: lineaire geleidingsrails √ Taiwan BT40 spindel, 8000 rpm √ Taiwanse schijftype ATC met 24 instrumenten √ Volledige behuizing √ Handmatige pulsgenerator (MPG) √ USB- en LAN-interface √ Werklamp √ Pilotlamp √ koelsysteem √ Centraal automatisch smeersysteem √ Spindelluchtblaas √ Luchtpistool √ Fressboord en -schok √ Warmtewisselaar voor elektrische kast √ Gereedschappen en gereedschapskist √ Evenwichtige wig & bouten √ Handleiding (Engels) | _ MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ vierde as _ Directe aandrijvende spindel (10000, 12000, 15000 tpm) _ Circulaire koelmiddel spuit Koelmiddel door spindel (CTS) _ Spindelolie koeler Airconditioner _ Chain-type chipconveyor - Waterspistol. _ Veiligheidsdeur _ Gereedschapsmetersysteem _ Werkstukmetingsysteem |
Detail van de machine
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Taiwan hoge stijve precisie spindel, gordel aangedreven door servomotor, groot koppel, hoge spindel snelheid en laag geluid.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Een gehard en fijn gegrond werktafeloppervlak zorgt voor een hoge stijfheid.

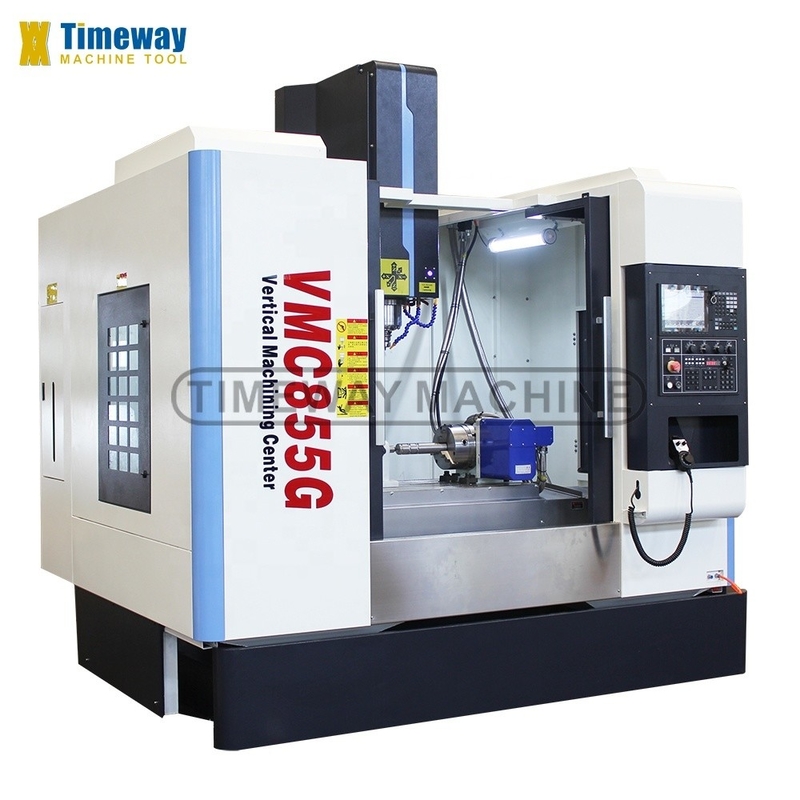

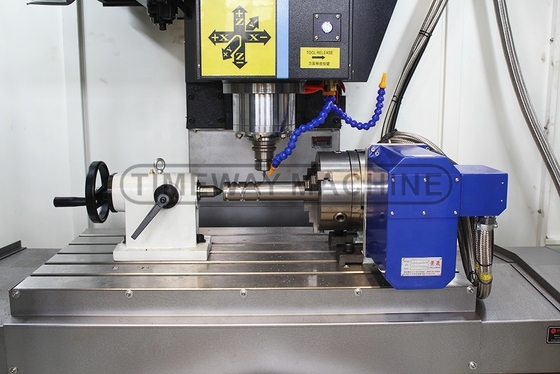

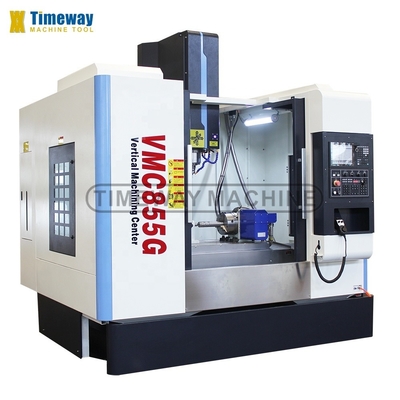

>> Optioneel Taiwan TJR NC draaitafel voor 4e as om ronde stukken te verwerken en 4-assen koppeling te realiseren.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Grote werkruimte kan voldoen aan de verwerkingsvereisten van stukken van verschillende grootte.
>> De telescopische behuizing van roestvrij staal beschermt de machineleidingen en de kogelschroef effectief tegen beschadiging.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Kies Taiwan BT40 schijftype gereedschapsmagazin, methoge concentriciteit, laag geluid, snelle gereedschapsswisseling, hoge precisie, lange levensduur.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Stabiel CNC-systeem garandeert alle werkprestaties van het CNC-verticale bewerkingscentrum.
>> Mitsubishi CNC systeem is optioneel.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Kettingchipconveyor is optioneel.
Waarom u ons kiest
Renishaw laserinterferometer voor CNC-verticaal bewerkingscentrum:
Voordat de machine wordt geleverd, wordt er een UK RENISHAW laser gebruikt om dynamische precisie-tests en offset uit te voeren, zodat de machine de hoge positioneringsnauwkeurigheid en re-positioneringsnauwkeurigheid heeft.
