Uitgerust met vierde as voor het bewerken van ronde stukken.
Uitgerust met een NC-roterende tafel van het type wieg B+C-as.
Uitgerust met een A+C-as NC draaitafel.
Uitgerust met draaikop (as B) + NC draaitafel (as C).
 |

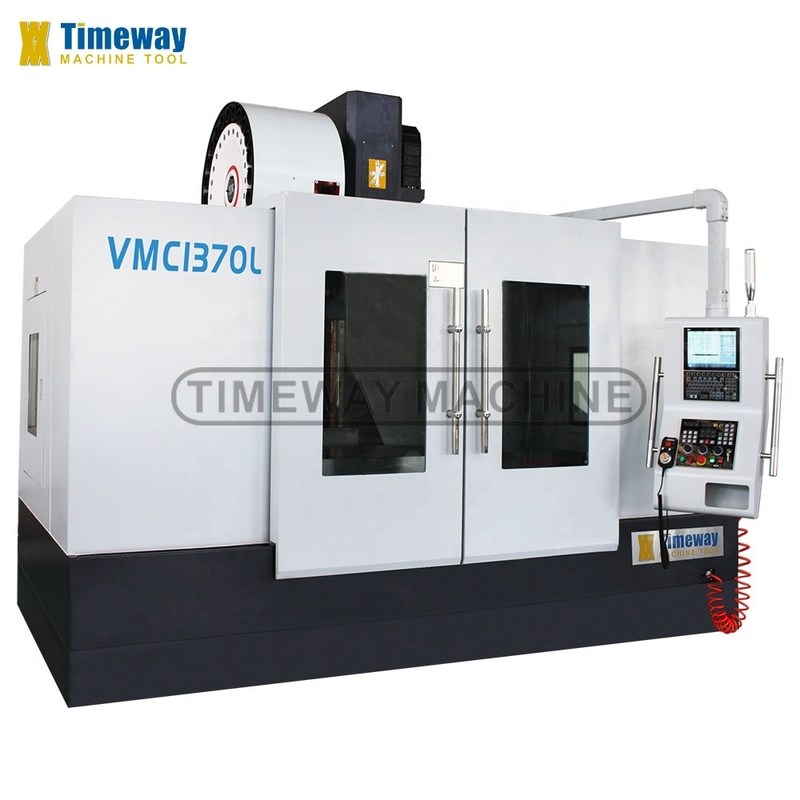

Verticaal bewerkingscentrum voor zware CNC-freesmachines met schijftype ATC 1360x700 mm
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMAC TIMEWAY |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $120,000.00/sets 1-2 sets |
| Verpakking Details: | Palet- of houten behuizing |
| Levering vermogen: | 100 sets per maand |
|
Gedetailleerde informatie |
|||
| Voorwaarde: | Nieuw | Spindelconner: | BT2vrijwilligerswerk |
|---|---|---|---|
| Aantal spindels: | Alleenstaande | Type: | Verticaal |
| Afmeting ((L*W*H): | 3820 x 2600 x 3100 mm | Gewicht (T): | 10 T |
| Tafelgrootte (mm): | 1360x700 | CNC-besturingssysteem: | FANUC |
| Aantal assen: | 3 | Tabelverplaatsing (X) (mm): | 1300 |
| Tabelverplaatsing (Y) (mm): | 700 | Tabelverplaatsing (Z) (mm): | 700 |
| Positioneringsnauwkeurigheid (mm): | ±0.008 | Herhaalbaarheid (X/Y/Z) (mm): | ±0.006 |
| Versnellingsbereik van de spindel ((rpm): | 1 - 6000 t/m | Spindelmotorvermogen ((kW): | 15/18.5 |
| Max. Lijstlading (kg): | 1200 kg | Voersnelheid (mm/min): | 1 - 10000 mm/min |
| Min. Tijd voor gereedschapswisseling: | 3 | Capaciteit van het gereedschapsmagazin: | 24 |
| Belangrijkste verkooppunten: | Flexible productie | Garantie: | 1 jaar |
| Spanning: | Klantvereiste | Tipe in de handel brengen: | Gewoon product |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Kleur van de machine: | Als contract |
| T-slots voor machines: | 5-18-152.5 | X/Y-asrails: | Roller lineaire rails |
| Z-asrail: | Glijdend Spoor | Type machine: | Grootschalige CNC-bewerkingscentrum |
| Controlemodus: | CNC-systeem | ATC-stijl: | Disc-type |
| ATC Capaciteit: | 24gereedschap | Z-as balanceringssysteem: | Zwaar gieten |
| Naverkoopservice: | Online ondersteuning | Toepasselijke sectoren: | Hotels, kledingwinkels, bouwmaterialenwinkels, reparatieshops voor machines, fabrieken, fabrieken vo |
| Locatie van de showroom: | Canada, Verenigde Staten, Italië, Duitsland, Mexico, Rusland, Spanje, Zuid-Afrika, Oekraïne, Oezbeki | Snel voedingssnelheid ((m/min): | 24/24/15 |
| Kerncomponenten: | FANUC CNC-systeem | Haven: | Chinese haven |
Productomschrijving
Eén winkelcentrum
U kunt op de afbeelding klikken om de producten te bekijken die u interesseren
Beschrijving van de producten
Toepassingen van het CNC-verticale bewerkingscentrum:
De VMC-serie verticale freesmachine is een verticaal bewerkingscentrum dat wordt bestuurd door CNC (computer numerieke besturing apparaat) en het uitvoeren van snijverwerking.met een gewicht van niet meer dan 50 kg; het kan de verwerking van complexe, precieze, kleine batch en multi-variëteit onderdelen oplossen.
Specificatie | Eenheid | VMC1370L |
Type geleidingsweg van de X/Y/Z-as | / | X/Y: lineaire geleidingsrail, Z: schuifgeleidingsrail |
Capaciteit | ||
Vervoer op de X-as | mm | 1300 |
Vervoer op de Y-as | mm | 700 |
Z-asvervoer | mm | 700 |
Tabel | ||
Tafelgrootte | mm | 1360×700 |
Laadcapaciteit | kg | 1200 |
T-slots (nummer/breedte/pitch) | mm | 5-18-152.5 |
Afstand spindel neus naar het midden van de tafel | mm | 140 tot en met 840 |
Spindel | ||
Afstand spindle centrum naar de kolom | mm | 785 |
Spindelconic | / | BT1 - - - - - |
Spindel snelheid | r/min | 6000 |
Hoofdmotorvermogen | kw | 15/18.5 |
3 assen (X/Y/Z) | ||
Servomotorvermogen op X/Y/Z-as (MITSUBISHI) | kw | 3/3/3 |
Servomotor met X/Y/Z-as (FANUC) | Nm | β22/β22/β30 |
Snelvoersnelheid op de as X/Y/Z | m/min | 24/24/15 |
Versnellingstijd voor het snijden op de as X/Y/Z | mm/min | 0-10000 |
Precisiteit | ||
X-/Y-/Z-aspositiegewogenheid | mm | ±0.008 |
X/Y/Z-as herhaaldelijk positioneringsnauwkeurigheid | mm | ±0.006 |
Gereedschapsmagazin (ATC) | ||
ATC-stijl | / | Plaat |
ATC-capaciteit | gereedschappen | 24 |
Werktuigwisseltijd (gereedschap naar gereedschap) | sec. | 2.4 |
Max. gewicht van het gereedschap | kg | 18 |
Max. werktuigdiameter | mm | Φ112/Φ200 (leeg) |
Max. lengte van het gereedschap | mm | 300 |
Andere | ||
Stroomvoorziening | KVA | 30 |
De luchtdruk vereist | kg/cm2 | 6 tot 8 |
Z-as balanceringssysteem | / | Zwaar gieten |
Gewicht van de machine | kg | 10000 |
Algemene afmetingen (LxWxH) | mm | 3820 × 2600 × 3100 |
CNC-systeem | / | FANUC/MITSUBISHI |
√ FANUC 0i MF CNC-systeem √ X/Y: lineaire geleidingsrails, Z: schuifgeleidingsrails √ Taiwan BT50 spindel, 6000 tpm √ Taiwanse schijftype ATC met 24 instrumenten √ Volledige behuizing √ Handmatige pulsgenerator (MPG) √ USB- en LAN-interface √ Werklamp √ Pilotlamp √ koelsysteem √ Centraal automatisch smeersysteem √ Spindelluchtblaas √ Luchtpistool √ Fressboord en -schok √ Warmtewisselaar voor elektrische kast √ Gereedschappen en gereedschapskist √ Evenwichtige wig & bouten √ Handleiding (Engels) | _ MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ vierde as _ Directe aandrijvende spindel (10000, 12000, 15000 tpm) _ Circulaire koelmiddel spuit Koelmiddel door spindel (CTS) _ Spindelolie koeler Airconditioner _ Chain-type chipconveyor - Waterspistol. _ Veiligheidsdeur _ Gereedschapsmetersysteem _ Werkstukmetingsysteem |
Detail van de machine
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Een gehard en fijn gegrond werktafeloppervlak zorgt voor een hoge stijfheid.
>> Optioneel Taiwan TJR NC draaitafel voor 4e as om ronde stukken te verwerken en 4-assen koppeling te realiseren.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Grote werkruimte kan voldoen aan de verwerkingsvereisten van stukken van verschillende grootte.
>> De telescopische behuizing van roestvrij staal beschermt de machineleidingen en de kogelschroef effectief tegen beschadiging.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> De Y-as heeft een 4-rails steun en 4pcs. rol lineaire geleidingsrails, grote laadcapaciteit.
Ik heb het niet gedaan. Ik heb het niet gedaan.

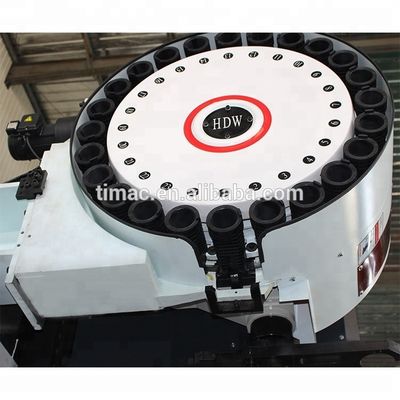

>> Kies Taiwan BT40 schijftype gereedschapsmagazin, methoge concentriciteit, laag geluid, snelle gereedschapsswisseling, hoge precisie, lange levensduur.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Stabiel CNC-systeem garandeert alle werkprestaties van het CNC-verticale bewerkingscentrum.
>> FANUC CNC-systeem is standaardUitvoer naar het buitenland.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Kettingchipconveyor is optioneel.
Feedback van de klant
Onze diensten
1- Gratis vervanging van onderdelen die beschikbaar zijn tijdens de garantieperiode.Snel handelen en antwoorden op technische vragen op elk moment gedurende de gehele levensduur van de machine. 3. Overzeese na-servicecentrum beschikbaar in sommige regio's. 4. Ingenieur overzeese service beschikbaar op verzoek van de klant ((relatieve kosten van de klant).
Inleiding van het bedrijf
Fabrieksdisplay:
Fabrieksprofiel:
Onze fabriek is opgericht in 2014. Het heeft professionele technici, een onderzoek en ontwikkeling team, produceert en verkoopt CNC-apparatuur en biedt professionele op maat gemaakte diensten.Onze producten worden veel gebruikt in de vormverwerking, 3C-producten, landbouwmachines, petroleummachines, verwerking van auto-onderdelen, ruimtevaartindustrie, enz., die meer dan 60 landen en regio's in binnen- en buitenland verkopen.
Text Inleiding:
Bedrijfsprofiel:
Timeway Machine Tool Co., Ltd is een professionele machine tool productie-ondernemingen, de belangrijkste producten zijn draaibank, freesmachine, slijpmachine, enz.,en volgens de behoeften van de klant kunnen we ook ontwerpen en fabriceren van verschillende speciale doeleinden machines, om relatieve technologie-upgrading en transformatiediensten op het gebied van machinegereedschap te verlenen.
Klant bezocht:
Tot nu toe hebben we veel klanten uit het buitenland ontvangen, en ze zijn allemaal zeer tevreden met ons bedrijf en producten
Uitstallingen:
Sinds de oprichting van het Ministerie van Buitenlandse Handel hebben we deelgenomen aan verschillende binnenlandse en internationale tentoonstellingen zoals de Herfst Canton Fair, Beijing Exhibition,Shanghai tentoonstelling, Moskou, Ethiopië en Rusland, en hebben langdurige vriendschappelijke samenwerkingsverbanden onderhouden met de klanten van de tentoonstelling.
Veelgestelde vragen
V: Waarom kies je voor Timeway Machine?
A: 1. Hoge kwaliteit met concurrerende prijs; 2. Professionele R & D-team en 25 jaar exportervaring; 3. Exporteerd naar meer dan 60 landen; 4. CE, ISO certificaten; 5.24 uur online dienst (Skype)6. 12 maanden kwaliteitsgarantie; 7. Overzeese ingenieurs beschikbaar voor het oplossen van problemen;V: Heeft u QC of veiligheidsnormen voor uw machines?A: ja, we hebben een zeer strenge kwaliteitscontrole afdeling opgericht om goede kwaliteit te garanderen.V: Wat is de MOQ?A: 1 set (alleen sommige goedkope machines zijn meer dan 1 set)V: Hoe zit het met de betalingsvoorwaarden?A: (1) T/T met 30% vooruitbetaling, en 70% saldobetaling vóór verzending; (2) Onherroepelijke LC bij zicht; (3) Western Union, MoneyGram, enz.V: Hoe zit het met de garantie?A: De garantieperiode is één jaar na levering. Zelfs na de periode leveren wij levenslange service voor de machine.
