Uitgerust met vierde as voor het bewerken van ronde stukken.
Uitgerust met een NC-roterende tafel van het type wieg B+C-as.
Uitgerust met een A+C-as NC draaitafel.
Uitgerust met draaikop (as B) + NC draaitafel (as C).
 |

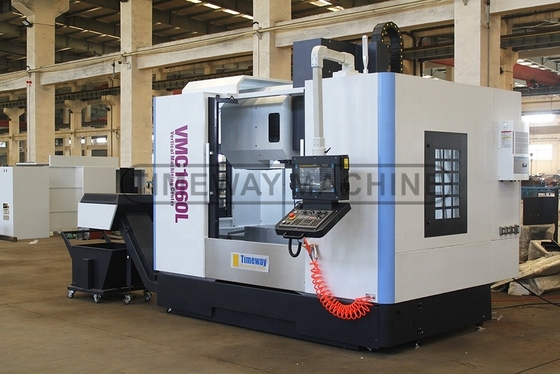

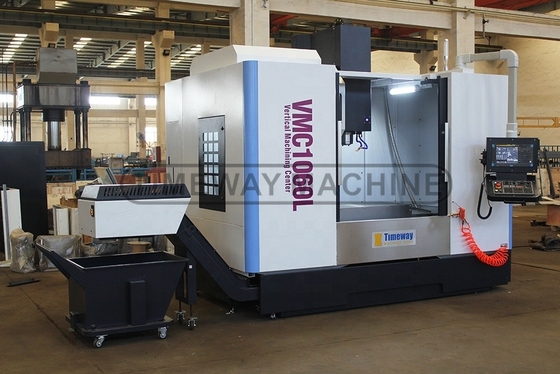

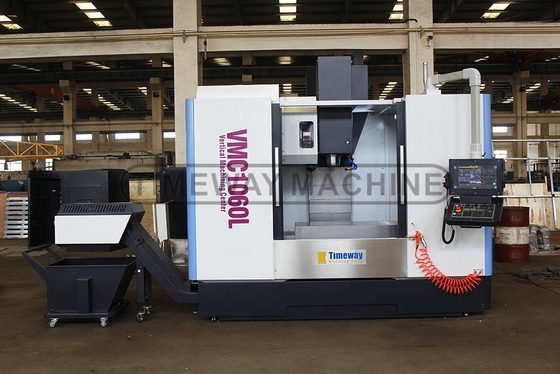

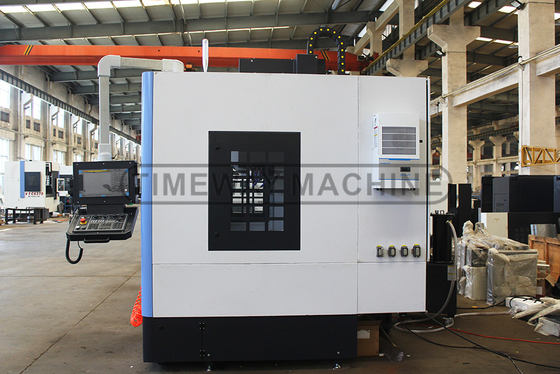

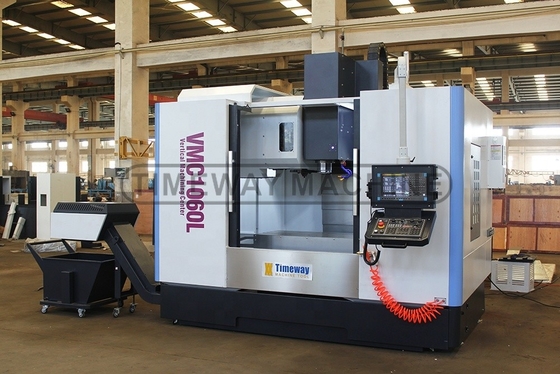

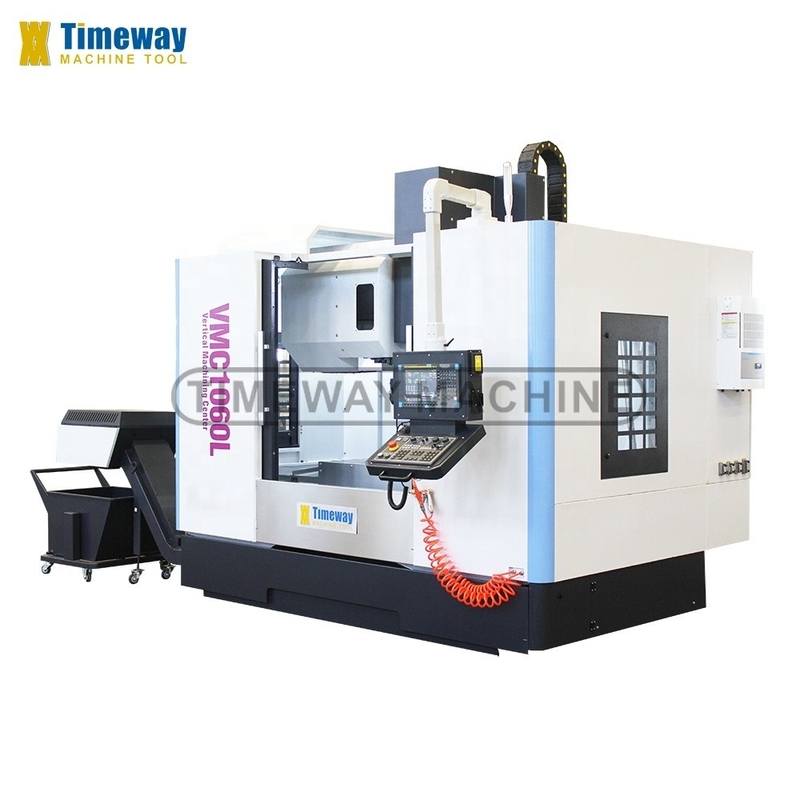

Timeway Machine Center 4-assige verticale CNC freesmachine met FANUC of SIEMENS CNC Syste
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMEWAY |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $70,000.00/sets 1-2 sets |
| Verpakking Details: | Standaardpakket |
| Levering vermogen: | 150 Reeks/Reeksen per Jaar |
|
Gedetailleerde informatie |
|||
| Voorwaarde: | Nieuw | Spindelconner: | BT2vrijwilligerswerk |
|---|---|---|---|
| Aantal spindels: | Alleenstaande | Type: | Verticaal |
| Afmeting ((L*W*H): | 3820 x 2600 x 3100 mm | Gewicht (T): | 10 T |
| Tafelgrootte (mm): | 1360x700 | CNC-besturingssysteem: | FANUC, MITSUBISHI, Siemens |
| Aantal assen: | 3, 4, 5 | Tabelverplaatsing (X) (mm): | 1200 |
| Tabelverplaatsing (Y) (mm): | 700 | Tabelverplaatsing (Z) (mm): | 700 |
| Positioneringsnauwkeurigheid (mm): | ±0.008 | Herhaalbaarheid (X/Y/Z) (mm): | ±0.005 |
| Versnellingsbereik van de spindel ((rpm): | 1 - 6000 t/m | Spindelmotorvermogen ((kW): | 15/18.5 |
| Max. Lijstlading (kg): | 1200 kg | Voersnelheid (mm/min): | 1 - 10000 mm/min |
| Min. Tijd voor gereedschapswisseling: | 2 | Capaciteit van het gereedschapsmagazin: | 24 |
| Belangrijkste verkooppunten: | Flexible productie | Garantie: | een jaar |
| Spanning: | 380V/50Hz | Tipe in de handel brengen: | Warm product 2021 |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Kleur: | Volgens de eisen van de klant |
| Tafelgrootte: | 1360 x 700 mm | Aantal as: | 5 |
| Reizen op de X-as: | 1200 | Y-as Reis: | 700 |
| Naam van het product: | 5 assen cnc-freesmachine | Type machine: | Verticale CNC-freesmachine |
| Productsoort: | CNC-freesmachines | Sleutelwoorden: | cnc-freesmachine met 5 assen |
| Naam: | cnc-freesmachine voor metaal | Toepasselijke sectoren: | Bouwmaterialen winkels, reparatieshops voor machines, voedsel- en drankenfabriek, restaurant, bouwbe |
| Locatie van de showroom: | Canada, Italië, Frankrijk, Brazilië, Mexico, Rusland, Roemenië, Australië | Snel voedingssnelheid ((m/min): | 24/24/15 |
| Kerncomponenten: | CNC-systeem | ||
Productomschrijving
CNC verticaal bewerkingscentrum
Beschrijving van de producten
Toepassingen van het verticale bewerkingscentrum:
De VMC-serie verticale bewerking freescentrum is een verticale bewerking centrum gecontroleerd door CNC FANUC of SIEMENS (computer numerieke besturing apparaat) en het uitvoeren van het snijden verwerking.Het kan boren.Het kan de verwerking van complexe, nauwkeurige, kleine batch en multi-variëteit onderdelen oplossen.
Specificatie | Eenheid | VMC1270L |
Type geleidingsweg van de X/Y/Z-as | / | X/Y: lineaire geleidingsrail, Z: schuifgeleidingsrail |
Capaciteit | ||
Vervoer op de X-as | mm | 1200 |
Vervoer op de Y-as | mm | 700 |
Z-asvervoer | mm | 700 |
Tabel | ||
Tafelgrootte | mm | 1360×700 |
Laadcapaciteit | kg | 1200 |
T-slots (nummer/breedte/pitch) | mm | 5-18-152.5 |
Afstand spindel neus naar het midden van de tafel | mm | 140 tot en met 840 |
Spindel | ||
Afstand spindle centrum naar de kolom | mm | 785 |
Spindelconic | / | BT1 - - - - - |
Spindel snelheid | r/min | 6000 |
Hoofdmotorvermogen | kw | 15/18.5 |
3 assen (X/Y/Z) | ||
Servomotorvermogen op X/Y/Z-as (MITSUBISHI) | kw | 3/3/3 |
Servomotor met X/Y/Z-as (FANUC) | Nm | β22/β22/β30 |
Snelvoersnelheid op de as X/Y/Z | m/min | 24/24/15 |
Versnellingstijd voor het snijden op de as X/Y/Z | mm/min | 0-10000 |
Precisiteit | ||
X-/Y-/Z-aspositiegewogenheid | mm | ±0.008 |
X/Y/Z-as herhaaldelijk positioneringsnauwkeurigheid | mm | ±0.006 |
Gereedschapsmagazin (ATC) | ||
ATC-stijl | / | Plaat |
ATC-capaciteit | gereedschappen | 24 |
Werktuigwisseltijd (gereedschap naar gereedschap) | sec. | 2.4 |
Max. gewicht van het gereedschap | kg | 18 |
Max. werktuigdiameter | mm | Φ112/Φ200 (leeg) |
Max. lengte van het gereedschap | mm | 300 |
Andere | ||
Stroomvoorziening | KVA | 30 |
De luchtdruk vereist | kg/cm2 | 6 tot 8 |
Z-as balanceringssysteem | / | Zwaar gieten |
Gewicht van de machine | kg | 10000 |
Algemene afmetingen (LxWxH) | mm | 3820 × 2600 × 3100 |
CNC-systeem | / | FANUC/MITSUBISHI |
√ FANUC 0i MF CNC-systeem √ X/Y: lineaire geleidingsrails, Z: schuifgeleidingsrails √ Taiwan BT50 spindel, 6000 tpm √ Taiwanse schijftype ATC met 24 instrumenten √ Volledige behuizing √ Handmatige pulsgenerator (MPG) √ USB- en LAN-interface √ Werklamp √ Pilotlamp √ koelsysteem √ Centraal automatisch smeersysteem √ Spindelluchtblaas √ Luchtpistool √ Fressboord en -schok √ Warmtewisselaar voor elektrische kast √ Gereedschappen en gereedschapskist √ Evenwichtige wig & bouten √ Handleiding (Engels) | _ MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ vierde as _ Directe aandrijvende spindel (10000, 12000, 15000 tpm) _ Circulaire koelmiddel spuit Koelmiddel door spindel (CTS) _ Spindelolie koeler Airconditioner _ Chain-type chipconveyor - Waterspistol. _ Veiligheidsdeur _ Gereedschapsmetersysteem _ Werkstukmetingsysteem |
Detail van de machine
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Taiwan groot koppel BT50 spindel met 6000rpm snelheid.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Een gehard en fijn gegrond werktafeloppervlak zorgt voor een hoge stijfheid.
>> Optioneel Taiwan TJR NC draaitafel voor 4e as om ronde stukken te verwerken en 4-assen koppeling te realiseren.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Grote werkruimte kan voldoen aan de verwerkingsvereisten van stukken van verschillende grootte.
>> De telescopische behuizing van roestvrij staal beschermt de machineleidingen en de kogelschroef effectief tegen beschadiging.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Kies Taiwan BT40 schijftype gereedschapsmagazin, methoge concentriciteit, laag geluid, snelle gereedschapsswisseling, hoge precisie, lange levensduur.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Stabiel CNC-systeem garandeert alle werkprestaties van het CNC-verticale bewerkingscentrum.
>> Mitsubishi CNC systeem is optioneel.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Kettingchipconveyor is optioneel.
Positieve opmerkingen van klanten
Inleiding van het bedrijf
Fabrieksdisplay:
Text Inleiding:
Bedrijfsprofiel:
Timeway Machine Tool Co., Ltd is een professionele machine tool productie-ondernemingen, de belangrijkste producten zijn draaibank, freesmachine, slijpmachine, enz.,en volgens de behoeften van de klant kunnen we ook ontwerpen en fabriceren van verschillende speciale doeleinden machines, om relatieve technologie-upgrading en transformatiediensten op het gebied van machinegereedschap te verlenen.
Onze fabriek is opgericht in 2014. Het heeft professionele technici, een onderzoek en ontwikkeling team, produceert en verkoopt CNC-apparatuur en biedt professionele op maat gemaakte diensten.Onze producten worden veel gebruikt in de vormverwerking, 3C-producten, landbouwmachines, petroleummachines, verwerking van auto-onderdelen, ruimtevaartindustrie, enz., die meer dan 60 landen en regio's in binnen- en buitenland verkopen.
Veelgestelde vragen
V: Waarom kies je voor Timeway Machine?
A: 1. Hoge kwaliteit met concurrerende prijs; 2. Professionele R & D-team en 25 jaar exportervaring; 3. Exporteerd naar meer dan 60 landen; 4. CE, ISO certificaten; 5.24 uur online dienst (Skype)6. 12 maanden kwaliteitsgarantie; 7. Overzeese ingenieurs beschikbaar voor het oplossen van problemen;V: Heeft u QC of veiligheidsnormen voor uw machines?A: ja, we hebben een zeer strenge kwaliteitscontrole afdeling opgericht om goede kwaliteit te garanderen.V: Wat is de MOQ?A: 1 set (alleen sommige goedkope machines zijn meer dan 1 set)V: Hoe zit het met de betalingsvoorwaarden?A: (1) T/T met 30% vooruitbetaling, en 70% saldobetaling vóór verzending; (2) Onherroepelijke LC bij zicht; (3) Western Union, MoneyGram, enz.V: Hoe zit het met de garantie?A: De garantieperiode is één jaar na levering. Zelfs na de periode leveren wij levenslange service voor de machine.
