1De optimale spindel steun.
2. Gebruik als referentie klassieke structuur van verticale coördinaten boren, hebben betere spindel stijfheid.
3. CNC draaibare swing werkbank realiseren structuur van dubbele wand ondersteuning.
4De Y-as heeft vier leidingen als steun en de hoofddrive in het midden.

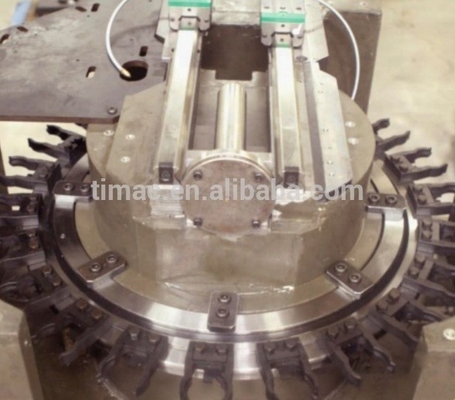

5. cirkelvormig gereedschapsmagazin gecombineerd met draaibank van werktuigmachine, eenvoudige structuur en ruimtebesparing.
 |
16kW Chinese GNC61CNC-systeem CNC Vijf assen Verticaal bewerkingscentrum voor snelheidssnijden
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TIMAC TIMEWAY |
| Certificering: | ISO CE |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $250,000.00/sets 1-2 sets |
| Verpakking Details: | Standaardpakket |
| Levering vermogen: | 100 sets per jaar |
|
Gedetailleerde informatie |
|||
| Voorwaarde: | Nieuw | Aantal spindels: | Alleenstaande |
|---|---|---|---|
| Type: | Verticaal | Afmeting ((L*W*H): | 2500*4200*2400 mm |
| Gewicht (T): | 4 T | Tafelgrootte (mm): | andere |
| Aantal assen: | 3, 4, 5 | Tabelverplaatsing (X) (mm): | 400 |
| Tabelverplaatsing (Y) (mm): | 380 | Tabelverplaatsing (Z) (mm): | 350 |
| Positioneringsnauwkeurigheid (mm): | andere | Herhaalbaarheid (X/Y/Z) (mm): | andere |
| Versnellingsbereik van de spindel ((rpm): | 0 - 20000 t/m | Spindelmotorvermogen ((kW): | 16.7.5 |
| Max. Lijstlading (kg): | 500 kg | Min. Tijd voor gereedschapswisseling: | 2 |
| Capaciteit van het gereedschapsmagazin: | 22 | Belangrijkste verkooppunten: | Automatisch |
| Garantie: | 1 jaar | Spanning: | 380V/50Hz |
| Tipe in de handel brengen: | Warm product 2021 | Verslag van de test van de machine: | Voorziening |
| Video-uitgaande inspectie: | Voorziening | Garantie voor kerncomponenten: | 1 jaar |
| Tafelgrootte: | andere | Kleur: | Volgens de eisen van de klant |
| worktable diameter: | 450 mm | Spindel snelheid: | 16000rpm |
| Reizen op de as X/Y/Z: | 400/380/350 mm | A-as snelheid: | 30 rpm |
| C-as snelheid: | 80RPM | CNC-systeem: | Chinees GNC61CNC-systeem |
| Aantal as: | 5 | Toepasselijke sectoren: | Vervaardigingsbedrijven, andere |
| Locatie van de showroom: | Saudi-Arabië, Mexico, Thailand, Argentinië, Algerije, Maleisië | Kerncomponenten: | Motor |
| Haven: | Chinese haven | ||
Productomschrijving
Productbeschrijving

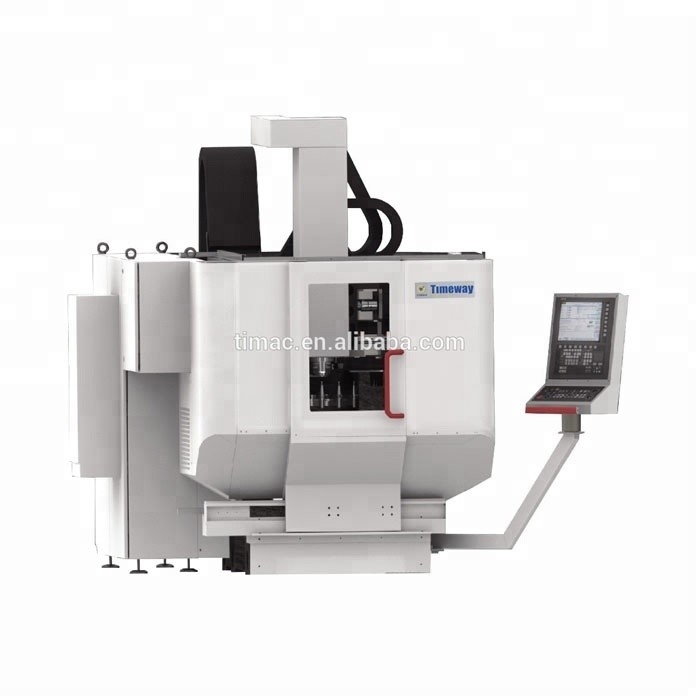

Verticaal CNC-bewerkingscentrum met vijf assen
Voordeel van machine-gereedschap
1Verbeterd portierframework en het hele machineconstructieontwerp.
2- Neem een kunstmatig lidan bed lichaam.
3De directe aandrijving garandeert een betere dynamische respons.
4Gedreven door het zwaartepunt.
5De snelheid van de lineaire as is 60 m/min.
6- Technische reactie.
7- Hogere precisie, hogere verwerkingsefficiëntie.
8- Ophaal-type gereedschap magazine, gereedschap wisseltijd is kort.
9De hoge snelheid C-as realiseert frezen en draaien samengestelde functie.
10A-as draaihoek bereik: -130 graden tot +130 graden.
11Intelligente voeding, 20% energiebesparing tijdens de levensduur.
2- Neem een kunstmatig lidan bed lichaam.
3De directe aandrijving garandeert een betere dynamische respons.
4Gedreven door het zwaartepunt.
5De snelheid van de lineaire as is 60 m/min.
6- Technische reactie.
7- Hogere precisie, hogere verwerkingsefficiëntie.
8- Ophaal-type gereedschap magazine, gereedschap wisseltijd is kort.
9De hoge snelheid C-as realiseert frezen en draaien samengestelde functie.
10A-as draaihoek bereik: -130 graden tot +130 graden.
11Intelligente voeding, 20% energiebesparing tijdens de levensduur.
Specificatie
Specificaties | Eenheden | FMC-400 | ||
A-as | Type aandrijving | Directe aandrijving door koppelmotor | ||
Het koppel van de aandrijving S1/S6 | N.m. | 689/1250 ((Een aandrijving) (Een aandrijving) | ||
C-as | Type aandrijving | Direct aandrijven door een koppelmotor | ||
Het koppel van de aandrijving S1/S6 | N.m. | 315/582 | ||
Max. voersnelheid | X/Y/Z-as | m/min | 40; 48 | |
A-as | rpm | 30 | ||
C-as | rpm | 80 | ||
Min-instellingseenheid | X/Y/Z-as | Ik heb het gedaan. | 1; 01 | |
C-as | ° | 00,001°; 0,0001° | ||
Positioneringsnauwkeurigheid | X/Y/Z-as | Ik heb het gedaan. | 8; 5 | |
A/C-as | " | 8; 5 | ||
Repositioneringsnauwkeurigheid | X/Y/Z-as | Ik heb het gedaan. | 5; 3 | |
A/C-as | " | 5; 3 | ||
CNC-systeem | Model | GNC61 CNC-systeem | ||
Opmerkingen: De serie machine tools hebben ook 600Series; 800Series; 1250Series. Onder VMC serie is alleen uitgerust met X/Y/Z-as, geen A/C-as. FMC-T serie standaard:Elektrische spindel met vergrendeling en C-as met hoge snelheid. maar FMC-serie elektrische spindel zonder vergrendeling en C-as lage snelheid. Volgens de vereiste van de klant, kunnen we verschillende specificaties draaiende werktafel. gedetailleerde afbeeldingen
Hoofdprestaties

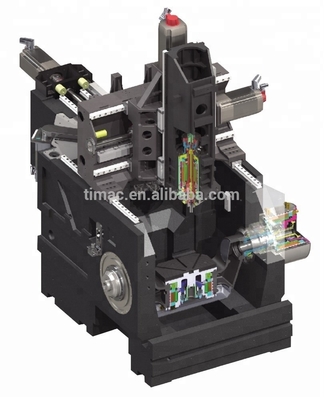

Verbeterd ontwerp van het scharnier- en de hele machinestructuur
Kunstmatige Lidan-bedkarosserie
1De coëfficiënt van thermische uitbreiding is slechts 1/20 van het gietijzer, een kleinere thermische vervormingsfout.
2Kunstmatige lidan demping is zes keer zo hoog als gietijzer, betere trillingsprestaties.
3Eenmaal gevormd, bespaart het de daaropvolgende verwerkingstijd en kosten.
4. roomtemperatuur verharding productieproces, de precisie machine tool selectie van bed materialen.
2Kunstmatige lidan demping is zes keer zo hoog als gietijzer, betere trillingsprestaties.
3Eenmaal gevormd, bespaart het de daaropvolgende verwerkingstijd en kosten.
4. roomtemperatuur verharding productieproces, de precisie machine tool selectie van bed materialen.
Direct aandrijftechnologie
1Goed dynamisch antwoordvermogen
2. tegenreactievrij, geen mechanische slijtage van de transmissie
3Door middel van een koppelmotor als roterende coördinaten van de hoofddrijftechnologie
4. FMC-400 en FMC-400T C-as is respectievelijk uitgerust met lage/hoge snelheid koppel motor, zodat high-precision afwerking
Fresseren en draaien.
2. tegenreactievrij, geen mechanische slijtage van de transmissie
3Door middel van een koppelmotor als roterende coördinaten van de hoofddrijftechnologie
4. FMC-400 en FMC-400T C-as is respectievelijk uitgerust met lage/hoge snelheid koppel motor, zodat high-precision afwerking
Fresseren en draaien.

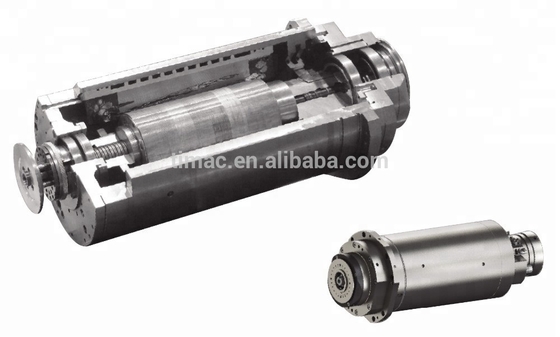

Elektrische spindel
1. frezen elektrische spindel is een van de belangrijkste onderdelen van het bewerkingscentrum, de serie spindel is hoge snelheid, nauwkeurigheid, hoge stijfheid en
elektrische spindel met een groot vermogen (optioneel elektrische spindel voor het frezen en draaien van samengestelde spindels met spindelvergrendeling en draaifunctie).
2Het is geschikt voor de high efficiency precision machining van de aerospace domein integrale semal, complexe lichaamsdelen, luchtvaartmotor
onderdelen voor dozen, spiraalvormige paraplu's en vormen.
elektrische spindel met een groot vermogen (optioneel elektrische spindel voor het frezen en draaien van samengestelde spindels met spindelvergrendeling en draaifunctie).
2Het is geschikt voor de high efficiency precision machining van de aerospace domein integrale semal, complexe lichaamsdelen, luchtvaartmotor
onderdelen voor dozen, spiraalvormige paraplu's en vormen.

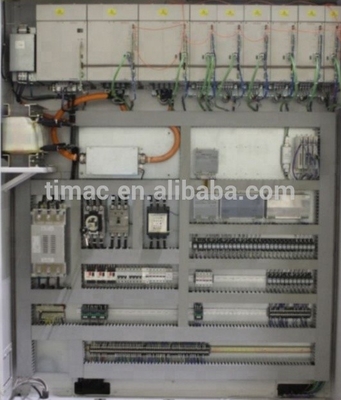

Voordeel van CNC-systeem
1. Perfecte vijf-assige technologie ((RTCP, geneigde platte bewerking)
2- Hoge snelheid informatie-interactie.
3Hoog resolutie, precieze frequentieregeling.
4Precieze waarneming van positie of hoek.
5Multi-channel controle technologie.
6Systemen ondersteunen draadloze sonde, gereedschap instellen meter toegang.
7. Foutcompensatiefunctie: de tweerichtingspijlcompensatie, lineariteitscompensatie (inclusief elke afwijking)
de verticale mate van vergoeding, enz.
8Secundaire ontwikkeling en offline 3D-simulatiesysteem.
2- Hoge snelheid informatie-interactie.
3Hoog resolutie, precieze frequentieregeling.
4Precieze waarneming van positie of hoek.
5Multi-channel controle technologie.
6Systemen ondersteunen draadloze sonde, gereedschap instellen meter toegang.
7. Foutcompensatiefunctie: de tweerichtingspijlcompensatie, lineariteitscompensatie (inclusief elke afwijking)
de verticale mate van vergoeding, enz.
8Secundaire ontwikkeling en offline 3D-simulatiesysteem.
Positieve opmerkingen van klanten
Profiel van het bedrijf
Fabrieksdisplay:
Text Inleiding:
Bedrijfsprofiel:
Timeway Machine Tool Co., Ltd is een professionele machine tool productie-ondernemingen, de belangrijkste producten zijn draaibank, freesmachine, slijpmachine, enz.,en volgens de behoeften van de klant kunnen we ook ontwerpen en fabriceren van verschillende speciale doeleinden machines, om relatieve technologie-upgrading en transformatiediensten op het gebied van machinegereedschap te verlenen.
Onze fabriek is opgericht in 2014. Het heeft professionele technici, een onderzoek en ontwikkeling team, produceert en verkoopt CNC-apparatuur en biedt professionele op maat gemaakte diensten.Onze producten worden veel gebruikt in de vormverwerking, 3C-producten, landbouwmachines, petroleummachines, verwerking van auto-onderdelen, ruimtevaartindustrie, enz., die meer dan 60 landen en regio's in binnen- en buitenland verkopen.
Veelgestelde vragen
V: Waarom kies je voor Timeway Machine?
A: 1. Hoge kwaliteit met concurrerende prijs; 2. Professionele R & D-team en 25 jaar exportervaring; 3. Exporteerd naar meer dan 60 landen; 4. CE, ISO certificaten; 5.24 uur online dienst (Skype)6. 12 maanden kwaliteitsgarantie; 7. Overzeese ingenieurs beschikbaar voor het oplossen van problemen;V: Heeft u QC of veiligheidsnormen voor uw machines?A: ja, we hebben een zeer strenge kwaliteitscontrole afdeling opgericht om goede kwaliteit te garanderen.V: Wat is de MOQ?A: 1 set (alleen sommige goedkope machines zijn meer dan 1 set)V: Hoe zit het met de betalingsvoorwaarden?A: (1) T/T met 30% vooruitbetaling, en 70% saldobetaling vóór verzending; (2) Onherroepelijke LC bij zicht; (3) Western Union, MoneyGram, enz.V: Hoe zit het met de garantie?A: De garantieperiode is één jaar na levering. Zelfs na de periode leveren wij levenslange service voor de machine.
