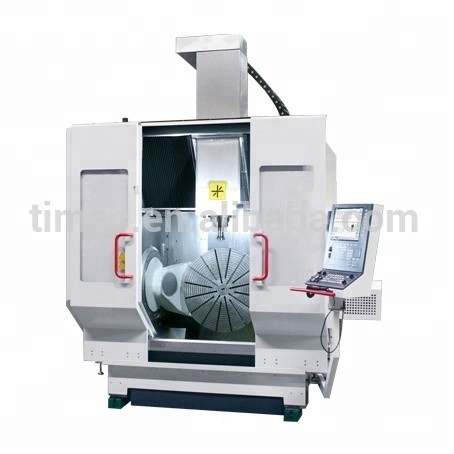

5 Assen Metalen CNC-freesmachine Fanuc Bewerkingscentrum met 1400 kg Max. Tafelbelasting
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TIMAC, TIMEWAY |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $330,000.00/sets 1-2 sets |
| Verpakking Details: | Standaardpakket |
| Levering vermogen: | 100 sets per jaar |
|
Gedetailleerde informatie |
|||
| Voorwaarde: | Nieuw | Aantal spindels: | Tweeling |
|---|---|---|---|
| Type: | Verticaal | Afmeting ((L*W*H): | 3100*4970*3030 mm |
| Gewicht (T): | 15 t | Tafelgrootte (mm): | andere |
| CNC-besturingssysteem: | GSK, FANUC, KND, Siemens | Aantal assen: | 3 |
| Tabelverplaatsing (X) (mm): | 900 | Tabelverplaatsing (Y) (mm): | 800 |
| Tabelverplaatsing (Z) (mm): | 540 | Positioneringsnauwkeurigheid (mm): | ±0.008 |
| Herhaalbaarheid (X/Y/Z) (mm): | ±0.005 | Versnellingsbereik van de spindel ((rpm): | 20 - 12000 t/m |
| Spindelmotorvermogen ((kW): | 30 | Max. Lijstlading (kg): | 1400 kg |
| Min. Tijd voor gereedschapswisseling: | 7 | Capaciteit van het gereedschapsmagazin: | 32 |
| Belangrijkste verkooppunten: | Automatisch | Garantie: | een jaar |
| Spanning: | 380V/50Hz | Tipe in de handel brengen: | Gewoon product |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 2 jaar | worktable diameter: | 800 mm |
| Max. Gewicht van het werkstuk: | 1400 kg | Spindel snelheid: | 12000RPM |
| C-as rotatiehoek: | 360 graden | Reizen op de as X/Y/Z: | 900/800/540 mm |
| A-as snelheid: | 30 rpm | C-as snelheid: | 600 tpm |
| CNC-systeem: | Chinees GNC61CNC-systeem | Gewicht: | 15000kg |
| Kracht: | 30 kW (spindel) | Toepasselijke sectoren: | Bouwmaterialenwinkels, reparatieswinkels voor machines, fabrieken, fabrieken voor voedsel en dranken |
| Locatie van de showroom: | Canada, Turkije, Verenigde Staten, Duitsland, Brazilië, Indonesië, Bangladesh, Zuid-Afrika | Kerncomponenten: | Lagers |
Productomschrijving
Verticaal CNC-bewerkingscentrum met vijf assen en draaiend
VMC-800 FMC-800 FMC-800T
Voordeel van machine-gereedschap
1Verbeterd portierframework en het hele machineconstructieontwerp.
2- Neem een kunstmatig lidan bed lichaam.
3De directe aandrijving garandeert een betere dynamische respons.
4Gedreven door het zwaartepunt.
5De snelheid van de lineaire as is 60 m/min.
6- Technische reactie.
7- Hogere precisie, hogere verwerkingsefficiëntie.
8- Ophaal-type gereedschap magazine, gereedschap wisseltijd is kort.
9De hoge snelheid C-as realiseert frezen en draaien samengestelde functie.
10A-as draaihoek bereik: -130 graden tot +130 graden.
11Intelligente voeding, 20% energiebesparing tijdens de levensduur.
Voordeel van CNC-systeem
1. Perfecte vijf-assige technologie ((RTCP, geneigde platte bewerking)
2- Hoge snelheid informatie-interactie.
3Hoog resolutie, precieze frequentieregeling.
4Precieze waarneming van positie of hoek.
5Multi-channel controle technologie.
6Systemen ondersteunen draadloze sonde, gereedschap instellen meter toegang.
7. Foutcompensatiefunctie: de bidirectionele toonhoogtecompensatie, lineariteitscompensatie (inclusief elke afbuigcompensatie) en verticale graad van compensatie enz.
8Secundaire ontwikkeling en offline 3D-simulatiesysteem.
Prestaties en kenmerken
Verbeterd ontwerp van het scharnier- en de hele machinestructuur
1De optimale spindel steun.
2. Gebruik als referentie klassieke structuur van verticale coördinaten boren, hebben betere spindel stijfheid.
3. CNC draaibare swing werkbank realiseren structuur van dubbele wand ondersteuning.
4De Y-as heeft vier leidingen als steun en de hoofddrive in het midden.
5. cirkelvormig gereedschapsmagazin gecombineerd met draaibank van werktuigmachine, eenvoudige structuur en ruimtebesparing.
Kunstmatige Lidan-bedkarosserie
1De coëfficiënt van thermische uitbreiding is slechts 1/20 van het gietijzer, een kleinere thermische vervormingsfout.
2Kunstmatige lidan demping is zes keer zo hoog als gietijzer, betere trillingsprestaties.
3Eenmaal gevormd, bespaart het de daaropvolgende verwerkingstijd en kosten.
4. roomtemperatuur verharding productieproces, de precisie machine tool selectie van bed materialen.
Direct aandrijftechnologie
1Goed dynamisch antwoordvermogen
2. tegenreactievrij, geen mechanische slijtage van de transmissie
3Door middel van een koppelmotor als roterende coördinaten van de hoofddrijftechnologie
4. FMC-800 en FMC-400T C-as zijn respectievelijk uitgerust met een motor met een laag/hoge koppel snelheid, zodat het met hoge precisie kunnen beëindigen frezen en draaien.
Gedreven door het zwaartekrachtcentrum
1Sterkere en stabielere aandrijving.
2. wieg-type draaitafel met aangedreven zwaartepunt.
3- Efficiënt vibraties onderdrukken om terugslag te voorkomen.
4Om de gebruikers de ideale verwerkingsprestaties te bieden.
Technologie voor een hoge dynamische respons
1. machine-tool dynamische prestatie optimalisatie ontwerp in de bewegende onderdelen.
2. legt grote nadruk op de ontwerp van de hoge stijfheid en lichtgewicht, kracht matching van mechanische bewegende onderdelen.
3Optioneel multi-type functiedeeltjes, om de bewegende coördinatenparameter te optimaliseren.
4De dynamische prestaties van de werktuigmachine voldoen aan de eisen van de gebruiker.
Het gebruik van eindige-elementenanalyse voor hulpontwikkeling van producten
1Gebaseerd op het 3D-model, om de statische belasting en dynamische werking te simuleren.
2. Simulatie en ontwerpcorrectie voor vele malen, het nastreven van elk machineonderdeel om de ideale statische en dynamische kenmerken te bereiken, om de volledige stijfheid van het werktuig te verzekeren.
3Op de prototype machine, experimentele en modale analyse.
Elektrische spindel
1. frezen elektrische spindel is een van de belangrijkste onderdelen van het bewerkingscentrum, de serie spindel is hoge snelheid, nauwkeurig,elektrische spindel met een hoge stijfheid en een groot vermogen (optioneel elektrische spindel voor het frezen en draaien van samengestelde spindels met spindelvergrendeling en draaifunctie).
2. over de betrouwbaarheid van de hogesnelheidsspindel en de nauwkeurige stabiliteit van de werktuigmachine, enz.structureel optimalisatieontwerp van elektrische spindelkoeling en -smeermiddelHet is een van de belangrijkste technologieën voor het monitoren van de prestaties van de gemotoriseerde spindel.De belangrijkste technologie van de productie technologie van de precisie bewerking en assemblage van een stabiele massaproductie te realiseren.
3Het is geschikt voor de hoogwaardige precisiebewerking van integrale semalen in het ruimtevaartgebied, complexe lichaamsonderdelen, onderdelen van luchtvaartmotordozen, spiraalvormige paraplu-versnellingsonderdelen en vormonderdelen.
Technische parameter
| Specificaties | Eenheden | VMC800 | FMC800 | FMC800T (met draaien) | |
| Capaciteit | Max. draaiende diameter van het werkstuk | mm | - | Φ1100 | Φ1100 |
| Max. freesbreedte | mm | 1140*806 | 800 | 800 | |
| Max. freeshoogte | mm | 540 | 540 | 540 | |
| De diameter van de werktafel | mm | 1140*806 | Φ800; Φ625 | Φ800; Φ625 | |
| Max. gewicht van het werkstuk | kg | 1400 | 1400 | 1400; 700 (omdraaien) | |
| Reizen | Vervoer op de as X/Y/Z | mm | 1100/800/540 | 900/800/540 | 900/800/540 |
| A-as rotatiehoekbereik | ° | - | -130°- +130° | -130°- +130° | |
| C-as rotatiehoekbereik | ° | - | Alle hoeken | Alle hoeken | |
| Spindel | Max. spindelkoppel | N.m. | 84/125; 115.5/183 | 84/125; 115.5/183 | 84/125; 115.5/183 |
| Max. spindel snelheid | rpm | 12000; 10000 | 12000; 10000 | 12000; 10000 | |
| Nominaal vermogen van de spindelmotor | kw | 30; 24 | 30; 24 | 30; 24 | |
| Typ van gereedschapsstaaf |
| HSK-A63 | HSK-A63 | HSK-A63 | |
| Gereedschapscentrum uit het water |
| Facultatief | Facultatief | Facultatief | |
| Spindelrichting |
| - Ja, dat klopt. | - Ja, dat klopt. | - Ja, dat klopt. | |
| Positioneringsslot |
| - Nee, niet echt. | - Nee, niet echt. | - Ja, dat klopt. | |
| A-as | Type aandrijving |
| - | Direct aandrijven door een koppelmotor | Direct aandrijven door een koppelmotor |
| Het koppel van de aandrijving S1/S6 | N.m. | - | 2700 (een-aandrijving) | 2700 (een-aandrijving) | |
| C-as | Type aandrijving |
| - | Direct aandrijven door een koppelmotor | Direct aandrijven door een koppelmotor |
| Het koppel van de aandrijving S1/S6 | N.m. | - | 1240/2300 | 1490/1960 | |
| Max. voersnelheid | X/Y/Z-as | m/min | 48; 60 | 48; 60 | 48; 60 |
| A-as | rpm | - | 30 | 30 | |
| C-as | rpm | - | 75 | 600 | |
| Min-instellingseenheid | X/Y/Z-as | Ik heb het gedaan. | 1; 0.1 | 1; 0.1 | 1; 0.1 |
| C-as | ° | - | 00,001°; 0,0001° | 00,001°; 0,0001° | |
| Volledige controle in gesloten kring | X/Y/Z-as |
| Standaard | Standaard | Standaard |
| A/C-as |
| - | Standaard | Standaard | |
| Positioneringsnauwkeurigheid | X/Y/Z-as | Ik heb het gedaan. | 8; 5 | 8; 5 | 8; 5 |
| A/C-as | " | - | 8; 5 | 8; 5 | |
| Repositioneringsnauwkeurigheid | X/Y/Z-as | Ik heb het gedaan. | 5; 3 | 5; 3 | 5; 3 |
| A/C-as | " | - | 5; 3 | 5; 3 | |
| Gereedschapsmagazin | Capaciteit |
| 36 | 36 | 36 |
| Max. diameter van het gereedschap | mm | Φ125 | Φ125 | Φ125 | |
| Max. lengte van het gereedschap | mm | 230 | 230 | 230 | |
| Max. gewicht van het gereedschap | kg | 10 | 10 | 10 | |
| Aanhangsel | draadloos werkstuk meetkop | Ik heb het gedaan. | ±3 ((Repositioneringsnauwkeurigheid) | ||
| Gereedschapsinstelling | Ik heb het gedaan. | ±3 ((Repositioneringsnauwkeurigheid) | |||
| Gewicht van de machine | N.W. | kg | 14000 | 15000 | 15000 |
| CNC-systeem | Model |
| GNC61 CNC-systeem
| ||
Opmerkingen: De serie machine tools hebben ook 400Series; 600Series; 1250Series. Onder VMC serie is alleen uitgerust met X/Y/Z-as, geen A/C-as. FMC-T serie standaard:Elektrische spindel met vergrendeling en C-as met hoge snelheid. maar FMC serie elektrische spindel zonder vergrendeling en C-as lage snelheid.

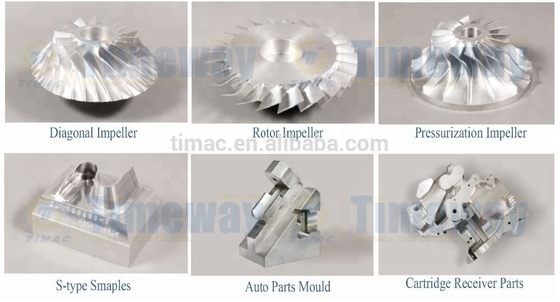

Typische voorbeelden
Werkbeelden
Diagram van snelheid, vermogen en koppel
800-serie
| Spindel van de serie 800 | |
| Spindel van de serie 800 | |
Vlakte
Planweergave ((mm)
| Model | FMC400 | FMC600 | FMC800 | FMC1250 |
| V-01 | 2882 | 3320 | 3745 | 4125 |
| V-02 | 2003 | 2414 | 2788 | 3005 |
| V-03 | 1800 | 2279 | 2751 | 2980 |
| V-04 | 4200 | 4655 | 4970 | 5320 |
| V-05 | 1400 | 1560 | 1700 | 1900 |
| V-06 | R1400 | R1420 | R1440 | R1520 |
| V-07 | R325 | R325 | R325 | R325 |
| V-08 | 235 | 245 | 265 | 280 |
| V-09 | 650 | 650 | 800 | 800 |
| V-10 | 650 | 650 | 800 | 800 |
| V-11 | 420 | 635 | 900 | 1350 |
Front View (MM)
| Model | FMC400 | FMC600 | FMC800 | FMC1250 |
| F-01 | 2388.5 | 2648.5 | 3028.5 | 3325 |
| F-02 | 1732.5 | 2075 | 2400 | 2705 |
| F-03 | 1640 | 1682 | 1706 | 1752 |
| F-04 | 240*120*100 | 240*120*100 | 280*130*75 | 280*130*100 |
