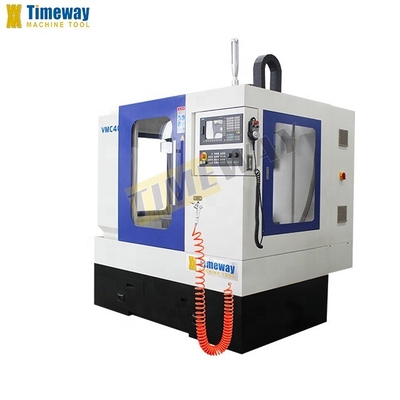

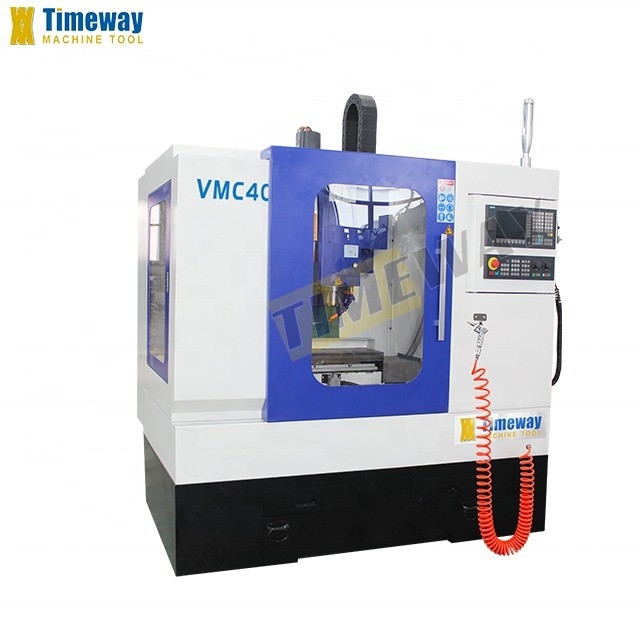

24 Gereedschapsmagazin Capaciteit VMC400 Verticaal bewerkingscentrum met 2,2 kW hoge precisie
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMAC |
| Certificering: | ISO CE |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $20,000.00/sets 1-2 sets |
| Verpakking Details: | In plywoodzakken. |
| Levering vermogen: | 300 Reeks/Reeksen per Maand |
|
Gedetailleerde informatie |
|||
| Voorwaarde: | Nieuw | Spindelconner: | ISO30 |
|---|---|---|---|
| Aantal spindels: | Alleenstaande | Type: | Verticaal |
| Afmeting ((L*W*H): | 1460x1940x2180 mm | Gewicht (T): | 1.15 T |
| Tafelgrootte (mm): | 760x210 | CNC-besturingssysteem: | FANUC |
| Aantal assen: | 3 | Tabelverplaatsing (X) (mm): | 400 |
| Tabelverplaatsing (Y) (mm): | 230 | Tabelverplaatsing (Z) (mm): | 500 |
| Positioneringsnauwkeurigheid (mm): | ±0.02 | Herhaalbaarheid (X/Y/Z) (mm): | ±0.01 |
| Versnellingsbereik van de spindel ((rpm): | 0 - 8000 t/m | Spindelmotorvermogen ((kW): | 2.2 kW |
| Max. Lijstlading (kg): | 200 kg | Min. Tijd voor gereedschapswisseling: | 6 |
| Capaciteit van het gereedschapsmagazin: | 24 | Belangrijkste verkooppunten: | Concurrerende prijs |
| Garantie: | 1 jaar | Spanning: | Zoals vereisen |
| Tipe in de handel brengen: | Warm product 2019 | Verslag van de test van de machine: | Voorziening |
| Video-uitgaande inspectie: | Voorziening | Garantie voor kerncomponenten: | 1 jaar |
| Controlesysteem: | GSK of SIEMENS | Afmetingen van de werktafel: | 210 x 760 mm |
| Laadcapaciteit: | 200 kg | Verplaatsingen: | 400/230/500 mm |
| Spindel snelheid: | 8000 tpm | Toepassing: | Kleine en partijonderdelen |
| Gewicht: | 1150/1250 kg | Kracht: | 2.2 kW |
| Toepasselijke sectoren: | Werkplaatsen voor het repareren van machines, fabrieken, andere | Locatie van de showroom: | Italië, Duitsland, de Filipijnen, Peru, Indonesië, India, Rusland, Thailand, Chili, Zuid-Afrika |
| Kerncomponenten: | andere | Haven: | Chinese haven |
Productomschrijving
Beschrijving van de producten

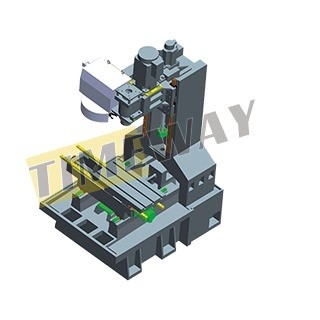

1. De belangrijkste structuur van bed & kolom nemen de hoge stijfheid gietijzer, die door middel van zeer efficiënte afzuigen warmtebehandeling, zorgen voor de stabiliteit en duurzaamheid van de nauwkeurigheid.
2Het ontwerp van de zuil is gebaseerd op de structuur met een brede span, die een hoge stijfheid en stabiliteit heeft.
3Het tegengewichtssysteem aan de achterzijde van de kolom heeft de biaxiale oriëntatie, waardoor de beweging van de spindelbox stabieler wordt en de negatieve effecten van trillingen effectief worden beperkt.
4De 3 assen worden geadopteerd P3 precisie bal schroef niveau, door de pre-strengen van dubbele moeren wasser om de stabiliteit van de positionering en herhalen positionering nauwkeurigheid te realiseren.
5De drie assen zijn allemaal uitgerust met een lineaire rollgids van hoge precisie, die de voersnelheid verhoogt en de precisie van de verwerking verzekert.

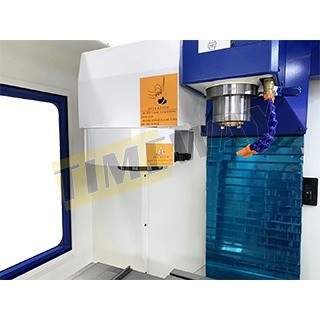

6Precision high-speed spindle unit en AC servomotor zijn verbonden door de synchrone riem, laag geluid, kleine trillingen en lage warmtewaarde, kunnen frezen, boren, boren en tikken.
7. Lange verticale reis ((Z-as reis 500mm). Ook kan worden uitgerust met de optionele 4e as voor het verdelen.
8Metalen plaat geïntegreerd ontwerp, volledig gesloten veiligheidsgordel, goede algehele en hoge afdichtingsprestaties.
2Het ontwerp van de zuil is gebaseerd op de structuur met een brede span, die een hoge stijfheid en stabiliteit heeft.
3Het tegengewichtssysteem aan de achterzijde van de kolom heeft de biaxiale oriëntatie, waardoor de beweging van de spindelbox stabieler wordt en de negatieve effecten van trillingen effectief worden beperkt.
4De 3 assen worden geadopteerd P3 precisie bal schroef niveau, door de pre-strengen van dubbele moeren wasser om de stabiliteit van de positionering en herhalen positionering nauwkeurigheid te realiseren.
5De drie assen zijn allemaal uitgerust met een lineaire rollgids van hoge precisie, die de voersnelheid verhoogt en de precisie van de verwerking verzekert.
6Precision high-speed spindle unit en AC servomotor zijn verbonden door de synchrone riem, laag geluid, kleine trillingen en lage warmtewaarde, kunnen frezen, boren, boren en tikken.
7. Lange verticale reis ((Z-as reis 500mm). Ook kan worden uitgerust met de optionele 4e as voor het verdelen.
8Metalen plaat geïntegreerd ontwerp, volledig gesloten veiligheidsgordel, goede algehele en hoge afdichtingsprestaties.
Specificatie | Eenheid | VMC400 | ||
Grootte van de werktafel | mm | 760x210 | ||
T-slots | mm | 14x3x63 | ||
Max. laadvermogen | kg | 200 | ||
X-reizen | mm | 400 | ||
Y-reizen | mm | 230 | ||
Z-reizen | mm | 500 | ||
Afstand van spindel neus tot tafeloppervlak | mm | 110-610 | ||
Afstand van de spindelas naar de kolom | mm | 320 | ||
Spindelconic | ISO30 | |||
Max. spindel snelheid | rpm | 8000 | ||
Druk | MPa | 0.6 | ||
Spindel | Vermogen van de servomotor | kw | 2.2 | |
Spindelmotorkoppel | N.m. | 27 | ||
X/Y/Z-as | Aandrijvingsmoment van de motor | N.m. | 4 | |
Voedingssnelheid | mm/min | 5000 | ||
Snel voedingssnelheid | mm/min | 12000 | ||
Koelmiddelpomp | Motorvermogen van koelmiddel | w | 120 | |
Nominale stroom | L/min | 25 | ||

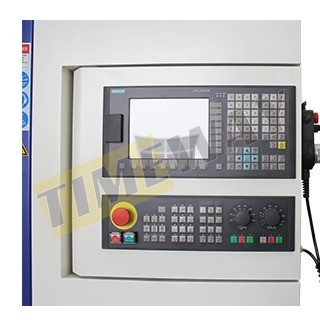

Controller | - | SINUMERIK 808D | ||
Platte scherm | - | 7.2" LCD-platenscherm | ||
Regelaas | Multi-assige voedingscontroleur | - | Drie assen ((X/Y/Z) | |
Minimale commando-increment | mm | 0.001 | ||
Minimale input-inkrement | mm | 0.001 | ||
Positioneringsnauwkeurigheid | mm | ±0.02 | ||
Herhalende nauwkeurigheid | mm | ±0.01 | ||
N.W/G.W. | kg | 1150/1250 | ||
Verpakkingsmaat | cm | 146x194x218 | ||

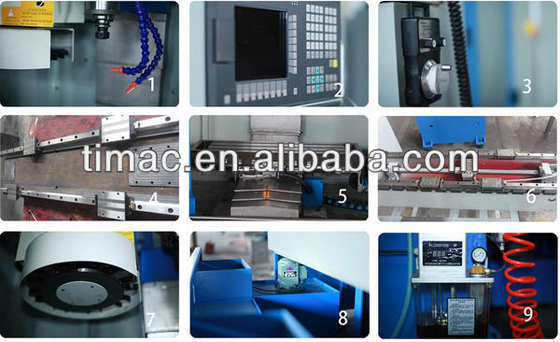

Gegooid zand van hars X、Y、Z rails gebruiken geïmporteerde lineaire leidingen X、Y、Z rails adopteert roestvrij staal telescopisch deksel Standaard met riem aangedreven spindel, optioneel voor rechtstreeks aangedreven spindel Pneumatische cilinder van Taiwan Taiwan TAC, carousel type en schijftype zijn optioneel beschikbaar Geïmporteerde lagers voor loodschroeven Koppelingen bij invoer Het balanceringssysteem voor het voorraadmateriaal heeft als optie zware gieten of stikstofbalanceringssysteem. Volledige omheining Rigid taping Spindelcentrale luchtblaas Werklamp Pilotlamp USB- en LAN-interface Handmatige pulsgenerator (MPG) Gecentraliseerd automatisch smeersysteem Koelsysteem warmtewisselaar voor elektrische kast Niveaublokken en -bouten Gereedschapskist en gereedschap CNC-controller | De 4e as bedrading NC draaitafel rechtstreeks aangedreven spindel Circulaire koelmiddelmond Koelmiddel door spindel ((CTS) Spindelolie koeler Airconditioning ((A/C) voor elektrische kast Automatisch systeem voor het meten van de lengte van het gereedschap Automatisch meetsysteem voor het werkstuk Schroefconveyor voor splijtstukken met een breedte van niet meer dan 50 mm Hoogdrukwaterspoelsysteem Veiligheidsdeur Olie-slimmer |
