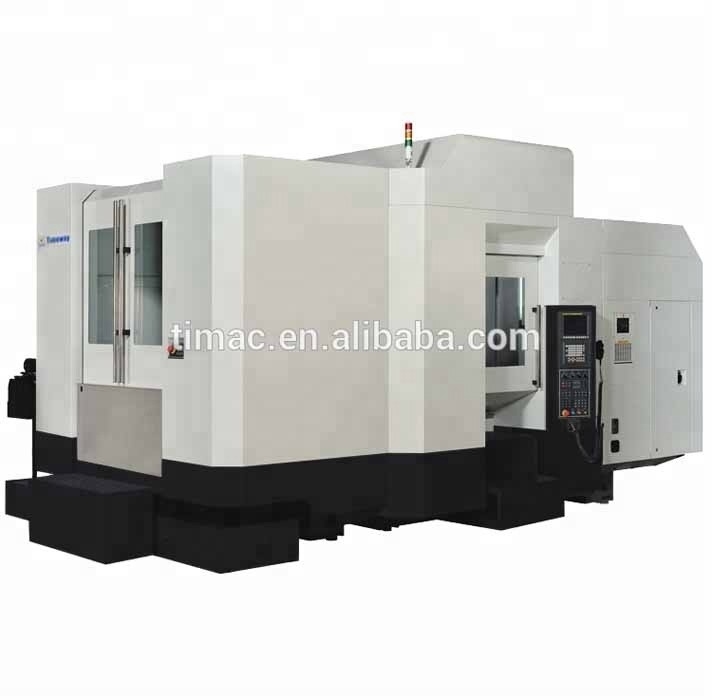

Uitwisselingstafel CNC horizontale boormachine Centrum met 500 6000 r.p.m. Spindel snelheid
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TIMEWAY TIMAC |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $300,000.00/sets >=1 sets |
| Verpakking Details: | Houten Pallet of Geval |
| Levering vermogen: | 100 sets per maand |
|
Gedetailleerde informatie |
|||
| Voorwaarde: | Nieuw | Spindelconner: | BT2vrijwilligerswerk |
|---|---|---|---|
| Aantal spindels: | Alleenstaande | Type: | horizontaal |
| Afmeting ((L*W*H): | 3800 x 6200 x 3200 mm | Gewicht (T): | 15 t |
| Tafelgrootte (mm): | andere | CNC-besturingssysteem: | FANUC |
| Aantal assen: | 3 | Tabelverplaatsing (X) (mm): | 1050 |
| Tabelverplaatsing (Y) (mm): | 900 | Tabelverplaatsing (Z) (mm): | 1050 |
| Positioneringsnauwkeurigheid (mm): | ±0.001 | Herhaalbaarheid (X/Y/Z) (mm): | 0,001 |
| Versnellingsbereik van de spindel ((rpm): | 500 tot 6000 t/m | Spindelmotorvermogen ((kW): | 18.5 |
| Max. Lijstlading (kg): | 1000 kg | Min. Tijd voor gereedschapswisseling: | 4 |
| Capaciteit van het gereedschapsmagazin: | 24 | Belangrijkste verkooppunten: | Hoge nauwkeurigheid |
| Garantie: | 12 maanden | Spanning: | 380V/50Hz |
| Tipe in de handel brengen: | Gewoon product | Verslag van de test van de machine: | Voorziening |
| Video-uitgaande inspectie: | Voorziening | Garantie voor kerncomponenten: | 1 jaar |
| Tafelgrootte: | 630X630mm | Nummer van de tabel: | 2 stuks |
| Indexering van tabellen: | 0.001° | Spindel snelheid: | 6000 rpm |
| Tool tijdschrift: | Disc 24 stuks | X-asverkeer: | 1050mm |
| Y asreis: | 900 mm | Garantieperiode: | 1 jaar |
| Toepasselijke sectoren: | Fabriek | Locatie van de showroom: | Mexico, Rusland, Roemenië, Zuid-Afrika |
| Kerncomponenten: | PLC's | Haven: | Chinese haven |
Productomschrijving
Productbeschrijving

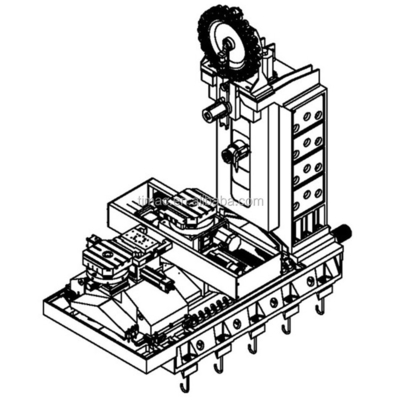

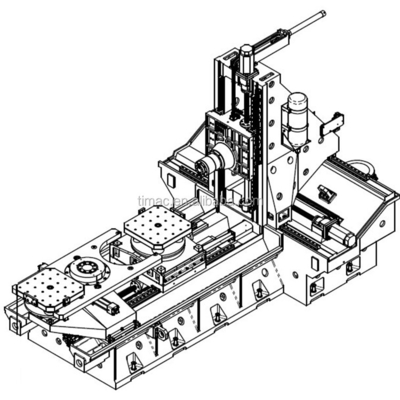

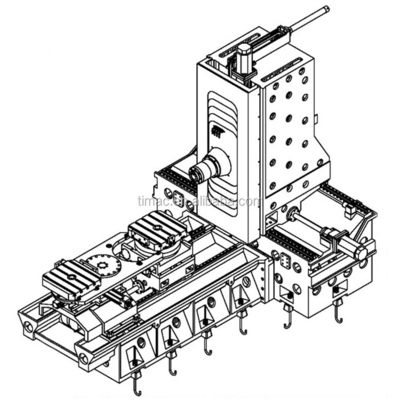

Verwisselingstafel Horizontaal bewerkingscentrum
Specificatie
Technische parameters | Eenheid | H3 APC | H4 APC | H5 APC | H6 APC |
Draagbare afmetingen | mm | 300x300 | 400x400 | 500x500 | 630x630 |
Werktafelnummer | - | 2 | 2 | 2 | 2 |
Indexering van de werktafel | ° | 0.001° | 0.001° | 0.001° | 0.001° |
Laadcapaciteit van de werktafel | kg | 250kgx2 | 1000kgx2 | 600kgx2 | 1000x2 |
T slot van de werktafel (no-sizexdistance) | - | 24-M12 ((80x80) | 5-14x80 | 5-14x100 | 24-M16 (125x125) |
X-asverkeer | mm | 460 | 600 | 900 | 1050 |
Y-asreizen | mm | 350 | 600 | 800 | 900 |
Z-asreizen | mm | 350 | 600 | 800 | 1050 |
Afstand van spindelcentrum tot werktafel | mm | 60 tot en met 410 | 0-600 | 0-800 | 0-900 |
Spindelconic (stijl/diameter) | - | BT1vervoer | BT1vervoer | BT1vervoer | BT1vervoer |
Max. spindel snelheid | rpm | 10000 | 10000 | 6000 | 6000 |
ATC-stijl/station | - | Disc/24 stuks | Disc/24 stuks | Disc/24 stuks | Disc/24 stuks |
Max. werktuigdiameter | mm | 300 | 300 | 350 | 350 |
Max. lengte van het gereedschap | mm | Φ80 | Φ80 | Φ127 | Φ127 |
Max. gewicht van het gereedschap | kg | 7 | 7 | 15 | 15 |
Hoofdmotor | kw | - Vijf tot zeven.5 | 15 tot 18.5 | 15 | 15 tot 18.5 |
Nettogewicht (ongeveer) | kg | 6300 | 15000 | 10000 | 15000 |
Algemene afmetingen (LxWxH) | mm | 2220x3000x2400 | 2620x4000x2600 | 3530x4600x2800 | 3800x6200x3200 |
Hoofdconfiguratie en accessoires:
1. Harsensandgieten;
2. X, Y, Z rails neemt geïmporteerde lineaire geleiding;
3. X, Y, Z rails hebben een telescopisch deksel van roestvrij staal;
4. standaard met riem aangedreven spindel, H3APC/H4APC is rechtstreeks aangedreven spindel;
5. pneumatische cilinder van Taiwan;
6. Taiwan ATC, schijftype en ketentype zijn optioneel verkrijgbaar;
7. Geïmporteerde lagers voor kopdraaien;
8. Importkoppeling;
9. het balanceringssysteem voor het hoofd heeft een stikstofbalansysteem of een hydraulisch balansysteem als optie;
10. Verwisselbare NC-roterende werktafel (as B);
11. Werklamp;
12. Pilotlamp;
13. USB- en internetinterface;
14. Handmatige pulsgenerator (MPG);
15Centraal automatisch smeersysteem.
16- Koelsysteem.
17. Warmtewisselaar voor elektrische kast;
18. Niveaublokken en -bouten;
19. gereedschapskist en gereedschap;
20. CNC-controller: KND, GSK, HNC (China); SIEMENS, FANUC, MITSUBISHI, FAGOR, enz.
2. X, Y, Z rails neemt geïmporteerde lineaire geleiding;
3. X, Y, Z rails hebben een telescopisch deksel van roestvrij staal;
4. standaard met riem aangedreven spindel, H3APC/H4APC is rechtstreeks aangedreven spindel;
5. pneumatische cilinder van Taiwan;
6. Taiwan ATC, schijftype en ketentype zijn optioneel verkrijgbaar;
7. Geïmporteerde lagers voor kopdraaien;
8. Importkoppeling;
9. het balanceringssysteem voor het hoofd heeft een stikstofbalansysteem of een hydraulisch balansysteem als optie;
10. Verwisselbare NC-roterende werktafel (as B);
11. Werklamp;
12. Pilotlamp;
13. USB- en internetinterface;
14. Handmatige pulsgenerator (MPG);
15Centraal automatisch smeersysteem.
16- Koelsysteem.
17. Warmtewisselaar voor elektrische kast;
18. Niveaublokken en -bouten;
19. gereedschapskist en gereedschap;
20. CNC-controller: KND, GSK, HNC (China); SIEMENS, FANUC, MITSUBISHI, FAGOR, enz.
Facultatieve configuratie en accessoires:
1. ZF- of BF-reducer;
2. cirkelvormig koelmiddelstuk;
3. koelmiddel via spindel (CTS);
4. Spindelolie koeler;
5. airconditioner (A/C) voor elektrische kast;
6Automatisch systeem voor het meten van de lengte van het gereedschap;
7Automatische meetsystemen voor werkstukken;
8. ketenchipconveyor;
2. cirkelvormig koelmiddelstuk;
3. koelmiddel via spindel (CTS);
4. Spindelolie koeler;
5. airconditioner (A/C) voor elektrische kast;
6Automatisch systeem voor het meten van de lengte van het gereedschap;
7Automatische meetsystemen voor werkstukken;
8. ketenchipconveyor;
