Timeway-apparatuur kan worden gebruikt voor het verwerken van de carrosserie, toren, krukkas, cilinderkop, autoonderdelen, cameravorm (holte), shell, differentiële shell en andere onderdelen
 |

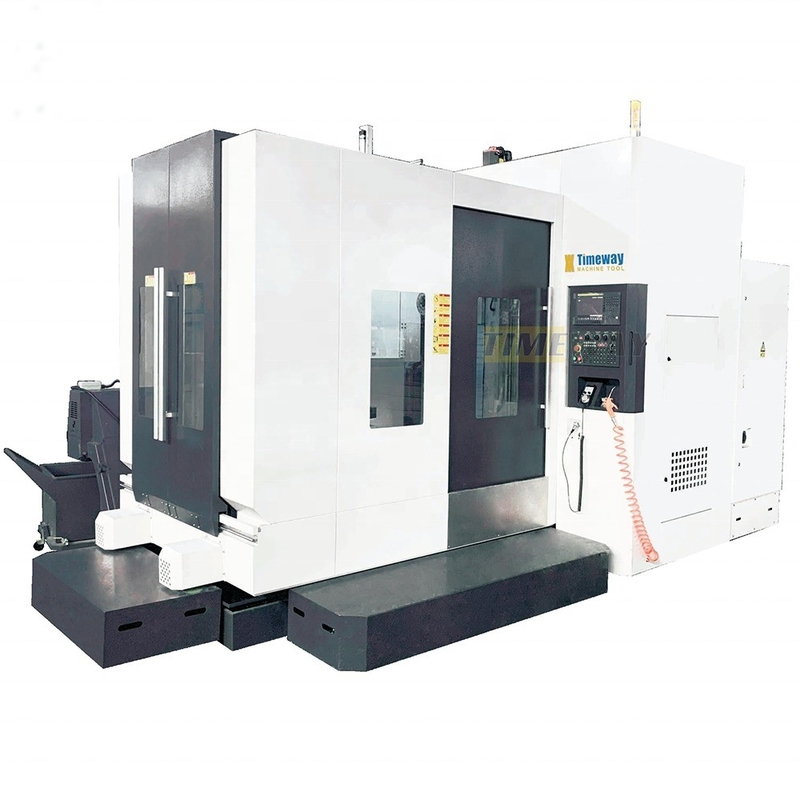

Max. Tafelbelasting van 600 kg Hoogprecisie Cnc Horizontaal Bewerkingscentrum voor Metaal
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TIMEWAY |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $100,000.00/sets 1-2 sets |
| Verpakking Details: | Houten koffer/pallet |
| Levering vermogen: | 150 sets per maand |
|
Gedetailleerde informatie |
|||
| Voorwaarde: | Nieuw | Spindelconner: | BT2vrijwilligerswerk |
|---|---|---|---|
| Aantal spindels: | Alleenstaande | Type: | horizontaal |
| Afmeting ((L*W*H): | 3500x2900x3280 | Gewicht (T): | 5.5 t |
| Tafelgrootte (mm): | andere | CNC-besturingssysteem: | GSK |
| Aantal assen: | 3 | Tabelverplaatsing (X) (mm): | 800 |
| Tabelverplaatsing (Y) (mm): | 600 | Tabelverplaatsing (Z) (mm): | 500 |
| Positioneringsnauwkeurigheid (mm): | ±0.008 | Herhaalbaarheid (X/Y/Z) (mm): | ±0.005 |
| Versnellingsbereik van de spindel ((rpm): | 1 - 8000 t/m | Spindelmotorvermogen ((kW): | 11 |
| Max. Lijstlading (kg): | 600 kg | Voersnelheid (mm/min): | 1 - 8000 mm/min |
| Min. Tijd voor gereedschapswisseling: | 3 | Capaciteit van het gereedschapsmagazin: | 24 |
| Belangrijkste verkooppunten: | Automatisch | Garantie: | 1 jaar |
| Spanning: | 220V/380V/400V | Tipe in de handel brengen: | Gewoon product |
| Verslag van de test van de machine: | Niet beschikbaar | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Type machine: | CNC horizontaal bewerkingscentrum |
| Naverkoopservice: | Videotechnische ondersteuning | Functie: | Metalenbewerking |
| Na garantie service: | Online | Model: | HMC500 |
| Controlesysteem: | GSK | Tafelgrootte: | 500 x 500 mm |
| Aantal as: | 3 | Reizen op de X-as: | 800 mm |
| Y-as Reis: | 600 mm | Toepasselijke sectoren: | Werkplaatsen voor het repareren van machines, fabrieken, andere |
| Locatie van de showroom: | Canada, Frankrijk, Brazilië, Peru, Indonesië, Mexico, Rusland, Roemenië, Australië | Kerncomponenten: | andere |
| Snel voedingssnelheid ((m/min): | 11.1 | Haven: | Chinese haven |
Productomschrijving
Beschrijving van de producten
Kenmerken
* Suitable for machining periodic parts * Suitable for machining parts with complex shapes * Suitable for machining high-efficiency and high-precision workpieces * For workpieces with suitable batch sizesSpecificatie | Eenheid | HMC500 | ||||

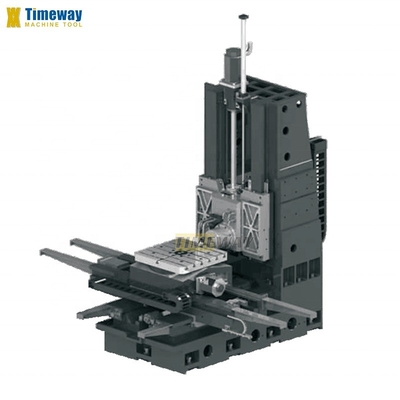

Machinestructuur | - | Kruistypes | ||||
X-asverkeer | mm | 800 | ||||
Y-asreizen | mm | 600 | ||||
Z-asreizen | mm | 500 | ||||
Vermogen van de motor om de aandrijving te vergroten | - | 8 | ||||
Tafelgrootte | mm | 500 × 500 | ||||
Indexering van tabellen | ° | 1°x360 | ||||
T-slot van de werktafel (nr. breedte/pitch) | - | 5-14-80 | ||||
Roteringssnelheid van de werktafel | rpm | 11.1 | ||||
laadvermogen | kg | 600 | ||||
Vergrendelingskracht (35 kg / cm2) | Gewicht van het product | 3000 | ||||
Afstand spindle centrum naar tafel | mm | 100-700 | ||||
Afstand spindel neus naar het midden van de tafel | mm | 140 tot en met 640 | ||||
Spindelconic | - | BT2vrijwilligerswerk | ||||
spindel snelheid | rpm | 8000 | ||||
Hoofdmotorvermogen | kw | 11 | ||||
Servomotor met X/Y/Z-as ((FANUC) | - | Bis12/Bis12/Bis12 | ||||
Versnellingstijd voor het snijden op de as X/Y/Z | mm/min | 1-8000 | ||||
Snelvoersnelheid op de as X/Y/Z | m/min | 30/30/30 | ||||
X/Y/Z-as spoortype | - | Lineair | ||||
X-/Y-/Z-aspositiegewogenheid | mm | ±0.008 | ||||
X/Y/Z-as herpositioneringsnauwkeurigheid | mm | ±0.005 | ||||
Positiekennis van de B-as | " | ± 10" | ||||
ATC-capaciteit (stijl) | gereedschappen | 24 (Disc) | ||||
Werktuigwisseltijd ((gereedschap naar gereedschap) | sec. | 2.7 | ||||
Max. gewicht van het gereedschap | kg | 8 | ||||
Max. werktuigdiameter | mm | Φ78/Φ125 | ||||
Max. lengte van het gereedschap | mm | 300 | ||||
Max. gewicht van het gereedschap | kg | 8 | ||||
Vermogen | KVA | 25 | ||||
De luchtdruk vereist | kg/cm2 | 8 | ||||
Gewicht van de machine | kg | 5500 | ||||
Algemene afmetingen (L x W x H) | mm | 3500x2900x3280 | ||||
·met een vermogen van meer dan 50 W · Taiwan precision lineaire geleiding of geharde schuifgeleiding; · X-, Y- en Z-rails hebben een telescopische dekking voor de geleidingen · Standaard met riem aangedreven spindel; • pneumatische cilinder van Taiwan; · Taiwan ATC, schijftype en ketentype zijn optioneel beschikbaar; · Geïmporteerde lagers voor loodrijzen • Koppelingen bij invoer • het balanceringssysteem voor de voorraad heeft als optie een stikstofbalanssysteem of een hydraulisch balanssysteem; ·Werklamp ·Pilotlamp; | ·Verminderaar ZF of BF; ·Circulaire koelmiddelmond ·airconditioning (A/C) voor elektrische kast; · Spindelolie koeler ·Automatisch systeem voor het meten van de lengte van het gereedschap ·Automatische systemen voor het meten van het werkstuk |
Een automatische gereedschapsschakelaar bestaat uit een gereedschapsmagazin en een gereedschapsschakelaar. Automatic tool changer is installed separately from machine tool with thepurpose of preventing adverse influences of vibration during running of runningof automatic tool changer and other reasons on precision.

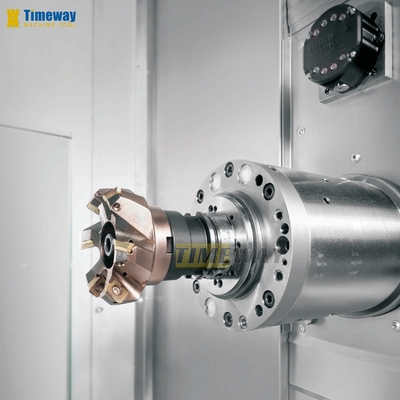

Het spindelcomponent is een van de uitvoeringscomponenten van de vormbeweging van het bewerkingscentrum en het spindelcomponent van het bewerkingscentrum moet een hoge loopnauwkeurigheid hebben,langetermijn accuraatheidsbehoud en langetermijn accuraatheidsstabiliteit.
Het digitale besturingssysteem kan de werktuigmachine bedienen om de werktuigen automatisch te selecteren en te vervangen volgens verschillende verwerkingsprocedures.en voltooien van de meervoudige verwerking op meerdere oppervlakken van het werkstuk in volgorde.
Toepassingsgebied
Waarom u ons kiest
V: Waarom kies je voor Timeway Machine?
A: 1, hoge kwaliteit met een concurrerende prijs;
2. Professionele R & D-team en 25 jaar export ervaring;
3. Exporteerd naar meer dan 60 landen;
4. CE- en ISO-certificaten;
5. 24 uur ONLINE SERVICE (SKYPE, WhatsApp, Wechat, Trademanager);
6. 12 maanden kwaliteitsgarantie;
7. Buitenlandse ingenieurs beschikbaar voor het oplossen van problemen;
V: Heeft u QC of veiligheidsnormen voor uw machines?
A: ja, we hebben een zeer strenge kwaliteitscontrole afdeling opgericht om goede kwaliteit te garanderen.
V: Wat is de MOQ?
A: 1 set (alleen sommige goedkope machines zijn meer dan 1 set)
V: Hoe zit het met de betalingsvoorwaarden?
A: (1) T/T met 30% voorschot en 70% saldo vóór verzending;
(2) Onherroepelijke LC bij zicht;
(3) Western Union, MoneyGram, enz.
V: Hoe zit het met de garantie?
A: De garantieperiode is één jaar na levering. Zelfs na de periode leveren wij levenslange service voor de machine.
