Uitgerust met vierde as voor het bewerken van ronde stukken.
Uitgerust met een NC-roterende tafel van het type wieg B+C-as.
Uitgerust met een A+C-as NC draaitafel.
Uitgerust met draaikop (as B) + NC draaitafel (as C).
 |
Tafelvervoer Y mm 1300 Verticaal CNC-bewerkingscentrum met max.
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TIMAC |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $61,899.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (kan gefumineerd worden) |
| Levering vermogen: | 150 sets per maand |
|
Gedetailleerde informatie |
|||
| Voorwaarde: | Nieuw | Spindelconner: | BT2vrijwilligerswerk |
|---|---|---|---|
| Aantal spindels: | Alleenstaande | Type: | Verticaal |
| Afmeting ((L*W*H): | 3820x2560x3100 | Gewicht (T): | 3 T |
| Tafelgrootte (mm): | 320x800 | CNC-besturingssysteem: | GSK, FANUC, MITSUBISHI, KND, Siemens |
| Aantal assen: | 3 | Tabelverplaatsing (X) (mm): | 1200 |
| Tabelverplaatsing (Y) (mm): | 1300 | Tabelverplaatsing (Z) (mm): | 700 |
| Positioneringsnauwkeurigheid (mm): | 0.04mm | Herhaalbaarheid (X/Y/Z) (mm): | 0,008 |
| Spindelmotorvermogen ((kW): | 18.5 | Max. Lijstlading (kg): | 500 kg |
| Min. Tijd voor gereedschapswisseling: | 2 | Capaciteit van het gereedschapsmagazin: | 16, 24 |
| Belangrijkste verkooppunten: | Multifunctioneel | Garantie: | 1 jaar |
| Spanning: | Klantvereiste | Tipe in de handel brengen: | Gewoon product |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Grootte van de werktafel (WxL): | 710x1400 |
| T-slot (nr./breedte/pitch): | 5/18/152.5 | Laadcapaciteit: | 1200 |
| Langeafstandsverkeer (X): | 1300 | Kruisvervoer (Y): | 700 |
| Verticale beweging (Z): | 650 | Afstand van spindel neus tot tafel: | 150-800 |
| Afstand van het spindelcentrum tot de kolom: | 785 | Spindel snelheid: | 8000 |
| Toepasselijke sectoren: | Werkplaatsen voor het repareren van machines, fabrieken | Locatie van de showroom: | Filippijnen, Marokko, VAE, Colombia, Bangladesh |
| Kerncomponenten: | Motor | Haven: | Chinese haven |
Productomschrijving
Beschrijving van de producten
Toepassingen van het verticale bewerkingscentrum:
De VMC-serie verticale bewerkingscentrum is een verticale bewerkingscentrum gecontroleerd door CNC (computer numerieke besturing apparaat) en het uitvoeren van snijverwerking.met een gewicht van niet meer dan 50 kg; het kan de verwerking van complexe, precieze, kleine batch en multi-variëteit onderdelen oplossen.

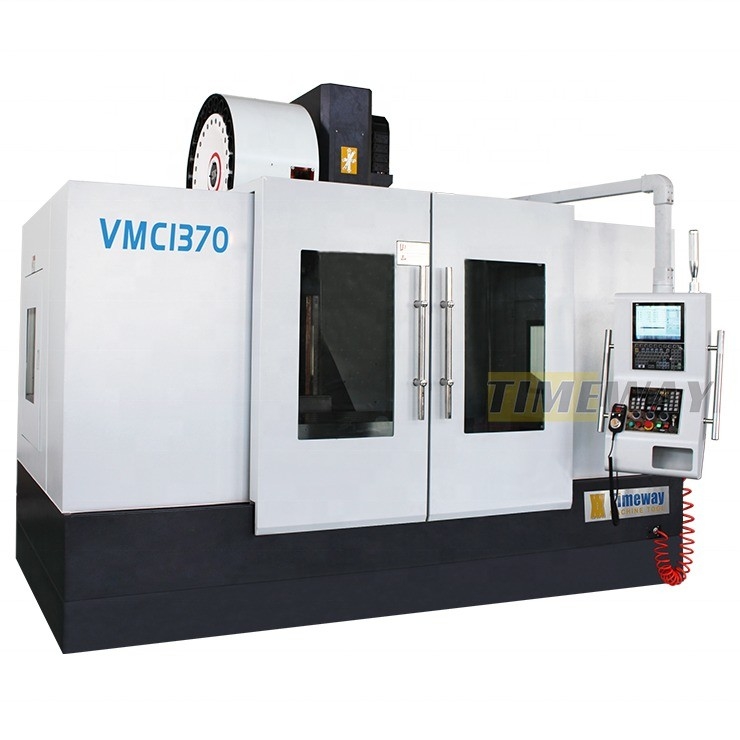

Specificatie | Eenheid | VMC1370 | VMC1580 | VMC1690 | VMC1890 | |||
Grootte van de werktafel (WxL) | mm | 710x1400 | 800x1700 | 900x1800 | 900x2000 | |||
T-slot (nr./breedte/pitch) | mm | 5/18/152.5 | 5/22/135 | 5/22/165 | 5/22/165 | |||
Laadcapaciteit | kg | 1200 | 1500 | 1600 | 1600 | |||
Langeafstandsverkeer (X) | mm | 1300 | 1500 | 1600 | 1800 | |||
Kruisvervoer (Y) | mm | 700 | 800 | 900 | 900 | |||
Verticale beweging (Z) | mm | 650 | 700 | 680 | 800 | |||
Afstand van spindel neus tot tafel | mm | 150-800 | 185-885 | 160-840 | 160 tot en met 960 | |||
Afstand van het spindelcentrum tot de kolom | mm | 785 | 810 | 950 | 950 | |||
Spindelconic | - | BT2vrijwilligerswerk | BT2vrijwilligerswerk | BT2vrijwilligerswerk | BT2vrijwilligerswerk | |||
Spindel snelheid | rpm | 8000 | 8000 | 6000 | 6000 | |||
Snelvoersnelheid op de as X/Y/Z | m/min | 12/12/12 | 12/12/12 | 12/12/10 | 12/12/10 | |||
Het moment van de voermotor op de as X/Y/Z | N.m. | 23/23/23 | 27/27/27 | 35/35/35 | 40/40/40 | |||
X-/Y-/Z-aspositiegewogenheid | mm | 0.015 | 0.015 | 0.015 | 0.015 | |||
X/Y/Z-as herpositioneringsnauwkeurigheid | mm | 0.01 | 0.01 | 0.01 | 0.01 | |||
Hoofdmotorvermogen | kw | 15/18.5 | 15/18.5 | 15/18.5 | 15/18.5 | |||
Luchtdrukbron | kg/cm2 | 8 | 8 | 8 | 8 | |||
Vermogen | Qua | 30 | 30 | 35 | 40 | |||
Capaciteit van het gereedschapsmagazin | T | 24 (Disc) | 24 (Disc) | 24 (Disc) | 24 (Disc) | |||
Gidstype | - | Glijdend (Y-as vier rails) | Glijdend (Y-as vier rails) | Glijdend (Y-as vier rails) | Glijdend (Y-as vier rails) | |||
Gewicht van de machine | kg | 11000 | 14000 | 15000 | 15500 | |||
Afmetingen van de machine (LxWxH) | mm | 3820x2560x3100 | 4200x3520x3055 | 4280x3700x3220 | 4590x3960x3440 | |||
√ FANUC 0i MF CNC-systeem √ X/Y: lineaire geleidingsrails, Z: schuifgeleidingsrails √ Taiwan BT40 spindel, 8000 rpm √ Taiwanse schijftype ATC met 24 instrumenten √ Volledige behuizing √ Handmatige pulsgenerator (MPG) √ USB- en LAN-interface √ Werklamp √ Pilotlamp √ koelsysteem √ Centraal automatisch smeersysteem √ Spindelluchtblaas √ Luchtpistool √ Fressboord en -schok √ Warmtewisselaar voor elektrische kast √ Gereedschappen en gereedschapskist √ Evenwichtige wig & bouten √ Handleiding (Engels) | _MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ vierde as _ Directe aandrijvende spindel (10000, 12000, 15000 tpm) _ Circulaire koelmiddel spuit Koelmiddel door spindel (CTS) _ Spindelolie koeler Airconditioner _ Chain-type chipconveyor - Waterspistol. _ Veiligheidsdeur _ Gereedschapsmetersysteem _ Werkstukmetingsysteem |
Detail van de machine
Ik heb het niet gedaan. Ik heb het niet gedaan.

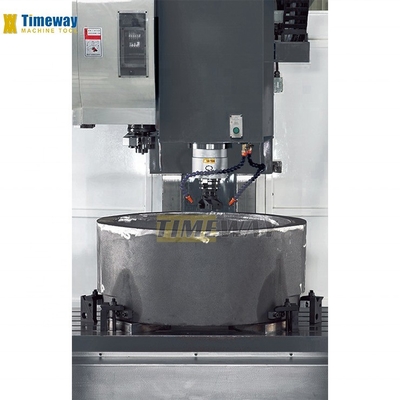

>> Een gehard en fijn gegrond werktafeloppervlak zorgt voor een hoge stijfheid.
>> Optioneel Taiwan TJR NC draaitafel voor 4e as om ronde stukken te verwerken en 4-assen koppeling te realiseren.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Grote werkruimte kan voldoen aan de verwerkingsvereisten van stukken van verschillende grootte.
>> De telescopische behuizing van roestvrij staal beschermt de machineleidingen en de kogelschroef effectief tegen beschadiging.
Ik heb het niet gedaan. Ik heb het niet gedaan.

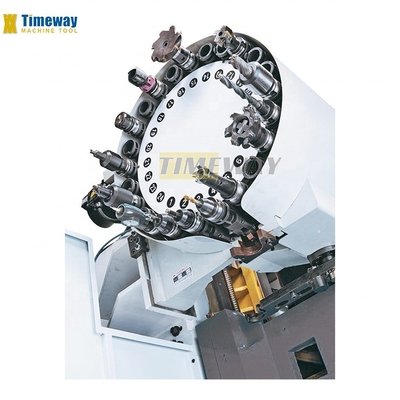

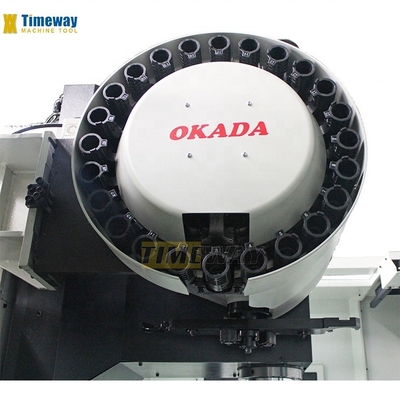

>> Kies Taiwan BT40 schijftype gereedschapsmagazin, methoge concentrisiteit, laag lawaai, snelle gereedschapsschakeling, hoge precisie, lange levensduur.
Ik heb het niet gedaan. Ik heb het niet gedaan.

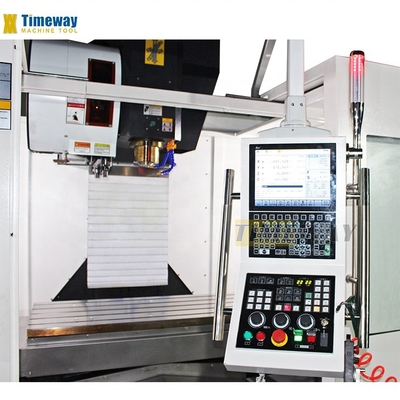

>> Stabiel CNC-systeem garandeert alle werkprestaties van het CNC-verticale bewerkingscentrum.
>> Mitsubishi CNC systeem is optioneel.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Kettingchipconveyor is optioneel.
Waarom u ons kiest
Renishaw laserinterferometer voor CNC-verticaal bewerkingscentrum:
Voordat de machine wordt geleverd, wordt er een UK RENISHAW laser gebruikt om dynamische precisie-tests en offset uit te voeren, zodat de machine de hoge positioneringsnauwkeurigheid en re-positioneringsnauwkeurigheid heeft.
