2s Werktuigwisseltijd KND CNC-freesmachine voor metaal Horizontaal bewerkingscentrum
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TIMAC |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $49,998.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (kan gefumineerd worden) |
| Levering vermogen: | 150 sets per maand |
|
Gedetailleerde informatie |
|||
| Voorwaarde: | Nieuw | Spindelconner: | BT2vrijwilligerswerk |
|---|---|---|---|
| Aantal spindels: | Alleenstaande | Type: | horizontaal |
| Afmeting ((L*W*H): | 3500x2900x3280 | Gewicht (T): | 5.5 t |
| Tafelgrootte (mm): | 500x500 | CNC-besturingssysteem: | GSK, FANUC, MITSUBISHI, KND, Siemens |
| Aantal assen: | 3 | Tabelverplaatsing (X) (mm): | 600 |
| Tabelverplaatsing (Y) (mm): | 650 | Tabelverplaatsing (Z) (mm): | 550 |
| Positioneringsnauwkeurigheid (mm): | 0.04mm | Herhaalbaarheid (X/Y/Z) (mm): | 0,008 |
| Spindelmotorvermogen ((kW): | 11 | Max. Lijstlading (kg): | 500 kg |
| Min. Tijd voor gereedschapswisseling: | 2 | Capaciteit van het gereedschapsmagazin: | 16, 24 |
| Belangrijkste verkooppunten: | Multifunctioneel | Garantie: | 1 jaar |
| Spanning: | Klantvereiste | Tipe in de handel brengen: | Gewoon product |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Draagbare afmetingen: | 500x500 |
| Indexering van de werktafel: | 0,001 | T-slot van de werktafel (no. sizexdistance): | 5/14/80 |
| Roteringssnelheid van de werktafel: | 16.6 | Laadcapaciteit van de werktafel: | 500 |
| Vergrendelingskracht (35 kg/cm2): | 2500 | X-asverkeer: | 600 |
| Y asreis: | 620 | Z-as Reizen: | 550 |
| Snelvoersnelheid op de as X/Y/Z: | 11/28/18 | Toepasselijke sectoren: | Werkplaatsen voor het repareren van machines, fabrieken |
| Locatie van de showroom: | Filippijnen, Marokko, VAE, Colombia, Bangladesh | Kerncomponenten: | Motor |
| Haven: | Chinese haven | ||
Productomschrijving
Beschrijving van de producten
Specificatie | Eenheid | HMC500 | HMC630 |
Draagbare afmetingen | mm | 500 × 500 | 630x630 |
Werktafelnummer | stuks | 1 | 1 |
Indexering van de werktafel | ° | 0.001° | 0.001° |
T-slot van de werktafel (no. sizexdistance) | - | 5/14/80 | 5/18/122 |
Roteringssnelheid van de werktafel | rpm | 16.6 | 11.1 |
Laadcapaciteit van de werktafel | kg | 500 | 800 |
Vergrendelingskracht (35 kg/cm2) | Gewicht van het product | 2500 | 4000 |
X-asverkeer | mm | 600 | 1200 |
Y-asreizen | mm | 620 | 800 |
Z-asreizen | mm | 550 | 700 |
Afstand van spindelcentrum tot werktafel | mm | 150 tot en met 750 | -60-740 |
Afstand van de spindel neus tot het wortable centrum | mm | 150-700 | 215 tot en met 880 |
Spindelconic | - | BT2vrijwilligerswerk | BT2vrijwilligerswerk |
Max. spindel snelheid | rpm | 8000 | 6000 |
ATC-stijl/station | - | 24 (Disc) | 24 (Disc) |
Max. werktuigdiameter | mm | Φ78/Φ125 | Φ78/Φ125 |
Max. lengte van het gereedschap | mm | 300 | 300 |
Max. gewicht van het gereedschap | kg | 8 | 8 |
Tijd voor gereedschapswisseling | sec. | 7 | 7 |
Versnellingsversnelling op de as X/Y/Z | mm/min | 1-8000 | 1-8000 |
Snelvoersnelheid op de as X/Y/Z | m/min | 30/30/30 | 20/12/20 |
Type geleidingsweg van de X/Y/Z-as | - | Lineair | X/Z: lineair/Y: glijdend |
X-/Y-/Z-aspositiegewogenheid | mm | 0.01 | 0.01 |
X/Y/Z-as herpositioneringsnauwkeurigheid | mm | 0.008 | 0.006 |
Positiekennis van de B-as | sec. | 10" | 10" |
Hoofdmotorvermogen | kw | 11 | 15/18.5 |
Het moment van de voermotor op de as X/Y/Z | NM | 11/28/18 | 16/18/20 |
B-as voedingsmotorkoppel | NM | 15 | 15 |
Vermogen | KVA | 50 | 50 |
Luchtdruk | kg/cm2 | 8 | 8 |
CNC-systeem | - | FANUC | FANUC |
Gewicht van de machine | kg | 7000 | 8000 |
Afmetingen van de machine (LxWxH) | mm | 3500x2900x3280 | 4285x3120x3280 |
√ FANUC 0i MF CNC-systeem √ X/Y: lineaire geleidingsrails, Z: schuifgeleidingsrails √ Taiwan BT40 spindel, 8000 rpm √ Taiwanse schijftype ATC met 24 instrumenten √ Volledige behuizing √ Handmatige pulsgenerator (MPG) √ USB- en LAN-interface √ Werklamp √ Pilotlamp √ koelsysteem √ Centraal automatisch smeersysteem √ Spindelluchtblaas √ Luchtpistool √ Fressboord en -schok √ Warmtewisselaar voor elektrische kast √ Gereedschappen en gereedschapskist √ Evenwichtige wig & bouten √ Handleiding (Engels) | _MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ vierde as _ Directe aandrijvende spindel (10000, 12000, 15000 tpm) _ Circulaire koelmiddel spuit Koelmiddel door spindel (CTS) _ Spindelolie koeler Airconditioner _ Chain-type chipconveyor - Waterspistol. _ Veiligheidsdeur _ Gereedschapsmetersysteem _ Werkstukmetingsysteem |
Detail van de machine
Ik heb het niet gedaan. Ik heb het niet gedaan.

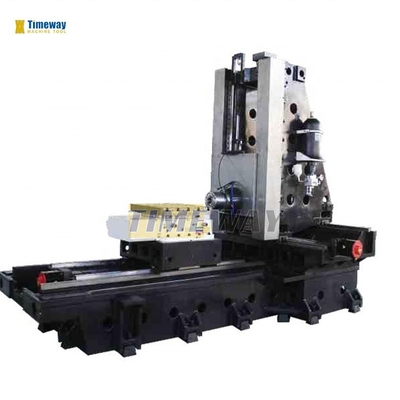

>> Een gehard en fijn gegrond werktafeloppervlak zorgt voor een hoge stijfheid.
>> Optioneel Taiwan TJR NC draaitafel voor 4e as om ronde stukken te verwerken en 4-assen koppeling te realiseren.
Ik heb het niet gedaan. Ik heb het niet gedaan.

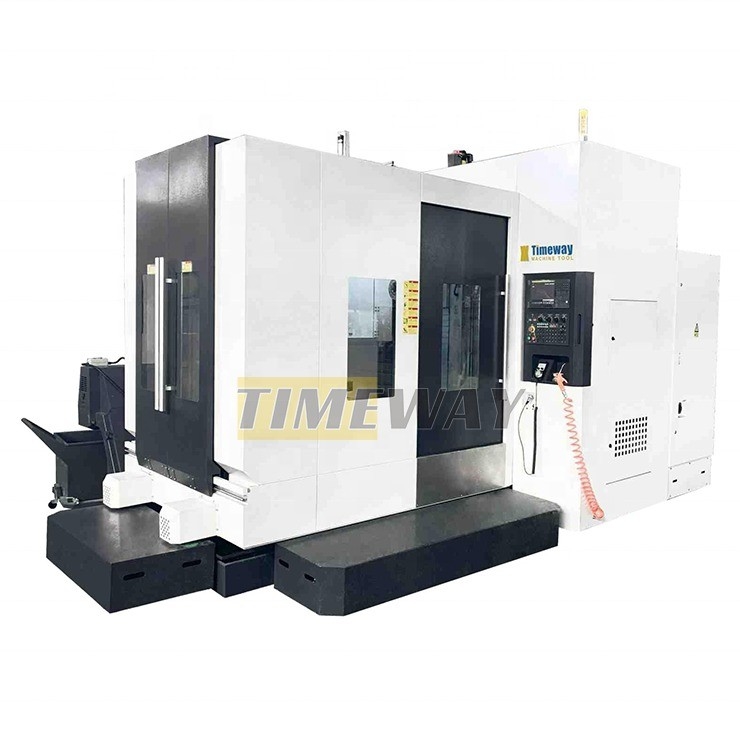

>> Grote werkruimte kan voldoen aan de verwerkingsvereisten van stukken van verschillende grootte.
>> De telescopische behuizing van roestvrij staal beschermt de machineleidingen en de kogelschroef effectief tegen beschadiging.
Ik heb het niet gedaan. Ik heb het niet gedaan.

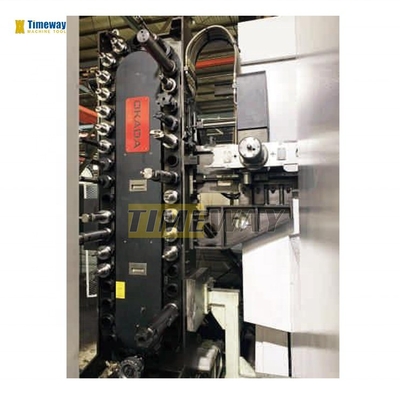

>> Kies Taiwan BT40 schijftype gereedschapsmagazin, methoge concentrisiteit, laag lawaai, snelle gereedschapsschakeling, hoge precisie, lange levensduur.
Ik heb het niet gedaan. Ik heb het niet gedaan.

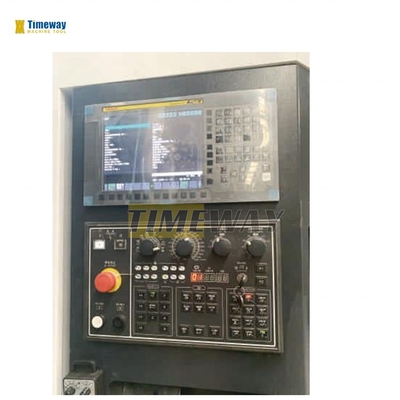

>> Stabiel CNC-systeem garandeert alle werkprestaties van het CNC-verticale bewerkingscentrum.
>> Mitsubishi CNC systeem is optioneel.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Kettingchipconveyor is optioneel.
Waarom u ons kiest
Renishaw laserinterferometer voor CNC-verticaal bewerkingscentrum:
Voordat de machine wordt geleverd, wordt er een UK RENISHAW laser gebruikt om dynamische precisie-tests en offset uit te voeren, zodat de machine de hoge positioneringsnauwkeurigheid en re-positioneringsnauwkeurigheid heeft.
