Het een-stuk bed is gemaakt van hoogwaardig gietijzer, rails oppervlak geharde en precisie slijpen, hoge stabiliteit en hoge stijfheid.De goed ontworpen structuur zorgt voor een uitstekende verwerkingskracht.

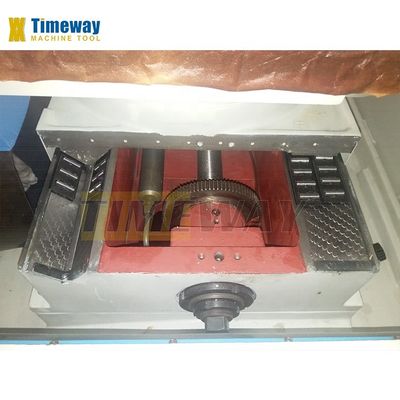

De basis tafel glijbaan met TF materiaal en is nauwkeurig handgeschraapt; de wielkop glijbaan is V-vlakke rails met voering-roller, hoge precisie en lage beweging wrijving.
 |

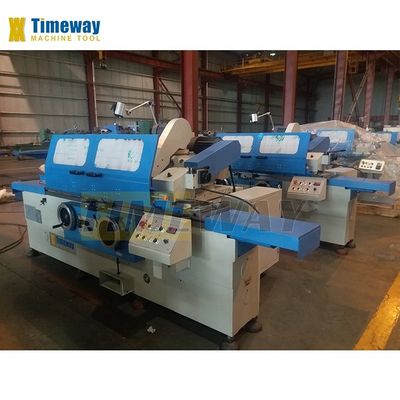

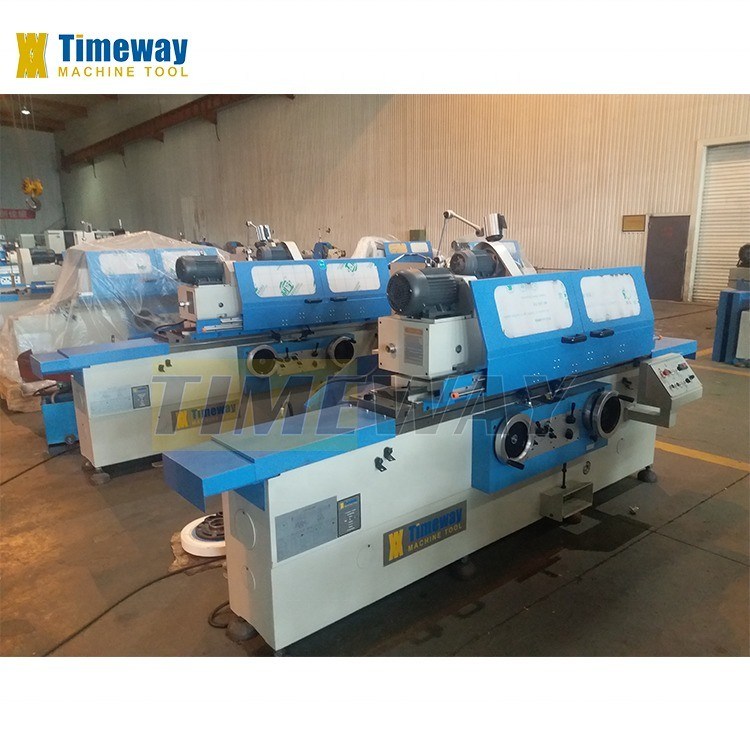

High Precision Universal Cylindrical Grinding Machine met 2000 mm afstand tussen de centra
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TIMAC |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $48,000.00/sets 1-1 sets |
|
Gedetailleerde informatie |
|||
| CNC of niet: | Normaal | Voorwaarde: | Nieuw |
|---|---|---|---|
| Verminder van het vermogen van de splijtstof: | 500 | Wielgrootte (mm): | 750 |
| Oppervlakteruwheid (μm): | 0.32 μm | Lijstgrootte (mm): | 750*75*350 |
| Tabelverplaatsing (X) (mm): | 475 | Tabelverplaatsing (Y) (mm): | 475 |
| Spanning: | 220V/380V | Afmeting ((L*W*H): | 2600x2000x2220 |
| Gewicht (kg): | 26000 | Vermogen (kW): | 15 |
| Garantie: | 1 jaar | Belangrijkste verkooppunten: | Hoge nauwkeurigheid |
| Locatie van de showroom: | Vietnam, Marokko, Zuid-Afrika, Zuid-Korea, Canada, Oezbekistan, Italië | Tipe in de handel brengen: | Gewoon product |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Kerncomponenten: | Motor, Lager, Pomp |
| Toepasselijke sectoren: | Fabriek | Afstand tussen Centra: | 2000 |
| Centrumhoogte: | 350 (370) | Dia. grond (O.D.): | 30 tot en met 630 |
| Dia. grond (ID): | 30-250 | Vervaardiging van elektrische apparatuur: | 2000/3000/4000/5000 |
| Laadcapaciteit: | 320 | Werkhoofd draaihoek: | 3000 |
| Verstelbare spindel van het werkhoofd: | 90° | Grootte van het buitenwiel: | 750x75x305 |
| De snelheid van de spindel van het wielhoofd: | 14 tot en met 140 | ||
Productomschrijving
Beschrijving van de producten
De G-320-cilindrische slijper is geschikt voor het slijpen van het buitenste oppervlak van de cilinder en de coniciteit; de UG-320-universele cilindrische slijper is geschikt voor het slijpen van het buitenste en het binnenste oppervlak van de cilinder en de coniciteit.Voor G-320Voor de UG-320 gebruikt de werkkop een omvormermotor om de snelheid stapsgewijs aan te passen.de werkkop kan worden gedraaid naar elke positie binnen de tegenklokrichting van 90°, zodat het geschikt kan zijn voor het slijpen van het binnenste of het buitenste oppervlak van de conische slijp.Voor UG-320 is de cilindrische slijpmachine voorzien van een interne slijpapparaat,de interne slijpspindel wordt ondersteund door een nauwkeurig rollager. De werktafel wordt langszij gedreven door een hydraulische of handwiel. De werktafel kan tot op zekere hoogte worden gedraaid om zo geschikt te zijn voor het slijpen van een schaal.
De motor is voorzien van een hydraulische aandrijving, die automatische periodieke voeding en snelle voeding realiseert. Het kan ook ruwe en fijne voeding door handwiel doen.die de spindel een hoge stijfheid en stabiliteit geven, zorgt voor een zwaar, uitstekend afwerkingsoppervlak.Het eenstukbed is gemaakt van hoogwaardig gietijzer, het spoor is gehard en met een precisie-schleuring, hoge stabiliteit en hoge stijfheid.De goed ontworpen structuur zorgt voor een uitstekende verwerkingskrachtDe basis tafel glijden weg met TF materiaal en zijn nauwkeurig handgeschraapt; De wiel kop glijden
De werkkopspindel, de wielkopspindel, de interne slijpspindel, de koelmiddelpomp, de hydrodynamische en de hydrostatische oliepomp worden aangedreven door afzonderlijke motoren.Elk bewegende onderdeel van de machine heeft elektrische, hydraulische en mechanische vergrendelingsstructuur de machine is goed ontworpen met een aangenaam uiterlijk,Alle bedieningshefters zijn gecentraliseerd in het paneel maken het bedienen eenvoudig de wiel dresser kan worden gemonteerd op de werktafel oppervlak van op de staart.
De motor is voorzien van een hydraulische aandrijving, die automatische periodieke voeding en snelle voeding realiseert. Het kan ook ruwe en fijne voeding door handwiel doen.die de spindel een hoge stijfheid en stabiliteit geven, zorgt voor een zwaar, uitstekend afwerkingsoppervlak.Het eenstukbed is gemaakt van hoogwaardig gietijzer, het spoor is gehard en met een precisie-schleuring, hoge stabiliteit en hoge stijfheid.De goed ontworpen structuur zorgt voor een uitstekende verwerkingskrachtDe basis tafel glijden weg met TF materiaal en zijn nauwkeurig handgeschraapt; De wiel kop glijden
De werkkopspindel, de wielkopspindel, de interne slijpspindel, de koelmiddelpomp, de hydrodynamische en de hydrostatische oliepomp worden aangedreven door afzonderlijke motoren.Elk bewegende onderdeel van de machine heeft elektrische, hydraulische en mechanische vergrendelingsstructuur de machine is goed ontworpen met een aangenaam uiterlijk,Alle bedieningshefters zijn gecentraliseerd in het paneel maken het bedienen eenvoudig de wiel dresser kan worden gemonteerd op de werktafel oppervlak van op de staart.
Specificatie | Eenheid | UG-320 |
Afstand tussen centra | mm | 1000/1500/2000/3000 |
Centrumhoogte | mm | 180 |
Dia. grond (O.D.) | mm | 8-320 |
Dia. grond (ID) | mm | 30 tot 100 |
Vervaardiging van elektrische apparatuur | mm | 1000/1500/2000/3000 |
Vervaardiging van de volgende modellen: | mm | 125 |
Laadcapaciteit | kg | 150 |
Hoek van draaiend werkhoofd | ° | +90° |
Verstelbare spindel van het werkhoofd | - | MT4 |
Werkhoofdspindel snelheid | rpm | 25-220 (stapsloos) |
De snelheid van de spindel van het wielhoofd | rpm | 1670 |
De snelheid van het voedingsvoer met het wielkop | mm | 50 |
Kruisverkeer van het wiel | mm | 246 |
Rondrolhoek van de wielkop | ° | ± 30° |
Invoer van het handwiel door het wielhoofd per toer (ruw/fijn) | mm | 2/0.5 |
Wielkopvoeding van handwiel per graad. (ruw/fijn) | mm | 0.01/0.0025 |
Grootte van het buitenwiel | mm | 400x50x203 |
Max. perifere snelheid van het slijpwiel | m/s | 35 |
Inwendige slijpspindel snelheid | rpm | 10000/15000 |
Inwendige grootte van het slijpwiel | mm | Max: 50x25x13, Min: 17x20x6 |
Tabelvoeding van het handwiel per toer | mm | 6 |
Tastelwielhoek (CW) | ° | 3°/3°/2°/2° |
Tastelwielhoek (CCW) | ° | 7°/6°/5°/3° |
Tabellangsvoersnelheid | m/min | 0.1-4 |
Schoppenvoetpen | - | MT4 |
Volledige verplaatsing | mm | 30 |
Externe slijpmotor | kw | 5.5 |
Intern slijpmotorvermogen | kw | 1.1 |
Motorvermogen van het werkhoofd | kw | 1.5 |
Bruto gewicht | kg | 5300/6100/7900/9900 |
Verpakkingsgrootte (LxWxH) | cm | 322/422/540/739x200x205 |

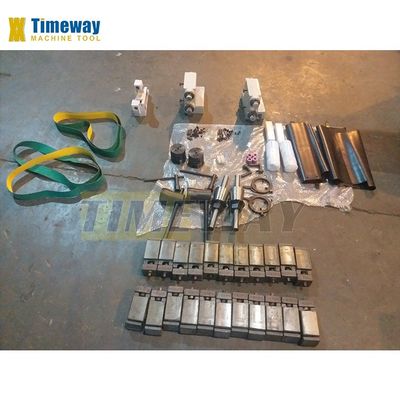

Meting van de brugplaat | Balanceringsstand |
Open vaste rust | Magnetische scheider |
Flanken van wielen | Papierfilter |
met een vermogen van niet meer dan 50 W | Centrale slijpinstallatie |
Balanceringsbalk | Dicht en stevig rust |
Schroefwiel | Eindwieldresser |
Koelmiddelreservoir | Radius wiel jurk |
Carbide getrapt midden | DRO |
Rijhond | |
met een gewicht van niet meer dan 10 kg | |
Werklamp | |
Gelijkmatigingswijn | |
Intern slijpapparaat (UG) | |
3-koppel-schok (UG) | |
Uitbreidingsas (UG) | |
Intern slijpwiel (UG) | |
Volledige set gereedschappen | |
Handleiding (Engelse versie) |
Buitenslijpen voor draaiende onderdelen
Komt met verwijderbare interne slijpmachine.
De spindel van het wielhoofd wordt ondersteund door een bimetalen schelplagers, waardoor de spindel een hoge stijfheid en stabiliteit heeft, zorgt voor een zwaar, uitstekend afwerkingsoppervlak.
De slijpkop kan 180° worden gedraaid om van binnen naar buiten te slijpen.
Het gecentraliseerde operatorpanel en redelijk verdeelde actie
de handgrepen zijn zeer duidelijk en de gebruiker-
Vriendelijk aan de voorzijde van de machine.
de handgrepen zijn zeer duidelijk en de gebruiker-
Vriendelijk aan de voorzijde van de machine.
