Uitgerust met vierde as voor het bewerken van ronde stukken.
Uitgerust met een NC-roterende tafel van het type wieg B+C-as.
Uitgerust met een A+C-as NC draaitafel.
Uitgerust met draaikop (as B) + NC draaitafel (as C).
 |

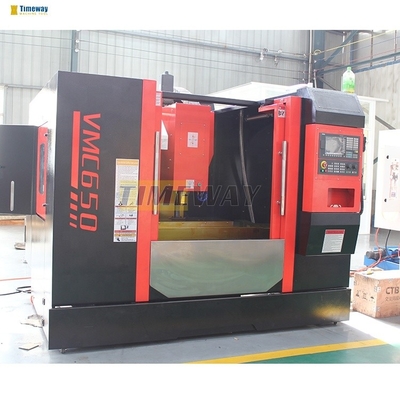

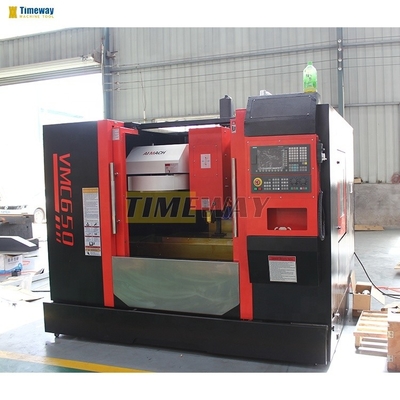

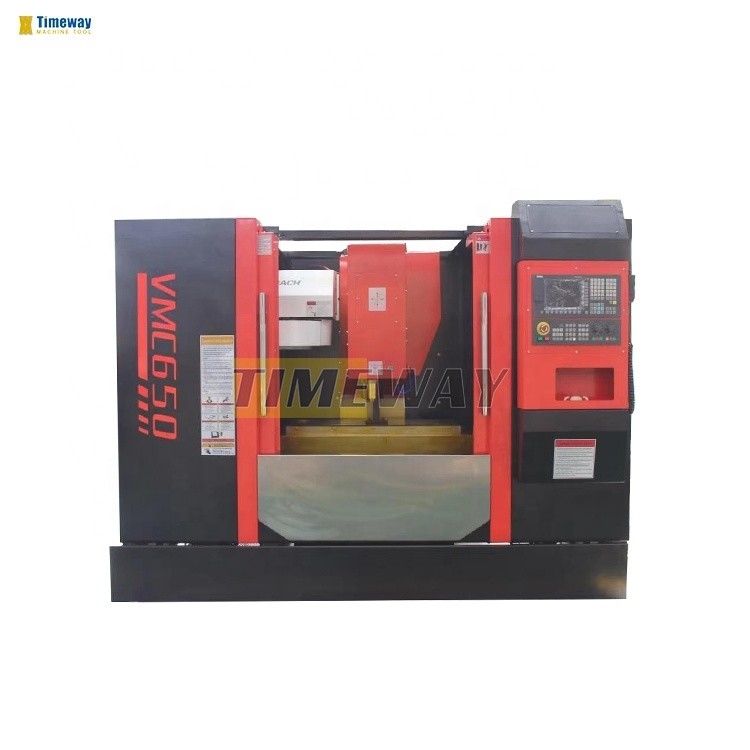

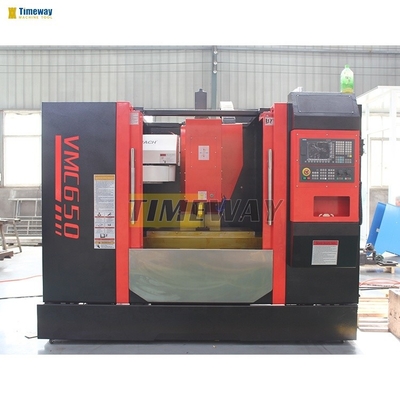

Fresemachine CNC Verticaal Bewerkingscentrum met herhaalbaarheid X/Y/Z van ±0,008 mm
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMEWAY |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $33,680.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing |
| Levering vermogen: | 800 sets per jaar |
|
Gedetailleerde informatie |
|||
| Voorwaarde: | Nieuw | Spindelconner: | BT2vrijwilligerswerk |
|---|---|---|---|
| Aantal spindels: | Alleenstaande | Type: | Verticaal |
| Afmeting ((L*W*H): | 2400 x 1900 x 2400 mm | Gewicht (T): | 3.5 T |
| Tafelgrootte (mm): | 420x800 | CNC-besturingssysteem: | SIEMENS |
| Aantal assen: | 3 | Tabelverplaatsing (X) (mm): | 600 |
| Tabelverplaatsing (Y) (mm): | 450 | Tabelverplaatsing (Z) (mm): | 500 |
| Positioneringsnauwkeurigheid (mm): | ±0.01 | Herhaalbaarheid (X/Y/Z) (mm): | ±0.008 |
| Versnellingsbereik van de spindel ((rpm): | 1 - 8000 t/m | Spindelmotorvermogen ((kW): | 5,5/7,5 |
| Max. Lijstlading (kg): | 400 kg | Voersnelheid (mm/min): | 1 - 10000 mm/min |
| Min. Tijd voor gereedschapswisseling: | 2 | Capaciteit van het gereedschapsmagazin: | 16 |
| Belangrijkste verkooppunten: | Automatisch | Garantie: | 1 jaar |
| Spanning: | 220-460V, 50/60Hz | Tipe in de handel brengen: | Warm product 2021 |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | T-groeven: | 5-18-80 mm |
| Afstand van spindel neus tot tafel: | 100600mm | Facultatief CNC-systeem: | FANUC/MITSUBISHI/Fagor |
| ATC-stijl: | Crousel (16 gereedschappen) | Gewicht van gereedschap: | 8 kg |
| Max. Werktuigdiameter: | 78/120 mm | Max. Werktuiglengte: | 300 mm |
| Stroomvoorziening: | 18 kva | Luchtbehoefte: | 6 tot en met 8 kg/cm2 |
| Kleur: | Klantenvereiste | Toepasselijke sectoren: | Werkplaatsen voor het repareren van machines, fabrieken, huishoudelijk gebruik, drukkerijen, energie |
| Locatie van de showroom: | Canada, Verenigd Koninkrijk, Verenigde Staten, Italië, Frankrijk, Duitsland, Brazilië, Peru, Mexico, | Snel voedingssnelheid ((m/min): | Geliefd, 15/1 |
| Kerncomponenten: | Het Systeem van Siemens CNC | ||
Productomschrijving
Beschrijving van de producten
Toepassingen van het verticale bewerkingscentrum:
De VMC-serie verticale bewerkingscentrum is een verticale bewerkingscentrum gecontroleerd door CNC (computer numerieke besturing apparaat) en het uitvoeren van snijverwerking.met een gewicht van niet meer dan 50 kg; het kan de verwerking van complexe, precieze, kleine batch en multi-variëteit onderdelen oplossen.
Specificatie | Eenheid | VMC650 |
Type geleidingsweg van de X/Y/Z-as | / | Schuifgeleiderrails |
Capaciteit | ||
Vervoer op de X-as | mm | 700 |
Vervoer op de Y-as | mm | 450 |
Z-asvervoer | mm | 450 |
Tabel | ||
Tafelgrootte | mm | 1000×420 |
Laadcapaciteit | kg | 400 |
T-slots (nummer/breedte/pitch) | mm | 5-18-80 |
Afstand spindel neus naar het midden van de tafel | mm | 130 tot en met 630 |
Spindel | ||
Afstand spindle centrum naar de kolom | mm | 495 |
Spindelconic | / | BT1 |
Spindel snelheid | r/min | 8000 |
Hoofdmotorvermogen | kw | 7.5/11 |
3 assen (X/Y/Z) | ||
Servomotorvermogen op X/Y/Z-as (MITSUBISHI) | kw | 2/2/3 |
Servomotor met X/Y/Z-as (FANUC) | Nm | β12/β12/β22 |
Snelvoersnelheid op de as X/Y/Z | m/min | Geliefd, 15/1 |
Versnellingstijd voor het snijden op de as X/Y/Z | mm/min | 0-10000 |
Precisiteit | ||
X-/Y-/Z-aspositiegewogenheid | mm | ±0.01 |
X/Y/Z-as herhaaldelijk positioneringsnauwkeurigheid | mm | ±0.008 |
Gereedschapsmagazin (ATC) | ||
ATC-stijl | / | Plaat |
ATC-capaciteit | gereedschappen | 24 |
Werktuigwisseltijd (gereedschap naar gereedschap) | sec. | 1.4 |
Max. gewicht van het gereedschap | kg | 8 |
Max. werktuigdiameter | mm | Φ78/Φ120 (leeg) |
Max. lengte van het gereedschap | mm | 300 |
Andere | ||
Stroomvoorziening | KVA | 18 |
De luchtdruk vereist | kg/cm2 | 6 tot 8 |
Z-as balanceringssysteem | / | Zwaar gieten |
Gewicht van de machine | kg | 3500 |
Algemene afmetingen (LxWxH) | mm | 2400 × 1900 × 2400 |
CNC-systeem | / | FANUC/MITSUBISHI |
√ SIEMENS 808D CNC-systeem √ X/Y/Z: schuifgeleiderrails √ Taiwan BT40 spindel, 8000 rpm √ Taiwanse schijftype ATC met 24 instrumenten √ Volledige behuizing √ Handmatige pulsgenerator (MPG) √ USB- en LAN-interface √ Werklamp √ Pilotlamp √ koelsysteem √ Centraal automatisch smeersysteem √ Spindelluchtblaas √ Luchtpistool √ Fressboord en -schok √ Warmtewisselaar voor elektrische kast √ Gereedschappen en gereedschapskist √ Evenwichtige wig & bouten √ Handleiding (Engels) | - Mitsubishi/FANUC/FAGOR/GSK/HNC/KND - Vierde as - rechtstreeks aangedreven spindel (10000, 12000, 15000 tpm) - Circulaire koelmiddel spuitstuk - koelmiddel door spindel (CTS) - Spindelolie koeler - Airconditioning. - Kettingchipconveyor - Waterpistool. - Veiligheidsdeur. - Gereedschapsmetersysteem - Meetsysteem voor het werkstuk |
Detail van de machine
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Een gehard en fijn gegrond werktafeloppervlak zorgt voor een hoge stijfheid.
>> Optioneel Taiwan TJR NC draaitafel voor 4e as om ronde stukken te verwerken en 4-assen koppeling te realiseren.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Grote werkruimte kan voldoen aan de verwerkingsvereisten van stukken van verschillende grootte.

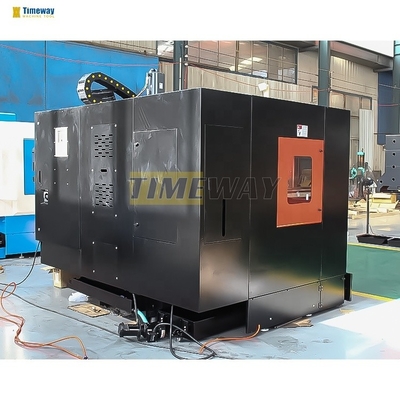

>> De telescopische behuizing van roestvrij staal beschermt de machineleidingen en de kogelschroef effectief tegen beschadiging.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Kies Taiwan BT40 schijftype gereedschapsmagazin, methoge concentriciteit, laag geluid, snelle gereedschapsswisseling, hoge precisie, lange levensduur.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Stabiel CNC-systeem garandeert alle werkprestaties van het CNC-verticale bewerkingscentrum.
>> SIEMENS CNC-systeem is standaard.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Kettingchipconveyor is optioneel.
Waarom u ons kiest
Renishaw laserinterferometer voor CNC-verticaal bewerkingscentrum:
Voordat de machine wordt geleverd, wordt er een UK RENISHAW laser gebruikt om dynamische precisie-tests en offset uit te voeren, zodat de machine de hoge positioneringsnauwkeurigheid en re-positioneringsnauwkeurigheid heeft.
