24 m/min Snelvoersnelheid Horizontaal bewerkingscentrum voor de productie
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | Timway |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $78,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (kan gefumineerd worden) |
| Levering vermogen: | 150 sets per maand |
|
Gedetailleerde informatie |
|||
| Voorwaarde: | Nieuw | Spindelconner: | BT2vrijwilligerswerk |
|---|---|---|---|
| Aantal spindels: | Alleenstaande | Type: | horizontaal |
| Afmeting ((L*W*H): | 5800*4800*3800 | Gewicht (T): | 15 t |
| Tafelgrootte (mm): | 800*800 | CNC-besturingssysteem: | GSK, FANUC, Siemens |
| Aantal assen: | 3, 4, 5 | Tabelverplaatsing (X) (mm): | 1600 |
| Tabelverplaatsing (Y) (mm): | 1000 | Tabelverplaatsing (Z) (mm): | 1000 |
| Positioneringsnauwkeurigheid (mm): | 0,02 | Herhaalbaarheid (X/Y/Z) (mm): | 0,015 |
| Versnellingsbereik van de spindel ((rpm): | 0 - 6000 r.p.m | Spindelmotorvermogen ((kW): | 15/18.5 |
| Max. Lijstlading (kg): | 2000 kg | Voersnelheid (mm/min): | 1 - 8000 mm/min |
| Min. Tijd voor gereedschapswisseling: | 9 | Capaciteit van het gereedschapsmagazin: | 16, 20 |
| Belangrijkste verkooppunten: | Automatisch | Garantie: | 13 maanden |
| Spanning: | 220V/380V | Tipe in de handel brengen: | Nieuw product 2020 |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Naam van het product: | Horizontaal bewerkingscentrum |
| Type machine: | CNC-machine | Toepassing: | Metalenbewerkingscentrum |
| Sleutelwoorden: | Horizontale ketenmachine | CNC of niet: | CNC-systeem |
| Verwerking: | Chinese CNC-bewerkingscentrum | werktafelgrootte: | 800*800 |
| Het aantal assen: | 3 | Reizen op de X-as: | 1600 mm |
| Y-as Reis: | 1000 mm | Toepasselijke sectoren: | Fabriek |
| Locatie van de showroom: | Italië, Brazilië, Peru, Indonesië, India, Mexico, Rusland, VAE | Kerncomponenten: | Motor |
| Snel voedingssnelheid ((m/min): | 24 | Haven: | Chinese haven |
Productomschrijving
Productbeschrijving

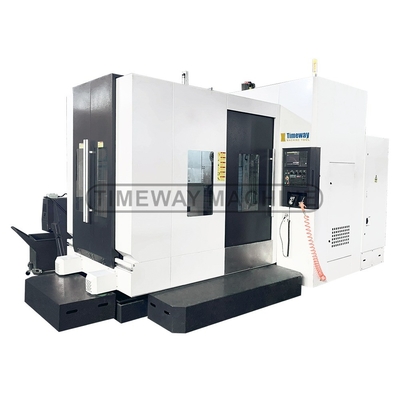

Horizontaal bewerkingscentrum
Standaard accessoires:
√ FANUC 0i MF CNC-systeem
√ X/Y: lineaire geleidingsrails, Z: schuifgeleidingsrails
√ Taiwan BT40 spindel, 8000 rpm
√ Taiwanse schijftype ATC met 24 instrumenten
√ Volledige behuizing
√ Handmatige pulsgenerator (MPG)
√ USB- en LAN-interface
√ Werklamp
√ Pilotlamp
√ koelsysteem
√ Centraal automatisch smeersysteem
√ Spindelluchtblaas
√ Luchtpistool
√ Fressboord en -schroef
√ Warmtewisselaar voor elektrische kast
√ Gereedschappen en gereedschapskist
√ Evenwichtige wig & bouten
√ Handleiding (Engels)
√ Taiwan BT40 spindel, 8000 rpm
√ Taiwanse schijftype ATC met 24 instrumenten
√ Volledige behuizing
√ Handmatige pulsgenerator (MPG)
√ USB- en LAN-interface
√ Werklamp
√ Pilotlamp
√ koelsysteem
√ Centraal automatisch smeersysteem
√ Spindelluchtblaas
√ Luchtpistool
√ Fressboord en -schroef
√ Warmtewisselaar voor elektrische kast
√ Gereedschappen en gereedschapskist
√ Evenwichtige wig & bouten
√ Handleiding (Engels)
Optioneel accessoire:
_MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND
_ vierde as
_ Directe aandrijvende spindel (10000, 12000, 15000 tpm)
_ Circulaire koelmiddel spuit
Koelmiddel door spindel (CTS)
_ Spindelolie koeler
Airconditioner
_ Chain-type chipconveyor
- Waterspistol.
_ Veiligheidsdeur
_ Gereedschapsmetersysteem
_ Werkstukmetingsysteem
_ vierde as
_ Directe aandrijvende spindel (10000, 12000, 15000 tpm)
_ Circulaire koelmiddel spuit
Koelmiddel door spindel (CTS)
_ Spindelolie koeler
Airconditioner
_ Chain-type chipconveyor
- Waterspistol.
_ Veiligheidsdeur
_ Gereedschapsmetersysteem
_ Werkstukmetingsysteem
Specificatie
Specificatie | Eenheid | HMC630A | HMC800 |
Draagbare afmetingen | mm | 630x630 | 800x800 |
Werktafelnummer | stuks | 1 | 1 |
Indexering van de werktafel | ° | 0.001° | 0.001° |
T-slot van de werktafel (no. sizexdistance) | - | 5/18/152.5 | 5/22/165 |
Roteringssnelheid van de werktafel | rpm | 11.1 | 11.1 |
Laadcapaciteit van de werktafel | kg | 1000 | 2000 |
Vergrendelingskracht (35 kg/cm2) | Gewicht van het product | 4000 | 5000 |
X-asverkeer | mm | 1200 | 1800 |
Y-asreizen | mm | 810 | 1400 |
Z-asreizen | mm | 700 | 900 |
Afstand van spindelcentrum tot werktafel | mm | -60-740 | -305-1105 |
Afstand van de spindel neus tot het wortable centrum | mm | 215 tot en met 880 | 250 tot en met 1100 |
Spindelconic | - | BT2vrijwilligerswerk | BT2vrijwilligerswerk |
Max. spindel snelheid | rpm | 6000 | 6000 |
ATC-stijl/station | - | 24 (Disc) | 40 (keten) |
Max. werktuigdiameter | mm | Φ78/Φ125 | Φ125 |
Max. lengte van het gereedschap | mm | 300 | 400 |
Max. gewicht van het gereedschap | kg | 8 | 20 |
Tijd voor gereedschapswisseling | sec. | 7 | 7 |
Versnellingsversnelling op de as X/Y/Z | mm/min | 1-8000 | 1-8000 |
Snelvoersnelheid op de as X/Y/Z | m/min | 12/12/12 | 18/12/18 |
Type geleidingsweg van de X/Y/Z-as | - | glijdend | X/Z: lineair/Y: glijdend |
X-/Y-/Z-aspositiegewogenheid | mm | 0.01 | 0.015 |
X/Y/Z-as herpositioneringsnauwkeurigheid | mm | 0.006 | 0.008 |
Positiekennis van de B-as | sec. | 10" | 10" |
Hoofdmotorvermogen | kw | 15/18.5 | 15/18.5 |
Het moment van de voermotor op de as X/Y/Z | NM | 16/18/20 | 26/30/30 |
B-as voedingsmotorkoppel | NM | 15 | 20 |
Vermogen | KVA | 50 | 50 |
Luchtdruk | kg/cm2 | 8 | 8 |
CNC-systeem | - | FANUC | FANUC |
Gewicht van de machine | kg | 8000 | 12000 |
Afmetingen van de machine (LxWxH) | mm | 4285x3120x3280 | 5800x4800x3800 |
