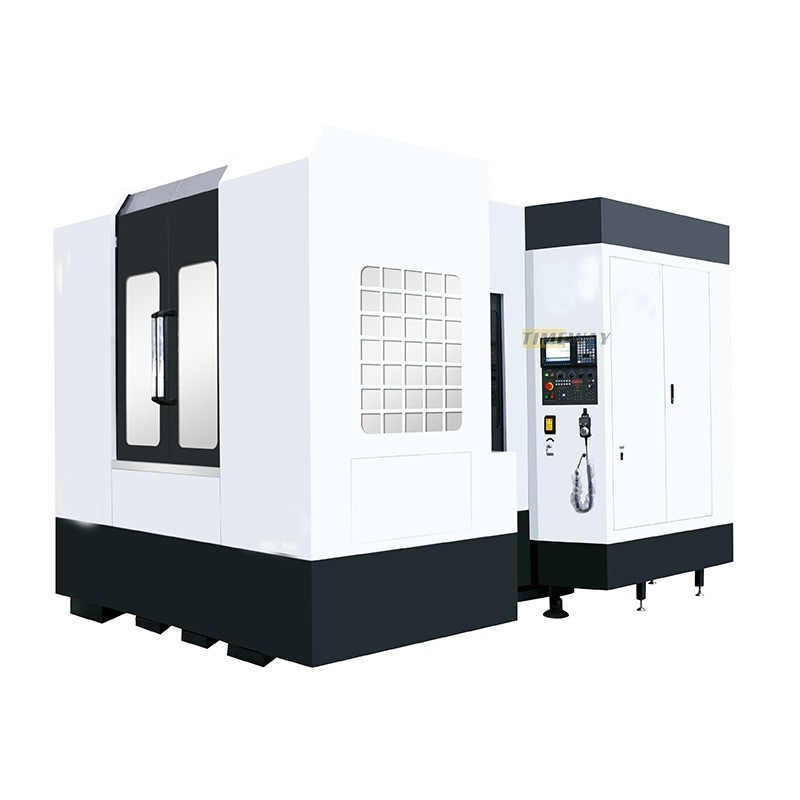

Max. Tafelbelasting van 950 kg 3-assige HMC500D CNC freesmachine voor bewerkingscentrum
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | Timeway |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $19,860.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (kan gefumineerd worden) |
| Levering vermogen: | 150 sets per maand |
|
Gedetailleerde informatie |
|||
| Voorwaarde: | Nieuw | Spindelconner: | BT30 |
|---|---|---|---|
| Aantal spindels: | 1 | Type: | horizontaal |
| Afmeting ((L*W*H): | 4285*3120*3280 | Gewicht (T): | 1.1 t |
| Tafelgrootte (mm): | 700*630 | CNC-besturingssysteem: | FANUC, MITSUBISHI, Siemens |
| Aantal assen: | 3 | Tabelverplaatsing (X) (mm): | 1050mm |
| Tabelverplaatsing (Y) (mm): | 750mm | Tabelverplaatsing (Z) (mm): | 900 mm |
| Positioneringsnauwkeurigheid (mm): | ± 0,005/300 mm | Herhaalbaarheid (X/Y/Z) (mm): | ± 0.005 |
| Spindelmotorvermogen ((kW): | 15/18,5kw | Max. Lijstlading (kg): | 950kg |
| Min. Tijd voor gereedschapswisseling: | 4 | Capaciteit van het gereedschapsmagazin: | 16, 24 |
| Belangrijkste verkooppunten: | Concurrerende prijs | Garantie: | 1 jaar |
| Spanning: | 380V | Tipe in de handel brengen: | Gewoon product |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Naam van het product: | CNC-bewerkingscentrum |
| Type machine: | Horizontale machinecentra | Verwerking: | Hoge Nauwkeurigheidshoge snelheid |
| Precisie: | Hoge Precisie Machinaal bewerkend Centrum | Controlesysteem: | (FACULTATIEVE) SIEMENS GSK FANUC |
| Kleur: | verzoek van de klant | Functie: | Metalenbewerking |
| Sleutelwoord: | CNC-bewerkingscentrum Verticaal | Type verwerking: | Metaalmateriaal |
| Naam: | HMC500D | Locatie van de showroom: | Geen |
| Kerncomponenten: | Versnellingsbak | Toepasselijke sectoren: | Vervaardigingsbedrijf, horloge |
| Haven: | Chinese haven | ||
Productomschrijving
Beschrijving van de producten
Vervaardiging | Eenheid | HMC500D | HMC630D | HMC800D | ||

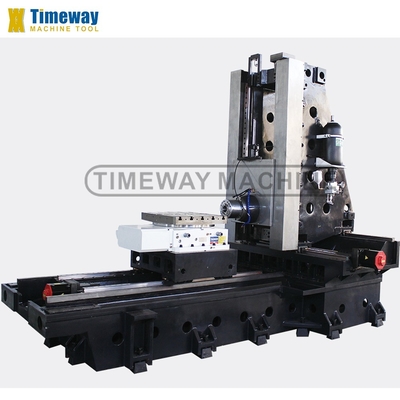

Machinestructuur | T-type omgekeerd | |||||
Vervoer op de X-as | mm | 740 | 1050 | 1300 | ||
Vervoer op de Y-as | mm | 680 | 750 | 1000 | ||
Z-asvervoer | mm | 650 | 900 | 1000 | ||
Vermogen van de motor om de aandrijving te vergroten | bis12 | bis22 | bis22 | |||

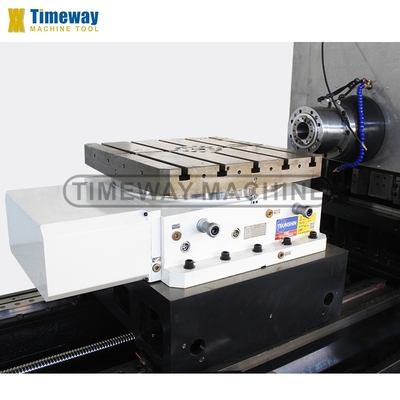

Tafelgrootte | mm | 500 × 600 | 630 × 700 | 800 × 800 | ||
Indexering van tabellen | 1°×360 | 1°×360 | 1°×360 | |||
T-slots (nummer/breedte/pitch) | 5-18-100 | 5-18-100 | 6-22-125 | |||
De snelheid van de tafelrotatie | rpm | 16.6 | 11.1 | 11.1 | ||
Laadcapaciteit | kg | 600 | 950 | 1500 | ||
Vergrendelingskracht (35 kg/cm2) | Gewicht van het product | 5000 | 5000 | 5000 | ||
Afstand spindle centrum naar tafel | mm | 120-800 | 120-870 | 120-1120 | ||
Afstand spindel neus naar het midden van de tafel | mm | 130 tot en met 780 | 130-1030 | 200 tot en met 1200 | ||

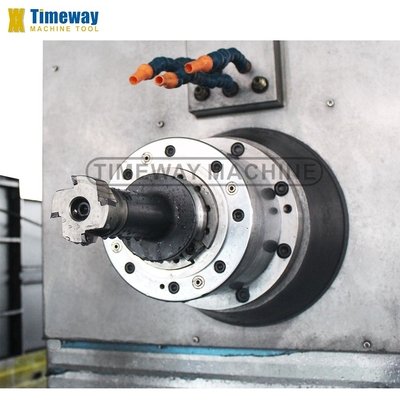

Spindelconic | BT1 | BT1 - BT2 | BT1 - BT2 | |||
Spindel snelheid | Rome | 8000 | 6000 | 6000 | ||
Hoofdmotorvermogen | kw | Geliefd zijn, 15/11 | 15/18.5 | 15/18.5 | ||
Servomotor met X/Y/Z-as (FANUC) | Bis30/Bis30/Bis30 | |||||
Versnellingstijd voor het snijden op de as X/Y/Z | mm/min | 1-8000 | 1-8000 | 1-8000 | ||
Snelvoersnelheid op de as X/Y/Z | m/min | 24/24/24 | 24/24/24 | 24/24/24 | ||

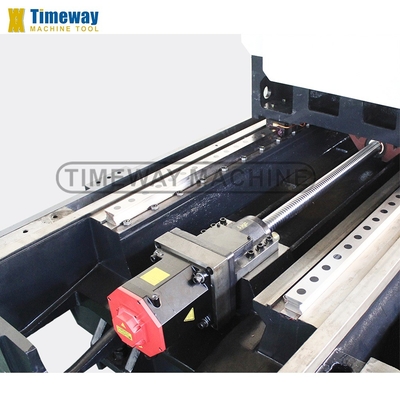

X/Y/Z-as spoortype | Lineair | Lineair | Lineair | |||
X-/Y-/Z-aspositiegewogenheid | mm | ±0.01 | ±0.01 | ±0.01 | ||
X/Y/Z-as herhaaldelijk positioneringsnauwkeurigheid | mm | ±0.006 | ±0.006 | ±0.006 | ||
Positiekennis van de B-as | ±10° | ±10° | ±10° | |||

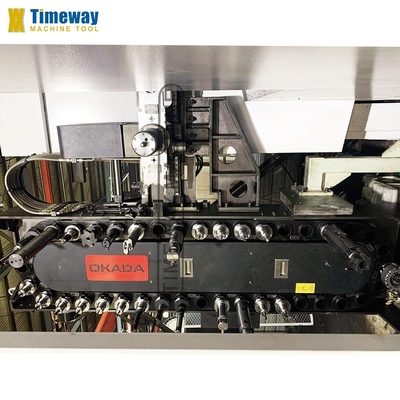

ATC-capaciteit (stijl) | gereedschappen | 24 (Disc) | 24 (Disc) | 40 ((Ketting) | ||
Werktuigwisseltijd (gereedschap naar gereedschap) | sec. | 2.7 | 5 | 5 | ||
Max. gewicht van het gereedschap | kg | 8 | 18 | 20 | ||
Max.gereedschapsdiameter | mm | 78/125 | 112/ 200 | 125/230 | ||
Max. lengte van het gereedschap | mm | 300 | 300 | 300 | ||
Stroomvoorziening | Qua | 30 | 40 | 50 | ||
De luchtdruk vereist | kg/cm2 | 8 | 8 | 8 | ||
Gewicht van de machine | kg | 9000 | 11000 | 15000 | ||
Algemene afmetingen (LxWxH) | mm | 3800 × 3200 × 3280 | 4860 × 3600 × 3460 | 6200 × 4800 × 3800 | ||
Afmetingen van de machine (LxWxH) | mm | 3500x2900x3280 | 4285x3120x3280 | 6200 × 4800 × 3800 | ||
• SIEMENS 808D-controle ·Handmatige pulsgenerator (MPG) · USB & LAN-interface · Werklamp · Pilotlamp · Koelsysteem • Automatisch smeersysteem · Evenwichtige wig en bouten · NC draaitafel · Warmtewisselaar · Gereedschap en gereedschapskist · Handleiding (Engels) | · Verminder ZF of BF · Circulaire koelmiddelpijp · Koelmiddel via spindel (CTS) · Spindelolie koeler · Airconditioner voor elektrische kast · Automatisch meetsysteem voor de lengte van het gereedschap • Automatisch meetsysteem voor het werkstuk · Splijttransportband (optioneel: splijttype/ketentyp) |
Waarom u ons kiest
V: Waarom kies je voor Timeway Machine?
A: 1, hoge kwaliteit met een concurrerende prijs;
2. Professionele R & D-team en 25 jaar export ervaring;
3. Exporteerd naar meer dan 60 landen;
4. CE- en ISO-certificaten;
5. 24 uur ONLINE SERVICE (SKYPE, WhatsApp, Wechat, Trademanager);
6. 12 maanden kwaliteitsgarantie;
7. Buitenlandse ingenieurs beschikbaar voor het oplossen van problemen;
V: Heeft u QC of veiligheidsnormen voor uw machines?
A: ja, we hebben een zeer strenge kwaliteitscontrole afdeling opgericht om goede kwaliteit te garanderen.
V: Wat is de MOQ?
A: 1 set (alleen sommige goedkope machines zijn meer dan 1 set)
V: Hoe zit het met de betalingsvoorwaarden?
A: (1) T/T met 30% voorschot en 70% saldo vóór verzending;
(2) Onherroepelijke LC bij zicht;
(3) Western Union, MoneyGram, enz.
V: Hoe zit het met de garantie?
A: De garantieperiode is één jaar na levering. Zelfs na de periode leveren wij levenslange service voor de machine.
A: 1, hoge kwaliteit met een concurrerende prijs;
2. Professionele R & D-team en 25 jaar export ervaring;
3. Exporteerd naar meer dan 60 landen;
4. CE- en ISO-certificaten;
5. 24 uur ONLINE SERVICE (SKYPE, WhatsApp, Wechat, Trademanager);
6. 12 maanden kwaliteitsgarantie;
7. Buitenlandse ingenieurs beschikbaar voor het oplossen van problemen;
V: Heeft u QC of veiligheidsnormen voor uw machines?
A: ja, we hebben een zeer strenge kwaliteitscontrole afdeling opgericht om goede kwaliteit te garanderen.
V: Wat is de MOQ?
A: 1 set (alleen sommige goedkope machines zijn meer dan 1 set)
V: Hoe zit het met de betalingsvoorwaarden?
A: (1) T/T met 30% voorschot en 70% saldo vóór verzending;
(2) Onherroepelijke LC bij zicht;
(3) Western Union, MoneyGram, enz.
V: Hoe zit het met de garantie?
A: De garantieperiode is één jaar na levering. Zelfs na de periode leveren wij levenslange service voor de machine.
Wilt u meer details over dit product weten
