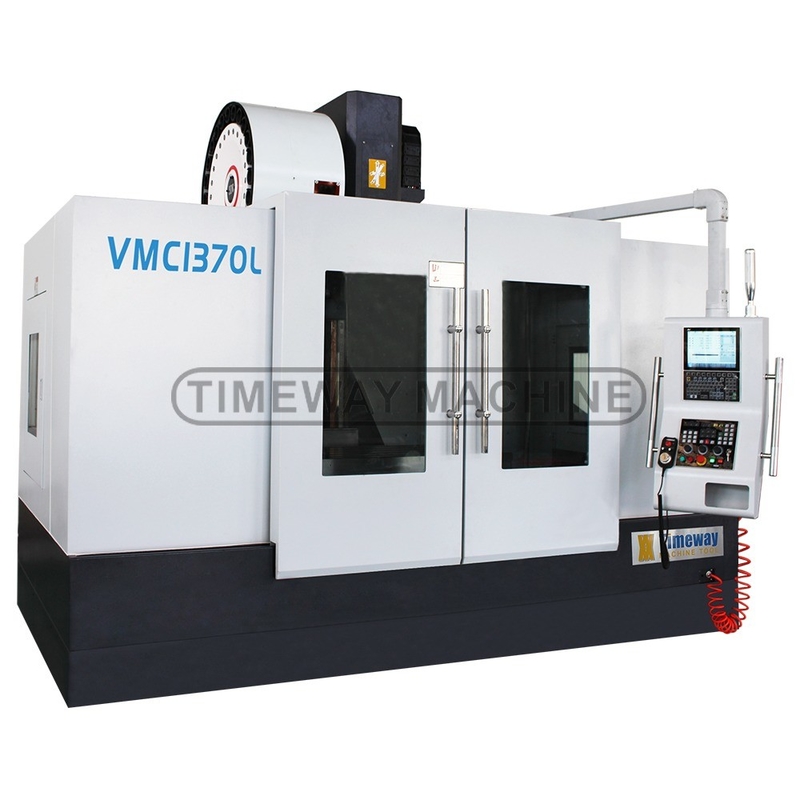

1360x700mm Tafelgrootte VMC Zwaargewicht CNC Verticaal Bewerkingscentrum met 24 gereedschappen ATC
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMAC/Timeway |
| Modelnummer: | VMC1370L |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $52,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (kan gefumineerd worden) |
| Levering vermogen: | 150 sets per maand |
|
Gedetailleerde informatie |
|||
| Type: | Verticaal | Versnellingsbereik van de spindel ((rpm): | 0 - 8000 |
|---|---|---|---|
| Aantal assen: | 3 | Aantal spindels: | Alleenstaande |
| Bewerkingscapaciteit: | Middelbelasting | Spindelconner: | BT2vrijwilligerswerk |
| Tabelverplaatsing (X) (mm): | 1300 | Tabelverplaatsing (Y) (mm): | 700 |
| Tabelverplaatsing (Z) (mm): | 600 | Positioneringsnauwkeurigheid (mm): | 0,008 |
| Herhaalbaarheid (X/Y/Z) (mm): | 0.005 | Afmeting ((L*W*H): | 3820*2560*3100 |
| CNC-besturingssysteem: | FANUC | Belangrijkste verkooppunten: | Hoge nauwkeurigheid |
| Gewicht (kg): | 11000 | Spindelmotorvermogen ((kW): | 15 |
| Garantie: | 1 jaar | Max. Lijstlading (kg): | 14000 KG |
| Tipe in de handel brengen: | Warm product 2022 | Verslag van de test van de machine: | Voorziening |
| Video-uitgaande inspectie: | Voorziening | Garantie voor kerncomponenten: | 1 jaar |
| Naam: | Verticale freesmachine | Type machine: | CNC Molenmachine |
| CNC-controller: | Fanuc Siemens Syntec KND GSK | Tafelgrootte: | 700*1360 mm |
| Model: | VMC1370L | Kleur: | Verzoek van de klant |
| Langeafstandsreizen: | 1300 mm | Dwarsreis: | 700 mm |
| Verticaal reizen: | 600 mm | Spindel snelheid: | 8000 tpm |
| Voorwaarde: | Nieuw | Toepasselijke sectoren: | Bouwmaterialen, fabricage, reparatie van machines, huishoudelijk gebruik, detailhandel, energie en m |
| Locatie van de showroom: | Geen | Kerncomponenten: | Lagers, motoren, pompen, versnellingen |
| Haven: | Chinese haven | ||
Productomschrijving
Productbeschrijving
Toepassingen van het verticale bewerkingscentrum:
De VMC-serie verticale bewerkingscentrum is een verticale bewerkingscentrum gecontroleerd door CNC (computer numerieke besturing apparaat) en het uitvoeren van snijverwerking.met een gewicht van niet meer dan 50 kg; het kan de verwerking van complexe, precieze, kleine batch en multi-variëteit onderdelen oplossen.
Specificatie
Specificaties | Eenheid | VMC1370L | VMC1580L | VMC1690L | VMC1890L | |||
Tafelgrootte | mm | 700x1360 | 800x1700 | 900x1800 | 900x2000 | |||
T-slot (nr./breedte/pitch) | mm | 5/18/122 | 5/22/135 | 5/22/165 | 5/22/165 | |||
Laadcapaciteit | kg | 1200 | 1500 | 1600 | 1600 | |||
Langeafstandsverkeer (X) | mm | 1300 | 1500 | 1600 | 1800 | |||
Kruisvervoer (Y) | mm | 700 | 800 | 900 | 900 | |||
Verticale beweging (Z) | mm | 600 | 700 | 600 | 720 | |||
Afstand van spindel neus tot tafel | mm | 150 tot en met 750 | 130-830 | 105-705 | 115-835 | |||
Afstand van het spindelcentrum tot de kolom | mm | 785 | 810 | 950 | 950 | |||
Spindelconic | - | BT2vrijwilligerswerk | BT2vrijwilligerswerk | BT2vrijwilligerswerk | BT2vrijwilligerswerk | |||
Spindel snelheid | rpm | 8000 | 8000 | 6000 | 6000 | |||
Snelvoersnelheid op de as X/Y/Z | m/min | 24/24/18 | 24/24/18 | 20/20/15 | 20/20/15 | |||
Het moment van de voermotor op de as X/Y/Z | N.m. | 23/23/23 | 27/27/27 | 35/35/35 | 40/40/40 | |||
X-/Y-/Z-aspositiegewogenheid | mm | 0.008 | 0.008 | 0.008 | 0.008 | |||
X/YZ-as herhaalbaarheidsgenauigheid | mm | 0.005 | 0.005 | 0.005 | 0.005 | |||
Hoofdmotorvermogen | kw | 15/18.5 | 15/18.5 | 15/18.5 | 15/18.5 | |||
Luchtdrukbron | kg/cm2 | 8 | 8 | 8 | 8 | |||
Totaal vermogen | Qua | 30 | 30 | 35 | 40 | |||
Capaciteit van het gereedschapsmagazin | T | 24 (Disc) | 24 (Disc) | 24 (Disc) | 24 (Disc) | |||
Gidstype | - | X: lineair; Y: lineair, vier rails; Z: Slingeren | ||||||
Detail van de machine
Ik heb het niet gedaan. Ik heb het niet gedaan.

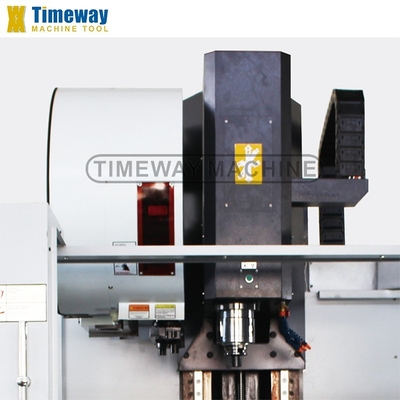

>> Een gehard en fijn gegrond werktafeloppervlak zorgt voor een hoge stijfheid.
>> Optioneel Taiwan TJR NC draaitafel voor 4e as om ronde stukken te verwerken en 4-assen koppeling te realiseren.
Ik heb het niet gedaan. Ik heb het niet gedaan.

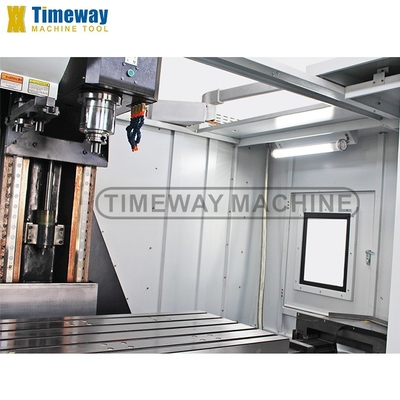

>> Grote werkruimte kan voldoen aan de verwerkingsvereisten van stukken van verschillende grootte.
>> De telescopische behuizing van roestvrij staal beschermt de machineleidingen en de kogelschroef effectief tegen beschadiging.
Ik heb het niet gedaan. Ik heb het niet gedaan.

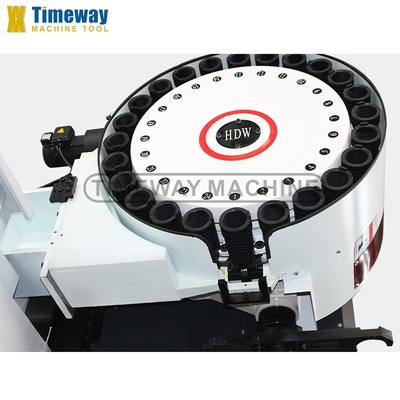

>> Kies Taiwan BT40 schijftype gereedschapsmagazin, methoge concentriciteit, laag geluid, snelle gereedschapsswisseling, hoge precisie, lange levensduur.
Ik heb het niet gedaan. Ik heb het niet gedaan.

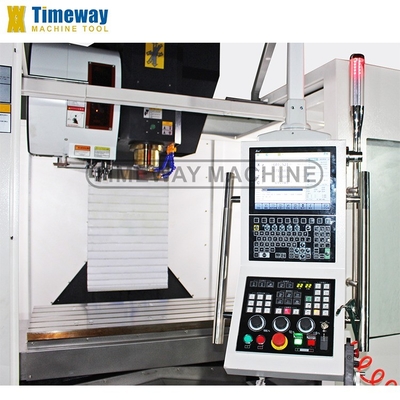

>> Stabiel CNC-systeem garandeert alle werkprestaties van het CNC-verticale bewerkingscentrum.
>> Mitsubishi CNC systeem is optioneel.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Kettingchipconveyor is optioneel.
Accessoires
Standaard accessoires:
√ FANUC 0i MF CNC-systeem
√ X/Y: lineaire geleidingsrails, Z: schuifgeleidingsrails
√ Taiwan BT50 spindel, 6000 tpm
√ Taiwanse schijftype ATC met 24 instrumenten
√ Volledige behuizing
√ Handmatige pulsgenerator (MPG)
√ USB- en LAN-interface
√ Werklamp
√ Pilotlamp
√ koelsysteem
√ Centraal automatisch smeersysteem
√ Spindelluchtblaas
√ Luchtpistool
√ Fressboord en -schroef
√ Warmtewisselaar voor elektrische kast
√ Gereedschappen en gereedschapskist
√ Evenwichtige wig & bouten
√ Handleiding (Engels)
√ Taiwan BT50 spindel, 6000 tpm
√ Taiwanse schijftype ATC met 24 instrumenten
√ Volledige behuizing
√ Handmatige pulsgenerator (MPG)
√ USB- en LAN-interface
√ Werklamp
√ Pilotlamp
√ koelsysteem
√ Centraal automatisch smeersysteem
√ Spindelluchtblaas
√ Luchtpistool
√ Fressboord en -schroef
√ Warmtewisselaar voor elektrische kast
√ Gereedschappen en gereedschapskist
√ Evenwichtige wig & bouten
√ Handleiding (Engels)
Optioneel accessoire:
_ MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND
_ vierde as
_ Directe aandrijvende spindel (10000, 12000, 15000 tpm)
_ Circulaire koelmiddel spuit
Koelmiddel door spindel (CTS)
_ Spindelolie koeler
Airconditioner
_ Chain-type chipconveyor
- Waterspistol.
_ Veiligheidsdeur
_ Gereedschapsmetersysteem
_ Werkstukmetingsysteem
_ vierde as
_ Directe aandrijvende spindel (10000, 12000, 15000 tpm)
_ Circulaire koelmiddel spuit
Koelmiddel door spindel (CTS)
_ Spindelolie koeler
Airconditioner
_ Chain-type chipconveyor
- Waterspistol.
_ Veiligheidsdeur
_ Gereedschapsmetersysteem
_ Werkstukmetingsysteem
