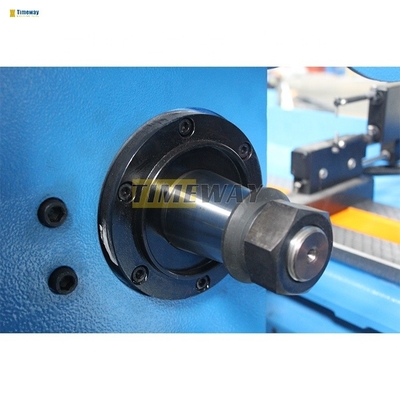

Slijpspindel met gesegmenteerde hoogprecisielagers, verstelbaar en onderhoudsarm.
De snelheden van de werkhoofdspindel zijn oneindig variabel en worden aangedreven door een frequentiemotor en een interver, die gemakkelijk kunnen worden aangepast en geoptimaliseerd tijdens het bewerkingsproces.
 |

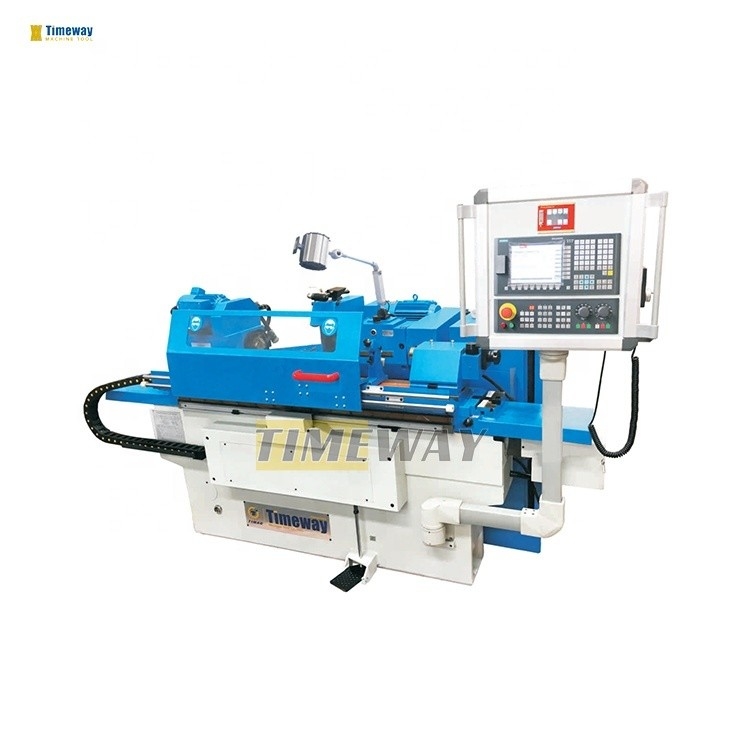

SIEMENS CNC-systeem Hoogprecisie slijpmachine 800mm slijplengte 3000kg Gewicht
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TIMEWAY |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $29,999.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (kan gefumineerd worden) |
| Levering vermogen: | 150 sets per maand |
|
Gedetailleerde informatie |
|||
| Vervaardiging van elektrische apparatuur: | 200 | Verminder van het vermogen van de splijtstof: | 800 |
|---|---|---|---|
| Max. lengte van het werkstuk (mm): | 850 | Max. Gewicht van Werkstuk (kg): | 50 |
| Centrumhoogte (mm): | 135 | Wielgrootte (mm): | 400 |
| Rode snelheid (rpm): | 2130 | Rondheid ((mm): | 1.5 |
| Oppervlakteruwheid (μm): | 0.32 | Jaar: | 2022 |
| Spanning: | Als klant vereist. | Afmeting ((L*W*H): | 3000 x 1600 x 1500 mm |
| Gewicht (kg): | 3000 | Vermogen (kW): | 10.825 |
| Belangrijkste verkooppunten: | Concurrerende prijs | Garantie: | 1 jaar |
| Locatie van de showroom: | Indien, Indonesië, de VAE, Duitsland, Mexico, Frankrijk, Australië, Marokko, Zuid-Afrika, Egypte, Zu | Toepasselijke sectoren: | Vervaardigingsbedrijven, energie en mijnbouw, bouwwerkzaamheden |
| Tipe in de handel brengen: | Nieuw product 2019 | Verslag van de test van de machine: | Voorziening |
| Video-uitgaande inspectie: | Voorziening | Garantie voor kerncomponenten: | 1 jaar |
| Kerncomponenten: | Motor, Motor, andere | Voorwaarde: | Nieuw |
| CNC of niet: | CNC-machines | Diameter van het slijpen: | 8200mm |
| Centrum voor de voorraad: | MT4 | Centrum van de staart: | MT4 |
| Grootte van het slijpwiel: | 400X50X203 | X-as min.feed-eenheid: | 0.001 mm |
| Z-as min.feed eenheid: | 0.001 mm | Vermogen van de longitudinale servomotor: | 1.6kw |
| Vermogen van de servomotor: | 1.6kw | Type: | CNC-machines |
| Laadcapaciteit: | 50 kg | ||
Productomschrijving
Beschrijving van de producten
*De CNC-cilindrische slijper is geschikt voor batchproductie van het slijpen van cilindrische onderdelen met een hoge prestatie-prijsverhouding.
*De machine standaard neemt het Duitse SIEMENS CNC-systeem, en het uitvoerend systeem wordt aangedreven door de CNC servo driver en servomotor.De werktafel verplaatsingen in de lengte (Z) en de wielkop verplaatsingen in de dwarslijn (X), die met de hoge voedingsnauwkeurigheid worden gerealiseerd door de servomotoren aangedreven door de kogelschroef.
*De machine standaard neemt het Duitse SIEMENS CNC-systeem, en het uitvoerend systeem wordt aangedreven door de CNC servo driver en servomotor.De werktafel verplaatsingen in de lengte (Z) en de wielkop verplaatsingen in de dwarslijn (X), die met de hoge voedingsnauwkeurigheid worden gerealiseerd door de servomotoren aangedreven door de kogelschroef.
*Met de SIEMENS CNC-systeem programmering en mens-machine interface, eenvoudig en gemakkelijk, en uitgerust met andere CNC-systemen en geconfigureerde online automatische meetinstrumenten voor de keuze van de klant.
*Eenvoudig en gemakkelijk te bedienen voor de freesmachine, na eenvoudige training kan deze gemakkelijk worden bediend.een automatisch slijpen voor het verschillende werkstuk wordt gerealiseerd.
* Deze machine is voorzien van een automatische schakeling van de tafel, die automatisch meerdere stappen van een werkstuk kan slijpen.De multi-stap kan willekeurig worden gerangschikt voor het langsmatig slijpen en snijden in slijpvolgorde en slijpprocesparameters.
* CNC-besturingssysteem met functie van automatische wieldressing en compensatie.
*De wielspindel wordt ondersteund door drie hydrodynamische lagers met bussen, en voor de gebruiker is ook een hydrodynamisch-statisch lager met hoge precisie beschikbaar.
*Timing van de smeervoorziening voor bewegende onderdelen van de machine volgens het programmaontwerp. Automatische smeering van alle bewegende onderdelen.
* Werkkopspindel aangedreven door een variabele frequentiemotor en een frequentierechter, en geprogrammeerd via M-code en S-code van CNC-systeem voor trapsloze snelheid.
* Werkkopspindel aangedreven door een variabele frequentiemotor en een frequentierechter, en geprogrammeerd via M-code en S-code van CNC-systeem voor trapsloze snelheid.
* De wielkop kan 180° draaien voor het wisselen van buiten- en binnenslijpen.
Specificatie | Eenheid | GK-200H | UGK-200H |
Dia. grond (O.D.) | mm | 8-200 | 8-200 |
Vervaardiging van elektrische apparatuur | mm | 500/800 | 500/800 |
Centrumhoogte | mm | 135 | 135 |
Afstand tussen centra | mm | 550/850 | 550/850 |
Centrum voor de voorraad | - | MT4 | MT4 |
Centrum van de staart | - | MT4 | MT4 |
Laadcapaciteit | kg | 50 | 50 |
Grootte van het slijpwiel | mm | F400x50xF203 | F400x50xF203 |
Max. perifere snelheid van het slijpwiel | m/s | 38 (hydrodynamisch-hydrostatisch 45 m/s) | 38 (hydrodynamisch-hydrostatisch 45 m/s) |
Slijpspindel snelheid | rpm | 2130 | 2130 |
Inwendige slijpspindel snelheid | rpm | - | 16000 |
Dia. grond (ID) | mm | - | 13 tot 100 |
X-as min. voedingseenheid | mm | 0.001 | 0.001 |
Z-as min. voedingseenheid | mm | 0.001 | 0.001 |
Totaal vermogen | kw | 10.825 | 10.825 |
Vermogen van de longitudinale servomotor | kw | 1.6 (6N.m) | 1.6 (6N.m) |
Vermogen van de servomotor | kw | 1.6 (6N.m) | 1.6 (6N.m) |
Rondheid | Ik heb het gedaan. | 1.5 | 1.5 |
Ruwheid | Ik heb het gedaan. | Ra0.32 | Ra0.32 |
Eenvormigheid van de diagonale lengte van de doorsnede | Ik heb het gedaan. | 5 | 5 |
·met een gewicht van niet meer dan 50 kg · slijpwielflens, · Drie kaakschok (UG), · Rijhond, ·Schaal voor interne slijpwerkzaamheden (UG), • een schroefmachine, · Rondbalansingsbalk, · Open type vaste rust, · dode centra, · Frequentierechter, · koelmiddel systeem, · werklamp, · Evenwichtige wig, · Handleiding (Engelse editie). | · Ruitbalansstand · Radiusdresser · Centrale rust van dicht type · Digitaal aflezen · Papierfilter · Magnetische scheider |
De tafel kan een bepaalde hoek draaien voor het slijpen van een kegelvormige cilinder.
De standaard staart kan handmatig worden bediend met een handgreep of met een hydraulische bediening met een voetpedaal, soms kan het handwiel aan het einde van de staart de klemkracht aanpassen.

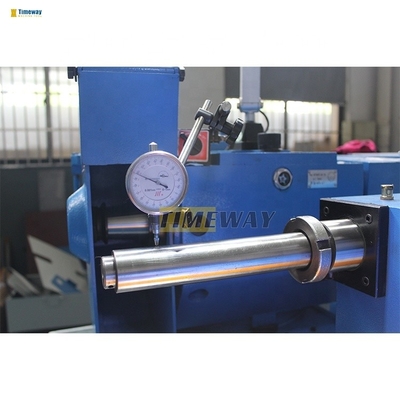

Buitenslijpen voor draaiende onderdelen
De slijpkop kan 180° worden gedraaid om van binnen naar buiten te slijpen.

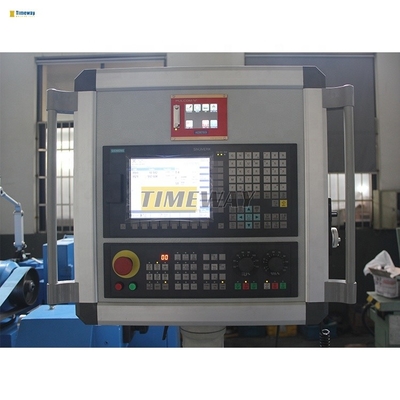

Met de SIEMENS CNC-systeem programmering en mens-machine interface, eenvoudig en gemakkelijk, en uitgerust met andere CNC-systemen en geconfigureerde online automatische meetinstrumenten voor de keuze van de klant.
