Het een-stuk bed is gemaakt van hoogwaardig gietijzer, rails oppervlak geharde en precisie slijpen, hoge stabiliteit en hoge stijfheid.De goed ontworpen structuur zorgt voor een uitstekende verwerkingskracht.
De basis tafel glijbaan met TF materiaal en is nauwkeurig handgeschraapt; de wielkop glijbaan is V-vlakke rails met voering-roller, hoge precisie en lage beweging wrijving.
 |

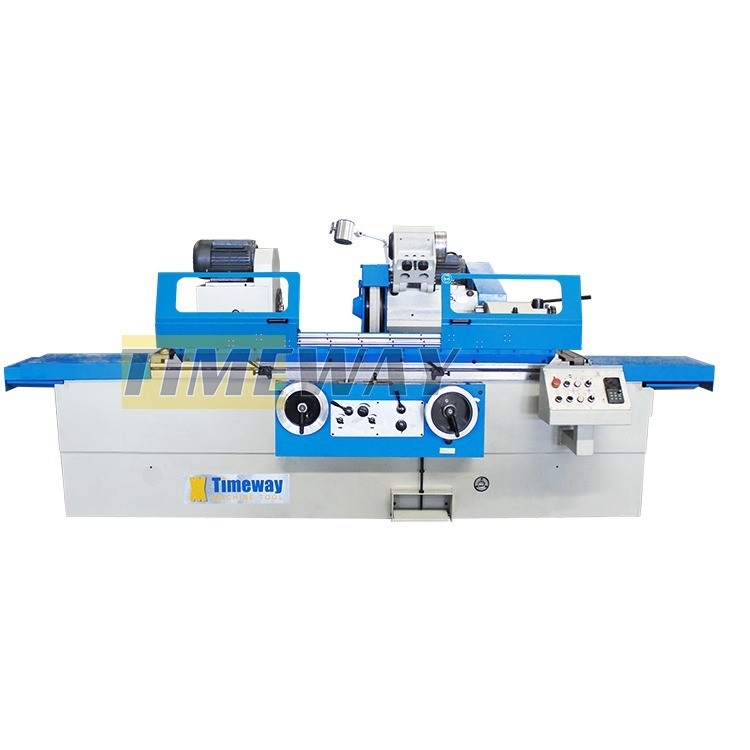

500*50*203mm Wielgrootte Universele cilindrische slijpmachine voor 200mm buitenslijp
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | timeway |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $25,000.00/sets 1-2 sets |
|
Gedetailleerde informatie |
|||
| Vervaardiging van elektrische apparatuur: | 200 | Slijpdiameter ((Binnen) ((mm)): | 0 |
|---|---|---|---|
| Verminder van het vermogen van de splijtstof: | 500 | Max. lengte van het werkstuk (mm): | 750 |
| Max. Gewicht van Werkstuk (kg): | 100 | Centrumhoogte (mm): | 135 |
| Wielgrootte (mm): | 500*50*203 | Rode snelheid (rpm): | 1335 |
| Oppervlakteruwheid (μm): | 0 | Afmeting ((L*W*H): | 235*203*205 mm |
| Gewicht (kg): | 3000 | Vermogen (kW): | 5.5 |
| Belangrijkste verkooppunten: | Concurrerende prijs | Garantie: | 1 jaar |
| Locatie van de showroom: | Rusland, Canada, Turkije, Colombia, Kazachstan, Tadzjikistan, Brazilië | Toepasselijke sectoren: | Vervaardigingsbedrijven, winkels voor voedsel en dranken, winkels voor bouwmaterialen, drukkerijen |
| Tipe in de handel brengen: | Nieuw product 2023 | Verslag van de test van de machine: | Voorziening |
| Video-uitgaande inspectie: | Voorziening | Garantie voor kerncomponenten: | 1 jaar |
| Kerncomponenten: | Motor, lager, versnellingsbak, motor, versnelling | Voorwaarde: | Nieuw |
| CNC of niet: | Normaal | Naam van het product: | Universale cilindrische slijpmachine |
| Type machine: | Grilmachine voor cilindrische bewerking | Model: | G-200 |
| Kleur: | Aangepaste Facultatief | Na garantie service: | 1 jaar |
| Maximale lengte van de grond ((O.D.): | 500/750 mm | Verpakkingsmaat: | 235/275*203*205 mm |
| Motorvermogen van het werkhoofd: | 1.1 kW | Laadcapaciteit: | 100 kg |
| Motor: | 5.5 kW | ||
Productomschrijving
Beschrijving van de producten
Externe-interne hoge universele cilindrische slijpmachine
*De cilindrische slijper van de G-serie is geschikt voor het slijpen van buitenste cilindrische en kegelvormige oppervlakken.De universele cilindrische slijper van de UG-serie is geschikt voor het slijpen van buitenste en binnenste cilindrische en kegelvormige oppervlakken.
*Voor de UG-serie kan het werkhoofd in elke positie binnen de tegenklokrichting van 90° worden gedraaid, zodat het geschikt is voor het slijpen vaninterne ofbuitenste kegelvormige oppervlakte.
* Voor de UG-serie heeft de cilindrische slijpmachine een interne slijpapparaat, de interne slijpspindel wordt ondersteund door een nauwkeurig rollager.
* De werkkopspindel, de wielkopspindel, de interne slijpspindel, de koelmiddelpomp, de hydrodynamische en de hydrostatische oliepomp worden aangedreven door afzonderlijke motoren.
* Elk bewegende onderdeel van de machine heeft een elektrische, hydraulische en mechanische vergrendelingsstructuur.Alle controlehefters zijn gecentraliseerd in het paneel maken het bedienen eenvoudig.
* De wieldreserver kan op de staart worden gemonteerd.
* De werkkopspindel, de wielkopspindel, de interne slijpspindel, de koelmiddelpomp, de hydrodynamische en de hydrostatische oliepomp worden aangedreven door afzonderlijke motoren.
* Elk bewegende onderdeel van de machine heeft een elektrische, hydraulische en mechanische vergrendelingsstructuur.Alle controlehefters zijn gecentraliseerd in het paneel maken het bedienen eenvoudig.
* De wieldreserver kan op de staart worden gemonteerd.
Specificatie
Specificatie | Eenheid | G-200 | UG-200 |
Afstand tussen centra | mm | 500/750 | 500/750 |
Centrumhoogte | mm | 135 | 135 |
Dia. grond (O.D.) | mm | 5-200 | 5-200 |
Dia. grond (ID) | mm | - | 25 tot 100 |
Vervaardiging van elektrische apparatuur | mm | 500/750 | 500/750 |
Vervaardiging van de volgende modellen: | mm | - | 125 |
Laadcapaciteit | kg | 100 | 100 |
Hoek van draaiend werkhoofd | ° | - | +90° |
Verstelbare spindel van het werkhoofd | - | MT4 | MT4 |
Werkhoofdspindel snelheid | rpm | 25-380 (zonder stappen) | 25-380 (zonder stappen) |
De snelheid van de spindel van het wielhoofd | rpm | 1335 | 1670 |
De snelheid van het voedingsvoer met het wielkop | mm | 50 | 50 |
Kruisverkeer van het wiel | mm | 205 | 205 |
Rondrolhoek van de wielkop | ° | - | ±10° |
Invoer van het handwiel door het wielhoofd per toer (ruw/fijn) | mm | 2/0.5 | 2/0.5 |
Wielkopvoeding van handwiel per graad. (ruw/fijn) | mm | 0.01/0.0025 | 0.01/0.0025 |
Grootte van het buitenwiel | mm | 500x50x203 | 400x50x203 |
Max. perifere snelheid van het slijpwiel | m/s | 35 | 35 |
Inwendige slijpspindel snelheid | rpm | - | 10000/15000 |
Inwendige grootte van het slijpwiel | mm | - | Max: 50x25x13, Min: 17x20x6 |
Tabelvoeding van het handwiel per toer | mm | 6 | 6 |
Tastelwielhoek (CW) | ° | 3° | 3° |
Tastelwielhoek (CCW) | ° | 9° /8° | 9° /8° |
Tabellangsvoersnelheid | m/min | 0.1-4 | 0.1-4 |
Schoppenvoetpen | - | MT4 | MT4 |
Volledige verplaatsing | mm | 30 | 30 |
Externe slijpmotor | kw | 5.5 | 4 |
Intern slijpmotorvermogen | kw | - | 1.1 |
Motorvermogen van het werkhoofd | kw | 1.1 | 1.1 |
Bruto gewicht | kg | 3000/3100 | 3000/3200 |
Verpakkingsgrootte (LxWxH) | cm | 235/275x203x205 | 235/275x203x205 |
Accessoires
·Meting van de brugplaat · Open vaste rust · Wielflens · Wieltrekkers · Balanceringsbalk · slijpwiel · koelmiddelreservoir · Carbide getrapt midden · Rijhond · Ruitendresser (zonder diamantpen) · Werklamp · Evenstellingswijn · Interne slijpinstallatie (UG) · 3-koppel (UG) · Uitbreidingsas (UG) • Intern slijpwiel (UG) · Volledige set gereedschappen · Handleiding (Engelse editie) | · Balanceringsstand · Radiuswielcompressor · Dichte, gestage rust · Digitaal aflezen · Papierfilter · Magnetische scheider · Centrale slijpinstallatie · Eindwieldresser |
Gedetailleerde afbeeldingen

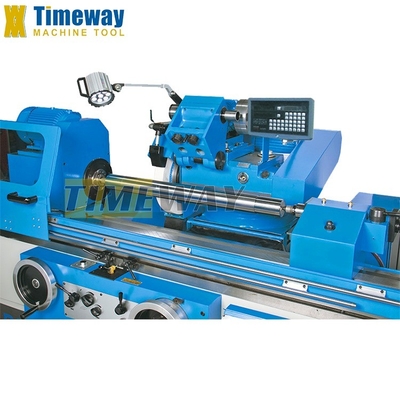

Buitenslijpen voor draaiende onderdelen

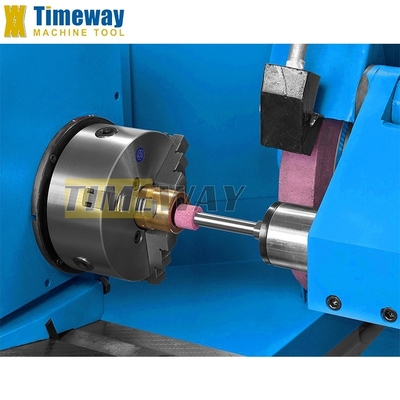

Komt met verwijderbare interne slijpmachine.

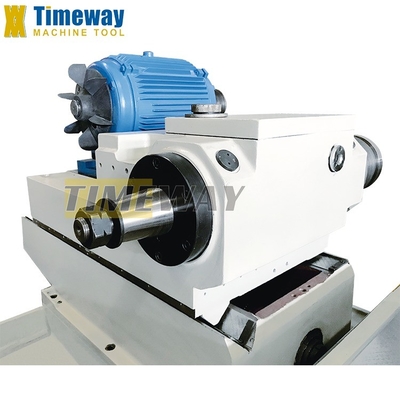

De spindel van het wielhoofd wordt ondersteund door een bimetalen schelplagers, waardoor de spindel een hoge stijfheid en stabiliteit heeft, zorgt voor een zwaar, uitstekend afwerkingsoppervlak.
De slijpkop kan 180° worden gedraaid om van binnen naar buiten te slijpen.

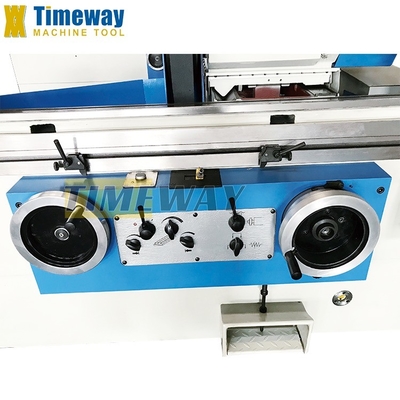

Het gecentraliseerde operatorpanel en redelijk verdeelde actie
de handgrepen zijn zeer duidelijk en de gebruiker-
Vriendelijk aan de voorzijde van de machine.
de handgrepen zijn zeer duidelijk en de gebruiker-
Vriendelijk aan de voorzijde van de machine.
Onze diensten
1- Gratis vervanging van onderdelen die beschikbaar zijn tijdens de garantieperiode.Snel handelen en antwoorden op technische vragen op elk moment gedurende de gehele levensduur van de machine. 3. Overzeese na-servicecentrum beschikbaar in sommige regio's. 4. Ingenieur overzeese service beschikbaar op verzoek van de klant ((relatieve kosten van de klant).
Inleiding van het bedrijf
Fabrieksdisplay:
Fabrieksprofiel:
Onze fabriek is opgericht in 2014. Het heeft professionele technici, een onderzoek en ontwikkeling team, produceert en verkoopt CNC-apparatuur en biedt professionele op maat gemaakte diensten.Onze producten worden veel gebruikt in de vormverwerking, 3C-producten, landbouwmachines, petroleummachines, verwerking van auto-onderdelen, ruimtevaartindustrie, enz., die meer dan 60 landen en regio's in binnen- en buitenland verkopen.
Text Inleiding:
Bedrijfsprofiel:
Timeway Machine Tool Co., Ltd is een professionele machine tool productie-ondernemingen, de belangrijkste producten zijn draaibank, freesmachine, slijpmachine, enz.,en volgens de behoeften van de klant kunnen we ook ontwerpen en fabriceren van verschillende speciale doeleinden machines, om relatieve technologie-upgrading en transformatiediensten op het gebied van machinegereedschap te verlenen.
Klant bezocht:
Tot nu toe hebben we veel klanten uit het buitenland ontvangen, en ze zijn allemaal zeer tevreden met ons bedrijf en producten
Uitstallingen:
Sinds de oprichting van het Ministerie van Buitenlandse Handel hebben we deelgenomen aan verschillende binnenlandse en internationale tentoonstellingen zoals de Herfst Canton Fair, Beijing Exhibition,Shanghai tentoonstelling, Moskou, Ethiopië en Rusland, en hebben langdurige vriendschappelijke samenwerkingsverbanden onderhouden met de klanten van de tentoonstelling.
Veelgestelde vragen
V: Waarom kies je voor Timeway Machine?
A: 1. Hoge kwaliteit met concurrerende prijs; 2. Professionele R & D-team en 25 jaar exportervaring; 3. Exporteerd naar meer dan 60 landen; 4. CE, ISO certificaten; 5.24 uur online dienst (Skype)6. 12 maanden kwaliteitsgarantie; 7. Overzeese ingenieurs beschikbaar voor het oplossen van problemen;V: Heeft u QC of veiligheidsnormen voor uw machines?A: ja, we hebben een zeer strenge kwaliteitscontrole afdeling opgericht om goede kwaliteit te garanderen.V: Wat is de MOQ?A: 1 set (alleen sommige goedkope machines zijn meer dan 1 set)V: Hoe zit het met de betalingsvoorwaarden?A: (1) T/T met 30% vooruitbetaling, en 70% saldobetaling vóór verzending; (2) Onherroepelijke LC bij zicht; (3) Western Union, MoneyGram, enz.V: Hoe zit het met de garantie?A: De garantieperiode is één jaar na levering. Zelfs na de periode leveren wij levenslange service voor de machine.
