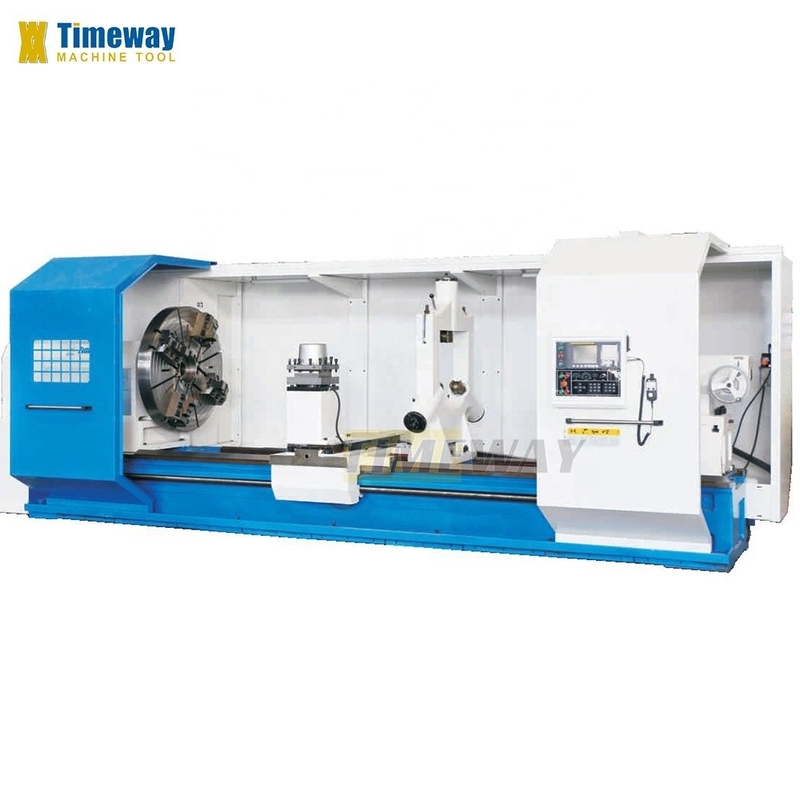

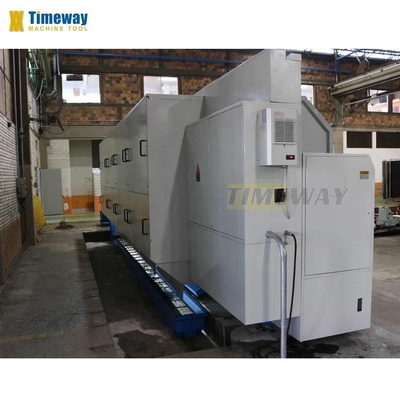

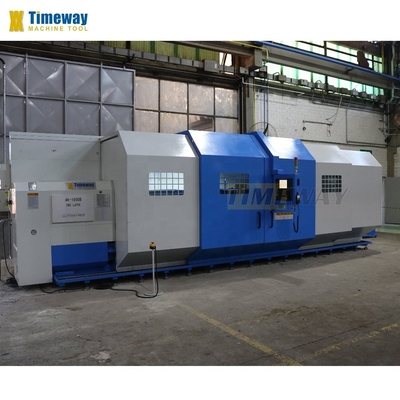

Horizontale CNC-draaibank met automatische functie en herhaalbaarheid X/Y/Z mm ± 0.01
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMEWAY |
| Modelnummer: | AK-1250Bx5000 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $100,000.00/sets 1-1 sets |

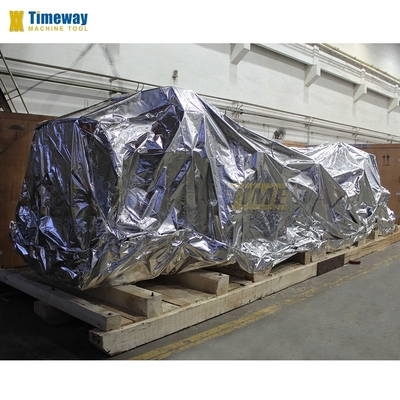

| Verpakking Details: | Houten behuizing (gefumineerd) |
| Levering vermogen: | 150 sets per maand |
|
Gedetailleerde informatie |
|||
| Type: | horizontaal | Max. lengte van het werkstuk (mm): | 5000 |
|---|---|---|---|
| Structuur: | Vlakke Beddraaibank | Bewerkingscapaciteit: | Zwaar werk |
| Max. Gewicht van Werkstuk (kg): | 6000 (optie: 8000) | Breedte van het bed (mm): | 755 mm |
| Spindelmotorvermogen ((kW): | 30 | Aantal spindels: | Alleenstaande |
| Aantal assen: | 2 | Vervoer (X-as) ((mm): | 570 mm |
| Vervoer (Z-as) ((mm): | 5000 mm | Positioneringsnauwkeurigheid (mm): | ±0.015 |
| Herhaalbaarheid (X/Y/Z) (mm): | ±0.01 | Afmeting ((L*W*H): | 8300 x 2530 x 2150 mm |
| Spanning: | Zoals vereist | CNC-besturingssysteem: | FANUC of SIEMENS |
| Gereedschapspoststations: | 4 | Gewicht (kg): | 14800 |
| Garantie: | 1 jaar | Belangrijkste verkooppunten: | Hoge nauwkeurigheid |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Type machine: | horizontale cnc-draaien |
| van ijzer of van staal: | HT300 ijzer | Hardheid van de geleiding: | HRC52 |
| Structuur van de geleidingsbaan: | V-plat type | X/Z-as schroef: | met een breedte van niet meer dan 15 mm |
| De Waaiers van de assnelheid: | 5-320 r/min | Spindel snelheidsstappen: | Hydraulische 4 schakels, stapsloos in schakelen |
| Werknauwkeurigheid: | IT6 | Ruwheid: | Ra1,6um |
| Maximum werkstuklengte: | 5000 mm | Voorwaarde: | Nieuw |
| Spindelboring ((mm): | 130 | Toolpostmerk: | Yaxin |
| Toepasselijke sectoren: | Werkplaatsen voor het repareren van machines | Locatie van de showroom: | Canada, Verenigd Koninkrijk, Verenigde Staten, Italië, Frankrijk, Duitsland, Brazilië, Peru, Mexico, |
| Kerncomponenten: | Lagers, motor, pomp, tandwiel, PLC, drukvat, ander, tandwiel, CNC-systeem | Max. Gekeerde lengte (mm): | 4800 |
| Tipe in de handel brengen: | Warm product 2021 | Jaar: | 2021 |
| Max. Spindel snelheid (rpm): | 320 t/m | Haven: | De Havens van China |
Productomschrijving
Beschrijving van de producten
Specificatie | Eenheid | AK-1000B | AK-1250B | AK-1600B | ||
Max. Sling over het bed. | mm | 1000 | 1250 | 1640 | ||
Max... schuif over de schuif. | mm | 630 | 880 | 1250 | ||
Afstand tussen centra | mm | 1000/1500/2000/3000/4000/5000/6000/8000/10000/12000/- | ||||
Max. draailengte | mm | 730/1300/1800/2800/3800/4800/5800/7800/9800/11800/- | ||||
Bedbreedte | mm | 755 | 755 | 755 | ||
Laadcapaciteit | kg | 6000 (optie: 8000) | 6000 (optie: 8000) | 6000 (optie: 8000) | ||
Spindel neus | mm | A2-15 | A2-15 | A2-15 | ||
Spindelboor | mm | 130 | 130 | 130 | ||
Spindelconic | - | Metrische 140 | Metrische 140 | Metrische 140 | ||
Spindel snelheid (hydraulische 4 stappen, stapsloze) | rpm | 5-320 | 5-320 | 5-320 | ||
Centrumhoogte | mm | 500 | 625 | 820 | ||
Schokgrootte (4-kaak) | mm | 1000 | 1000 | 1000 | ||
X/Z-as min. voedingseenheid | mm | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | ||
X/Z-as snelle toevoer snelheid | mm/min | 3000/5000 | 3000/5000 | 3000/5000 | ||
Kruisvervoer (X) | mm | 570 | 570 | 630 | ||
Typ van gereedschapspal | - | V4/V6/V8 | V4/V6/V8 | V4/V6/V8 | ||
Tijd voor gereedschapswisseling | s | 2.6 | 2.6 | 2.6 | ||
Genoeg nauwkeurigheid van de herhaling van de positionering van de torent | mm | 0.01 | 0.01 | 0.01 | ||
Grootte van het gereedschapsgedeelte | mm | 40x40 | 40x40 | 40x40 | ||
Diameter van de staartvoet | mm | 160 | 160 | 160 | ||
Volledige verplaatsing | mm | 300 | 300 | 300 | ||
Schoppenvoetpen | - | MT6 | MT6 | MT6 | ||
CNC-systeem | - | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | ||
Werknauwkeurigheid | - | IT6-IT7 | IT6-IT7 | IT6-IT7 | ||
Ruwheid van het oppervlak | μm | Ra1.6 | Ra1.6 | Ra1.6 | ||
Hoofdmotorvermogen | kw | 30 | 30 | 30 | ||
Gewicht van de machine | kg | 9800/10200/10600/11800/13000/14800/16600/20600/24600/28600/- | ||||
De lengte van de machine | mm | 4300/4800/5300/6300/7300/8300/9300/11300/13300/15300/- | ||||
Breedte van de machine | mm | 2530 | 2530 | 2780 | ||
Hoogte van de machine | mm | 2150 | 2150 | 2600 | ||
√ FANUC/GSK/SIEMENS CNC-systeem √ 4-koppeling √ elektrische gereedschapspost met 4 stations √ Werklamp √ koelsysteem √ halfgesloten beveiliging √ Handmatige pulsgenerator (MPG) √ dode centra √ oliepistool √ Pilotlamp √ Automatische smeerpomp √ Handmatig bewegende staart √ Gereedschappen en gereedschapskist √ Evenwichtige wig & bouten √ Handleiding (Engels) | _ Elektrisch bewegende staart _ Steady rest Volg de rest _ 6-station gereedschapspost _ Live centra Airconditioner _ Chip-conveyor Volle bewaking. |

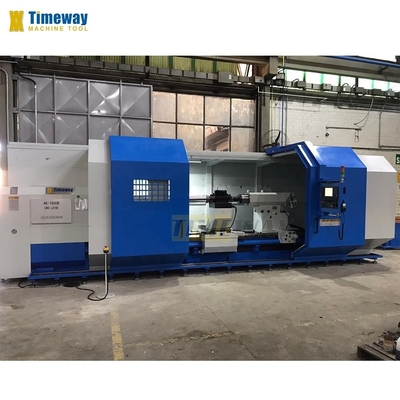

Detail van de machine
- Wat is er aan de hand?

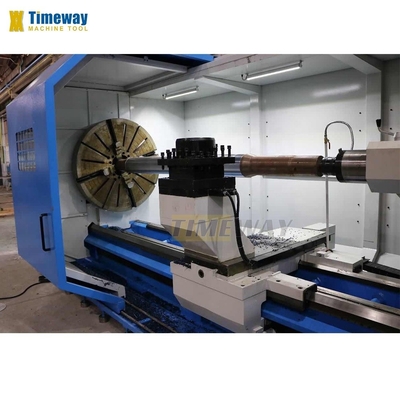

- Standaard 4-kaak onafhankelijke chuck voor het vastklemmen van speciale vorm delen.
Elektrische torent met vier stations:
- Gebruik een beroemde elektrische torent, met een hoge positioneringsnauwkeurigheid.
CNC-systeem
SIEMENS, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK, etc. voor uw keuze.
Staartbestand:
Handmatig bewegende staart is standaard, de elektrische bewegende staart is optioneel.
Elektrische kast volgens de CE-norm:
Duidelijke en nette elektrische lay-out;
Het nemen van CE-standaard elektrische componenten.
Automatische smeerpomp:
Automatisch en met tussenpozen elke geleidingsrail smeren om de levensduur van de machine te verlengen.
Verticale torent met vier stations:
Standaard
Verticale torent van 6 stations:
Facultatief
horizontale torent met zes stations:
Facultatief
Test - rondheid en cilindrisiteit:
Precisie van het draaien van het buitenste oppervlak van de staaf, testnauwkeurigheid:
ronde: minder dan 0,01 mm;
Cylindrisiteit: minder dan 0,025/300 mm
Test - verticaliteit:
Precisie bij het draaien van het eindoppervlak van de schijf, testnauwkeurigheid:
Verticaliteit: minder dan 0,02/300 mm
Test - ruwheid:
Precieze draaiing van het buitenste oppervlak van de staaf, testnauwkeurigheid: ruwheid: Ra1,6um
Draaddraaiingstest:
fijn draaiende conische draden (Taper: 1:16, draadpitch: 3,175 mm), kan na testen met een speciaal meetapparaat voldoen aan een accumulatieve fout van pitch tot 0,015/25,4 mm.
Uitgebreide testonderdelen:
Alle CNC-draaiburken moeten na alle standaardcontroles van de machine een eindsnijproces uitvoeren, door het snijden van het buitenste oppervlak, stappen, boogoppervlak, conisch oppervlak, enz.,om de stabiliteit van het CNC-systeem en de algemene prestaties van de machine te controleren.
Waarom u ons kiest
Renishaw laser interferometer:
Voordat de machine wordt geleverd, wordt er een UK RENISHAW laser gebruikt om dynamische precisie-tests en offset uit te voeren, zodat de machine de hoge positioneringsnauwkeurigheid en re-positioneringsnauwkeurigheid heeft.
