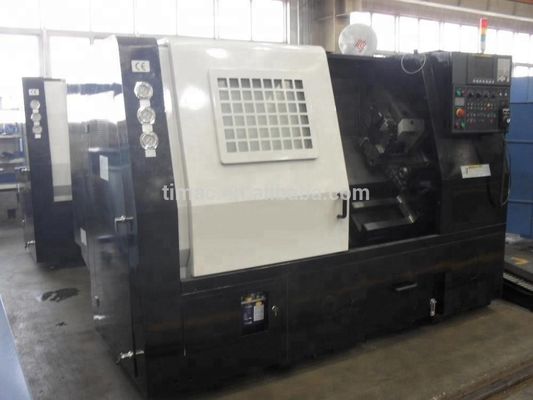

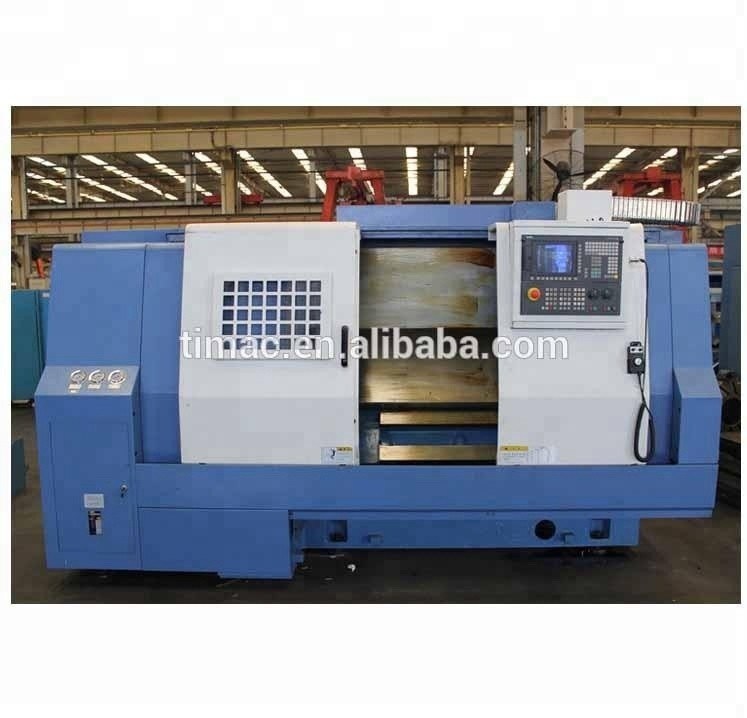

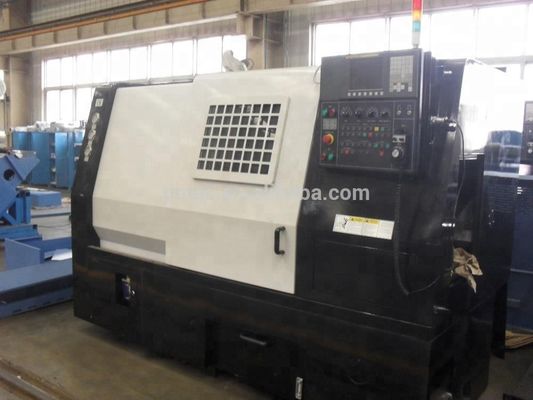

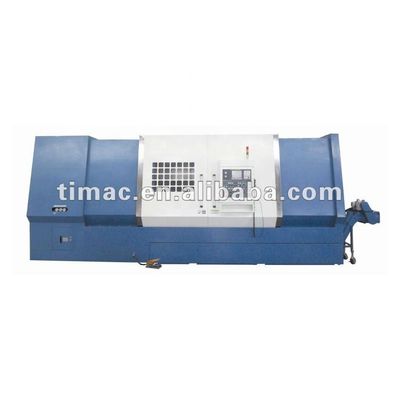

Twin Spindle FANUC Slant Bed CNC draaibank AK-25 met 12 gereedschapsposten
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TIMAC |
| Certificering: | ISO9001; CE |
| Modelnummer: | AK-25 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $53,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (gefumineerd) |
| Levering vermogen: | 50 sets per maand |
|
Gedetailleerde informatie |
|||
| Type: | horizontaal | Max. lengte van het werkstuk (mm): | 3000 |
|---|---|---|---|
| Structuur: | De Draaibank van het hellingsbed | Bewerkingscapaciteit: | Zwaar werk |
| Breedte van het bed (mm): | 180 mm | Spindelmotorvermogen ((kW): | 30 |
| Aantal spindels: | Tweeling | Aantal assen: | 3 |
| Vervoer (X-as) ((mm): | 230 mm | Vervoer (Z-as) ((mm): | 2965 mm |
| Positioneringsnauwkeurigheid (mm): | 00,01 mm | Herhaalbaarheid (X/Y/Z) (mm): | 0,007 |
| Afmeting ((L*W*H): | 2270 x 1470 x 1650 mm | Spanning: | Zoals vereist |
| CNC-besturingssysteem: | FANUC | Gereedschapspoststations: | 12 |
| Gewicht (kg): | 4500 | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Automatisch | Verslag van de test van de machine: | Voorziening |
| Video-uitgaande inspectie: | Voorziening | Garantie voor kerncomponenten: | 1 jaar |
| CNC of niet: | CNC-machines | Automatische rangschikking: | Automatisch |
| Naverkoopservice: | Online ondersteuning | CNC-draaibank: | Werktuigmachines |
| Max. Schommelingsdiameter: | 520mm | Gewicht: | 4500/5000 kg |
| Vermogen ((w): | 30 kW | Warrany: | 1 jaar |
| Max. Lengte van Werkstuk: | 3000 mm | Voorwaarde: | Nieuw |
| Toepasselijke sectoren: | Fabrieken voor bouwmaterialen, fabrieken, andere | Locatie van de showroom: | Frankrijk, Peru, Rusland, Thailand, Maleisië |
| Tipe in de handel brengen: | andere | Kerncomponenten: | Lager, Motor, Toestel, Versnellingsbak |
| Max. Gekeerde lengte (mm): | 1905 | Jaar: | 2022 |
| Max. Spindel snelheid (rpm): | 3500 r.p.m | Spindelboring ((mm): | 87 |
| Haven: | haven van Tianjin | ||
Productomschrijving
Full Function CNC draaibank
Gebeurtenis:
1. Universele CNC draaibank
2. CNC-machine met halfgesloten lus
3. CNC-draaicentrum met C-as
4. Slant Bed Type CNC draaibank
Parameter:
| Specificatie | Eenheid | AK-25 | AK-35 |
| Sling over het bed. | mm | 520 | 660 |
| Max. Hij draait om. | mm | 420 | 550 |
| Max. Ik draai de wagen om. | mm | 360 | 420 |
| Max. draailengte | mm | 530/905/1405/1905 | 780/1530/1890/2890 |
| Afstand tussen centra | mm | 625/1000/1500/2000 | 890/1640/2000/3000 |
| Max.barcapaciteit | mm | 70 | 80 |
| Vervoer op de X-as | mm | 230 | 305 |
| Z-asvervoer | mm | 590/965/1465/1965 | 855/1605/1965/2965 |
| Snel doortrek ((x- en z-as) | m/min | 12.0/15 | 12.0/15 |
| Snijvoer ((x- en z-as) | mm/min | 5000 | 5000 |
| Handvoeding ((x- en z-as) | mm/min | 1260 | 1260 |
| Spindel snelheid | rpm | 35 tot en met 3500 | 25 tot en met 2500 |
| Spindel neus | mm | A2-8 | A2-8 |

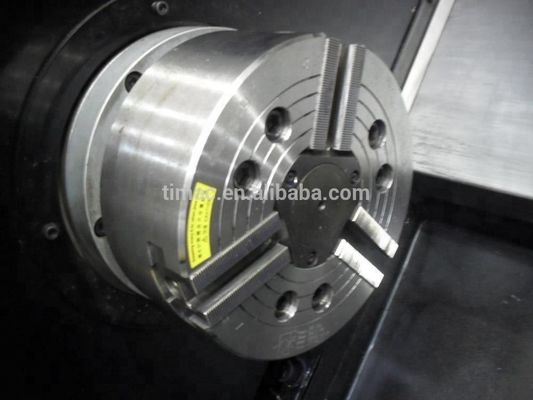

| Afmeting van de chuck | Inch | 10" | 12" |
| Spindel voorste eindlager (dia) | mm | 130 | 160 |
| Spindelboor ((dia) | mm | 87 | 92 |
| Aantal stations |
| 12 | 12 |
| Indexatietijd | s | 1 | 1 |
| Grootte van de werktuigstaaf | mm | 25 × 25 | 25 × 25 |
| Een saaie bar knijpdag. | mm | 40 | 50 |
| Hoofdspindelmotor | kw | 18.5/15 | 30/22 |
| Servomotor op de X-as | kw | 1.6 | 3 |
| Servomotor met Z-as | kw | 3 | 4 |
| Maximale verplaatsing van de staart | mm | 490/865/1365/1865 | 760/1500/1900/2900 |
| Tailstock plum dia | mm | 85 | 110 |
| Reizen van staartbestanden | mm | 80 | 100 |
| Schoppenvoet afgeknopte opening |
| MT-5 | MT-5 |
| Kracht | kw | 30 | 46 |
| Gewicht van de machine | kg | 5000/5500/6500/7500 | 8000/10000/11000/15000 |
| Vloeroppervlak |
| 3000/3380×1545, 4550×1630, 4960×1900 | 3620 × 1820, 4725 × 1840, 5825 × 1900, 7000 × 2200 |
| X-aspositie accuracy R | mm | 0.01 | 0.01 |
| X-aspositie accuracy B | mm | 0.012 | 0.012 |
| X-aspositie accuraatheid A | mm | 0.025 | 0.025 |
| Z-aspositieaccuracy R | mm | 0.007 | 0.007 |
| Z-aspositieaccuracy B | mm | 0.006 | 0.006 |
| Z-aspositie accuracy A | mm | 0.016 | 0.016 |
*** Standaard accessoires:
FANUC 0i TD CNC-systeem, Koelmiddel systeem, Hydraulisch systeem, Standaard werklicht, Chip splash guard compleet, Operatielig, Hydraulische schuifkraan, Turret van het type trommel, Handmatige staart,C-asfunctie (M-serie), Motor torentje (M-serie), Finger chuck (M-serie), Een set gereedschapskits, Technische documenten.
*** Optioneel accessoire:
Chip vervoerder, chip emmer, Tool Setter, Hydraulische door het gat Chuck, Programmering staart, Automatische deur, Hydraulische vaste rust.
* AKJ-15, AKJ-25 serie Economisch type Slant Bed CNC draaibank
* AK-15B serie Slant Bed CNC draaibank
* AK-25 serie Slant Bed CNC draaibank
* AK-15M, AK-25M Sereies CNC-draaicentrum (met C-as)
* AK-25DS-serie dubbelspindel CNC-draaiwerk
Verpakking:Houten pallet en plastic deksel (standaard)
of Plywood hoesje (Facultatief)
Verpakkingsmaat:
Eén stuk in één behuizing: 2950*1150*1750MM NW/GW: 1850/2250KG
