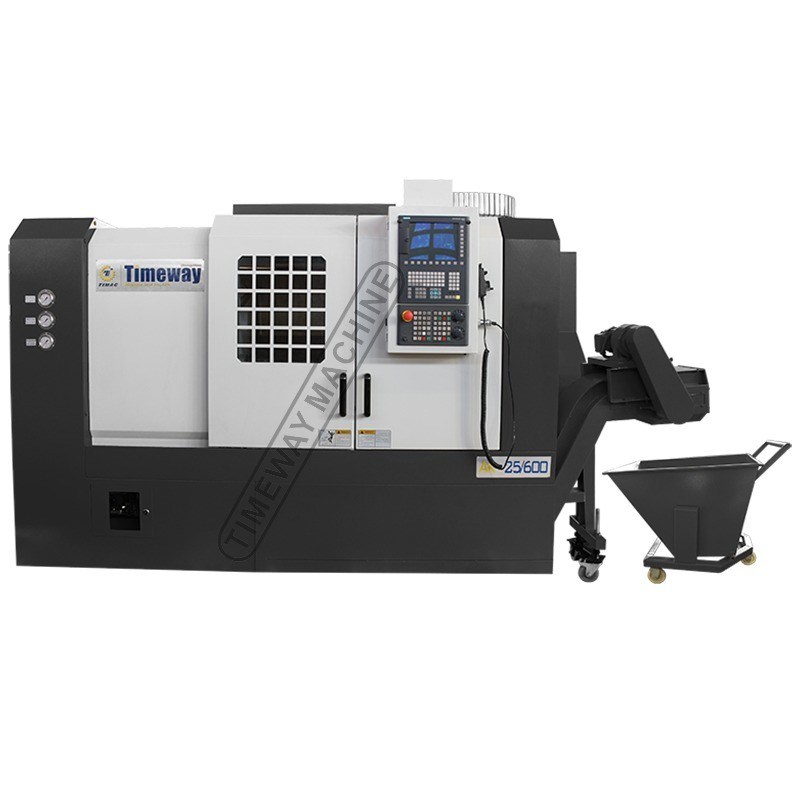

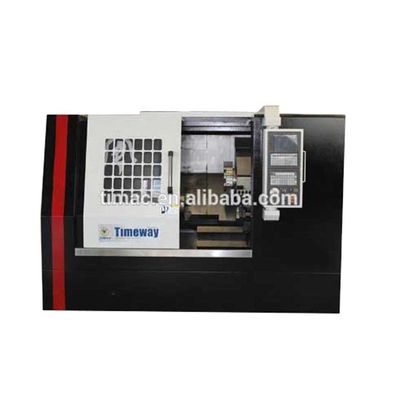

Goedkope 500mm Slant Bed CNC draaibank met 210mm X-Axis Travel Economische keuze
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | Timac |
| Modelnummer: | AKJ-25 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $40,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (gefumineerd) |
| Levering vermogen: | 50 sets per maand |
|
Gedetailleerde informatie |
|||
| Type: | horizontaal | Max. lengte van het werkstuk (mm): | 600 |
|---|---|---|---|
| Structuur: | De Draaibank van het hellingsbed | Bewerkingscapaciteit: | Middelbelasting |
| Breedte van het bed (mm): | 500 mm | Spindelmotorvermogen ((kW): | 15 |
| Aantal spindels: | Alleenstaande | Aantal assen: | 2 |
| Vervoer (X-as) ((mm): | 210 mm | Vervoer (Z-as) ((mm): | 550 mm |
| Positioneringsnauwkeurigheid (mm): | ±0.002 | Herhaalbaarheid (X/Y/Z) (mm): | ±0.003 |
| Afmeting ((L*W*H): | 2270 x 1470 x 1650 mm | Spanning: | Zoals vereist |
| CNC-besturingssysteem: | FANUC | Gereedschapspoststations: | 8 |
| Gewicht (kg): | 3700 | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Energiebesparing | Verslag van de test van de machine: | Voorziening |
| Video-uitgaande inspectie: | Voorziening | Garantie voor kerncomponenten: | 1 jaar |
| Type machine: | CNC-machines | Schommeling over Bed: | 500 mm |
| Spindel snelheid: | 2500 rpm | Max. Draaien. Over de wagen.: | 270mm |
| Max. Barcapaciteit: | 51 mm | Max. Draaiingsafstand: | 530mm |
| Afstand tussen Centra: | 600 mm | Reizen op de X-as: | 210mm |
| Z-asreizen: | 550 mm | Warrany: | 1 jaar |
| Voorwaarde: | Nieuw | Toepasselijke sectoren: | Restaurant, huishoudelijk gebruik, detailhandel, kledingwinkels |
| Locatie van de showroom: | Canada, Verenigde Staten, Italië, Duitsland, Mexico, Spanje, Zuid-Afrika, Australië | Tipe in de handel brengen: | Gewoon product |
| Kerncomponenten: | Motor, motor | Max. Gekeerde lengte (mm): | 530 |
| Jaar: | 2022 | Max. Spindel snelheid (rpm): | 2500 r.p.m |
| Spindelboring ((mm): | 62 | Haven: | haven van Tianjin |
Productomschrijving
Full Function CNC draaibank
Kenmerken:
1DeEconomische full function CNC draaibankis een CNC-machine-gereedschap met een halfgesloten lus dat geschikt is voor het draaien van verschillende ingewikkelde assen,
werkstukken met een sleeve en schijfvormige werkstukken, zoals het draaien van binnen- en buitenste cilindrische, kegelvormige en andere omtrekken
oppervlakte, alsmede verschillende metrische, inch-, modulaire en diameterschromende draden;
2. ze kunnen ook worden gebruikt voor het openen van oliegroeven en sleutels, het opzetten van eindgroeven, het opzetten van groeven en kammen, enz.;
3De unieke constructie ontwikkeld met behulp van FEA technieken om maximale stijfheid te bieden onder de zwaarste snijomstandigheden;
4De bewerkingsnauwkeurigheid bedraagt ongeveer IT5 tot IT6 en de oppervlaktrauwheid is ongeveer Ra0,4um voor het snijden van niet-ijzeren metalen en
Ra0,8um voor ijzeren metaal;
5Het is vooral geschikt voor het bewerken van werkstukken van hoge precisie en wordt ook veel gebruikt voor het bewerken van onderdelen in batches.
in de sectoren auto's, motorfietsen, spoorwegen, luchtvaartuigen, huishoudelijke apparaten, lagers, hardware, enz.
Parameter:
| Specificatie | Eenheid | AKJ-25 | |
| Capaciteit | Sling over het bed. | mm | 500 |
|
| Max. Ik draai naar dia. | mm | 370 |
|
| Max. Draaien dia. Over de wagen | mm | 270 |
|
| Max. draailengte | mm | 530 |
|
| Afstand tussen centra | mm | 600 |
|
| Max. barcapaciteit | mm | 51 |
| Reizen en voer | Vervoer op de X-as | mm | 210 |
|
| Servomotor op de X-as | kw | 1.2 |
|
| Servomotormoment op de X-as | Nm | 7 |
|
| Z-asreizen | mm | 550 |
|
| Servomotor met Z-as | kw | 1.4 |
|
| Servomotormoment op de Z-as | Nm | 11 |
|
| De snelheid van het traceren (X- en...Z.- as) | m/min | 12/16 |
| Spindel | Spindel snelheid | rpm | 2500 |
|
| Spindel neus |
| A2-6 |
|
| Afmeting van de chuck | Inch | 8" |
|
| Spindelbol (dia) | mm | 62 |
|
| Hoofdspindelmotor | kw | 15 |
| Toren | Aantal stations |
| 8 |
|
| Grootte van de werktuigstaaf | mm | 25 × 25 |
|
| Een saaie bar knijpdag. | mm | 40 |
| Tailstock | Max. reizen | mm | 380 |
|
| Quill dia. | mm | 85 |
|
| Voerreizen | mm | 100 |
|
| Hoofdstuk van de pen |
| MT-5 |
| Andere | Gewicht van de machine | kg | 3700 |
|
| Hoogte van de machine | mm | 1810 |
|
| Vloeroppervlak (L × W) | mm | 2555×1490 |
*** Standaard accessoires:

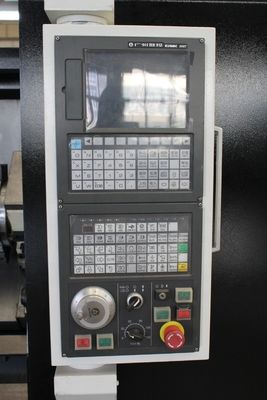

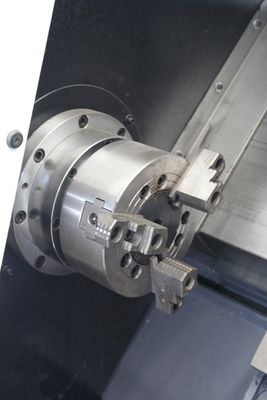

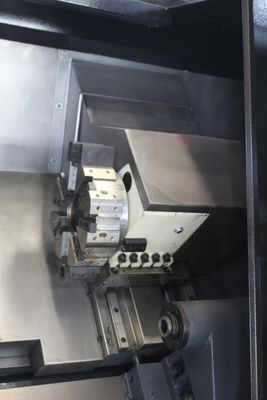

FANUC 0i TD-controller; FANUC-servomotor, FANUC-servomotor voor beide assen X, Z;8”hhydraulischsolideChuck.; 8 stations hhydraulischgereedschapsturf; Hydraulische staart; Automatische smeereenheid; Koelsysteem; Algemene gereedschappen; Automatische splijttransport; Operationeel manuaIk...(Engelse uitgave).
* AKJ-15, AKJ-25 serie Economisch type Slant Bed CNC draaibank
* AK-15B serie Slant Bed CNC draaibank
* AK-25 serie Slant Bed CNC draaibank
* AK-15M, AK-25M Sereies CNC-draaicentrum (met C-as)
* AK-25DS-serie dubbelspindel CNC-draaiwerk
