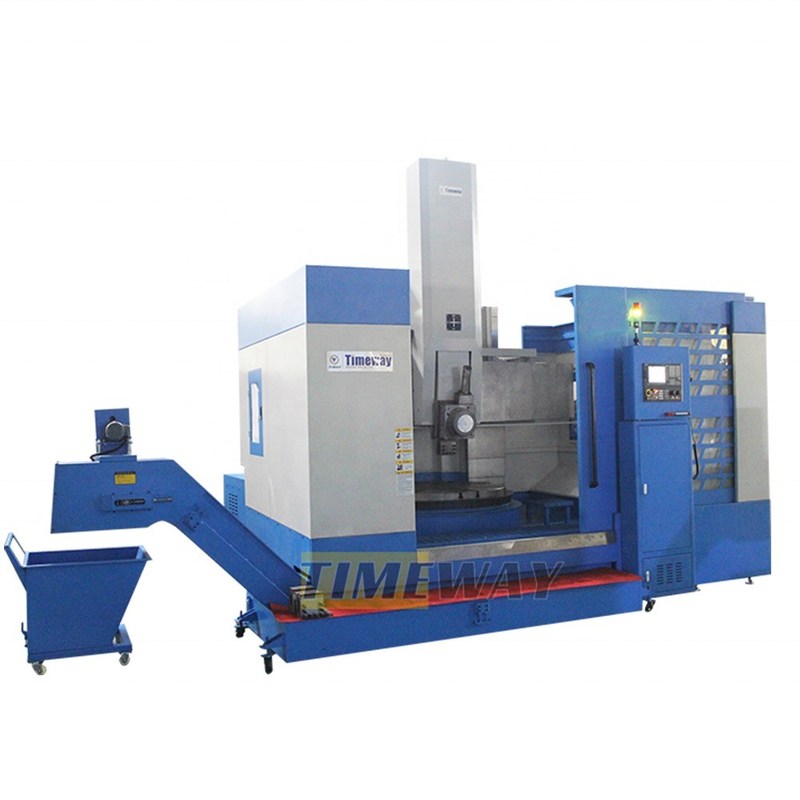

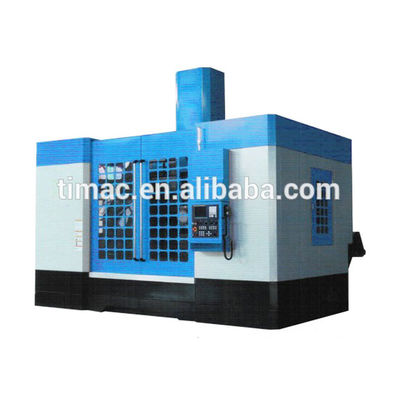

Krachtige CNC-verticale draaibank met een vermogen van 60 kW en een z-asverplaatsing van 800 mm
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TIMAC, TIMEWAY |
| Certificering: | CE ISO |
| Modelnummer: | VLK-1250 VLK-1600 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $150,000.00/sets >=1 sets |
| Levering vermogen: | 500 sets/set per jaar |
|
Gedetailleerde informatie |
|||
| Type: | Verticaal | Max. lengte van het werkstuk (mm): | 1650 |
|---|---|---|---|
| Bewerkingscapaciteit: | Zwaar werk | Max. Gewicht van Werkstuk (kg): | 8000 |
| Breedte van het bed (mm): | 1400 mm | Spindelmotorvermogen ((kW): | 37 |
| Aantal spindels: | Tweeling | Aantal assen: | 2 |
| Vervoer (X-as) ((mm): | 995 mm | Vervoer (Z-as) ((mm): | 800 mm |
| Positioneringsnauwkeurigheid (mm): | ±0.015 | Herhaalbaarheid (X/Y/Z) (mm): | ±0.008 |
| Afmeting ((L*W*H): | 4350 x 4000 x 4500 mm | Spanning: | 380 V 50 Hz |
| CNC-besturingssysteem: | FANUC | Gereedschapspoststations: | 4 |
| Gewicht (kg): | 16500 | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Automatisch | Verslag van de test van de machine: | Voorziening |
| Video-uitgaande inspectie: | Voorziening | Garantie voor kerncomponenten: | 1 jaar |
| Max. scherpe diameter: | 1600 mm | Max. hoogte van het werkstuk: | 1000 mm |
| Max. Gewicht van het werkstuk: | 8000 kg | worktable diameter: | 1400 mm |
| Spindel snelheid: | 315 rpm | Vermogensvermogen: | 60 kW |
| CNC-systeem: | FANUC 0i-mate TD | Max. Schommelingsdiameter: | 1650 mm |
| Gewicht: | 16500kg | Voorwaarde: | Nieuw |
| Toepasselijke sectoren: | Bouwmaterialenwinkels, reparatieswinkels voor machines, fabrieken, bouwbedrijven, energie- en mijnbo | Locatie van de showroom: | Verenigde Staten, Frankrijk, Duitsland, Brazilië, Rusland, Zuid-Korea, VAE, Zuid-Afrika, Australië |
| Tipe in de handel brengen: | Gewoon product | Kerncomponenten: | Lagers, motoren, pompen, versnellingen |
| Jaar: | Laatste dag | Max. Spindel snelheid (rpm): | 315 t/m |
| Spindelboring ((mm): | 1600 | Max. Gekeerde lengte (mm): | 1650 |
Productomschrijving
Productbeschrijving
CNC-verticale draaibank
Kenmerken
Hoofdstukken zijn gemaakt van hoogwaardig gietijzer, de stress veroudering behandeling, zorgen voor vervorming tijdens een langdurig gebruik.Verhoog de stabiliteit van het werktuig. Alle structuren delen met rib-type structuur versterking, verbeteren de algehele stijfheid. De leidingen van alle as en kolom zijn grond proces na het doven,de blushardheid kan 45 tot 55 HRC bereiken. Slide guideway paste high-performance en slijtvast zachte riem, slijtvastheid verlies.
Specificatie
Specificatie | Eenheid | VLK-1250 | VLK-1600 |
Max. schommeldiameter | mm | Φ1300 | Φ1650 |
Max. snijdiameter | mm | Φ1250 | Φ1600 |
Max. snijhoogte | mm | 1000 | 1000 |
Max. gewicht van het werkstuk | kg | 5000 | 8000 |
Spindel snelheid | rpm | 500 | 315 |
Grootte van de werktafel | mm | Φ1100 | Φ1400 |
Maim motorvermogen | kw | 25/30 | 30/37 |
Vervoer op de X-as | mm | -20~785 | -20~995 |
Z-asvervoer | mm | 650 | 800 |
Beam travel | mm | 650 | 650 |
Aantal gereedschappen | - | 4 | 4 |
Grootte van de werktuigstaaf | mm | 16/32/40 | 16/32/40 |
CNC-systeem | - | FANUC 0i-mate TD | FANUC 0i-mate TD |
Totaal vermogen | kw | 45 | 60 |
Vlakte | mm | 4000x3100 | 4350x4000 |
Hoogte van de machine | mm | 4100 | 4500 |
Gewicht van de machine | kg | 12000 | 16.5 |
Standaardconfiguratie
* Standaardconfiguratie
* Volledig afgesloten beschermingsbeschermer
* Elektrische kast met airconditioning
* Olie koeler
* Splinterconveyor en schrootwagen
* Elektro-gereedschapstorent met vier stations
* Evenwichtige blokken
* Drie-kleurig waarschuwingslicht
* Automatisch smeersysteem
* Werklicht
* Hydraulisch systeem
* Koelmiddel systeem
* Volledig afgesloten beschermingsbeschermer
* Elektrische kast met airconditioning
* Olie koeler
* Splinterconveyor en schrootwagen
* Elektro-gereedschapstorent met vier stations
* Evenwichtige blokken
* Drie-kleurig waarschuwingslicht
* Automatisch smeersysteem
* Werklicht
* Hydraulisch systeem
* Koelmiddel systeem
Gedetailleerde afbeeldingen

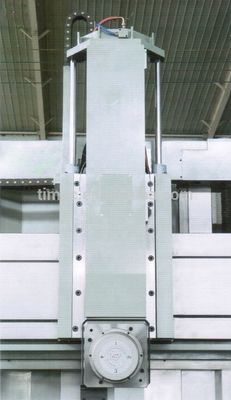

Verticale gereedschapspost
*Het gebruik van de structuur van dubbele balanscilinder en motor op de middelste locatie, zorgt voor de hefstabiliteit van ram, garandeert efficiënt bewerkingsnauwkeurigheid van het werkstuk.X/Z-as nemen de obsessieve smeer, kan het smeersysteem na het starten van de machine op tijd smeren.

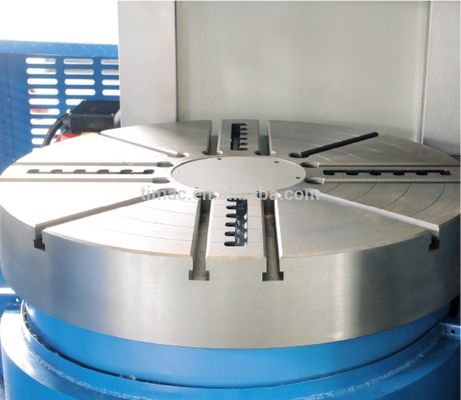

Werktafel aandrijving
* Met behulp van een tweesnelheidsmotor met lage en hoge snelheid, door middel van een rechtstreekse, smalle V-gordel aandrijving van de werkrotatie, zodat de werktafel een hoge snelheid krijgt.
Liftschroef
* Met behulp van een dubbele ophefstructuur, AC motor aandrijving schroef door de versnellingsbak aan beide zijden van de kolom, in vergelijking met het hefmechanisme van het oude type CNC verticale draaibank,horizontale nauwkeurigheid van dwarslicht is meer stabiliteit.

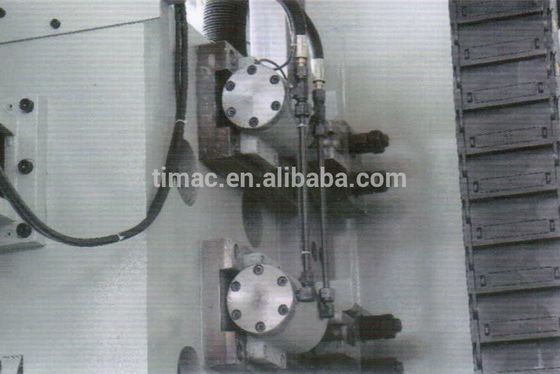

Positieklemmen
* De machine heeft vier klempunten aan de achterzijde van de balk; klemmechanisme en balkhefmotor met elkaar verbonden; vier gelijkmatig verdeelde klempunten en evenwicht van de klemkracht,om ervoor te zorgen dat de balk stevig op de kolom wordt bevestigd wanneer de balk stopt met opheffen.
Voedereenheid
* De horizontale voeding ((X-as) en de verticale voeding ((Z-as) worden aangedreven door een wisselstroomservomotor via de kogelschroef die de versnellingsreductie aandrijft.de reducer en de schroef door de flexibele koppeling, hoge transmissie-efficiëntie, kleine transmissiefout, hoge transmissieprecisie.
Vier stations elektrisch gereedschapspost
* Hoge positioneringsnauwkeurigheid, grote klemkracht, grote laadcapaciteit, stabiel en betrouwbaar.
* De unieke duivenstaarthouder, nauwkeuriger plaatsen, grotere klemkracht.
* De unieke duivenstaarthouder, nauwkeuriger plaatsen, grotere klemkracht.
Feedback van de klant
Onze diensten
1- Gratis vervanging van onderdelen die beschikbaar zijn tijdens de garantieperiode.Snel handelen en antwoorden op technische vragen op elk moment gedurende de gehele levensduur van de machine. 3. Overzeese na-servicecentrum beschikbaar in sommige regio's. 4. Ingenieur overzeese service beschikbaar op verzoek van de klant ((relatieve kosten van de klant).
Profiel van het bedrijf
Fabrieksdisplay:
Fabrieksprofiel:
Onze fabriek is opgericht in 2014. Het heeft professionele technici, een onderzoek en ontwikkeling team, produceert en verkoopt CNC-apparatuur en biedt professionele op maat gemaakte diensten.Onze producten worden veel gebruikt in de vormverwerking, 3C-producten, landbouwmachines, petroleummachines, verwerking van auto-onderdelen, ruimtevaartindustrie, enz., die meer dan 60 landen en regio's in binnen- en buitenland verkopen.
Text Inleiding:
Bedrijfsprofiel:
Timeway Machine Tool Co., Ltd is een professionele machine tool productie-ondernemingen, de belangrijkste producten zijn draaibank, freesmachine, slijpmachine, enz.,en volgens de behoeften van de klant kunnen we ook ontwerpen en fabriceren van verschillende speciale doeleinden machines, om relatieve technologie-upgrading en transformatiediensten op het gebied van machinegereedschap te verlenen.
Klant bezocht:
Tot nu toe hebben we veel klanten uit het buitenland ontvangen, en ze zijn allemaal zeer tevreden met ons bedrijf en producten
Veelgestelde vragen
V: Waarom kies je voor Timeway Machine?
A: 1. Hoge kwaliteit met concurrerende prijs; 2. Professionele R & D-team en 25 jaar exportervaring; 3. Exporteerd naar meer dan 60 landen; 4. CE, ISO certificaten; 5.24 uur online dienst (Skype)6. 12 maanden kwaliteitsgarantie; 7. Overzeese ingenieurs beschikbaar voor het oplossen van problemen;V: Heeft u QC of veiligheidsnormen voor uw machines?A: ja, we hebben een zeer strenge kwaliteitscontrole afdeling opgericht om goede kwaliteit te garanderen.V: Wat is de MOQ?A: 1 set (alleen sommige goedkope machines zijn meer dan 1 set)V: Hoe zit het met de betalingsvoorwaarden?A: (1) T/T met 30% vooruitbetaling, en 70% saldobetaling vóór verzending; (2) Onherroepelijke LC bij zicht; (3) Western Union, MoneyGram, enz.V: Hoe zit het met de garantie?A: De garantieperiode is één jaar na levering. Zelfs na de periode leveren wij levenslange service voor de machine.
Wilt u meer details over dit product weten
