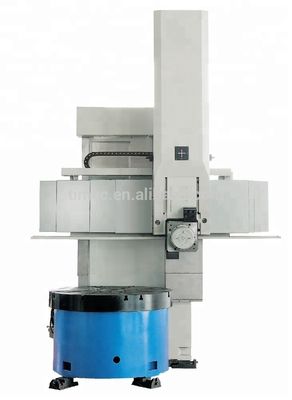

Max. Schommeldiameter 1250mm Eénkolom CNC Verticale draaibank VLK1250E
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TIMEWAY |
| Modelnummer: | VLK1250E |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $110,000.00/sets 1-2 sets |
| Verpakking Details: | Paletten |
| Levering vermogen: | 300 Reeks/Reeksen per Jaar |
|
Gedetailleerde informatie |
|||
| Type: | Verticaal | Max. lengte van het werkstuk (mm): | 1000 |
|---|---|---|---|
| Bewerkingscapaciteit: | Zwaar werk | Max. Gewicht van Werkstuk (kg): | 5000 |
| Breedte van het bed (mm): | 1010 mm | Spindelmotorvermogen ((kW): | 30 |
| Aantal spindels: | Alleenstaande | Aantal assen: | 2 |
| Vervoer (X-as) ((mm): | 820 mm | Vervoer (Z-as) ((mm): | 650 mm |
| Positioneringsnauwkeurigheid (mm): | ±0.02 | Herhaalbaarheid (X/Y/Z) (mm): | ±0.01 |
| Afmeting ((L*W*H): | 4780x2570x4400 mm | Spanning: | 380V/400V/440V |
| CNC-besturingssysteem: | SIEMENS | Gereedschapspoststations: | 4 |
| Gewicht (kg): | 11000 | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Flexible productie | Verslag van de test van de machine: | Voorziening |
| Video-uitgaande inspectie: | Voorziening | Garantie voor kerncomponenten: | 1 jaar |
| CNC of niet: | CNC-machines | Max. scherpe diameter: | 1250 mm |
| Max. hoogte van het werkstuk: | 1000 mm | Max. Gewicht van het werkstuk: | 5000 kg |
| worktable diameter: | 1010mm | Spindel snelheid: | 1.25-200 rpm |
| Vermogensvermogen: | 30 KVA | CNC-systeem: | Siemens 808d |
| Max. Schommelingsdiameter (mm): | 1250 | Garantieperiode: | 1 jaar |
| Voorwaarde: | Nieuw | Toepasselijke sectoren: | Bouwmateriaalwinkels, MachinesReparatiewerkplaatsen |
| Locatie van de showroom: | Verenigde Staten, Italië, Duitsland, Mexico, Rusland, Roemenië, Zuid-Afrika, Australië | Tipe in de handel brengen: | Gewoon product |
| Kerncomponenten: | Lager, Motor, Pomp, Toestel, PLC, drukvat, Versnellingsbak | Max. Gekeerde lengte (mm): | 1000 |
| Max. Spindel snelheid (rpm): | 200 t/m | Spindelboring ((mm): | 251 |
| Haven: | Chinese haven | ||
Productomschrijving

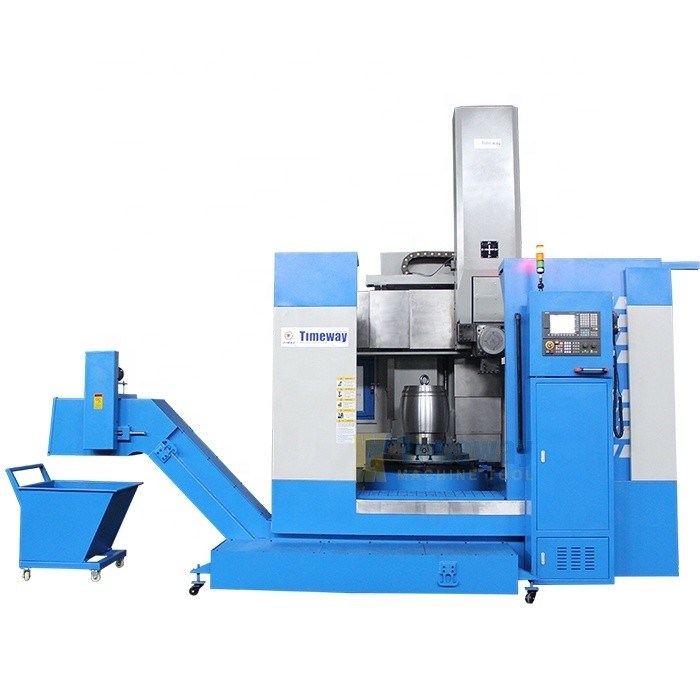

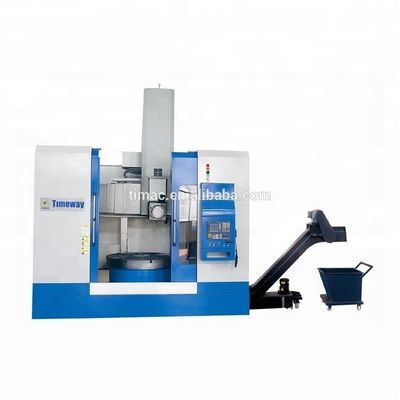

Verticale CNC-draaibank met één kolom
VLK800E VLK1250E VLK1600E
Samenvatting van de machine
- De werktuigmachine is geschikt voor de verwerking van grote en dunne en zware onregelmatige werkstukken; geen fout van de ronde vorm van het werkstuk als gevolg van traagheidsgewicht, zodat de ronde vorm van het werkstuk nauwkeurig is.Door het gewicht van het werkstuk, zodat het werkstuk en de bevestiging kunnen zorgen voor een gesloten, korte laad- en lostijd en stabiliteit van het werkstuk.
- De kolom, balk en ramleiding worden na het blussen geslepen, hebben een super slijtvastheid en verlengen de levensduur.het bereiken van milieubeschermingsdoeleinden.
Structuur en kenmerken

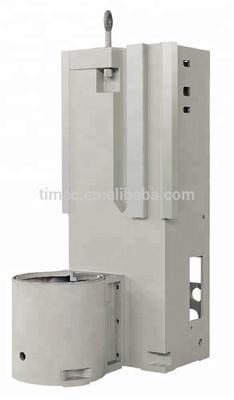

Kolom
| Kolom *De kolom heeft een optimalisatieontwerp van een doosvormige structuur en een redelijke opstelling van een verstijver, zodat de goede thermische stabiliteit, hoge sterkte en hoge stijfheid worden gerealiseerd.
Breedte van de stuurbaan van de kolom ((mm) VLK800E 1070 VLK1250E 1190 VLK1600E 1460 VLK2000E 1970 |

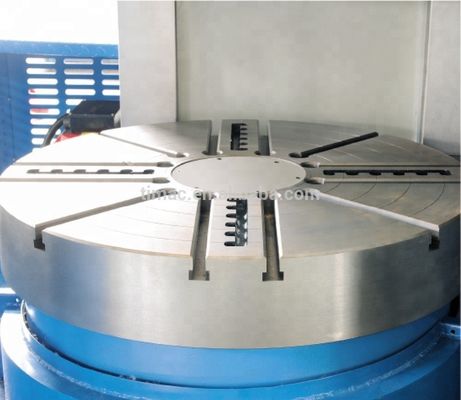

Werktafel
Spindel-eenheid en balk
Voedereenheid
De horizontale voeding ((X-as) en de verticale voeding ((Z-as) worden aangedreven door een wisselstroomservomotor via de kogelschroef die de versnellingsreductie aandrijft.de reducer en de schroef door de flexibele koppeling, hoge transmissie-efficiëntie, kleine transmissiefout, hoge transmissieprecisie.
Hoofd aandrijfsysteem
| Spindelversnellingsbereik ((rpm))
| *Hoofdtransmissie neemt tandwiel aandrijving, tandwielen nemen hoge sterkte materiaal en blussen en slijpen proces, zodat het kan realiseren hoge snelheid snijkracht, hoge transmissie nauwkeurigheid en snelheid,en verminderen van de trillingen en het geluid van de transmissie. *Hoofdtransmissie wordt bestuurd door horizontale spindel servomotor, kan realiseren vier schakels stapsloze snelheid, is geschikt voor de verwerking van alle materialen werkstuk,om te realiseren spindel breed wisselende snelheid en groot koppel zwaar snijden, voldoet aan de vereisten voor laag- en zwaar snijden voor werkstukken met een grote diameter en voor hoogsnijden voor werkstukken met een kleinere diameter. *Grote versnellingen nemen hoogwaardig legeringsstaal aan, door middel van afzuigbehandeling en worden geslepen door een hoge precisie versnellingsmachine, om het geluid van spindelverloop te verminderen. |
Vier stations elektrisch gereedschapspost
1.Hoge positioneringsnauwkeurigheid, grote klemkracht, grote laadcapaciteit, stabiel en betrouwbaar.
2De unieke duivenstaarthouder, nauwkeuriger positioneren, grotere klemkracht.
Elektrische kast
1. Elektrische kast direct in de kolom geplaatst, zodat de structuur is compacter, spaar ruimte. Mooie uitstraling, draad markering helder en compleet, bedrading en netjes;De verbinding van de elektrische kast met bed nemen de speciale kabel verbinding.
2De elektrische kast is uitgerust met airconditioning, veiligheid en standaard, om de controleur constante temperatuur, de stabiliteit van de controller te garanderen.
Andere
Technische parameter
| Specificatie | Eenheid | VLK800E | VLK1250E | VLK1600E | VLK2000E | |
| Capaciteit | Max. draaidiameter | mm | 950 | 1250 | 1600 | 2000 |
| Max. snijdiameter | mm | 800 | 1250 | 1600 | 2000 | |
| Max. hoogte van het werkstuk | mm | 800 | 1000 | 1000 | 1250 | |
| Max. gewicht van het werkstuk | kg | 2000 | 5000 | 8000 | 12000 | |
| Werktafel | Hoofdmotorvermogen | kw | 22 | 22 | 30 | 37 |
| Diameter van de werktafel | mm | 800 | 1010 | 1400 | 1800 | |
| Max. koppel van de werktafel | KN.m. | 10 | 17.5 | 25 | 32 | |
| Versnellingsbereik van de werktafel | rpm | 2-320 | 1.25-200 | 1-160 | 4-125 | |
| Gereedschap | Aantal gereedschapsplaatsen | PC's. | 4 | 4 | 4 | 4 |
| De werktuigstaaf van externe draaistool | mm | 32*40 | 32*40 | 32*40 | 32*40 | |
| Dirve-type |
| Elektrisch | Elektrisch | Elektrisch | Elektrisch | |
| X/Z-as | Grootte van de bolschroef op de X-as (dia.*screw pitch) | mm | 50*10 | 50*10 | 50*10 | 50*10 |
| Grootte van de bolschroef op de Z-as (dia.*screw pitch) | mm | 50*10 | 50*10 | 50*10 | 50*10 | |
| Max. verplaatsing ((X/Z) | mm | -20-550/650 | -20-800/650 | -20-1030/800 | -20-1150/800 | |
| Voerbereik ((X/Z) | mm | 0.1-500 | 0.1-500 | 0.1-500 | 0.1-500 | |
| Snelvoersnelheid | mm/min | 2000 | 2000 | 2000 | 2000 | |
| Andere | CNC-systeem |
| SIEMENS 808D | SIEMENS 808D | SIEMENS 808D | SIEMENS 808D |
| Servomotorkoppel ((X/Z) | N.m. | 10 | 10 | 10 | 10 | |
| Vermogen | Qua | 30 | 37 | 45 | 52 | |
| Nettogewicht van de machine | kg | 8500 | 11000 | 14500 | 18500 | |
| Afmetingen van de machine Ik heb het niet gedaan. | mm | 4300*2380*4290 | 4780*2570*4400 | 5630*3010*4660 | 5800*3685*4940 | |
Standaardconfiguratie
- Automatisch smeersysteem
- Volledig gesloten schild
- Elektrische kast met airconditioning
- Precieze olie koeler
- SIEMENS 808D
- Automatische chip verwijdering ((zij verwijdering)
Facultatieve opstelling
- SIEMENS 828D CNC-systeem
- FANUC 0i-mate TD CNC-systeem
- Speciale armaturen
Spindelvermogen/koppel
Machina dimensie
| Model | Lengte ((L) | Breedte ((B) | Hoogte ((H) |
| VLK800E | 4300 | 2380 | 4290 |
| VLK1250E | 4780 | 2570 | 4400 |
| VLK1600E | 5630 | 3010 | 4660 |
| VLK2000E | 5800 | 3685 | 4940 |
