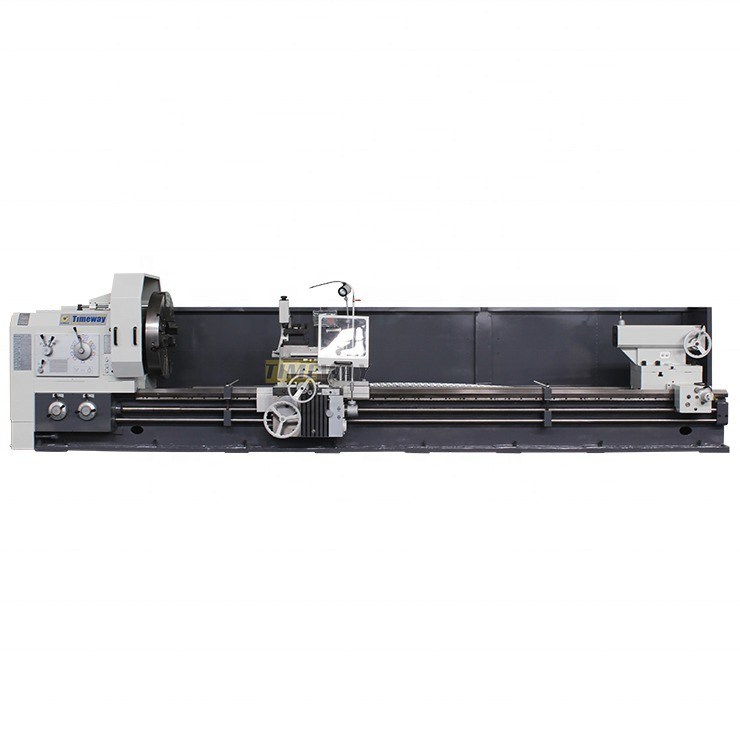

550 mm Bedbreedte Economische CNC horizontale draaibank voor nauwkeurige bewerking en hoge snelheid
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMAC |
| Modelnummer: | AK-630Bx8M |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $29,000.00/sets 1-2 sets |
| Verpakking Details: | In plywoodzakken. |
| Levering vermogen: | 200 sets per maand |
|
Gedetailleerde informatie |
|||
| Type: | horizontaal | Max. lengte van het werkstuk (mm): | 8000 |
|---|---|---|---|
| Structuur: | Vlakke Beddraaibank | Bewerkingscapaciteit: | Zwaar werk |
| Max. Gewicht van Werkstuk (kg): | 2000 | Breedte van het bed (mm): | 550 mm |
| Spindelmotorvermogen ((kW): | 11 | Aantal spindels: | 1 |
| Aantal assen: | 2 | Vervoer (X-as) ((mm): | 390 mm |
| Vervoer (Z-as) ((mm): | 7850 mm | Positioneringsnauwkeurigheid (mm): | ±0.01 |
| Herhaalbaarheid (X/Y/Z) (mm): | ±0.006 | Afmeting ((L*W*H): | 10580 x 1800 x 1880 |
| Spanning: | 200 V tot 460 V | CNC-besturingssysteem: | FANUC |
| Gereedschapspoststations: | 4 | Gewicht (kg): | 10200 |
| Garantie: | 1 jaar | Belangrijkste verkooppunten: | Hoge nauwkeurigheid |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | CNC-controller: | FANUC 0i-TF-systeem |
| Asneus: | C11 | Spindelconner: | Metrische 120 |
| Spindel snelheid: | 7.5-1000 tpm | Spindelstappen: | Als model van de machine |
| Min. voedingseenheid: | 0.001 mm | Werknauwkeurigheid: | IT6 |
| Ruwheid van het werk: | Ra1,6um | torentjetype: | 6/8/10-station voor keuze |
| Naverkoopservice: | Online ondersteuning | Voorwaarde: | Nieuw |
| Spindelboring ((mm): | 100 | Toolpostmerk: | Yaxin |
| Toepasselijke sectoren: | Werkplaatsen voor het repareren van machines, fabrieken, fabrieken voor voedsel en dranken, drukkeri | Locatie van de showroom: | Canada, Verenigd Koninkrijk, Verenigde Staten, Italië, Frankrijk, Duitsland, de Filipijnen, Brazilië |
| Tipe in de handel brengen: | Gewoon product | Kerncomponenten: | Lagers, motor, pomp, tandwiel, PLC, drukvat, motor, versnellingsbak, CNC-systeem |
| Max. Gekeerde lengte (mm): | 7850 | Jaar: | 2021 |
| Max. Spindel snelheid (rpm): | 1000 t/m | Haven: | De Havens van China |
Productomschrijving
Beschrijving van de producten
√ FANUC/GSK/SIEMENS CNC-systeem √ 3-koppeling √ elektrische gereedschapspost met 4 stations √ Werklamp √ koelsysteem √ halfgesloten beveiliging √ Handmatige pulsgenerator (MPG) √ dode centra √ oliepistool √ Pilotlamp √ Automatische smeerpomp √ Handmatig bewegende staart √ Gereedschappen en gereedschapskist √ Evenwichtige wig & bouten √ Handleiding (Engels) | _ 4-koppel. _ Steady rest Volg de rest _ Hydraulische chuck _ Pneumatische chuck _ Hydraulische staart _ 6-station gereedschapspost _ Live centra Airconditioner _ Chip-conveyor Volle bewaking. |
Specificatie | Eenheid | AK-630B | AK-800B | AK-940B | ||
Max. Sling over het bed. | mm | 630 | 800 | 940 | ||
Max... schuif over de schuif. | mm | 340 | 510 | 650 | ||
Afstand tussen centra | mm | 750/1000/1500/2000/3000/4000/5000/6000/8000/- | ||||
Max. draailengte | mm | 600/850/1350/1850/2850/3850/4850/5850/7850/- | ||||
Bedbreedte | mm | 550 | 550 | 550 | ||
Laadcapaciteit | kg | 2000 | 2000 | 2000 | ||
Spindel neus | mm | C11 | C11 | C11 | ||
Spindelboor | mm | 100 | 100 | 100 | ||
Spindelconic | - | Metrische 120 | Metrische 120 | Metrische 120 | ||
Spindelversnelling (handmatige stappen) | rpm | 7.5-1000 (18) | 6-800 (12) | 6-800 (12) | ||
Spindel snelheid (handmatig 4 stappen stapsloos) | rpm | 7.5-1000 | 6-800 | 6-800 | ||
Spindel snelheid (hydraulische 4 stappen, stapsloze) | rpm | 7.5-1000 | 6-800 | 6-800 | ||
Centrumhoogte | mm | 315 | 400 | 470 | ||
Schokgrootte | mm | 325 | 325 | 325 | ||
X/Z-as min. voedingseenheid | mm | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | ||
X/Z-as snelle toevoer snelheid | mm/min | 3000/6000 | 3000/6000 | 3000/6000 | ||
Kruisvervoer (X) | mm | 390 | 475 | 475 | ||
Typ van gereedschapspal | - | V4 (V6/H6/H10 facultatief) | V4 (V6/H6/H10 facultatief) | V4 (V6/H6/H10 facultatief) | ||
Tijd voor gereedschapswisseling | s | 2.4 | 2.4 | 2.4 | ||
Genoeg nauwkeurigheid van de herhaling van de positionering van de torent | mm | 0.008 | 0.008 | 0.008 | ||
Grootte van het gereedschapsgedeelte | mm | 32x32 | 32x32 | 32x32 | ||
Diameter van de staartvoet | mm | 100 | 100 | 100 | ||
Volledige verplaatsing | mm | 250 | 250 | 250 | ||
Schoppenvoetpen | - | MT5 | MT5 | MT5 | ||
Werknauwkeurigheid | - | IT6-IT7 | IT6-IT7 | IT6-IT7 | ||
Ruwheid van het oppervlak | μm | Ra1.6 | Ra1.6 | Ra1.6 | ||
Hoofdmotorvermogen | kw | 11 | 11 | 11 | ||
Gewicht van de machine | kg | Voor de toepassing van deze verordening geldt de volgende voorwaarden: | ||||
De lengte van de machine | mm | 3200/3445/3895/4390/5390/6580/7580/8580/10580/- | ||||
Breedte van de machine | mm | 1800 | 1800 | 1800 | ||
Hoogte van de machine | mm | 1880 | 1930 | 1930 | ||
CNC-systeem | - | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | ||
Detail van de machine
- Wat is er aan de hand?
- 3-kaak chuck komt standaard voor snel zelf-centrerende klemdelen
- Optioneel 4-kaak onafhankelijke chuck voor het vastklemmen van speciale delen.

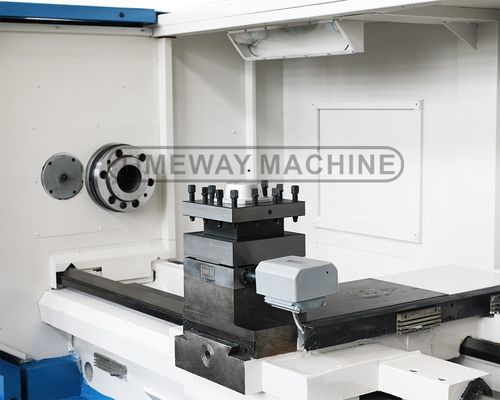

Elektrische torent met vier stations:
- Gebruik een beroemde elektrische torent, met een hoge positioneringsnauwkeurigheid.

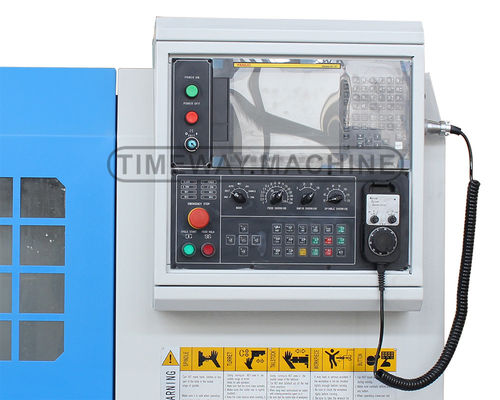

CNC-systeem
SIEMENS, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK, etc. voor uw keuze.

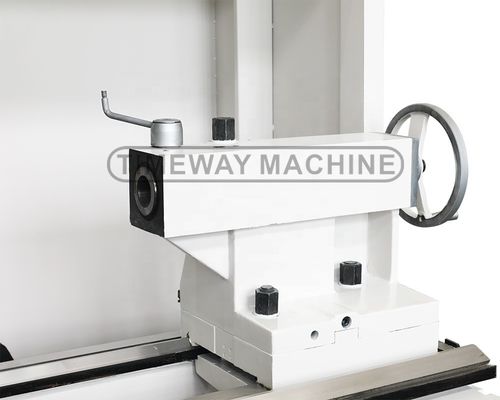

Handmatig bewegende staart:
Flexibel en eenvoudig te bedienen om de arbeidsintensiteit te verminderen en het plezier van het bedienen te vergroten.

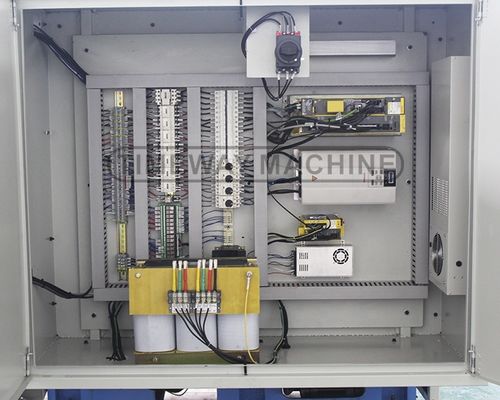

Elektrische kast volgens de CE-norm:
Duidelijke en nette elektrische lay-out;
Het nemen van CE-standaard elektrische componenten.
Automatische smeerpomp:
Automatisch en met tussenpozen elke geleidingsrail smeren om de levensduur van de machine te verlengen.

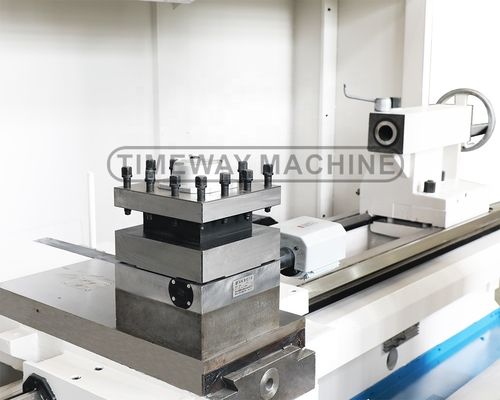

Verticale torent met vier stations:
Standaard
Verticale torent van 6 stations:
Facultatief
horizontale torent met zes stations:
Facultatief
Test - rondheid en cilindrisiteit:
Precisie van het draaien van het buitenste oppervlak van de staaf, testnauwkeurigheid:
ronde: minder dan 0,01 mm;
Cylindrisiteit: minder dan 0,025/300 mm
Test - verticaliteit:
Precisie bij het draaien van het eindoppervlak van de schijf, testnauwkeurigheid:
Verticaliteit: minder dan 0,02/300 mm
Test - ruwheid:
Precieze draaiing van het buitenste oppervlak van de staaf, testnauwkeurigheid: ruwheid: Ra1,6um
Draaddraaiingstest:
fijn draaiende conische draden (Taper: 1:16, draadpitch: 3,175 mm), kan na testen met een speciaal meetapparaat voldoen aan een accumulatieve fout van pitch tot 0,015/25,4 mm.
Uitgebreide testonderdelen:
Alle CNC-draaiburken moeten na alle standaardcontroles van de machine een eindsnijproces uitvoeren, door het snijden van het buitenste oppervlak, stappen, boogoppervlak, conisch oppervlak, enz.,om de stabiliteit van het CNC-systeem en de algemene prestaties van de machine te controleren.
Waarom u ons kiest
Renishaw laser interferometer:
Voordat de machine wordt geleverd, wordt er een UK RENISHAW laser gebruikt om dynamische precisie-tests en offset uit te voeren, zodat de machine de hoge positioneringsnauwkeurigheid en re-positioneringsnauwkeurigheid heeft.
