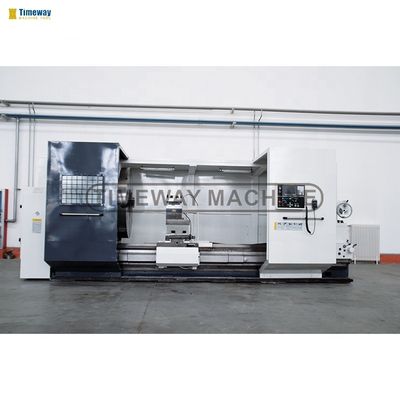

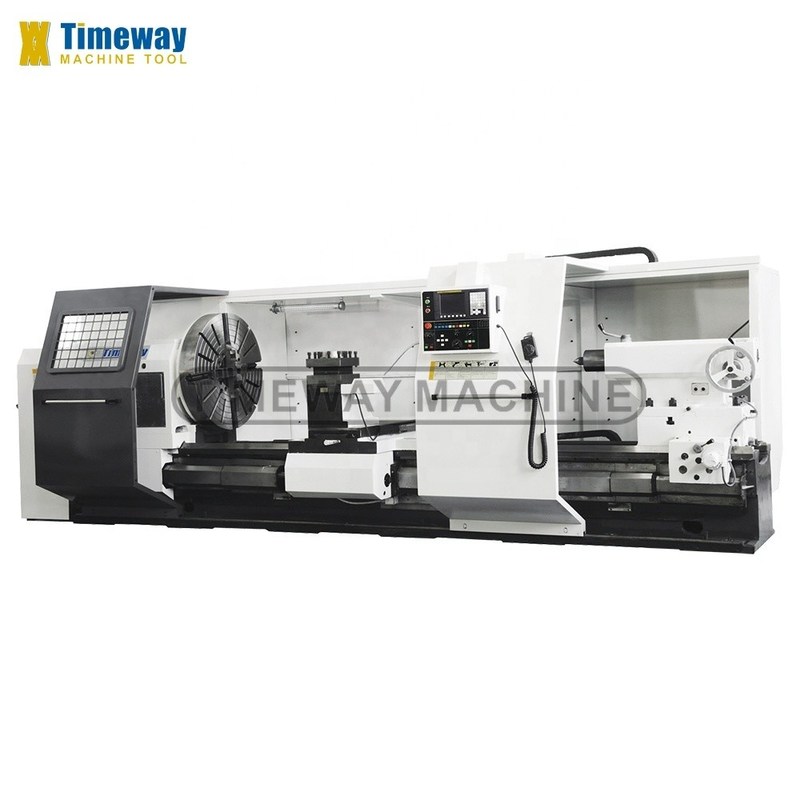

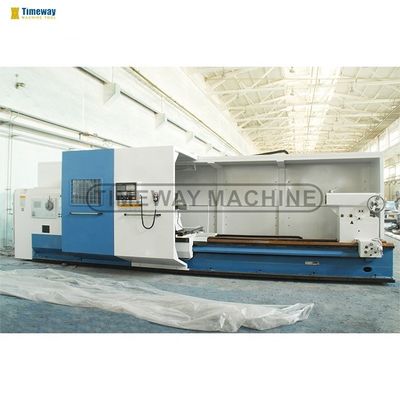

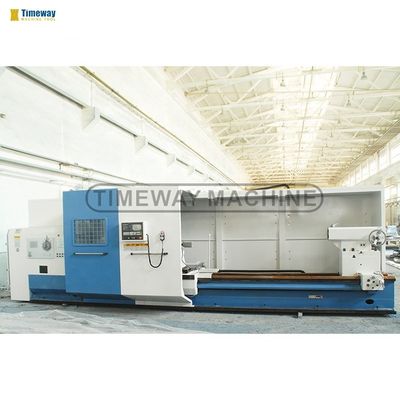

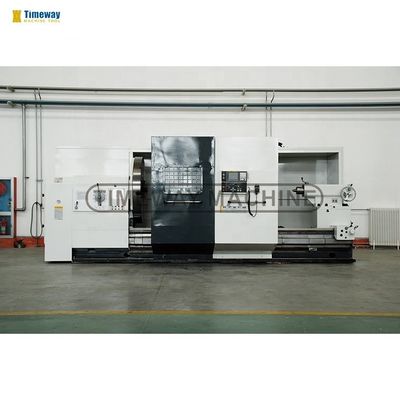

6000 kg laadvermogen Yantai Flat Bed Metal CNC draaibank met horizontaal besturingssysteem
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMAC |
| Modelnummer: | AK-1000B, AK-1250B, AK-1400B, AK-1600B |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $100,000.00/sets 1-2 sets |
| Verpakking Details: | houten behuizing of plywoodbehuizing |
| Levering vermogen: | 50 sets per maand |
|
Gedetailleerde informatie |
|||
| Type: | horizontaal | Max. lengte van het werkstuk (mm): | 4000 |
|---|---|---|---|
| Structuur: | Vlakke Beddraaibank | Bewerkingscapaciteit: | Zwaar werk |
| Max. Gewicht van Werkstuk (kg): | 6000 (optie: 8000) | Breedte van het bed (mm): | 755 mm |
| Spindelmotorvermogen ((kW): | 30 | Aantal spindels: | Alleenstaande |
| Aantal assen: | 2 | Vervoer (X-as) ((mm): | 570 mm |
| Vervoer (Z-as) ((mm): | 4000mm | Positioneringsnauwkeurigheid (mm): | 00,01 mm |
| Herhaalbaarheid (X/Y/Z) (mm): | 0.005 | Afmeting ((L*W*H): | 6300*2530*2150 |
| Spanning: | Op verzoek van de klant | CNC-besturingssysteem: | FANUC |
| Gereedschapspoststations: | 4 | Gewicht (kg): | 11800 |
| Garantie: | 1 jaar | Belangrijkste verkooppunten: | Hoge nauwkeurigheid |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | CNC of niet: | CNC-machines |
| Kleur: | Gepersonaliseerde optie | Chuck Grootte: | 1000 mm |
| De as droeg: | 130 mm | Spindelconner: | 1:20 (140 mm) |
| Spindel snelheid: | 3.15-315 (4 ploegen, stapsloos) | Laadcapaciteit: | 6000 kg (optioneel: 8000 kg) |
| Max. Schommelingsdiameter: | 1250 mm | Hoofdmotorvermogen: | 30 kW |
| Maximum werkstuklengte: | 4000 mm | Voorwaarde: | Nieuw |
| Spindelboring ((mm): | 130 | Toolpostmerk: | YANTAI |
| Locatie van de showroom: | Canada, Verenigd Koninkrijk, Verenigde Staten, Italië, Duitsland, Brazilië, Peru, Indonesië, Pakista | Jaar: | andere |
| Max. Spindel snelheid (rpm): | 320 t/m | Max. Gekeerde lengte (mm): | 3800 |
| Toepasselijke sectoren: | Werkplaatsen voor het repareren van machines, fabrieken, andere | Tipe in de handel brengen: | Warm product 2021 |
| Kerncomponenten: | Lagers, motor, tandwiel, PLC, drukvat, ander, tandwiel, CNC-systeem | ||
Productomschrijving
√ FANUC/GSK/SIEMENS CNC-systeem √ 4-koppeling √ elektrische gereedschapspost met 4 stations √ Werklamp √ koelsysteem √ halfgesloten beveiliging √ Handmatige pulsgenerator (MPG) √ dode centra √ oliepistool √ Pilotlamp √ Automatische smeerpomp √ Handmatig bewegende staart √ Gereedschappen en gereedschapskist √ Evenwichtige wig & bouten √ Handleiding (Engels) | _ Elektrisch bewegende staart _ Steady rest Volg de rest _ 6-station gereedschapspost _ Live centra Airconditioner _ Chip-conveyor Volle bewaking. |
Specificatie | Eenheid | AK-1000B | AK-1250B | AK-1400B | AK-1600B | |||
Max. Sling over het bed. | mm | 1000 | 1250 | 1400 | 1640 | |||
Max... schuif over de schuif. | mm | 630 | 880 | 1030 | 1250 | |||
Afstand tussen centra | mm | 1000/1500/2000/3000/4000/5000/6000/8000/10000/12000/- | ||||||
Max. draailengte | mm | 730/1300/1800/2800/3800/4800/5800/7800/9800/11800/- | ||||||
Bedbreedte | mm | 755 | 755 | 755 | 755 | |||
Laadcapaciteit | kg | 6000 (optie: 8000) | 6000 (optie: 8000) | 6000 (optie: 8000) | 6000 (optie: 8000) | |||
Spindel neus | mm | A2-15 | A2-15 | A2-15 | A2-15 | |||
Spindelboor | mm | 130 | 130 | 130 | 130 | |||
Spindelconic | - | Metrische 140 | Metrische 140 | Metrische 140 | Metrische 140 | |||
Spindel snelheid (hydraulische 4 stappen, stapsloze) | rpm | 5-320 | 5-320 | 5-320 | 5-320 | |||
Centrumhoogte | mm | 500 | 625 | 700 | 820 | |||
Schokgrootte (4-kaak) | mm | 1000 | 1000 | 1000 | 1000 | |||
X/Z-as min. voedingseenheid | mm | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | |||
X/Z-as snelle toevoer snelheid | mm/min | 3000/5000 | 3000/5000 | 3000/5000 | 3000/5000 | |||
Kruisvervoer (X) | mm | 570 | 570 | 690 | 630 | |||
Typ van gereedschapspal | - | V4/V6/V8 | V4/V6/V8 | V4/V6/V8 | V4/V6/V8 | |||
Tijd voor gereedschapswisseling | s | 2.6 | 2.6 | 2.6 | 2.6 | |||
Genoeg nauwkeurigheid van de herhaling van de positionering van de torent | mm | 0.01 | 0.01 | 0.01 | 0.01 | |||
Grootte van het gereedschapsgedeelte | mm | 40x40 | 40x40 | 40x40 | 40x40 | |||
Diameter van de staartvoet | mm | 160 | 160 | 160 | 160 | |||
Volledige verplaatsing | mm | 300 | 300 | 300 | 300 | |||
Schoppenvoetpen | - | MT6 | MT6 | MT6 | MT6 | |||
CNC-systeem | - | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | |||
Werknauwkeurigheid | - | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 | |||
Ruwheid van het oppervlak | μm | Ra1.6 | Ra1.6 | Ra1.6 | Ra1.6 | |||
Hoofdmotorvermogen | kw | 30 | 30 | 30 | 30 | |||
Gewicht van de machine | kg | 9800/10200/10600/11800/13000/14800/16600/20600/24600/28600/- | ||||||
De lengte van de machine | mm | 4300/4800/5300/6300/7300/8300/9300/11300/13300/15300/- | ||||||
Breedte van de machine | mm | 2530 | 2530 | 2780 | 2780 | |||
Hoogte van de machine | mm | 2150 | 2150 | 2600 | 2600 | |||
- Wat is er aan de hand?

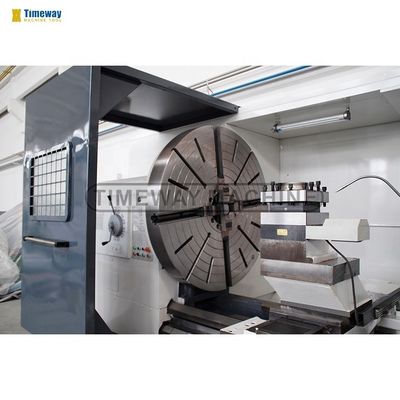

- Standaard 4-kaak onafhankelijke chuck voor het vastklemmen van speciale vorm delen.
Elektrische torent met vier stations:
- Gebruik een beroemde elektrische torent, met een hoge positioneringsnauwkeurigheid.
CNC-systeem
SIEMENS, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK, etc. voor uw keuze.
Staartbestand:
Handmatig bewegende staart is standaard, de elektrische bewegende staart is optioneel.
Elektrische kast volgens de CE-norm:
Duidelijke en nette elektrische lay-out;
Het nemen van CE-standaard elektrische componenten.
Automatische smeerpomp:
Automatisch en met tussenpozen elke geleidingsrail smeren om de levensduur van de machine te verlengen.
Verticale torent met vier stations:
Standaard
Verticale torent van 6 stations:
Facultatief
horizontale torent met zes stations:
Facultatief
Test - rondheid en cilindrisiteit:
Precisie van het draaien van het buitenste oppervlak van de staaf, testnauwkeurigheid:
ronde: minder dan 0,01 mm;
Cylindrisiteit: minder dan 0,025/300 mm
Test - verticaliteit:
Precisie bij het draaien van het eindoppervlak van de schijf, testnauwkeurigheid:
Verticaliteit: minder dan 0,02/300 mm
Test - ruwheid:
Precieze draaiing van het buitenste oppervlak van de staaf, testnauwkeurigheid: ruwheid: Ra1,6um
Draaddraaiingstest:
fijn draaiende conische draden (Taper: 1:16, draadpitch: 3,175 mm), kan na testen met een speciaal meetapparaat voldoen aan een accumulatieve fout van pitch tot 0,015/25,4 mm.
Uitgebreide testonderdelen:
Alle CNC-draaiburken moeten na alle standaardcontroles van de machine een eindsnijproces uitvoeren, door het snijden van het buitenste oppervlak, stappen, boogoppervlak, conisch oppervlak, enz.,om de stabiliteit van het CNC-systeem en de algemene prestaties van de machine te controleren.
Renishaw laser interferometer:
Voordat de machine wordt geleverd, wordt er een UK RENISHAW laser gebruikt om dynamische precisie-tests en offset uit te voeren, zodat de machine de hoge positioneringsnauwkeurigheid en re-positioneringsnauwkeurigheid heeft.
