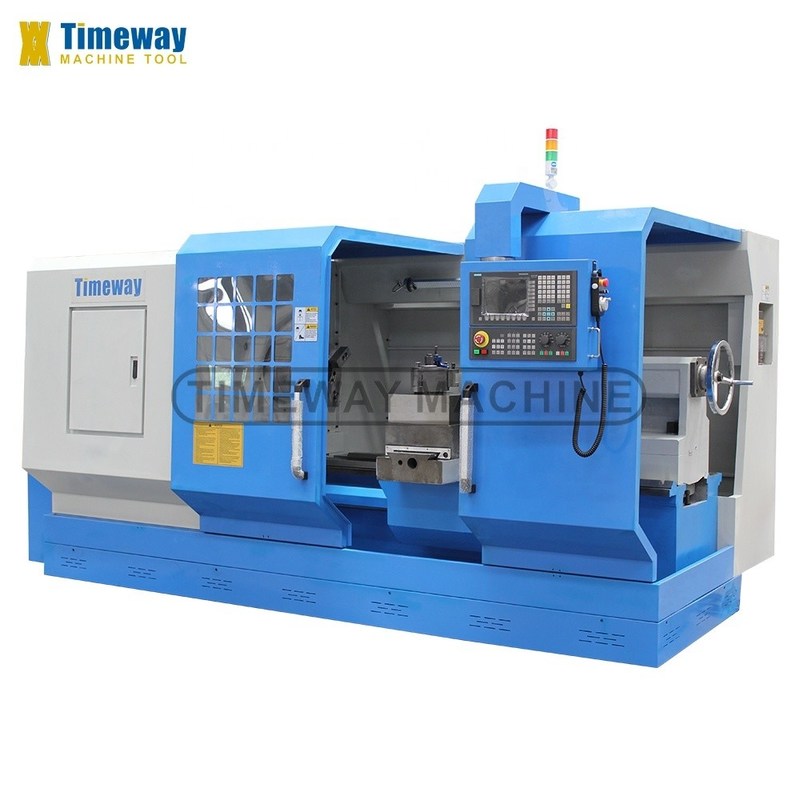

0.008mm Herpositionering nauwkeurigheid zware werkzaamheden horizontale CNC draaibank voor industriële machines

>>>Deze serie CNC draaibank neemt standaard gietijzer (HT300) een gietvorm, na de tweede veroudering behandeling, heeft het kenmerk van stabiele prestaties; gidsweg breedte (600mm), goede stijfheid,antivibratievermogenVerwerkt door middel van middelfrequente verharding (hardheid hoger dan SHAW 68) en bewerkte door de geïmporteerde schroefmachine, om een lange levensduur, hoge precisie en een goede onderhoudskracht te garanderen.>>> Het bed (van 1000mm-5000mm) is een stuk type, 6000mm en boven het bed is twee stukken butted.>>> Deze serie machine spindelboor heeft twee soorten, een is Φ100mm, de andere is Φ140mm. Spindel lager gebruikt China's bekende lager gemaakt door HRB, LYC en ZWZ, aslo kan worden geconfigureerd NSK,SKF-lagers en andere ingevoerde lagersDe boringdiameter is Φ140 mm om te voldoen aan de verwerking van grotere staaf- of buisonderdelen.>>> Automatische hydraulische 4-versnellingswisseling met M-code, automatisch stapsloze snelheidswijziging met S-code; handmatig 4-staps snelheidswijziging met handregeling,automatisch snelheidswijziging zonder stappen, geregeld door de S-code-selectie• handmatige 18 stappen wisselende snelheid met handbeheersing>>> De spindelbox heeft een symmetrische structuur om de thermische vervorming gelijkmatig te maken en om de verschuiving van het middelpunt van de spindel te voorkomen.het hoofdstuk wordt gesmeerd met een oliebadcyclusDe voorkant van de hoofdas heeft een drie-steunstructuur van een tweerichtingshoekig contactballager.De tandwielen in de kop zijn gedoofd en geaard om een nauwkeurige transmissie en een laag geluid te garanderen.>>> De hoofdmotor is een 15kw hoogvermogende frequentiemotor; uitgerust met een standaard F400 handmatige drie-koppel zelfcentrerende chuck, volgens de eisen van de eindgebruiker, handleiding van verschillende grootte,kan worden gekozen voor pneumatische en hydraulische drie-kaak en vier-kaak chuck.>>> Alle draaibankmachines zijn uitgerust met een elektrische torentje, vrij tillen, snel en gemakkelijk gereedschapsen wisselen, er zijn verticale 4 en 6 station, horizontale 6 station en andere elektrische torentje voor keuze.>>> Voor de levering zullen alle draaibankmachines worden getest door de Britse RENISHAW-laserdetector voor dynamische nauwkeurigheidsdetectie en compensatie.dus de draaibank heeft een hoge positionering nauwkeurigheid en herhalen positionering nauwkeurigheid.>>> Het CNC-systeem maakt gebruik van het internationaal gerenommeerde FANUC, SIEMENS of China GSK AC servo-besturingssysteem.voorzien van een noodstopknop, wanneer de machine plotseling een plotselinge stroomstoring of andere storingen heeft ondervonden als gevolg van de speciale opzet van het besturingscircuit,het kan zelfbescherming zijn om ervoor te zorgen dat de veiligheid van de machine en het personeelHet bedieningspaneel is ongeveer 1500 mm van de grond, zeer matig, ergonomisch, aangenaam en gemakkelijk te bedienen en de werking van de machine te begrijpen.>>> Deze serie draaibankmachine wordt veel gebruikt, flexibele werking, geschikt voor het verwerken van allerlei complexe vormen van assen, sets, schijfonderdelen, zoals het draaien van innerlijk en buitenschilinderoppervlak,conisch oppervlak, cirkelvormig oppervlak, eindoppervlak, groeven, schemering, draadvorming, vooral voor meerdere soorten, kleine batch-draaiverwerking, procesadaptabiliteit, hoge verwerkingsdoeltreffendheid, laag schrootpercentage,goede productconsistentieHet is de ideale mechanische verwerkingsmedium.

- 3-kaak chuck komt standaard voor snel zelf-centrerende klemdelen

- Gebruik een beroemde elektrische torent, met een hoge positioneringsnauwkeurigheid.

SIEMENS, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK, etc. voor uw keuze.

Standaard

Facultatief

Facultatief

Precisie van het draaien van het buitenste oppervlak van de staaf, testnauwkeurigheid:

Alle CNC-draaiburken moeten na alle standaardcontroles van de machine een eindsnijproces uitvoeren, door het snijden van het buitenste oppervlak, stappen, boogoppervlak, conisch oppervlak, enz.,om de stabiliteit van het CNC-systeem en de algemene prestaties van de machine te controleren.
