Max. gedraaide lengte mm 3800 Automatische CNC-machine voor het verwerken van grote spindelgaten van 6 ton
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMAC TIMEWAY |
| Modelnummer: | AK-1250B/AK-1000B |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $100,000.00/sets 1-2 sets |
| Verpakking Details: | In plywoodzakken. |
| Levering vermogen: | 200 sets per maand |
|
Gedetailleerde informatie |
|||
| Type: | horizontaal | Max. lengte van het werkstuk (mm): | 4000 |
|---|---|---|---|
| Structuur: | Vlakke Beddraaibank | Bewerkingscapaciteit: | Zwaar werk |
| Max. Gewicht van Werkstuk (kg): | 6000 | Breedte van het bed (mm): | 755 mm |
| Spindelmotorvermogen ((kW): | 30 | Aantal spindels: | Alleenstaande |
| Aantal assen: | 2 | Vervoer (X-as) ((mm): | 570 mm |
| Vervoer (Z-as) ((mm): | 4000mm | Positioneringsnauwkeurigheid (mm): | ±0.01 |
| Herhaalbaarheid (X/Y/Z) (mm): | ±0.008 | Afmeting ((L*W*H): | 7300 x 2530 x 2150 mm |
| Spanning: | op verzoek | CNC-besturingssysteem: | FANUC |
| Gereedschapspoststations: | 4 | Gewicht (kg): | 13000 |
| Garantie: | 1 jaar | Belangrijkste verkooppunten: | Hoog Veiligheidsniveau |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Type verwerking: | Automatisch |
| torentjetype: | 4/6/8 Station Elektrische toren | De Tijd van de hulpmiddelverandering: | 2.6s |
| Pleknauwkeurigheid van de torent: | 0.01 mm | Grootte van het gereedschapsgedeelte: | 40x40mm |
| Chuck Grootte: | 1000 mm | Tailstock Quill Taper: | MT6 |
| Diameter van de staartvoet: | 160 mm | Tailstock Quill Reizen: | 300 mm |
| Naverkoopservice: | Online ondersteuning | Voorwaarde: | Nieuw |
| Spindelboring ((mm): | 130 | Toolpostmerk: | YANTAI |
| Toepasselijke sectoren: | Kledingwinkels, bouwmaterialenwinkels, reparatieshops, restaurant, detailhandel, drukkerijen, energi | Locatie van de showroom: | Canada, Turkije, Verenigd Koninkrijk, Verenigde Staten, Italië, Duitsland, Brazilië, Mexico, Rusland |
| Jaar: | Laatste dag | Max. Spindel snelheid (rpm): | 320 t/m |
| Max. Gekeerde lengte (mm): | 3800 | Tipe in de handel brengen: | Warm product 2021 |
| Kerncomponenten: | Lagers, motor, pomp, tandwiel, PLC, drukvat, versnellingsbak, CNC-systeem | Haven: | Chinese haven |
Productomschrijving
zware horizontale cnc-draai
Beschrijving van de producten
√ FANUC/GSK/SIEMENS CNC-systeem √ 4-koppeling √ elektrische gereedschapspost met 4 stations √ Werklamp √ koelsysteem √ halfgesloten beveiliging √ Handmatige pulsgenerator (MPG) √ dode centra √ oliepistool √ Pilotlamp √ Automatische smeerpomp √ Handmatig bewegende staart √ Gereedschappen en gereedschapskist √ Evenwichtige wig & bouten √ Handleiding (Engels) | √ Elektrisch bewegende staart √ Steeds rusten √ Volgt de rust √ 6-station gereedschapspost √Levende centra √ airconditioning √ chipconveyor √ Volle bewaking |
Specificatie | Eenheid | AK-1000B | AK-1250B | AK-1400B | AK-1600B | |||
Max. Sling over het bed. | mm | 1000 | 1250 | 1400 | 1640 | |||
Max... schuif over de schuif. | mm | 630 | 880 | 1030 | 1250 | |||
Afstand tussen centra | mm | 1000/1500/2000/3000/4000/5000/6000/8000/10000/12000/- | ||||||
Max. draailengte | mm | 730/1300/1800/2800/3800/4800/5800/7800/9800/11800/- | ||||||
Bedbreedte | mm | 755 | 755 | 755 | 755 | |||
Laadcapaciteit | kg | 6000 (optie: 8000) | 6000 (optie: 8000) | 6000 (optie: 8000) | 6000 (optie: 8000) | |||
Spindel neus | mm | A2-15 | A2-15 | A2-15 | A2-15 | |||
Spindelboor | mm | 130 | 130 | 130 | 130 | |||
Spindelconic | - | Metrische 140 | Metrische 140 | Metrische 140 | Metrische 140 | |||
Spindel snelheid (hydraulische 4 stappen, stapsloze) | rpm | 5-320 | 5-320 | 5-320 | 5-320 | |||
Centrumhoogte | mm | 500 | 625 | 700 | 820 | |||
Schokgrootte (4-kaak) | mm | 1000 | 1000 | 1000 | 1000 | |||
X/Z-as min. voedingseenheid | mm | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | |||
X/Z-as snelle toevoer snelheid | mm/min | 3000/5000 | 3000/5000 | 3000/5000 | 3000/5000 | |||
Kruisvervoer (X) | mm | 570 | 570 | 690 | 630 | |||
Typ van gereedschapspal | - | V4/V6/V8 | V4/V6/V8 | V4/V6/V8 | V4/V6/V8 | |||
Tijd voor gereedschapswisseling | s | 2.6 | 2.6 | 2.6 | 2.6 | |||
Genoeg nauwkeurigheid van de herhaling van de positionering van de torent | mm | 0.01 | 0.01 | 0.01 | 0.01 | |||
Grootte van het gereedschapsgedeelte | mm | 40x40 | 40x40 | 40x40 | 40x40 | |||
Diameter van de staartvoet | mm | 160 | 160 | 160 | 160 | |||
Volledige verplaatsing | mm | 300 | 300 | 300 | 300 | |||
Schoppenvoetpen | - | MT6 | MT6 | MT6 | MT6 | |||
CNC-systeem | - | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | |||
Werknauwkeurigheid | - | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 | |||
Ruwheid van het oppervlak | μm | Ra1.6 | Ra1.6 | Ra1.6 | Ra1.6 | |||
Hoofdmotorvermogen | kw | 30 | 30 | 30 | 30 | |||
Gewicht van de machine | kg | 9800/10200/10600/11800/13000/14800/16600/20600/24600/28600/- | ||||||
De lengte van de machine | mm | 4300/4800/5300/6300/7300/8300/9300/11300/13300/15300/- | ||||||
Breedte van de machine | mm | 2530 | 2530 | 2780 | 2780 | |||
Hoogte van de machine | mm | 2150 | 2150 | 2600 | 2600 | |||
Detail van de machine
- Wat is er aan de hand?

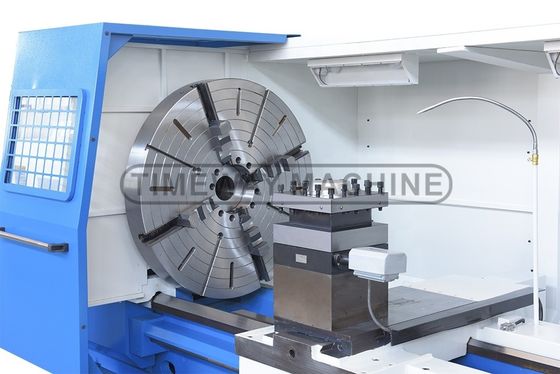

- Standaard 4-kaak onafhankelijke chuck voor het vastklemmen van speciale vorm delen.
Elektrische torent met vier stations:
- Gebruik een beroemde elektrische torent, met een hoge positioneringsnauwkeurigheid.

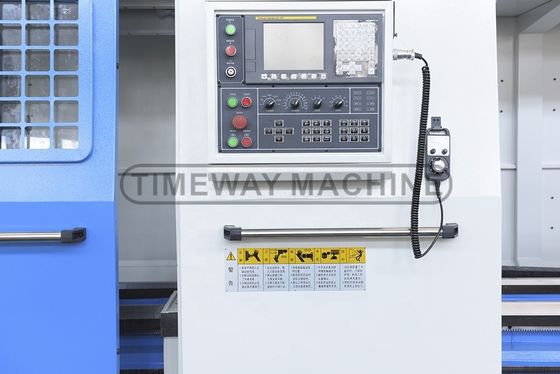

CNC-systeem
SIEMENS, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK, etc. voor uw keuze.

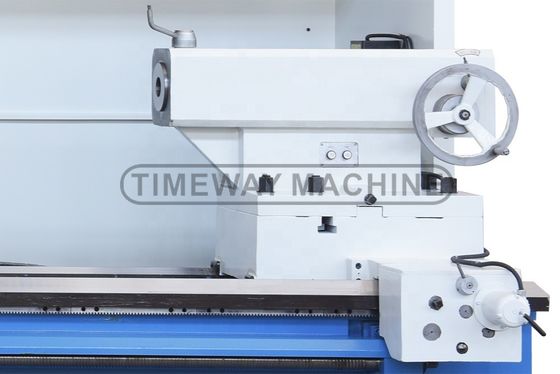

Staartbestand:
Handmatig bewegende staart is standaard, de elektrische bewegende staart is optioneel.
Elektrische kast volgens de CE-norm:
Duidelijke en nette elektrische lay-out;
Het nemen van CE-standaard elektrische componenten.
Automatische smeerpomp:
Automatisch en met tussenpozen elke geleidingsrail smeren om de levensduur van de machine te verlengen.
Verticale torent met vier stations:
Standaard
Verticale torent van 6 stations:
Facultatief
horizontale torent met zes stations:
Facultatief
Test - rondheid en cilindrisiteit:
Precisie van het draaien van het buitenste oppervlak van de staaf, testnauwkeurigheid:
ronde: minder dan 0,01 mm;
Cylindrisiteit: minder dan 0,025/300 mm
Test - verticaliteit:
Precisie bij het draaien van het eindoppervlak van de schijf, testnauwkeurigheid:
Verticaliteit: minder dan 0,02/300 mm
Test - ruwheid:
Precieze draaiing van het buitenste oppervlak van de staaf, testnauwkeurigheid: ruwheid: Ra1,6um
Draaddraaiingstest:
fijn draaiende conische draden (Taper: 1:16, draadpitch: 3,175 mm), kan na testen met een speciaal meetapparaat voldoen aan een accumulatieve fout van pitch tot 0,015/25,4 mm.
Uitgebreide testonderdelen:
Alle CNC-draaiburken moeten na alle standaardcontroles van de machine een eindsnijproces uitvoeren, door het snijden van het buitenste oppervlak, stappen, boogoppervlak, conisch oppervlak, enz.,om de stabiliteit van het CNC-systeem en de algemene prestaties van de machine te controleren.
Waarom u ons kiest
Feedback van de klant
Inleiding van het bedrijf
Fabrieksdisplay:
Fabrieksprofiel:
Onze fabriek is opgericht in 2014. Het heeft professionele technici, een onderzoek en ontwikkeling team, produceert en verkoopt CNC-apparatuur en biedt professionele op maat gemaakte diensten.Onze producten worden veel gebruikt in de vormverwerking, 3C-producten, landbouwmachines, petroleummachines, verwerking van auto-onderdelen, ruimtevaartindustrie, enz., die meer dan 60 landen en regio's in binnen- en buitenland verkopen.
Text Inleiding:
Bedrijfsprofiel:
Timeway Machine Tool Co., Ltd is een professionele machine tool productie-ondernemingen, de belangrijkste producten zijn draaibank, freesmachine, slijpmachine, enz.,en volgens de behoeften van de klant kunnen we ook ontwerpen en fabriceren van verschillende speciale doeleinden machines, om relatieve technologie-upgrading en transformatiediensten op het gebied van machinegereedschap te verlenen.
Klant bezocht:
Tot nu toe hebben we veel klanten uit het buitenland ontvangen, en ze zijn allemaal zeer tevreden met ons bedrijf en producten
Uitstallingen:
Sinds de oprichting van het Ministerie van Buitenlandse Handel hebben we deelgenomen aan verschillende binnenlandse en internationale tentoonstellingen zoals de Herfst Canton Fair, Beijing Exhibition,Shanghai tentoonstelling, Moskou, Ethiopië en Rusland, en hebben langdurige vriendschappelijke samenwerkingsverbanden onderhouden met de klanten van de tentoonstelling.
Veelgestelde vragen
V: Waarom kies je voor Timeway Machine?
A: 1. Hoge kwaliteit met concurrerende prijs; 2. Professionele R & D-team en 25 jaar exportervaring; 3. Exporteerd naar meer dan 60 landen; 4. CE, ISO certificaten; 5.24 uur online dienst (Skype)6. 12 maanden kwaliteitsgarantie; 7. Overzeese ingenieurs beschikbaar voor het oplossen van problemen;V: Heeft u QC of veiligheidsnormen voor uw machines?A: ja, we hebben een zeer strenge kwaliteitscontrole afdeling opgericht om goede kwaliteit te garanderen.V: Wat is de MOQ?A: 1 set (alleen sommige goedkope machines zijn meer dan 1 set)V: Hoe zit het met de betalingsvoorwaarden?A: (1) T/T met 30% vooruitbetaling, en 70% saldobetaling vóór verzending; (2) Onherroepelijke LC bij zicht; (3) Western Union, MoneyGram, enz.V: Hoe zit het met de garantie?A: De garantieperiode is één jaar na levering. Zelfs na de periode leveren wij levenslange service voor de machine.
