Productdetails:

Plaats van herkomst: Henan, China
Merknaam: TIMAC
Modelnummer: CK800U

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 1 set
Prijs: $30,000.00/sets 1-2 sets
Verpakking Details: In plywoodzakken.
Levering vermogen: 300 Reeks/Reeksen per Maand
Beste prijs Contact

Gedetailleerde informatie
Type: horizontaal Max. lengte van het werkstuk (mm): 3000
Structuur: Vlakke Beddraaibank Bewerkingscapaciteit: Zwaar werk
Breedte van het bed (mm): 800 mm Spindelmotorvermogen ((kW): 15
Aantal spindels: Alleenstaande Aantal assen: 2
Vervoer (X-as) ((mm): 420mm Vervoer (Z-as) ((mm): 3000 mm
Positioneringsnauwkeurigheid (mm): 0,02 Herhaalbaarheid (X/Y/Z) (mm): 0.01
Afmeting ((L*W*H): als modellen. Spanning: op verzoek
Gereedschapspoststations: 6, 4 Gewicht (kg): 7200
Garantie: 1 jaar Belangrijkste verkooppunten: Lange levensduur
Verslag van de test van de machine: Voorziening Video-uitgaande inspectie: Voorziening
Garantie voor kerncomponenten: 1 jaar CNC of niet: CNC-machines
Automatische rangschikking: Automatisch Naverkoopservice: Ingenieurs die beschikbaar zijn voor het onderhoud van machines in het buitenland
CNC-draaibank: Flatbed-type cnc-draai/volfunctionele cnc-draai Vermogen (kW): 11/15
Max... schuif over de schuif.: 520mm Asneus: A2-11
Centrumhoogte: 400 mm Chuck Grootte: 325 mm
Werknauwkeurigheid: IT6mm Voorwaarde: Nieuw
Spindelboring ((mm): 104 Toepasselijke sectoren: Hotels, kledingwinkels, bouwmaterialenwinkels, reparatieshops voor machines, fabrieken, fabrieken vo
Locatie van de showroom: Canada, de Verenigde Staten, Italië, Duitsland, Mexico, Rusland, Spanje, Zuid-Afrika, Australië Tipe in de handel brengen: Gewoon product
Kerncomponenten: Lagers, motoren, pompen, versnellingen Max. Spindel snelheid (rpm): 1250 t/m
Max. Gekeerde lengte (mm): 3000 Haven: Chinese haven.

Productomschrijving

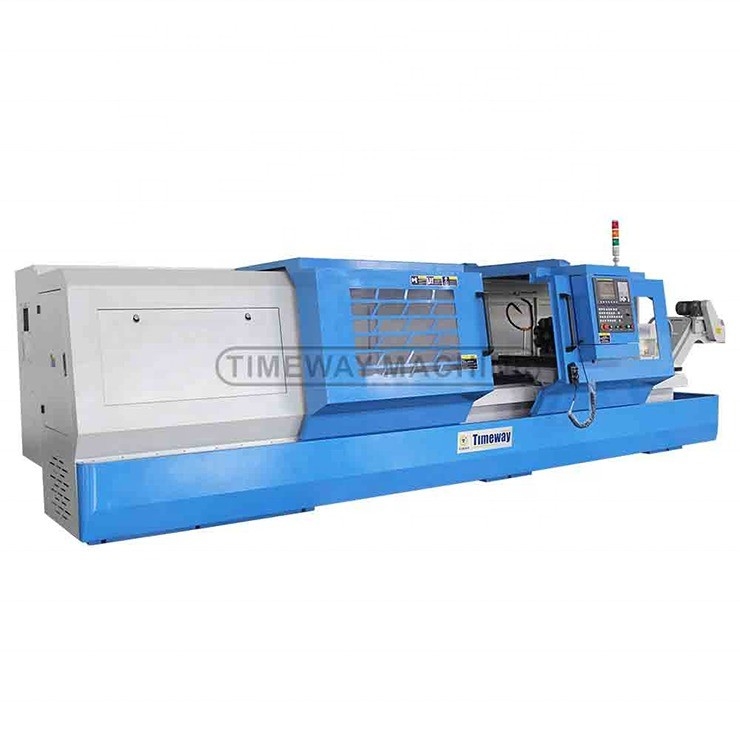

800 mm bed breedte plat bed CNC draaibank met volledige functies en max. 520 mm swing 0

Kenmerken:

* De machine gebruikt een wereldberoemde RS232-interface.
* Langetermijn- en dwarsvoeding worden uitgevoerd door kogelleiders.
* Verticale of horizontale 4/6 stations gereedschapspal of ganggereedschap kan worden geselecteerd.
* De gereedschapspost is geplaatst op precisie-verstelgetallen met een hoge herhaalde positiegenauigheid.
* Zowel de schok als de staart zijn leverbaar met een hydraulisch of handmatig type.
* Het oppervlak van de geleidingen is supersonisch gehard en nauwkeurig gegrond met een lange levensduur.
* Het spindelsysteem is zeer stijf en nauwkeurig.
* Een omvormer wordt gebruikt om variabele snelheden te realiseren.
800 mm bed breedte plat bed CNC draaibank met volledige functies en max. 520 mm swing 1
Beschrijving van de producten
800 mm bed breedte plat bed CNC draaibank met volledige functies en max. 520 mm swing 2
GSK 980TDI
3-koppige klep
Elektronisch gereedschapspunt met 4 stations
Elektronisch handwiel
Glijsysteem
Koelsysteem
Werklamp
Bescherming
Axial ventilator
Niveaublokken en -bouten
Gereedschappen en gereedschapskist
Bedieningshandleidingen
FANUC CNC-systeem
SIEMENS CNC-systeem
4-koppige klep
Horizontale 6-station gereedschapspunt
Horizontale 8-station gereedschapspunt
Pilotlamp
Airconditioning
Warmtewisselaar
Hydraulische schok
Speciale armaturen
Gereedschapssetter
met een breedte van niet meer dan 50 mm
800 mm bed breedte plat bed CNC draaibank met volledige functies en max. 520 mm swing 3
Specificatie
Eenheid
CK630U
CK800U
CK6180E
Max. Sling over het bed.
mm
630
800
800
Max... schuif over de schuif.
mm
350
520
480
Afstand tussen centra
mm
1500/3000
1500/3000
1620/2210/3120
Max. draailengte
mm
1500/3000
1500/3000
1620/2210/3120
Bedbreedte
mm
600
600
600
Spindel neus
mm
A2-11
A2-11
C11
Spindelboor
mm
104
104
105
Spindelconic
-
Metrische
Metrische
Metrische
Spindel snelheid (stappen)
rpm
11-1250 (3), automatisch
11-1250 (3), automatisch
45-950 (3), handleiding
Centrumhoogte
mm
315
400
400
Schokgrootte
mm
325
325
325
Kruisvervoer (X)
mm
420
420
470
Langeafstandsvervoer (Z)
mm
1500/3000
1500/3000
1620/2210/3120
X/Z-as snelle toevoer snelheid
mm/min
4/8
4/8
6/8
X/Z-as min. voedingseenheid
mm
0.001
0.001
0.001
X-as voedingsmotorkoppel
NM
10
10
15
Z-as voedingsmoment van de motor
NM
15/30
15/30
18/23/30
Typ van gereedschapspal
-
V4/H6
V4/H6
V4
Grootte van het gereedschapsgedeelte
mm
32x32
32x32
32x32
Diameter van de staartvoet
mm
100
100
100
Volledige verplaatsing
mm
250
250
250
Schoppenvoetpen
-
MT5
MT5
MT5
Hoofdmotorvermogen
kw
11
15
11
Vermogen van de koelmiddelpomp
kw
0.12
0.12
0.12
Werknauwkeurigheid
mm
IT6
IT6
IT6
X/Z-aspositiegewogenheid
mm
0.03/0.04
0.03/0.04
0.03/0.04
X/Z-as herpositioneringsnauwkeurigheid
mm
0.012/0.016
0.012/0.016
0.012/0.016
Ruwheid
Ik heb het gedaan.
Ra1.6
Ra1.6
Ra1.6
Afmetingen van de machine (LxWxH)
mm
4307/5785x2040x1855
4307/5785x2040x1855
4500/5100/6200x2040x1855
Gewicht van de machine
kg
5800/7200
5800/7200
5400/5750/7080
Detail van de machine
800 mm bed breedte plat bed CNC draaibank met volledige functies en max. 520 mm swing 4

- Wat is er aan de hand?

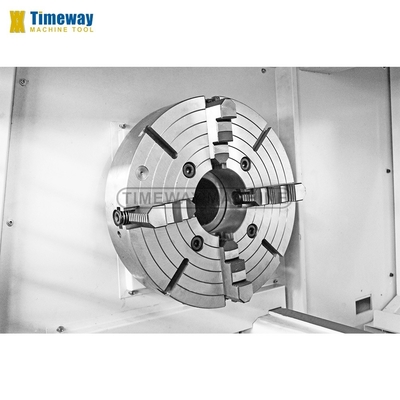

- Standaard 4-kaak onafhankelijke chuck voor het vastklemmen van speciale vorm delen.

Elektrische torent met vier stations:

- Gebruik een beroemde elektrische torent, met een hoge positioneringsnauwkeurigheid.

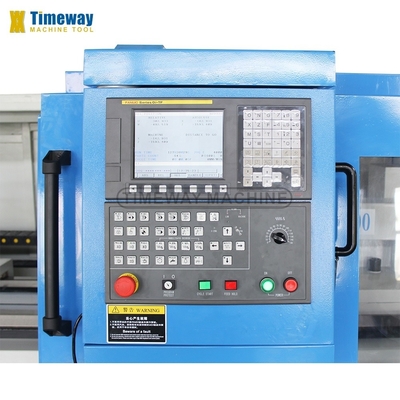

CNC-systeem

SIEMENS, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK, etc. voor uw keuze.
800 mm bed breedte plat bed CNC draaibank met volledige functies en max. 520 mm swing 5
800 mm bed breedte plat bed CNC draaibank met volledige functies en max. 520 mm swing 6
800 mm bed breedte plat bed CNC draaibank met volledige functies en max. 520 mm swing 7

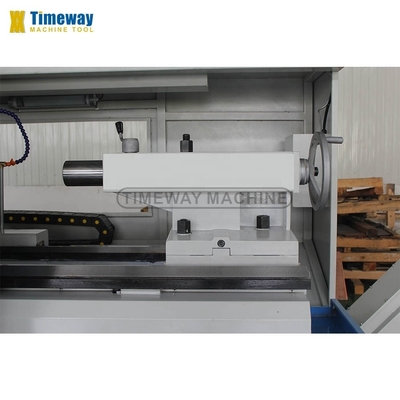

Staartbestand:

Handmatig bewegende staart is standaard, de elektrische bewegende staart is optioneel.

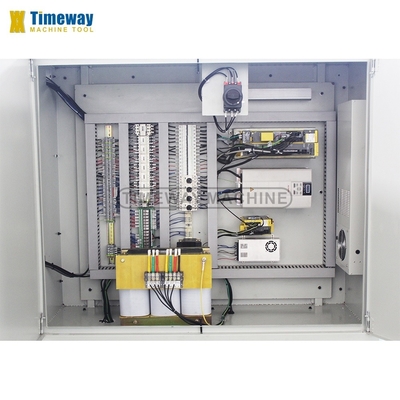

Elektrische kast volgens de CE-norm:

Duidelijke en nette elektrische lay-out;
Het nemen van CE-standaard elektrische componenten.

Automatische smeerpomp:

Automatisch en met tussenpozen elke geleidingsrail smeren om de levensduur van de machine te verlengen.
800 mm bed breedte plat bed CNC draaibank met volledige functies en max. 520 mm swing 8
800 mm bed breedte plat bed CNC draaibank met volledige functies en max. 520 mm swing 9
800 mm bed breedte plat bed CNC draaibank met volledige functies en max. 520 mm swing 10

Verticale torent met vier stations:

Standaard

Verticale torent van 6 stations:

Facultatief

horizontale torent met zes stations:

Facultatief
800 mm bed breedte plat bed CNC draaibank met volledige functies en max. 520 mm swing 11
800 mm bed breedte plat bed CNC draaibank met volledige functies en max. 520 mm swing 12
800 mm bed breedte plat bed CNC draaibank met volledige functies en max. 520 mm swing 13
800 mm bed breedte plat bed CNC draaibank met volledige functies en max. 520 mm swing 14

Test - rondheid en cilindrisiteit:

Precisie van het draaien van het buitenste oppervlak van de staaf, testnauwkeurigheid:
ronde: minder dan 0,01 mm;
Cylindrisiteit: minder dan 0,025/300 mm

Test - verticaliteit:

Precisie bij het draaien van het eindoppervlak van de schijf, testnauwkeurigheid:
Verticaliteit: minder dan 0,02/300 mm

Test - ruwheid:

Precieze draaiing van het buitenste oppervlak van de staaf, testnauwkeurigheid: ruwheid: Ra1,6um
800 mm bed breedte plat bed CNC draaibank met volledige functies en max. 520 mm swing 15
800 mm bed breedte plat bed CNC draaibank met volledige functies en max. 520 mm swing 16
800 mm bed breedte plat bed CNC draaibank met volledige functies en max. 520 mm swing 17

Draaddraaiingstest:

fijn draaiende conische draden (Taper: 1:16, draadpitch: 3,175 mm), kan na testen met een speciaal meetapparaat voldoen aan een accumulatieve fout van pitch tot 0,015/25,4 mm.
800 mm bed breedte plat bed CNC draaibank met volledige functies en max. 520 mm swing 18
800 mm bed breedte plat bed CNC draaibank met volledige functies en max. 520 mm swing 19
800 mm bed breedte plat bed CNC draaibank met volledige functies en max. 520 mm swing 20

Uitgebreide testonderdelen:

Alle CNC-draaiburken moeten na alle standaardcontroles van de machine een eindsnijproces uitvoeren, door het snijden van het buitenste oppervlak, stappen, boogoppervlak, conisch oppervlak, enz.,om de stabiliteit van het CNC-systeem en de algemene prestaties van de machine te controleren.
800 mm bed breedte plat bed CNC draaibank met volledige functies en max. 520 mm swing 21
800 mm bed breedte plat bed CNC draaibank met volledige functies en max. 520 mm swing 22
800 mm bed breedte plat bed CNC draaibank met volledige functies en max. 520 mm swing 23
800 mm bed breedte plat bed CNC draaibank met volledige functies en max. 520 mm swing 24
800 mm bed breedte plat bed CNC draaibank met volledige functies en max. 520 mm swing 25
Waarom u ons kiest
800 mm bed breedte plat bed CNC draaibank met volledige functies en max. 520 mm swing 26
800 mm bed breedte plat bed CNC draaibank met volledige functies en max. 520 mm swing 27
800 mm bed breedte plat bed CNC draaibank met volledige functies en max. 520 mm swing 28
800 mm bed breedte plat bed CNC draaibank met volledige functies en max. 520 mm swing 29
Renishaw laser interferometer:
Voordat de machine wordt geleverd, wordt er een UK RENISHAW laser gebruikt om dynamische precisie-tests en offset uit te voeren, zodat de machine de hoge positioneringsnauwkeurigheid en re-positioneringsnauwkeurigheid heeft.
800 mm bed breedte plat bed CNC draaibank met volledige functies en max. 520 mm swing 30
800 mm bed breedte plat bed CNC draaibank met volledige functies en max. 520 mm swing 31
800 mm bed breedte plat bed CNC draaibank met volledige functies en max. 520 mm swing 32
800 mm bed breedte plat bed CNC draaibank met volledige functies en max. 520 mm swing 33
800 mm bed breedte plat bed CNC draaibank met volledige functies en max. 520 mm swing 34
Inleiding van het bedrijf
800 mm bed breedte plat bed CNC draaibank met volledige functies en max. 520 mm swing 35
800 mm bed breedte plat bed CNC draaibank met volledige functies en max. 520 mm swing 36
800 mm bed breedte plat bed CNC draaibank met volledige functies en max. 520 mm swing 37
800 mm bed breedte plat bed CNC draaibank met volledige functies en max. 520 mm swing 38
800 mm bed breedte plat bed CNC draaibank met volledige functies en max. 520 mm swing 39
