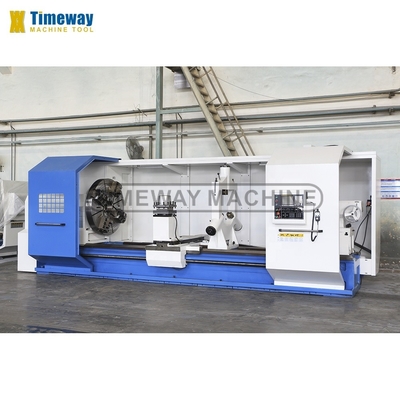

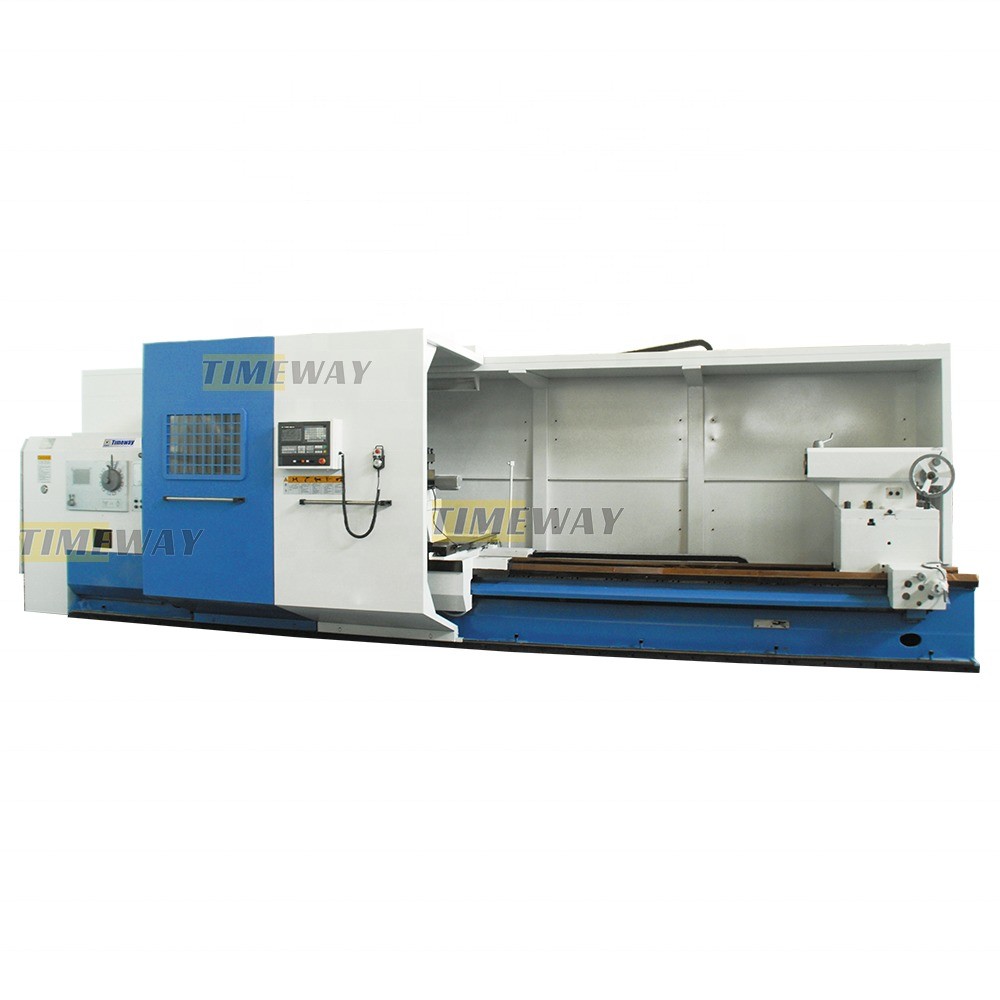

700 mm reisknc zware draaibank met 1 20 spindelpen van timeway
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMAC, TIMEWAY |
| Modelnummer: | AK-1600Cx5000 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $100,000.00/sets 1-1 sets |
| Verpakking Details: | In plywoodzakken. |
| Levering vermogen: | 300 Reeks/Reeksen per Jaar |
|
Gedetailleerde informatie |
|||
| Type: | horizontaal | Max. lengte van het werkstuk (mm): | 5000 |
|---|---|---|---|
| Structuur: | Vlakke Beddraaibank | Bewerkingscapaciteit: | Zwaar werk |
| Max. Gewicht van Werkstuk (kg): | 10000 | Breedte van het bed (mm): | 970 mm |
| Spindelmotorvermogen ((kW): | 30 | Aantal spindels: | Alleenstaande |
| Aantal assen: | 2 | Vervoer (X-as) ((mm): | 700 mm |
| Vervoer (Z-as) ((mm): | 5000 mm | Positioneringsnauwkeurigheid (mm): | ±0.015 |
| Herhaalbaarheid (X/Y/Z) (mm): | ±0.01 | Afmeting ((L*W*H): | 8020 x 2665 x 2680 mm |
| Spanning: | Klantvereiste | CNC-besturingssysteem: | SIEMENS of FANUC |
| Gereedschapspoststations: | 4 | Gewicht (kg): | 18000 |
| Garantie: | 1 jaar | Belangrijkste verkooppunten: | Hoog Veiligheidsniveau |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 2 jaar | Chuck-type: | 4-kaak zware zware onafhankelijke chuck |
| Chuck Grootte: | 1250 mm | Max. schommeling over bed: | 1600 mm |
| Max. Schommeling over Dwarsdia: | 1210MM | Asneus: | A2-15 |
| Spindelconner: | 140 mm, één.20 | Spindel snelheid: | 5-320 (4 stappen) |
| Het machinaal bewerken van nauwkeurigheid: | IT6 | Na garantie service: | Online ondersteuning |
| Plaats van de lokale dienst: | Het Verenigd Koninkrijk | Voorwaarde: | Nieuw |
| Spindelboring ((mm): | 130 | Toolpostmerk: | YANTAI |
| Toepasselijke sectoren: | Werkplaatsen voor het repareren van machines, fabrieken, fabrieken voor voedsel en dranken, drukkeri | Locatie van de showroom: | Canada, Verenigd Koninkrijk, Verenigde Staten, Italië, Frankrijk, Duitsland, Brazilië, Peru, Rusland |
| Tipe in de handel brengen: | Nieuw product 2020 | Jaar: | 2021 |
| Max. Spindel snelheid (rpm): | 320 t/m | Max. Gekeerde lengte (mm): | 4800 |
| Kerncomponenten: | Het Systeem van Siemens CNC | Haven: | Chinese haven. |
Productomschrijving
Beschrijving van de producten
√ FANUC/GSK/SIEMENS CNC-systeem √ 4-koppeling √ elektrische gereedschapspost met 4 stations √ Werklamp √ koelsysteem √ Handmatige pulsgenerator (MPG) √ dode centra √ oliepistool √ Pilotlamp √ Automatische smeerpomp √ Handmatig bewegende staart √ Gereedschappen en gereedschapskist √ Evenwichtige wig & bouten √ Handleiding (Engels) | _ Steady rest Volg de rest _ Halfgesloten beveiliging _ 6/8-station gereedschapspost _ Live centra Airconditioner _ Chip-conveyor |
Specificatie | Eenheid | AK-1250C | AK-1400C | AK-1600C | AK-1800C | |||
Max. Sling over het bed. | mm | 1250 | 1400 | 1600 | 1800 | |||
Max... schuif over de schuif. | mm | 880 | 1010 | 1210 | 1210 | |||
Afstand tussen centra | mm | 3000/4000/5000/6000/8000/10000/12000/- | ||||||
Max. draailengte | mm | 2800/3800/4800/5800/7800/9800/11800 | ||||||
Bedbreedte | mm | 970 | 970 | 970 | 970 | |||
Laadcapaciteit | kg | 10000 (optie: 12000) | 10000 (optie: 12000) | 10000 (optie: 12000) | 10000 (optie: 12000) | |||
Spindel neus | - | A2-15 | A2-15 | A2-15 | A2-15 | |||
Spindelboor | mm | 130 | 130 | 130 | 130 | |||
Spindelconic | - | Metrische 140 | Metrische 140 | Metrische 140 | Metrische 140 | |||
Schokgrootte (4-kaak) | - | 1250 | 1250 | 1250 | 1250 | |||
Spindel snelheid (hydraulische 4 stappen, stapsloze) | rpm | 5-320 | 5-320 | 5-320 | 5-320 | |||
Max. snijkracht | N | 29400 | 29400 | 29400 | 29400 | |||
X/Z-as min. voedingseenheid | mm | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | |||
X/Z-as snelle toevoer snelheid | mm/min | 3000/6000 | 3000/6000 | 3000/6000 | 3000/6000 | |||
Kruisvervoer (X) | mm | 700 | 700 | 700 | 700 | |||
Typ van gereedschapspal | - | V4 | V4 | V4 | V4 | |||
Grootte van de werktuigstaaf | mm | 350x350 | 350x350 | 350x350 | 350x350 | |||
Grootte van het gereedschapsgedeelte | mm | 40x40 | 40x40 | 40x40 | 40x40 | |||
Diameter van de staartvoet | mm | 220 | 220 | 220 | 220 | |||
Volledige verplaatsing | mm | 300 | 300 | 300 | 300 | |||
Schoppenvoetpen | - | MT6 | MT6 | MT6 | MT6 | |||
Werknauwkeurigheid | - | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 | |||
Ruwheid van het oppervlak | Ik heb het gedaan. | Ra1.6 | Ra1.6 | Ra1.6 | Ra1.6 | |||
Hoofdmotorvermogen | kw | 30 | 30 | 30 | 30 | |||
Gewicht van de machine | kg | 13500/16500/18000/20000/22500/25000/28000/- | ||||||
De lengte van de machine | mm | 6020/7020/8020/9020/11020/13020/15020/- | ||||||
Breedte/hoogte van de machine | mm | 2665/2680 | 2665/2680 | 2665/2680 | 2665/2680 | |||
Detail van de machine
- Wat is er aan de hand?
- Standaard 4-kaak onafhankelijke chuck voor het vastklemmen van speciale vorm delen.
Elektrische torent met vier stations:
- Gebruik een beroemde elektrische torent, met een hoge positioneringsnauwkeurigheid.
CNC-systeem
SIEMENS, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK, etc. voor uw keuze.
Elektrische bewegende staart:
Flexibel en eenvoudig te bedienen om de arbeidsintensiteit te verminderen en het plezier van het bedienen te vergroten.
Elektrische kast volgens de CE-norm:
Duidelijke en nette elektrische lay-out;
Het nemen van CE-standaard elektrische componenten.
Automatische smeerpomp:
Automatisch en met tussenpozen elke geleidingsrail smeren om de levensduur van de machine te verlengen.
Verticale torent met vier stations:
Standaard
Verticale torent van 6 stations:
Facultatief
horizontale torent met zes stations:
Facultatief
Test - rondheid en cilindrisiteit:
Precisie van het draaien van het buitenste oppervlak van de staaf, testnauwkeurigheid:
ronde: minder dan 0,01 mm;
Cylindrisiteit: minder dan 0,025/300 mm
Test - verticaliteit:
Precisie bij het draaien van het eindoppervlak van de schijf, testnauwkeurigheid:
Verticaliteit: minder dan 0,02/300 mm
Test - ruwheid:
Precieze draaiing van het buitenste oppervlak van de staaf, testnauwkeurigheid: ruwheid: Ra1,6um
Draaddraaiingstest:
fijn draaiende conische draden (Taper: 1:16, draadpitch: 3,175 mm), kan na testen met een speciaal meetapparaat voldoen aan een accumulatieve fout van pitch tot 0,015/25,4 mm.
Uitgebreide testonderdelen:
Alle CNC-draaiburken moeten na alle standaardcontroles van de machine een eindsnijproces uitvoeren, door het snijden van het buitenste oppervlak, stappen, boogoppervlak, conisch oppervlak, enz.,om de stabiliteit van het CNC-systeem en de algemene prestaties van de machine te controleren.
Waarom u ons kiest
Renishaw laser interferometer:
Voordat de machine wordt geleverd, wordt er een UK RENISHAW laser gebruikt om dynamische precisie-tests en offset uit te voeren, zodat de machine de hoge positioneringsnauwkeurigheid en re-positioneringsnauwkeurigheid heeft.
