320 r.p.m. Max. Spindelsnelheid Geïntegreerd Type Flat Bed CNC draaibank Metalen Draaimachine
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMAC TIMEWAY |
| Modelnummer: | AK-1000Bx6000 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $150,000.00/sets >=1 sets |

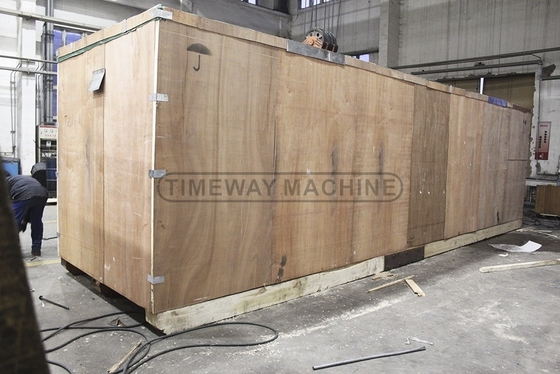

| Verpakking Details: | In plywoodzakken. |
| Levering vermogen: | 500 sets/set per jaar |
|
Gedetailleerde informatie |
|||
| Type: | met een vermogen van niet meer dan 50 W | Max. lengte van het werkstuk (mm): | 6000 mm |
|---|---|---|---|
| Structuur: | Vlakke Beddraaibank | Bewerkingscapaciteit: | Zwaar werk |
| Max. Gewicht van Werkstuk (kg): | 6000 | Breedte van het bed (mm): | 755 mm |
| Spindelmotorvermogen ((kW): | 30 | Aantal spindels: | Alleenstaande |
| Aantal assen: | 2 | Vervoer (X-as) ((mm): | 570 mm |
| Vervoer (Z-as) ((mm): | 6000 mm | Positioneringsnauwkeurigheid (mm): | 0,02 mm |
| Herhaalbaarheid (X/Y/Z) (mm): | ±0.01 | Afmeting ((L*W*H): | 9300 x 2530 x 2150 mm |
| Spanning: | op verzoek | CNC-besturingssysteem: | FANUC |
| Gereedschapspoststations: | 4 | Gewicht (kg): | 16000 |
| Garantie: | 1 jaar | Belangrijkste verkooppunten: | Automatisch |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Automatische rangschikking: | Automatisch |
| Spindelconner: | Metrische 140 | CNC-controller: | FANUC of SIEMENS CNC-systeem |
| Werknauwkeurigheid: | IT6-IT7 | Ruwheid: | Ra1,6um |
| X/Z-as schroef: | balschroef | Motor met aandrijving op de X/Z-as: | AC-servomotor |
| Werktuigwisseltijd: | 2.6s | Max. Werkstuklengte: | 6000 mm |
| Voorwaarde: | Nieuw | Spindelboring ((mm): | 130 |
| Toolpostmerk: | YANTAI | Toepasselijke sectoren: | Werkplaatsen voor het repareren van machines, fabrieken, fabrieken voor voedsel en dranken |
| Locatie van de showroom: | Canada, Verenigd Koninkrijk, Verenigde Staten, Italië, Frankrijk, Duitsland, Brazilië, Peru, Mexico, | Jaar: | Laatste dag |
| Max. Spindel snelheid (rpm): | 320 t/m | Max. Gekeerde lengte (mm): | 5800 |
| Tipe in de handel brengen: | Warm product 2021 | Kerncomponenten: | Lagers, motor, pomp, tandwiel, PLC, drukvat, versnellingsbak, CNC-systeem |
| Haven: | De Havens van China | ||

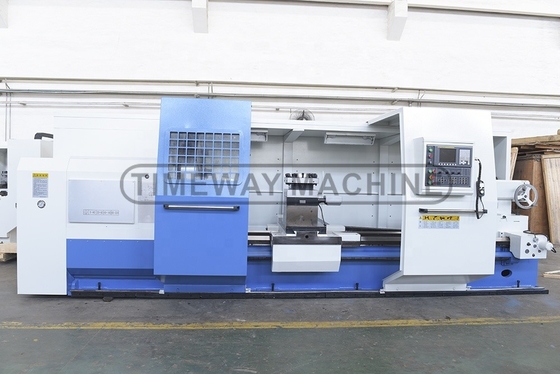

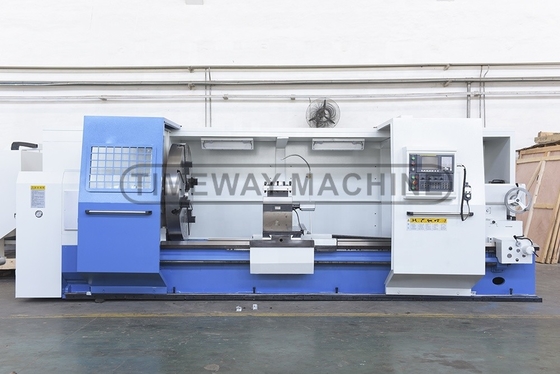

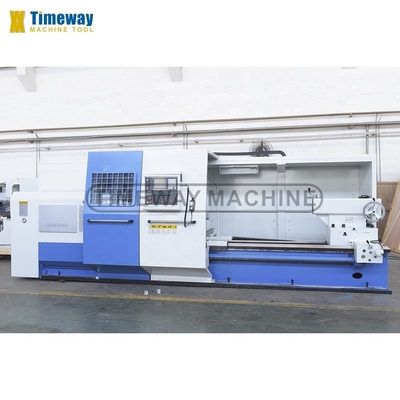

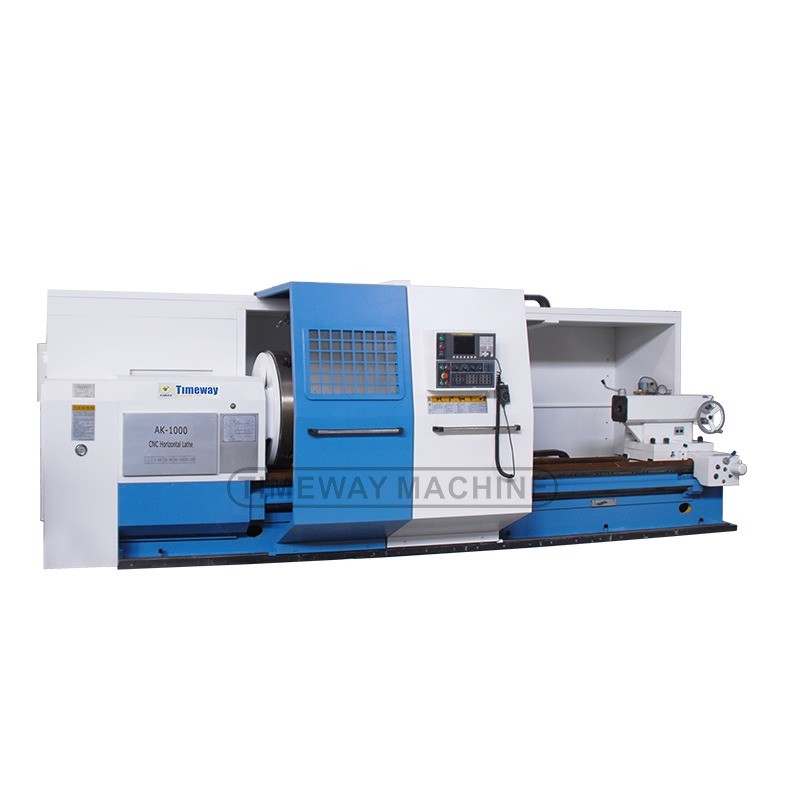

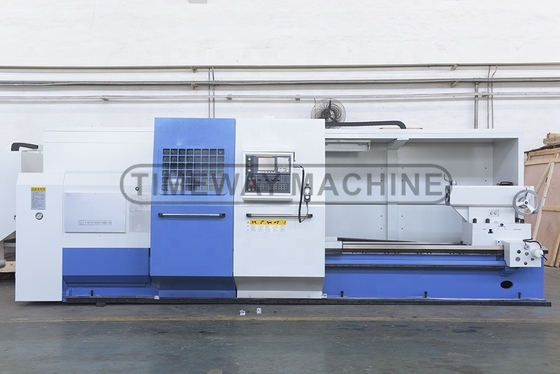

Productomschrijving
zware horizontale CNC-draai
Beschrijving van de producten
standaard accessoires | optioneel accessoire |
√ FANUC/GSK/SIEMENS CNC-systeem √ 4-koppeling √ elektrische gereedschapspost met 4 stations √ Werklamp √ koelsysteem √ halfgesloten beveiliging √ Handmatige pulsgenerator (MPG) √ dode centra √ oliepistool √ Pilotlamp √ Automatische smeerpomp √ Handmatig bewegende staart √ Gereedschappen en gereedschapskist √ Evenwichtige wig & bouten √ Handleiding (Engels) | _ Elektrisch bewegende staart _ Steady rest Volg de rest _ 6-station gereedschapspost _ Live centra Airconditioner _ Chip-conveyor Volle bewaking. |
Specificatie | Eenheid | AK-1000B | AK-1250B |
Max. Sling over het bed. | mm | 1000 | 1250 |
Max... schuif over de schuif. | mm | 630 | 880 |
Afstand tussen centra | mm | 1000/1500/2000/3000/4000/5000/6000/8000/10000/12000/- | 730/1300/1800/2800/3800/4800/5800/7800/9800/11800/- |
Max. draailengte | mm | 730/1300/1800/2800/3800/4800/5800/7800/9800/11800/- | 730/1300/1800/2800/3800/4800/5800/7800/9800/11800/- |
Bedbreedte | mm | 755 | 755 |
Laadcapaciteit | kg | 6000 (optie: 8000) | 6000 (optie: 8000) |
Spindelboor | mm | 130 | 130 |
Spindelconic | - | Metrische 140 | Metrische 140 |
Spindel snelheid (hydraulische 4 stappen, stapsloze) | rpm | 5-320 | 5-320 |
Centrumhoogte | mm | 500 | 625 |
Schokgrootte (4-kaak) | mm | 1000 | 1000 |
Kruisvervoer (X) | mm | 570 | 570 |
CNC-systeem | - | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS |
Hoofdmotorvermogen | kw | 30 | 30 |
Gewicht van de machine | kg | 9800/10200/10600/11800/13000/14800/16600/20600/24600/28600/- | 9800/10200/10600/11800/13000/14800/16600/20600/24600/28600/- |
Detail van de machine
- Wat is er aan de hand?
- Standaard 4-kaak onafhankelijke chuck voor het vastklemmen van speciale vorm delen.
Elektrische torent met vier stations:
- Gebruik een beroemde elektrische torent, met een hoge positioneringsnauwkeurigheid.
CNC-systeem
SIEMENS, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK, etc. voor uw keuze.
Staartbestand:
Handmatig bewegende staart is standaard, de elektrische bewegende staart is optioneel.
Elektrische kast volgens de CE-norm:
Duidelijke en nette elektrische lay-out;
Het nemen van CE-standaard elektrische componenten.
Automatische smeerpomp:
Automatisch en met tussenpozen elke geleidingsrail smeren om de levensduur van de machine te verlengen.
Verticale torent met vier stations:
Standaard
Verticale torent van 6 stations:
Facultatief
horizontale torent met zes stations:
Facultatief
Test - rondheid en cilindrisiteit:
Precisie van het draaien van het buitenste oppervlak van de staaf, testnauwkeurigheid:
ronde: minder dan 0,01 mm;
Cylindrisiteit: minder dan 0,025/300 mm
Test - verticaliteit:
Precisie bij het draaien van het eindoppervlak van de schijf, testnauwkeurigheid:
Verticaliteit: minder dan 0,02/300 mm
Test - ruwheid:
Precieze draaiing van het buitenste oppervlak van de staaf, testnauwkeurigheid: ruwheid: Ra1,6um
Draaddraaiingstest:
fijn draaiende conische draden (Taper: 1:16, draadpitch: 3,175 mm), kan na testen met een speciaal meetapparaat voldoen aan een accumulatieve fout van pitch tot 0,015/25,4 mm.
Uitgebreide testonderdelen:
Alle CNC-draaiburken moeten na alle standaardcontroles van de machine een eindsnijproces uitvoeren, door het snijden van het buitenste oppervlak, stappen, boogoppervlak, conisch oppervlak, enz.,om de stabiliteit van het CNC-systeem en de algemene prestaties van de machine te controleren.
Feedback van de klant
Onze diensten
1- Gratis vervanging van onderdelen die beschikbaar zijn tijdens de garantieperiode.Snel handelen en antwoorden op technische vragen op elk moment gedurende de gehele levensduur van de machine. 3. Overzeese na-servicecentrum beschikbaar in sommige regio's. 4. Ingenieur overzeese service beschikbaar op verzoek van de klant ((relatieve kosten van de klant).
Inleiding van het bedrijf
Fabrieksdisplay:
Fabrieksprofiel:
Onze fabriek is opgericht in 2014. Het heeft professionele technici, een onderzoek en ontwikkeling team, produceert en verkoopt CNC-apparatuur en biedt professionele op maat gemaakte diensten.Onze producten worden veel gebruikt in de vormverwerking, 3C-producten, landbouwmachines, petroleummachines, verwerking van auto-onderdelen, ruimtevaartindustrie, enz., die meer dan 60 landen en regio's in binnen- en buitenland verkopen.
Text Inleiding:
Bedrijfsprofiel:
Timeway Machine Tool Co., Ltd is een professionele machine tool productie-ondernemingen, de belangrijkste producten zijn draaibank, freesmachine, slijpmachine, enz.,en volgens de behoeften van de klant kunnen we ook ontwerpen en fabriceren van verschillende speciale doeleinden machines, om relatieve technologie-upgrading en transformatiediensten op het gebied van machinegereedschap te verlenen.
Klant bezocht:
Tot nu toe hebben we veel klanten uit het buitenland ontvangen, en ze zijn allemaal zeer tevreden met ons bedrijf en producten
Bedrijfsvideo
Veelgestelde vragen
V: Waarom kies je voor Timeway Machine?
A: 1. Hoge kwaliteit met concurrerende prijs; 2. Professionele R & D-team en 25 jaar exportervaring; 3. Exporteerd naar meer dan 60 landen; 4. CE, ISO certificaten; 5.24 uur online dienst (Skype)6. 12 maanden kwaliteitsgarantie; 7. Overzeese ingenieurs beschikbaar voor het oplossen van problemen;V: Heeft u QC of veiligheidsnormen voor uw machines?A: ja, we hebben een zeer strenge kwaliteitscontrole afdeling opgericht om goede kwaliteit te garanderen.V: Wat is de MOQ?A: 1 set (alleen sommige goedkope machines zijn meer dan 1 set)V: Hoe zit het met de betalingsvoorwaarden?A: (1) T/T met 30% vooruitbetaling, en 70% saldobetaling vóór verzending; (2) Onherroepelijke LC bij zicht; (3) Western Union, MoneyGram, enz.V: Hoe zit het met de garantie?A: De garantieperiode is één jaar na levering. Zelfs na de periode leveren wij levenslange service voor de machine.
