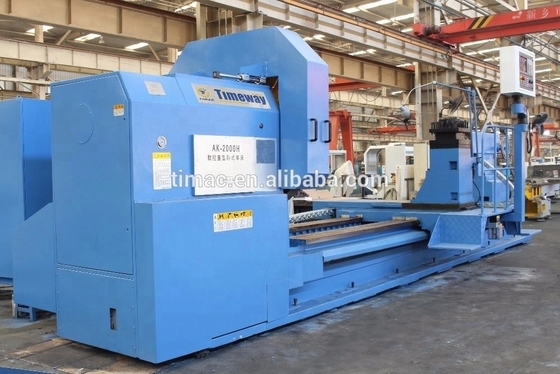

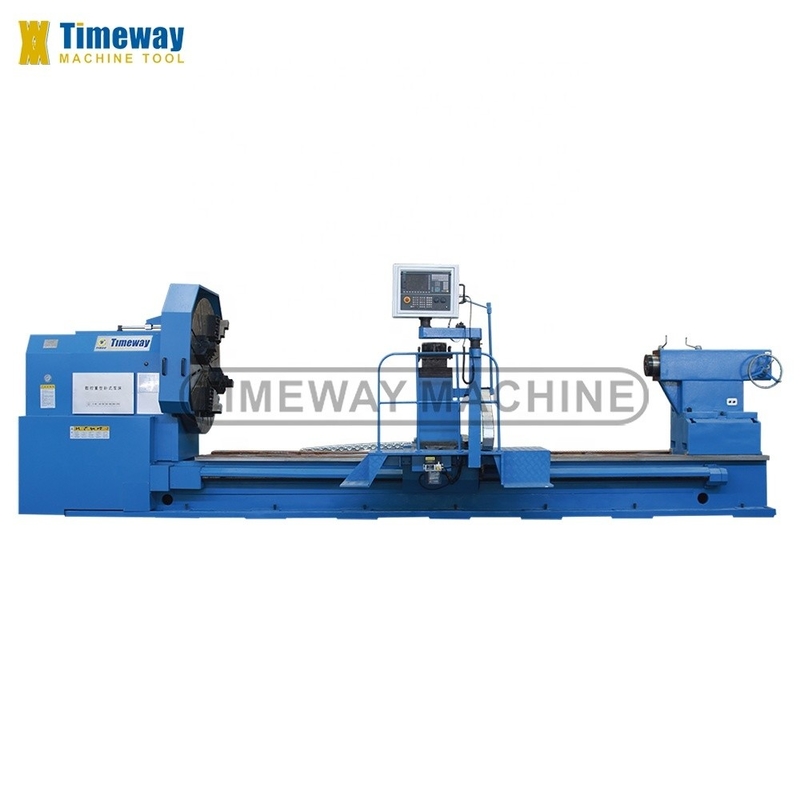

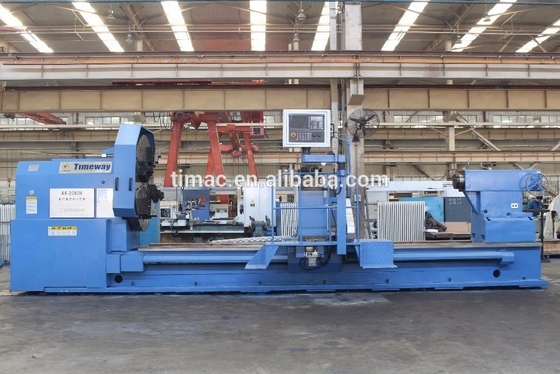

SIEMENS CNC-systeem Reuzen CNC-draaiwerk voor het bewerken van werkstukken tot 5000 mm in lengte
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMAC |
| Certificering: | CE ISO |
| Modelnummer: | AK-2000x5M |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $300,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (kan gefumineerd worden) |
| Levering vermogen: | 10 sets per maand |
|
Gedetailleerde informatie |
|||
| Type: | horizontaal | Max. lengte van het werkstuk (mm): | 5000 |
|---|---|---|---|
| Structuur: | Vlakke Beddraaibank | Bewerkingscapaciteit: | Zwaar werk |
| Max. Gewicht van Werkstuk (kg): | 16000 | Breedte van het bed (mm): | 1100 mm |
| Spindelmotorvermogen ((kW): | 30 | Aantal spindels: | Alleenstaande |
| Aantal assen: | 2 | Vervoer (X-as) ((mm): | 850 mm |
| Vervoer (Z-as) ((mm): | 5000 mm | Positioneringsnauwkeurigheid (mm): | ±0.015 |
| Herhaalbaarheid (X/Y/Z) (mm): | ±0.008 | Afmeting ((L*W*H): | 8400 x 3200 x 2950 mm |
| Spanning: | 200 V tot 460 V | CNC-besturingssysteem: | SIEMENS |
| Gereedschapspoststations: | 4 | Gewicht (kg): | 19400 |
| Garantie: | 1 jaar | Belangrijkste verkooppunten: | Hoog Veiligheidsniveau |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 2 jaar | CNC of niet: | CNC-machines |
| Automatische rangschikking: | Automatisch | Kleur: | Gepersonaliseerde optie |
| Bedleidingstype: | met een breedte van niet meer dan 50 mm | Bedbreedte: | 1100 mm |
| Max. Gewicht van het werkstuk: | 16000kg | Spindel snelheid: | 4 bewegingen, 3-320 rpm |
| De as droeg: | 100 mm | Spindelconner: | Metrische 140 |
| Max. Schommelingsdiameter: | 2000 mm | Naverkoopservice: | Online-ondersteuning, Video-technische ondersteuning |
| Na garantie service: | Technische videoondersteuning, Onlineondersteuning, Onderhouds- en reparatiediensten | Plaats van de lokale dienst: | Canada, Verenigd Koninkrijk, Verenigde Staten, Italië, Frankrijk, Duitsland, Brazilië, Mexico, Rusla |
| Voorwaarde: | Nieuw | Toolpostmerk: | YANTAI |
| Toepasselijke sectoren: | Machinery Repair Shops, Food & Beverage Factory, Printing Shops, Constructiewerken, Energie & Mijnbo | Locatie van de showroom: | Canada, Turkije, Verenigd Koninkrijk, Verenigde Staten, Italië, Frankrijk, Duitsland, Brazilië, Mexi |
| Tipe in de handel brengen: | Gewoon product | Spindelboring ((mm): | 100 |
| Max. Gekeerde lengte (mm): | 4800 | Jaar: | 2021 |
| Kerncomponenten: | Het Systeem van Siemens CNC | Max. Spindel snelheid (rpm): | 250 t/m |
| Haven: | Chinese haven | ||
Productomschrijving
Beschrijving van de producten
√ FANUC/GSK/SIEMENS CNC-systeem √ 4-koppeling √ elektrische gereedschapspost met 4 stations √ Werklamp √ koelsysteem √ Handmatige pulsgenerator (MPG) √ dode centra √ oliepistool √ Pilotlamp √ Automatische smeerpomp √ Handmatig bewegende staart √ Gereedschappen en gereedschapskist √ Evenwichtige wig & bouten √ Handleiding (Engels) | _ Steady rest Volg de rest _ Halfgesloten beveiliging _ 6/8-station gereedschapspost _ Live centra Airconditioner _ Chip-conveyor |
Specificatie | Eenheid | AK-1250 | AK-1600 | AK-1800 | AK-2000 | |||
Max. Sling over het bed. | mm | 1250 | 1600 | 1800 | 2000 | |||
Max... schuif over de schuif. | mm | 900 | 1250 | 1450 | 1600 | |||
Afstand tussen centra | mm | 3000/4000/5000/6000/8000/10000/12000/- | ||||||
Max. draailengte | mm | 2800/3800/4800/5800/7800/9800/11800 | ||||||
Bedbreedte | mm | 1100 | 1100 | 1100 | 1100 | |||
Schokgrootte (4-kaak) | mm | 1250 | 1400 | 1400 | 1600 | |||
Laadcapaciteit | ton | 16 (keuze: 20) | 16 (keuze: 20) | 16 (keuze: 20) | 16 (keuze: 20) | |||
Spindel neus | mm | A2-15 | A2-15 | A2-15 | A2-15 | |||
Spindelboor | mm | 100 | 100 | 100 | 100 | |||
Spindelconic | - | Metrische 140 | Metrische 140 | Metrische 140 | Metrische 140 | |||
Spindel snelheid (hydraulische 4 stappen, stapsloze) | rpm | 3-320 | 3-320 | 3-250 | 3-250 | |||
Spindel snelheid (handmatig) | rpm | Voorwaarts: 3.15-315 (21); Achteruit: 3.5-291 (12) | ||||||
Max. snijkracht | N | 39200 | 39200 | 39200 | 39200 | |||
X/Z-as snelle toevoer snelheid | mm/min | 4000/6000 | 4000/6000 | 4000/6000 | 4000/6000 | |||
Kruisvervoer (X) | mm | 850 | 850 | 850 | 850 | |||
Typ van gereedschapspal | - | V4 | V4 | V4 | V4 | |||
Grootte van de werktuigstaaf | mm | 380x380 | 380x380 | 380x380 | 380x380 | |||
Max. voedingskracht (X) | N | 10875 | 10875 | 10875 | 10875 | |||
Grootte van het gereedschapsgedeelte | mm | 50x50 | 50x50 | 50x50 | 50x50 | |||
Diameter van de staartvoet | mm | 260 | 260 | 260 | 260 | |||
Volledige verplaatsing | mm | 300 | 300 | 300 | 300 | |||
Schoppenvoetpen | - | Metrische 80 | Metrische 80 | Metrische 80 | Metrische 80 | |||
Werknauwkeurigheid | - | IT7 | IT7 | IT7 | IT7 | |||
Ruwheid van het oppervlak | μm | Ra2,5-3.2 | Ra2,5-3.2 | Ra2,5-3.2 | Ra2,5-3.2 | |||
Hoofdmotorvermogen | kw | 30 | 30 | 30 | 30 | |||
Gewicht van de machine | kg | 15000/17200/19400/21560/26000/30400/34800/- | ||||||
De lengte van de machine | mm | 6400/7400/8400/9400/11400/13400/15400/- | ||||||
Breedte van de machine | mm | 3200 | 3200 | 3200 | 3200 | |||
Hoogte van de machine | mm | 2220 | 2750 | 2850 | 2950 | |||
Detail van de machine
- Wat is er aan de hand?

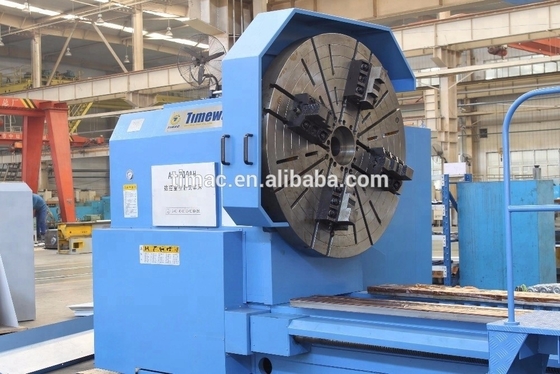

- Standaard 4-kaak onafhankelijke chuck voor het vastklemmen van speciale vorm delen.

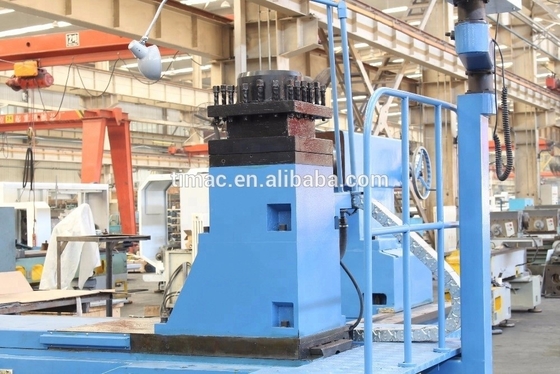

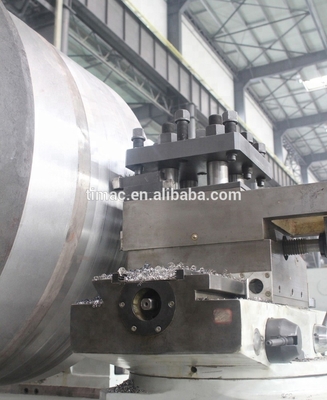

Elektrische torent met vier stations:
- Gebruik een beroemde elektrische torent, met een hoge positioneringsnauwkeurigheid.
CNC-systeem
SIEMENS, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK, etc. voor uw keuze.
Elektrische bewegende staart:
Flexibel en eenvoudig te bedienen om de arbeidsintensiteit te verminderen en het plezier van het bedienen te vergroten.
Elektrische kast volgens de CE-norm:
Duidelijke en nette elektrische lay-out;
Het nemen van CE-standaard elektrische componenten.
Automatische smeerpomp:
Automatisch en met tussenpozen elke geleidingsrail smeren om de levensduur van de machine te verlengen.
Verticale torent met vier stations:
Standaard
Verticale torent van 6 stations:
Facultatief
horizontale torent met zes stations:
Facultatief
Test - rondheid en cilindrisiteit:
Precisie van het draaien van het buitenste oppervlak van de staaf, testnauwkeurigheid:
ronde: minder dan 0,01 mm;
Cylindrisiteit: minder dan 0,025/300 mm
Test - verticaliteit:
Precisie bij het draaien van het eindoppervlak van de schijf, testnauwkeurigheid:
Verticaliteit: minder dan 0,02/300 mm
Test - ruwheid:
Precieze draaiing van het buitenste oppervlak van de staaf, testnauwkeurigheid: ruwheid: Ra1,6um
Draaddraaiingstest:
fijn draaiende conische draden (Taper: 1:16, draadpitch: 3,175 mm), kan na testen met een speciaal meetapparaat voldoen aan een accumulatieve fout van pitch tot 0,015/25,4 mm.
Uitgebreide testonderdelen:
Alle CNC-draaiburken moeten na alle standaardcontroles van de machine een eindsnijproces uitvoeren, door het snijden van het buitenste oppervlak, stappen, boogoppervlak, conisch oppervlak, enz.,om de stabiliteit van het CNC-systeem en de algemene prestaties van de machine te controleren.
Waarom u ons kiest
Renishaw laser interferometer:
Voordat de machine wordt geleverd, wordt er een UK RENISHAW laser gebruikt om dynamische precisie-tests en offset uit te voeren, zodat de machine de hoge positioneringsnauwkeurigheid en re-positioneringsnauwkeurigheid heeft.
