ISO A2-5 Spindel neus enkelspindel automatische full-function CNC draaibank voor productie
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMAC |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $60,000.00/sets 1-2 sets |
| Verpakking Details: | Houten koffer/pallet |
| Levering vermogen: | 300 Reeks/Reeksen per Maand |
|
Gedetailleerde informatie |
|||
| Voorwaarde: | Nieuw | Spindelconner: | ISO |
|---|---|---|---|
| Aantal spindels: | Alleenstaande | Type: | horizontaal |
| Afmeting ((L*W*H): | 2290 x 1460 x 1650 mm | Gewicht (T): | 4 T |
| CNC-besturingssysteem: | FANUC | Aantal assen: | 2 |
| Tabelverplaatsing (X) (mm): | 300 | Tabelverplaatsing (Y) (mm): | Geen |
| Tabelverplaatsing (Z) (mm): | 400 | Positioneringsnauwkeurigheid (mm): | ±0.01 |
| Herhaalbaarheid (X/Y/Z) (mm): | ±0.012 | Spindelmotorvermogen ((kW): | 7.5/11 |
| Max. Lijstlading (kg): | 3 kg | Voersnelheid (mm/min): | 1 - 8000 mm/min |
| Min. Tijd voor gereedschapswisseling: | 4 | Capaciteit van het gereedschapsmagazin: | 3 |
| Belangrijkste verkooppunten: | Automatisch | Garantie: | 1 jaar |
| Spanning: | 220/380V | Tipe in de handel brengen: | Gewoon product |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Full Function CNC draaibank: | CNC-draaibank met hoge snelheid |
| Max. Schommelingsdiameter over Bed: | 450 mm | Max. schommeldiameter over het voertuig: | 200 mm |
| Max. Draaiende Diameter: | 200 mm | Max. slag X/Z: | 300/400mm |
| Max. spindel snelheid: | 6000 rpm | Model van spindel neus: | ISO A2-5 |
| Diameter van het spindelgat: | 56mm | Vermogensvermogen: | 20KVA |
| Naverkoopservice: | Online ondersteuning | Toepasselijke sectoren: | Bouwmaterialen, reparaties, fabrieken, detailhandel |
| Locatie van de showroom: | Canada, Verenigde Staten, Duitsland, Mexico, Australië | Kerncomponenten: | Lagers |
| Haven: | Chinese haven | ||
Productomschrijving

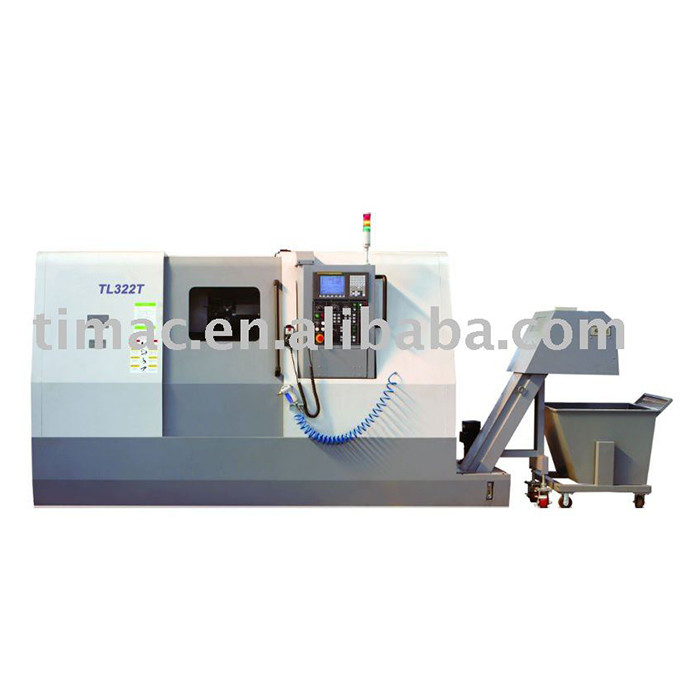

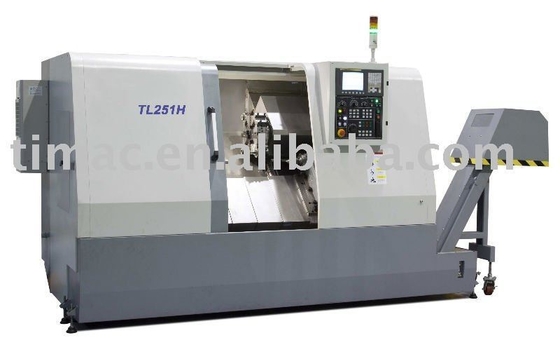

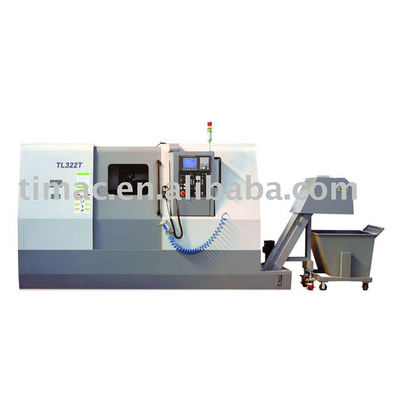

Volledig functionerende CNC-draaibank
Productbeschrijving
Kenmerken:
- Geclampt door hydraulische druk, handig en betrouwbaar.Drive in de richting van longitudinale.
- en cross adopteert servomotor met hoge prestaties, de positioneringsnauwkeurigheid is hoog.
- Het ontwerp van de veiligheidsbeveiliging is gebaseerd op een binnenste schuifdeur en een volledig gesloten behuizing.Slank en fatsoenlijk uiterlijk, goede bescherming prestaties.
- Een voldoende en betrouwbare smeersysteem is te danken aan het automatische gecentraliseerde smeersysteem.
- Het horizontale schuine bed werkt met een automatisch splijttransportsystem van de keten.
- Om het probleem van de chip fundamenteel op te lossen.
Parameters:
| Model | Eenheid | TL201HG | TL201HC | TL251H | TL322H | TL635H | ||
| Snijbereiken | Max. schommeldiameter boven het bed | mm | 450 | 450 | Φ250/Φ470 (hydraulische staart) | Φ380/Φ600 (hydraulische staart) | Φ660 | |
| Max. schommeldiameter over het voertuig | mm | 200 | 200 | Φ250/Φ320 (hydraulische staart) | Φ320/Φ420 (hydraulische staart) | Φ450 | ||
| Max. draaidiameter | mm | 200 | 200 | Φ250 | Φ320 | Φ630 | ||
| Max. draailengte | mm | 360 | 360 | 400 | 600 | 1500 | ||
| Max. slag X/Z | mm | 300/400 | 125/400 | 240/450 ((Z1)/550 ((Z2) | 260/670 ((Z1)/500 ((Z2) | andere: | ||
| Snel trekken X/Z | m/min | 24 uur per dag | 24 uur per dag | De Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de evaluatie. | De Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de evaluatie. | 8/12 | ||
| Voersnelheid X/Z | mm | 1-8000 | 1-8000 | 1-8000 | 1-8000 | 1-8000 | ||
| Spindel | Max. spindel snelheid | rpm | 6000 | 6000 | 5000 | 4000 | 2000 | |
| Model van spindel neus | ISO | A2-5 | A2-5 | A2-6 | A2-6 | A2-11 | ||
| Diameter van het spindelgat | mm | 56 | 56 | Φ57 | Φ65 | Φ100 | ||
| Taper van spindel-taperboor | Morse 6# | Morse 6# | 6# | 80 | 120 | |||
| Afstand van spindelcentrum tot vloer | mm | 980 | 980 | 1050 | 1020 | 1200 | ||
| Tailstock | Dia. van staarthoes | mm | — | — | programmabele staart ((lineaire rollende leidingen+servomotor)) | programmabele staart ((lineaire rollende leidingen+servomotor)) | Φ160 | |
| Gewicht van de staart | mm | — | — | hydraulische staart ((Diameter van de beugel100,takt100) | hydraulische staart ((Diameter van de beugel100,takt100) | 180 | ||
| Tailstock bor ̊'s taper bor | — | — | 5# | 5# | 5# | |||
| Hydraulische torent | Aantal gereedschappen | 3 ((reeksen gereedschappen) | 8 | 8 | 12 | 12 | ||
| Model van gereedschapsstaaf | mm | 20x20 | 25 × 25 | 25 × 25 | 25 × 25 | 32x25 | ||
| Max. dia. van de saaie mes | mm | 32 | 32 | Φ40 | 40 | Φ50 | ||
| Machinaal nauwkeurigheid | Positioneringsnauwkeurigheid | X | mm | 0.006 | 0.006 | 0.006 | 0.006 | 0.016 |
| Z. | mm | 0.008 | 0.008 | 0.008 | 0.008 | 0.032 | ||
| Genoegkeurigheid van herhaalbaarheid | X | mm | 0.004 | 0.004 | 0.004 | 0.004 | 0.007 | |
| Z. | mm | 0.006 | 0.006 | 0.006 | 0.006 | 0.013 | ||
| Vermogen | KVA | 20 | 20 | 25 | 35 | 50 | ||
| Afmetingen van de machine (L × W × H) | mm | 2290 × 1460 × 1650 | 2290 × 1460 × 1650 | 2750 × 1600 × 1810 | 3300 × 1680 × 1820 | 6840 × 2360 × 2300 | ||
| Gewicht van de machine (netto) | Kilo's | 4000 | 4000 | 4500 | 4800 | 13000 | ||
| CNC-systeem | FANUC 0i maat (SIMENS 802D sl) | FANUC 0i maat (SIMENS 802D sl) | FANUC 0i TD{SIMENS 802D sl} | FANUC 0i TD{SIMENS 802D sl} | FANUC 0i TD{SIMENS 802D sl} | |||
| Vermogen van de hoofdmotor | Kw | 7.5/11 | 7.5/11 | 7.5/11 | Geliefd zijn, 15/11 | 22/30 | ||
| Koppel van de servomotor | X | Nm | 7 | 7 | 8 | 12 | 12 | |
| Z. | Nm | 7 | 7 | 8 | 12 | 22 | ||
| Hydraulische schok | Inches | holle 6" | holle 6" | holle 6" | holle 6" | holle 6" | ||
| andere | Verlichtingsinrichting, automatische chipvervoersinrichting, koelsysteem, automatisch smeersysteem, | Verlichtingsinrichting, automatische chipvervoersinrichting, koelsysteem, automatisch smeersysteem, | Verlichtingsinrichting, automatische chipvervoersinrichting, koelsysteem, automatisch smeersysteem, | Verlichtingsinrichting, automatische chipvervoersinrichting, koelsysteem, automatisch smeersysteem, | Verlichtingsinrichting, automatische chipvervoersinrichting, koelsysteem, automatisch smeersysteem, | |||
| Volledige gesloten behuizing, blaasapparatuur, elektriciteit gas tank airconditioning, baken licht met 3 kleuren | Volledige gesloten behuizing, blaasapparatuur, elektriciteit gas tank airconditioning, baken licht met 3 kleuren | Volledige gesloten behuizing, blaasapparatuur, elektriciteit gas tank airconditioning, baken licht met 3 kleuren | Volledige gesloten behuizing, blaasapparatuur, elektriciteit gas tank airconditioning, baken licht met 3 kleuren | Volledige gesloten behuizing, blaasapparatuur, elektriciteit gas tank airconditioning, baken licht met 3 kleuren | ||||
