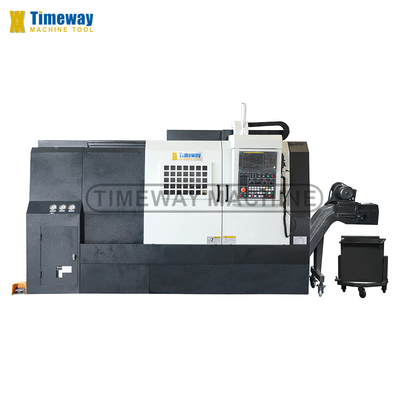

Max. gedraaide lengte van 2905mm 520mm Swing CNC draaibank met 12 gereedschap post stations
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMAC |
| Modelnummer: | AD-25 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $30,000.00/sets >=1 sets |
| Verpakking Details: | Houten behuizing (kan worden gefumineerd) |
| Levering vermogen: | 100 sets per maand. |
|
Gedetailleerde informatie |
|||
| Type: | horizontaal | Max. lengte van het werkstuk (mm): | 3000 |
|---|---|---|---|
| Structuur: | De Draaibank van het hellingsbed | Bewerkingscapaciteit: | Middelbelasting |
| Breedte van het bed (mm): | 520 mm | Spindelmotorvermogen ((kW): | 15 |
| Aantal spindels: | Alleenstaande | Aantal assen: | 2 |
| Vervoer (X-as) ((mm): | 230 mm | Vervoer (Z-as) ((mm): | 590 mm |
| Spanning: | Zoals gevraagd | CNC-besturingssysteem: | SIEMENS |
| Gereedschapspoststations: | 12 | Gewicht (kg): | 5000 |
| Garantie: | 1 jaar | Belangrijkste verkooppunten: | Hoge productiviteit |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | CNC of niet: | CNC-machines |
| Slantbedtype: | CNC-draaibank | De waaier van de assnelheid: | 35-3500 RPM |
| Asneus: | A2-8 | Hydraulische chuckgrootte: | 10 inch. |
| Typ van gereedschapspost: | H12 | De Tijd van de hulpmiddelverandering: | 0.3sec |
| Naverkoopservice: | Online ondersteuning | Max. Schommelingsdiameter (mm): | 520 |
| Voorwaarde: | Nieuw | Toepasselijke sectoren: | Bouwmaterialenwinkels, reparatieswinkels voor machines, fabrieken, boerderijen, detailhandel, levens |
| Locatie van de showroom: | Canada, Verenigde Staten, Italië, Duitsland | Tipe in de handel brengen: | Gewoon product |
| Kerncomponenten: | Lager, Motor, Pomp, Motor | Max. Spindel snelheid (rpm): | 3500 r.p.m |
| Spindelboring ((mm): | 87 | Max. Gekeerde lengte (mm): | 2905 |
| Haven: | Chinese haven | ||
Productomschrijving

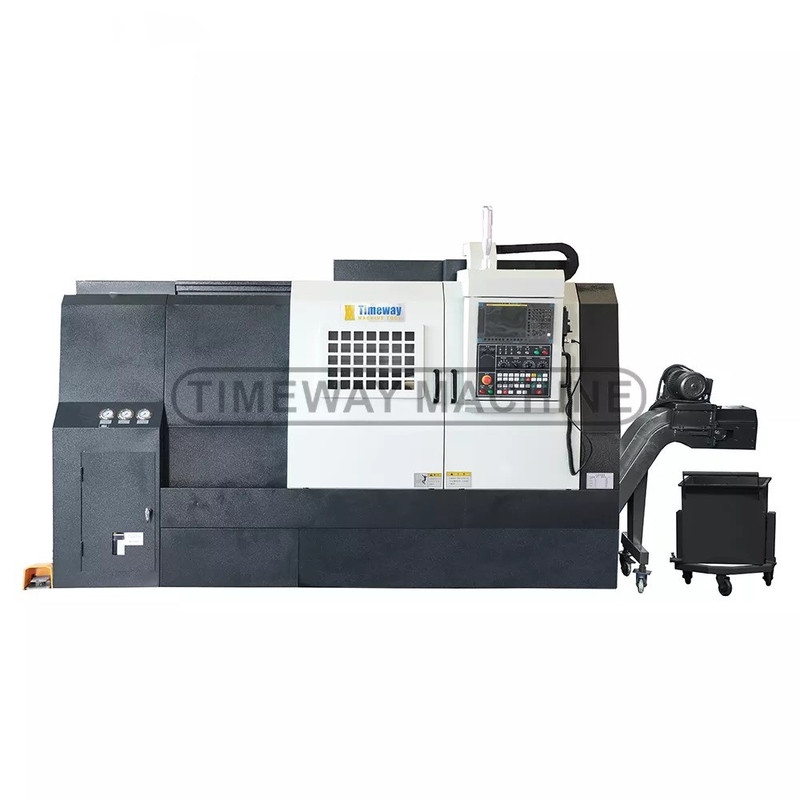

520mm Swing Precision Slant Bed CNC draaimachine
1De unieke constructie is ontwikkeld met behulp van FEA-technieken om maximale stijfheid te bieden onder de zwaarste snijomstandigheden.Hoofdmotor gebruikt Japan FANUC breed gebied high-performance AC servomotor, stapsloze snelheid, spindeldoos zonder versnellingsbak, hoge snelheid en laag geluid.met een vermogen van meer dan 50 WHet X/Z-as transmissie systeem maakt gebruik van een hoge precisie kogelschroef die rechtstreeks wordt aangedreven door de wisselstroommotor van FANUC, zonder riem- en versnellingsdrijving.vermijdt de terugslag en trillingen gegenereerd. 5. Taiwan 8/12-stations hydraulische torentje komt standaard, gereedschapswisseling snel en nauwkeurig, en grote vergrendeling kracht. 6.de achtersteel wordt bestuurd door een programmeerbare7. CNC-systeem maakt gebruik van het internationaal gerenommeerde FANUC, SIEMENS of China GSKAC servo-besturingssysteem, grote functies en stabiele prestaties.Deze CNC draaibank heeft volledig afgesloten bescherming, en uitgerust met een noodstopknop, wanneer het plotseling een plotselinge stroomstoring of andere storingen ondervindt als gevolg van de speciale opzet van het besturingscircuit,de machine kan zelf worden beschermd om de veiligheid van zichzelf en het personeel te waarborgen;9. Het bedieningspaneel is ongeveer 1500 mm van de grond, het is zeer matig, ergonomisch, aangenaam en gemakkelijk te bedienen en te begrijpen de werking van de machine.Automatische centrale smeermethodeDeze CNC draaibank kan worden toegevoegd aan de C-as die als draaicentrum wordt gebruikt.kan ook online detectie functie worden toegevoegdIn overeenstemming met de bijzondere behoeften van de gebruikers toegevoegd automatische staafvoerder, automatische deuren en andere automatisering randapparatuur.AK-55 kan worden gekozen., kantelhoek 75° van het bed;Standaard accessoires:FANUC 0i-TF Hydraulic chuck Hydraulic turret Hydraulic tailstock Electronic handwheel Lubrication system Cooling system Work lamp Pilot lamp Full protection guard Air conditioner Chip conveyor Leveling blocks & bolts Tools & tool-box Operation manualsOptioneel accessoire:GSK CNC-systeem SIEMENS CNC-systeem Hydraulische holle chuck Warmtewisselaar Speciaal apparaat Gereedschapssetter Barfeeder
GESPECIFICATIEEN van het product
Specificatie | Eenheid | AK-10 | AK-15. | AK-25 | AK-35 | AK-45 |
Max. Sling over het bed. | mm | 400 | 440 | 520 | 660 | 850 |
Max. draaidiameter | mm | 300 | 300 | 420 | 550 | 800 |
Max. lengte van het werkstuk | mm | 600/850/100 | 600 | 625/1000/1500/2000/3000 | 890/1640/2000/3000 | 1500/2000/3000 |
Max. draailengte | mm | 500/700/950 | 450 | 530/905/1405/1905/2905 | 780/1530/1890/2890 | 1420/1920/2920 |
Kruisvervoer (X) | mm | 210 | 180 | 230 | 305 | 450 |
Langeafstandsvervoer (Z) | mm | 530/710/1050 | 480 | 590/965/1465/1965/2965 | 855/1605/1965/2965 | 1450/1950/2950 |
X-as snelle toevoer snelheid | m/min | 12 | 20 | 12 | 12 | 12 |
Z-as snelle toevoer snelheid | m/min | 15 | 24 | 15 | 15 | 15 |
X/Z-asvoersnelheid | mm/min | 1260 | 1260 | 1260 | 1260 | 1260 |
Spindelversnellingsbereik | rpm | 45 tot en met 4500 | 50-4500 | 35 tot en met 3500 | 25 tot en met 2500 | 10-2000 |
Spindel neus | - | A2-5 | A2-6 | A2-8 | A2-8 | A2-11 |
Spindelboor | mm | 50 | 62 | 87 | 92 | 131 |
Hydraulische chuckgrootte | Inch | 6" | 8" | 10" | 12" | 15"/18" |
Voorlager met binnendiameter | mm | 80 | 100 | 130 | 160 | 200/240 |
Typ van gereedschapspal | - | H8 | H8 | H12 | H12 | H12 |
Grootte van het gereedschapsgedeelte (draaien) | mm | 25x25 | 25x25 | 25x25 | 25x25 | 25x25 |
Grootte van het gereedschapsonderdeel (boren) | mm | 32 | 40 | 40 | 50 | 60 |
Tijd voor gereedschapswisseling | sec. | 0.4 | 0.72 | 0.3 | 1 | 1 |
Reizen van staartbestanden | mm | 530/730/980 | 460 | 490/865/1365/1865/2865 | 706/1456/1816/2816 | Voor zover van toepassing: |
Diameter van de staartvoet | mm | 80 | 80 | 85 | 110 | 140 |
Schoppenvoetpen | - | MT4 | MT4 | MT5 | MT5 | MT6 |
Volledige verplaatsing | mm | 80 | 130 | 80 | 100 | 130 |
Hoofdmotorvermogen | kw | 7.5 | 11 | 15/18.5 | 22/30 | 100 |
Totaal vermogen | kw | 17 | 25 | 30 | 46 | 130 |
Werknauwkeurigheid | mm | IT6 | IT6 | IT6 | IT6 | IT6 |
Ruwheid | μm | Ra0.8 | Ra0.8 | Ra0.8 | Ra0.8 | Ra0.8 |
Bedstructuur | - | 45° | 45° | 45° | 45° | 45° |
CNC-systeem | - | FANUC of SIEMENS | FANUC of SIEMENS | FANUC of SIEMENS | FANUC of SIEMENS | FANUC of SIEMENS |
De lengte van de machine | mm | 2875/3415/3440 | 2270 | 3000/3380/4550/4960/6160 | 3620/4725/5825/7000 | 6360/6860/7860 |
Breedte en hoogte van de machine | mm | 1500x1500 | 1470x1470 | 1545x1950 | 1820x2130 | 2350x2600 |
Gewicht van de machine | ton | 3.5/4/4.5 | 4.5 | 5/5.5/6.5/7.5/8.5 | 8/10/11.5/15.5 | 15/16/18 |
