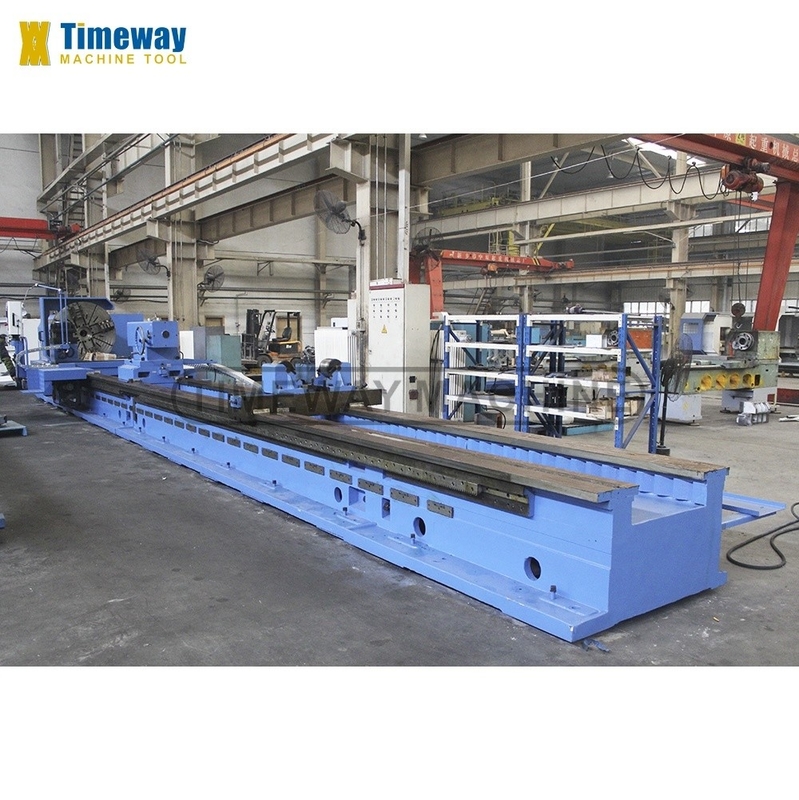

30kW Spindelmotorkracht Multifunctioneel CNC-platbed draaibank voor lang werkstuk 9800mm
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | Timeway |
| Modelnummer: | AK-1250x10M |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $300,000.00/sets >=1 sets |
| Verpakking Details: | houten behuizing of plywoodbehuizing |
| Levering vermogen: | 5 sets per maand |
|
Gedetailleerde informatie |
|||
| Type: | horizontaal | Max. lengte van het werkstuk (mm): | 10000 |
|---|---|---|---|
| Structuur: | Vlakke Beddraaibank | Bewerkingscapaciteit: | Zwaar werk |
| Max. Gewicht van Werkstuk (kg): | 16000 of 20000 | Breedte van het bed (mm): | 1100 mm |
| Spindelmotorvermogen ((kW): | 30 | Aantal spindels: | Alleenstaande |
| Aantal assen: | 2 | Vervoer (X-as) ((mm): | 850 mm |
| Vervoer (Z-as) ((mm): | 10000 mm | Positioneringsnauwkeurigheid (mm): | ±0.025 |
| Herhaalbaarheid (X/Y/Z) (mm): | ±0.012 | Afmeting ((L*W*H): | 13400 x 3200 x 2220 mm |
| Spanning: | 220V/380V/400V/415V/440V | CNC-besturingssysteem: | SIEMENS 828D |
| Gereedschapspoststations: | 4 | Gewicht (kg): | 30400 |
| Garantie: | 1 jaar | Belangrijkste verkooppunten: | Hoge nauwkeurigheid |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 2 jaar | Kleur: | Gepersonaliseerde optie |
| Werkstuklengte: | 10000 mm | Type machine: | horizontale cnc-draaien |
| Max. schommeling over vervoer: | 900 mm | 4-koppelgrootte: | 1250 mm |
| Spindel snelheid: | 3-320 tpm (snel) | Spindelconner: | 140 mm, één.20 |
| Grootte van de torent: | 380x380mm | Grootte van het gereedschapsgedeelte: | 50x50mm |
| Diameter van de staartvoet: | 260 mm | Voorwaarde: | Nieuw |
| Spindelboring ((mm): | 100 | Toolpostmerk: | Yantai Huanqiu |
| Toepasselijke sectoren: | Machinery Repair Shops, Food & Beverage Factory, Printing Shops, Energy & Mining | Locatie van de showroom: | Canada, Verenigd Koninkrijk, Verenigde Staten, Italië, Frankrijk, Duitsland, Brazilië, Mexico, Rusla |
| Jaar: | Laatste dag | Max. Spindel snelheid (rpm): | 320 t/m |
| Max. Gekeerde lengte (mm): | 9800 | Tipe in de handel brengen: | Op zwaar werk berekend Materiaal |
| Kerncomponenten: | SIEMENS CNC-systeem | Haven: | Chinese haven |
Productomschrijving

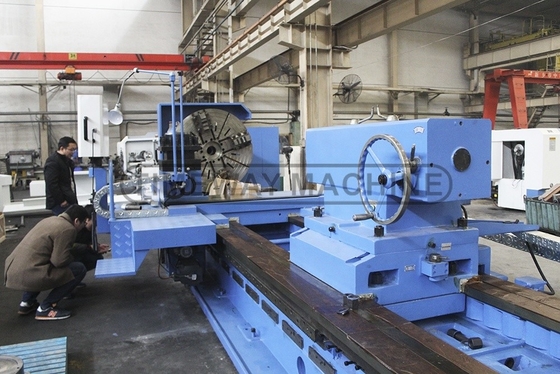

Zware horizontale CNC-draaibank
Beschrijving van de producten
√ FANUC/GSK/SIEMENS CNC-systeem √ 4-koppeling √ elektrische gereedschapspost met 4 stations √ Werklamp √ koelsysteem √ Handmatige pulsgenerator (MPG) √ dode centra √ oliepistool √ Pilotlamp √ Automatische smeerpomp √ Handmatig bewegende staart √ Gereedschappen en gereedschapskist √ Evenwichtige wig & bouten √ Handleiding (Engels) | _ Steady rest Volg de rest _ Halfgesloten beveiliging _ 6/8-station gereedschapspost _ Live centra Airconditioner _ Chip-conveyor |
Specificatie | Eenheid | AK-1250 | AK-1600 | |
Max. Sling over het bed. | mm | 1250 | 1600 | |
Max... schuif over de schuif. | mm | 900 | 1250 | |
Afstand tussen centra | mm | 3000/4000/5000/6000/8000/10000/12000/- | ||
Max. draailengte | mm | 2800/3800/4800/5800/7800/9800/11800 | ||
Bedbreedte | mm | 1100 | 1100 | |
Schokgrootte (4-kaak) | mm | 1250 | 1400 | |
Laadcapaciteit | ton | 16 (keuze: 20) | 16 (keuze: 20) | |
Spindelboor | mm | 100 | 100 | |
Kruisvervoer (X) | mm | 850 | 850 | |
Hoofdmotorvermogen | kw | 30 | 30 | |
Gewicht van de machine | kg | 15000/17200/19400/21560/26000/30400/34800/- | ||
De lengte van de machine | mm | 6400/7400/8400/9400/11400/13400/15400/- | ||
Breedte van de machine | mm | 3200 | 3200 | |
Hoogte van de machine | mm | 2220 | 2750 | |
Detail van de machine
- Wat is er aan de hand?

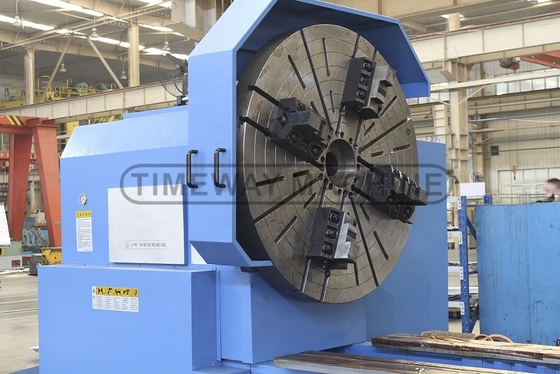

- Standaard 4-kaak onafhankelijke chuck voor het vastklemmen van speciale vorm delen.
Elektrische torent met vier stations:
- Gebruik een beroemde elektrische torent, met een hoge positioneringsnauwkeurigheid.

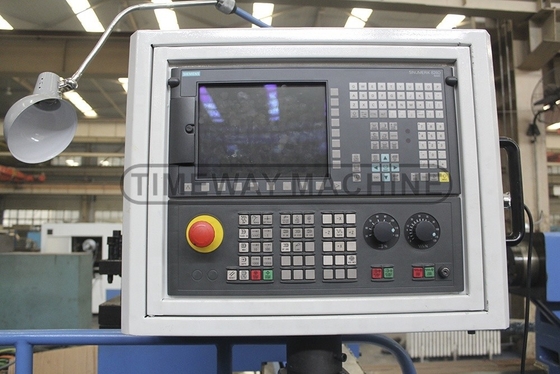

CNC-systeem
SIEMENS, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK, etc. voor uw keuze.
Elektrische bewegende staart:
Flexibel en eenvoudig te bedienen om de arbeidsintensiteit te verminderen en het plezier van het bedienen te vergroten.
Elektrische kast volgens de CE-norm:
Duidelijke en nette elektrische lay-out;
Het nemen van CE-standaard elektrische componenten.
Automatische smeerpomp:
Automatisch en met tussenpozen elke geleidingsrail smeren om de levensduur van de machine te verlengen.
Verticale torent met vier stations:
Standaard
Verticale torent van 6 stations:
Facultatief
horizontale torent met zes stations:
Facultatief
Test - rondheid en cilindrisiteit:
Precisie van het draaien van het buitenste oppervlak van de staaf, testnauwkeurigheid:
ronde: minder dan 0,01 mm;
Cylindrisiteit: minder dan 0,025/300 mm
Test - verticaliteit:
Precisie bij het draaien van het eindoppervlak van de schijf, testnauwkeurigheid:
Verticaliteit: minder dan 0,02/300 mm
Test - ruwheid:
Precieze draaiing van het buitenste oppervlak van de staaf, testnauwkeurigheid: ruwheid: Ra1,6um
Draaddraaiingstest:
fijn draaiende conische draden (Taper: 1:16, draadpitch: 3,175 mm), kan na testen met een speciaal meetapparaat voldoen aan een accumulatieve fout van pitch tot 0,015/25,4 mm.
Uitgebreide testonderdelen:
Alle CNC-draaiburken moeten na alle standaardcontroles van de machine een eindsnijproces uitvoeren, door het snijden van het buitenste oppervlak, stappen, boogoppervlak, conisch oppervlak, enz.,om de stabiliteit van het CNC-systeem en de algemene prestaties van de machine te controleren.
Positieve opmerkingen van klanten
Onze diensten
1- Gratis vervanging van onderdelen die beschikbaar zijn tijdens de garantieperiode.Snel handelen en antwoorden op technische vragen op elk moment gedurende de gehele levensduur van de machine. 3. Overzeese na-servicecentrum beschikbaar in sommige regio's. 4. Ingenieur overzeese service beschikbaar op verzoek van de klant ((relatieve kosten van de klant).
Inleiding van het bedrijf
Fabrieksdisplay:
Fabrieksprofiel:
Onze fabriek is opgericht in 2014. Het heeft professionele technici, een onderzoek en ontwikkeling team, produceert en verkoopt CNC-apparatuur en biedt professionele op maat gemaakte diensten.Onze producten worden veel gebruikt in de vormverwerking, 3C-producten, landbouwmachines, petroleummachines, verwerking van auto-onderdelen, ruimtevaartindustrie, enz., die meer dan 60 landen en regio's in binnen- en buitenland verkopen.
Text Inleiding:
Bedrijfsprofiel:
Timeway Machine Tool Co., Ltd is een professionele machine tool productie-ondernemingen, de belangrijkste producten zijn draaibank, freesmachine, slijpmachine, enz.,en volgens de behoeften van de klant kunnen we ook ontwerpen en fabriceren van verschillende speciale doeleinden machines, om relatieve technologie-upgrading en transformatiediensten op het gebied van machinegereedschap te verlenen.
Veelgestelde vragen
V: Waarom kies je voor Timeway Machine?
A: 1. Hoge kwaliteit met concurrerende prijs; 2. Professionele R & D-team en 25 jaar exportervaring; 3. Exporteerd naar meer dan 60 landen; 4. CE, ISO certificaten; 5.24 uur online dienst (Skype)6. 12 maanden kwaliteitsgarantie; 7. Overzeese ingenieurs beschikbaar voor het oplossen van problemen;V: Heeft u QC of veiligheidsnormen voor uw machines?A: ja, we hebben een zeer strenge kwaliteitscontrole afdeling opgericht om goede kwaliteit te garanderen.V: Wat is de MOQ?A: 1 set (alleen sommige goedkope machines zijn meer dan 1 set)V: Hoe zit het met de betalingsvoorwaarden?A: (1) T/T met 30% vooruitbetaling, en 70% saldobetaling vóór verzending; (2) Onherroepelijke LC bij zicht; (3) Western Union, MoneyGram, enz.V: Hoe zit het met de garantie?A: De garantieperiode is één jaar na levering. Zelfs na de periode leveren wij levenslange service voor de machine.
