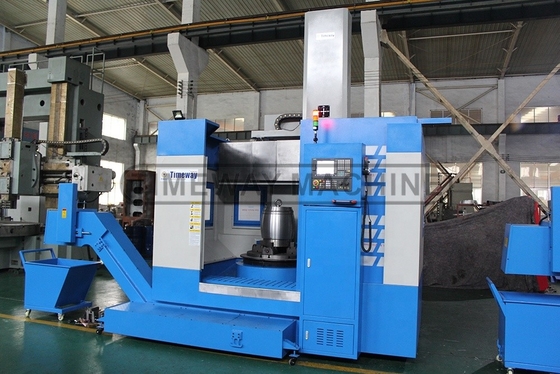

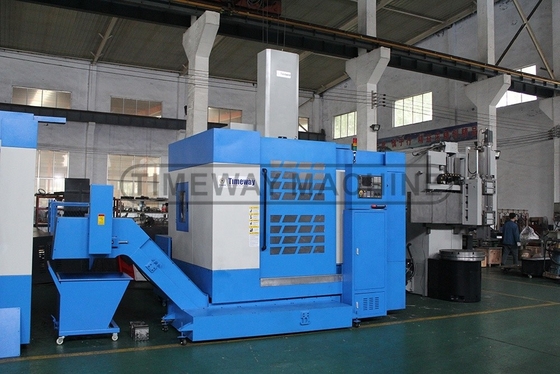

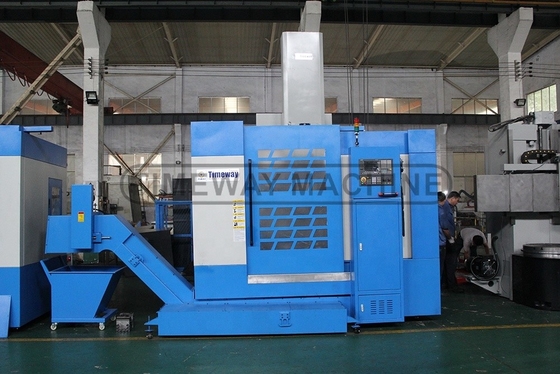

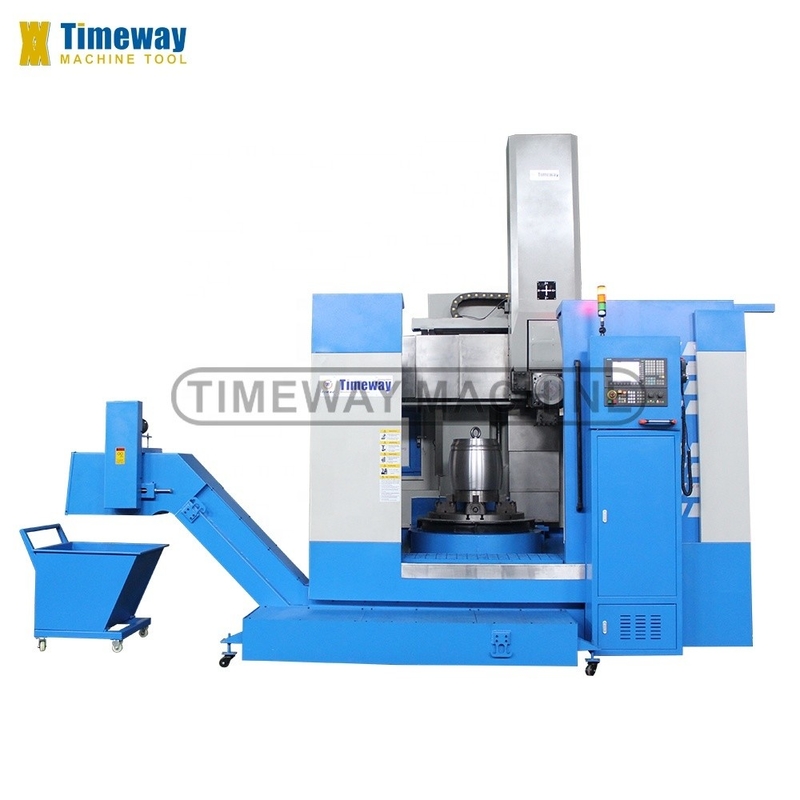

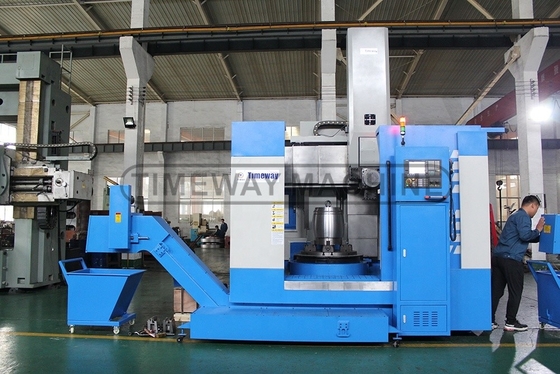

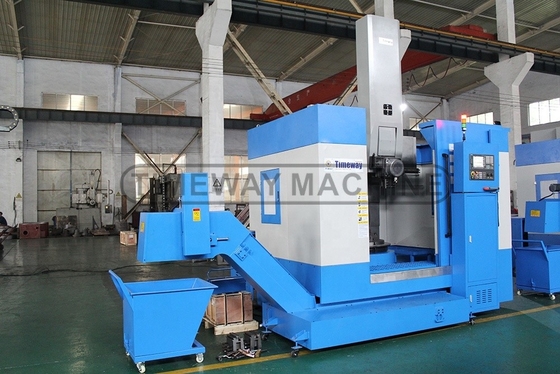

800 mm werktafel en 1070 mm bedbreedte CNC verticale draaibank voor het boren van grote gaten
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMEWAY |
| Modelnummer: | VLK800E |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $50,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (kan worden gefumineerd) |
| Levering vermogen: | 150 sets per maand |
|
Gedetailleerde informatie |
|||
| Type: | Verticaal | Max. lengte van het werkstuk (mm): | 800 |
|---|---|---|---|
| Bewerkingscapaciteit: | Zwaar werk | Max. Gewicht van Werkstuk (kg): | 2000 |
| Breedte van het bed (mm): | 1070mm | Spindelmotorvermogen ((kW): | 22 |
| Aantal spindels: | Alleenstaande | Aantal assen: | 2 |
| Vervoer (X-as) ((mm): | 570 mm | Vervoer (Z-as) ((mm): | 650 mm |
| Positioneringsnauwkeurigheid (mm): | ±0.01 | Herhaalbaarheid (X/Y/Z) (mm): | ±0.008 |
| Afmeting ((L*W*H): | 4300 x 2380 x 4290 mm | Spanning: | 220 V tot 480 V |
| CNC-besturingssysteem: | SIEMENS | Gereedschapspoststations: | 4 |
| Gewicht (kg): | 8500 | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Hoge productiviteit | Verslag van de test van de machine: | Voorziening |
| Video-uitgaande inspectie: | Voorziening | Garantie voor kerncomponenten: | 2 jaar |
| Max. Schommelingsdiameter: | 950 mm | Max. Draaiende Diameter: | 800 mm |
| Max. gewichtshoogte: | 800 mm | Spindel snelheidsstappen: | Twee stappen, stap voor stap. |
| De Waaiers van de assnelheid: | 2-320 tpm | werktafelgrootte: | 800 mm |
| Laadcapaciteit: | 2000 kg | X/Z-asvoersnelheid: | 0.1-500mm/min |
| X/Z-as snelle toevoer snelheid: | 2000 mm/min | Max.lengte van het werkstuk: | 800 mm |
| Voorwaarde: | Nieuw | Toolpostmerk: | Yantai China |
| Toepasselijke sectoren: | Werkplaatsen voor het repareren van machines, fabrieken | Locatie van de showroom: | Canada, de Verenigde Staten, Italië, Frankrijk, Duitsland, Brazilië, Peru, Mexico, Rusland, Spanje, |
| Tipe in de handel brengen: | Gewoon product | Jaar: | 2021 |
| Max. Spindel snelheid (rpm): | 320 t/m | Spindelboring ((mm): | 150 |
| Max. Gekeerde lengte (mm): | 800 | Kerncomponenten: | Lagers, motoren, tandwielen, andere, tandwielkasten, SIEMENS 828D |
| Haven: | De Havens van China | ||
Productomschrijving
CNC-verticale draaibank
Beschrijving van de producten
Automatisch smeersysteem, volledig gesloten afscherming, airconditioning, olie koeler | SIEMENS 828D, FANUC 0i-TF, speciale armature |
Specificaties | Eenheid | VLK800E | VLK1250E | VLK1600E | VLK2000E | |||
Max. schommeldiameter | mm | 950 | 1250 | 1600 | 2000 | |||
Max. draaidiameter | mm | 800 | 1250 | 1600 | 2000 | |||
Max. hoogte van het werkstuk | mm | 800 | 1000 | 1000 | 1250 | |||
Max. gewicht van het werkstuk | kg | 2000 | 5000 | 8000 | 12000 | |||
Hoofdmotorvermogen | kw | 22 | 22 | 30 | 37 | |||
Diameter van de werktafel | mm | 800 | 1010 | 1400 | 1800 | |||
Max. koppel van de werktafel | KN.m. | 10 | 17.5 | 25 | 32 | |||
Versnellingsbereik van de werktafel | rpm | 2-320 | 1.25-200 | 1-160 | 4-125 | |||
Aantal gereedschapsplaatsen | stuks | 4 | 4 | 4 | 4 | |||
Stuk van de werktuigstaaf van het externe draaitool | mm | 32x40 | 32x40 | 32x40 | 32x40 | |||
Type aandrijving | - | Elektrisch | Elektrisch | Elektrisch | Elektrisch | |||
Grootte van de X-asspeld (dia. x schroefstand) | mm | 50x10 | 50x10 | 50x10 | 50x10 | |||
Grootte van de bolschroef op de Z-as (dia. x schroefstand) | mm | 50x10 | 50x10 | 50x10 | 50x10 | |||
Vervoer op de X-as | mm | -20~550 | -20 tot 800 | -20~1030 | -20~1150 | |||
Z-asvervoer | mm | 650 | 650 | 800 | 800 | |||
Voerbereik ((X/Z) | mm | 0.1-500 | 0.1-500 | 0.1-500 | 0.1-500 | |||
Snelvoersnelheid | mm/min | 2000 | 2000 | 2000 | 2000 | |||
CNC-systeem | - | SIEMENS 808D | SIEMENS 808D | SIEMENS 808D | SIEMENS 808D | |||
Servomotorkoppel ((X/Z) | N.m. | 11/11 | 11/11 | Gezondheid, 15/11 | Gezondheid, 15/11 | |||
Vermogen | Qua | 30 | 37 | 45 | 52 | |||
Nettogewicht van de machine | kg | 8500 | 11000 | 14500 | 18500 | |||
Afmetingen van de machine (LxWxH) | cm | 430x238x429 | 478x257x440 | 563x301x466 | 580x368x494 | |||
met een vermogen van niet meer dan 10 kW | - | Kettingtype | Kettingtype | Kettingtype | Kettingtype | |||
Standaard | - | Automatisch smeersysteem, volledig gesloten afscherming, airconditioning, olie koeler | ||||||
Facultatief | - | SIEMENS 828D, FANUC 0i-TF, speciale armature | ||||||
Detail van de machine
1De serie CNC-verticale draaibank met één kolom is ontworpen door gebruik te maken van moderne geavanceerde ontwerp- en fabricagetechnieken en CAD-optimalisatiedesignmethode.Het gebruik van het nieuwste ontwerpconcept en het uitrusten met binnenlandse en buitenlandse geavanceerde functies. 2. Realiseer sterk snijden op de structuur prestaties, de werktafel overgewicht belasting, machine hoge dynamische en statische stijfheid, alle beweging veiligheid en stabiliteit,lange levensduur en hoge verwerkingsefficiëntieDe machine is geschikt voor het snelle snijwerk van staal en carbide, het verwerken van werkstukken van alle ijzer- en niet-ijzermetalen en van sommige niet-metalen.De machine kan het proces van ruw en afwerking draaien binnen en buiten cilinder voltooienDe machine bestaat hoofdzakelijk uit een kolom, een werktafel, een balk, een verticale werktuigpost, een hoofdversnellingsbak, een werktafel met een verticale werktafel, een werktafel met een verticale werktafel, een werktafel met een verticale werktafel, een werktafel met een verticale werktafel, een werktafel met een verticale werktafel, een werktafel met een verticale werktafel, een werktafel met een verticale werktafel, een werktafel met een verticale werktafel, een werktafel met een verticale werktafel, een werktafel met een verticale werktafel, een werktafel met een verticale werktafel, een werktafel met een verticale werktafel, een werktafel met een verticale werktafel en een werktafel met een verticale werktafel.Beam lifting mechanisme, verticaal gereedschapsvoedermechanisme, beschermingsapparaat voor de straalgeleiding, volledige machine, volledig behuizing, elektrisch systeem, hydraulisch systeem, koelsysteem, enz.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>>De werktafel maakt gebruik van een geïntegreerde spindelstructuur met een hoge stijfheid, hoge precisie en een korte vaste spindelstructuur.de spindel is uitgerust met een stel hoogprecisieballagers en een stel dubbele rij korte cilindrische rollagers. Compacte structuur, tegelijkertijd draagbare radiale belasting, de axiale belasting en kantelmoment, en onder de overbelasting elastische vervorming is klein,verbeterde precisie van de rotatie van de werktafel en draagvermogen.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>>Vier stations elektrische gereedschapspost: hoge positioneringsnauwkeurigheid, grote klemkracht, grote laadcapaciteit, stabiel en betrouwbaar.grotere klemkracht.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>>Klanten kunnen kiezen uit FANUC, SIEMENS of KND, andere CNC-systemen.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>>Volgens de bijzondere vereisten, de hele machine dekking, chip vervoerder.
Test - rondheid en cilindrisiteit:
Precisie van het draaien van het buitenste oppervlak van de staaf, testnauwkeurigheid:
ronde: minder dan 0,01 mm;
Cylindrisiteit: minder dan 0,025/300 mm
Test - verticaliteit:
Precisie bij het draaien van het eindoppervlak van de schijf, testnauwkeurigheid:
Verticaliteit: minder dan 0,02/300 mm
Test - ruwheid:
Precieze draaiing van het buitenste oppervlak van de staaf, testnauwkeurigheid: ruwheid: Ra1,6um
Draaddraaiingstest:
fijn draaiende conische draden (Taper: 1:16, draadpitch: 3,175 mm), kan na testen met een speciaal meetapparaat voldoen aan een accumulatieve fout van pitch tot 0,015/25,4 mm.
Alomvattende testonderdelen(alleen voor CNC-draaibank):
Alle CNC-draaiburken moeten na alle standaardcontroles van de machine een eindsnijproces uitvoeren, door het snijden van het buitenste oppervlak, stappen, boogoppervlak, conisch oppervlak, enz.,om de stabiliteit van het CNC-systeem en de algemene prestaties van de machine te controleren.
Bedrijfsvideo
Feedback van de klant
Onze diensten
1- Gratis vervanging van onderdelen die beschikbaar zijn tijdens de garantieperiode.Snel handelen en antwoorden op technische vragen op elk moment gedurende de gehele levensduur van de machine. 3. Overzeese na-servicecentrum beschikbaar in sommige regio's. 4. Ingenieur overzeese service beschikbaar op verzoek van de klant ((relatieve kosten van de klant).
Inleiding van het bedrijf
Fabrieksdisplay:
Fabrieksprofiel:
Onze fabriek is opgericht in 2014. Het heeft professionele technici, een onderzoek en ontwikkeling team, produceert en verkoopt CNC-apparatuur en biedt professionele op maat gemaakte diensten.Onze producten worden veel gebruikt in de vormverwerking, 3C-producten, landbouwmachines, petroleummachines, verwerking van auto-onderdelen, ruimtevaartindustrie, enz., die meer dan 60 landen en regio's in binnen- en buitenland verkopen.
Text Inleiding:
Bedrijfsprofiel:
Timeway Machine Tool Co., Ltd is een professionele machine tool productie-ondernemingen, de belangrijkste producten zijn draaibank, freesmachine, slijpmachine, enz.,en volgens de behoeften van de klant kunnen we ook ontwerpen en fabriceren van verschillende speciale doeleinden machines, om relatieve technologie-upgrading en transformatiediensten op het gebied van machinegereedschap te verlenen.
Klant bezocht:
Tot nu toe hebben we veel klanten uit het buitenland ontvangen, en ze zijn allemaal zeer tevreden met ons bedrijf en producten
Uitstallingen:
Sinds de oprichting van het Ministerie van Buitenlandse Handel hebben we deelgenomen aan verschillende binnenlandse en internationale tentoonstellingen zoals de Herfst Canton Fair, Beijing Exhibition,Shanghai tentoonstelling, Moskou, Ethiopië en Rusland, en hebben langdurige vriendschappelijke samenwerkingsverbanden onderhouden met de klanten van de tentoonstelling.
Veelgestelde vragen
V: Waarom kies je voor Timeway Machine?
A: 1. Hoge kwaliteit met concurrerende prijs; 2. Professionele R & D-team en 25 jaar exportervaring; 3. Exporteerd naar meer dan 60 landen; 4. CE, ISO certificaten; 5.24 uur online dienst (Skype)6. 12 maanden kwaliteitsgarantie; 7. Overzeese ingenieurs beschikbaar voor het oplossen van problemen;V: Heeft u QC of veiligheidsnormen voor uw machines?A: ja, we hebben een zeer strenge kwaliteitscontrole afdeling opgericht om goede kwaliteit te garanderen.V: Wat is de MOQ?A: 1 set (alleen sommige goedkope machines zijn meer dan 1 set)V: Hoe zit het met de betalingsvoorwaarden?A: (1) T/T met 30% vooruitbetaling, en 70% saldobetaling vóór verzending; (2) Onherroepelijke LC bij zicht; (3) Western Union, MoneyGram, enz.V: Hoe zit het met de garantie?A: De garantieperiode is één jaar na levering. Zelfs na de periode leveren wij levenslange service voor de machine.
