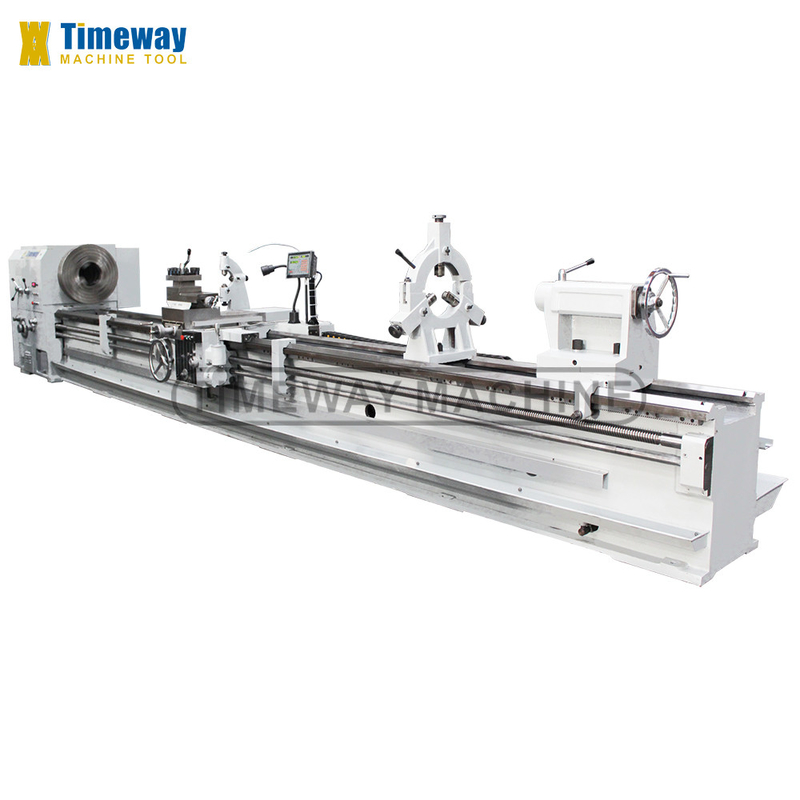

800 mm Swing Q-325F Metalen wielen Grote spindelboring en snelle voersnelheid 0 3740 mm/min
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMEWAY |
| Modelnummer: | Q-325F |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $36,660.00/sets 1-2 sets |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 3000 | Versnellingsbereik van de spindel ((rpm): | 20 - 100 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Zwaar werk | Type: | horizontaal |
| Gewicht (kg): | 9000 kg | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Concurrerende prijs, hoog veiligheidsniveau, hoge nauwkeurigheid, energiebesparing, duurzaamheid, ho | Tipe in de handel brengen: | Nieuw product 2024 |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Max. Gewicht van Werkstuk (kg): | 3000 |
| Spindelconner: | andere | Snijmoment: | 150 N.m |
| Velociteit van de snelle voeding ((mm/min): | 0 - 3740 mm/min | Voersnelheid (mm/min): | 0 - 1870 mm/min |
| Gereedschapspoststations: | 4 | Naam: | Olie-land draaibank |
| Type machine: | Horizontale normale draaibank | Sleutelwoord: | Draaiende machine |
| Functie: | Metalenbewerking | Precisie: | Hoge nauwkeurigheid |
| Verwerking: | Metaalwerkstuk | Afstand tussen Centra: | 1000/1500/2000/3000mm |
| Schommeling over Bed: | 800 mm | Kleur: | aangepast |
| Ruimte voor het draaien van buizen: | 70-320 mm | ||
Productomschrijving
Eén winkelcentrum
U kunt op de afbeelding klikken om de producten te bekijken die u interesseren
Beschrijving van de producten
Kenmerken:
1Deze machine is ontworpen voor gebruik in vaak harde en veeleisende omgevingen in verband met de OCTG-productie en bevat tientallen jaren ervaring.
2.Lathe gebruikt standaard gietijzer (HT300), een gietvorm, na de tweede veroudering, heeft het kenmerk van stabiele prestaties;geleidingsweg breedte (550/600/650 mm), goede stijfheid,antivibratievermogen■ Verwerkt door ultrasone frequentieharding en bewerkte door de geïmporteerde schroefmachine voor geleidingsrails, om een lange levensduur te garanderen.

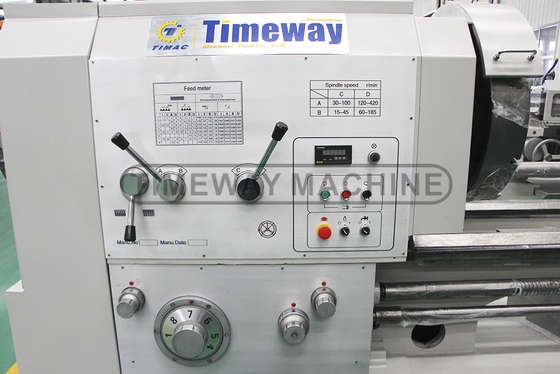

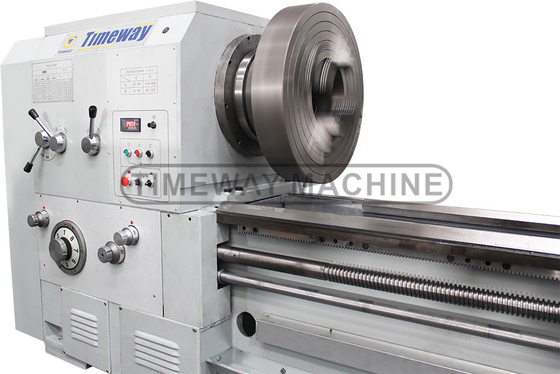

3De spindelbox heeft een symmetrische structuur om de thermische vervorming gelijkmatig te maken en de verplaatsing van het middelpunt van de spindel te voorkomen.het hoofdstuk wordt gesmeerd met een oliebadcyclus.
4.De geharde en nauwkeurige grondspindel heeft twee ondersteuningsstructuren met hoogprecisie-lagers, om ervoor te zorgen dat de spindel stabiel draait.
5.De draaibank heeft een grote spindelbuis en een dubbele holle schok aan beide uiteinden van de spindel voor lange buizen.
7.Uitgerust met een snelle voedingsmotor voor een snelle positionering van de X/Z-as, vermindert de werkintensiteit en de bewerkingstijd, verbetert de bewerkingsdoeltreffendheid.
8.Spindel aangedreven door variabele frequentie motor met interver, realiseer handmatig 2 stappen snelheidswijziging, binnen stappen variabele snelheid (stapsloos).
9Een breed snelheidsbereik voor het kiezen van een redelijke snelheid, een verscheidenheid aan voedingssnelheden voor verschillende verwerkingsprocessen en het snijden van draden.
10.De draaibank machine is voornamelijk ontwikkeld voor het draaien van olieveldpijp draad, het is niet alleen geschikt voor alle soorten van pijp
draaddraaien, maar kan ook worden gebruikt als gewone draaibank, geschikt voor de verwerking van complexe vorm van de as, schijfonderdelen, zoals het draaien van binnen- en buitencilinderoppervlak, conisch oppervlak, eindoppervlak.Vooral voor meersoorten., een kleine partij van het draaien van de verwerking.
1Deze machine is ontworpen voor gebruik in vaak harde en veeleisende omgevingen in verband met de OCTG-productie en bevat tientallen jaren ervaring.
2.Lathe gebruikt standaard gietijzer (HT300), een gietvorm, na de tweede veroudering, heeft het kenmerk van stabiele prestaties;geleidingsweg breedte (550/600/650 mm), goede stijfheid,antivibratievermogen■ Verwerkt door ultrasone frequentieharding en bewerkte door de geïmporteerde schroefmachine voor geleidingsrails, om een lange levensduur te garanderen.
3De spindelbox heeft een symmetrische structuur om de thermische vervorming gelijkmatig te maken en de verplaatsing van het middelpunt van de spindel te voorkomen.het hoofdstuk wordt gesmeerd met een oliebadcyclus.
4.De geharde en nauwkeurige grondspindel heeft twee ondersteuningsstructuren met hoogprecisie-lagers, om ervoor te zorgen dat de spindel stabiel draait.
5.De draaibank heeft een grote spindelbuis en een dubbele holle schok aan beide uiteinden van de spindel voor lange buizen.
6.Uitgerust met een conische draaibank, kan automatisch een innerlijk draaibank met een buitenste kegeloppervlak en draden voeden.
7.Uitgerust met een snelle voedingsmotor voor een snelle positionering van de X/Z-as, vermindert de werkintensiteit en de bewerkingstijd, verbetert de bewerkingsdoeltreffendheid.
8.Spindel aangedreven door variabele frequentie motor met interver, realiseer handmatig 2 stappen snelheidswijziging, binnen stappen variabele snelheid (stapsloos).
9Een breed snelheidsbereik voor het kiezen van een redelijke snelheid, een verscheidenheid aan voedingssnelheden voor verschillende verwerkingsprocessen en het snijden van draden.
10.De draaibank machine is voornamelijk ontwikkeld voor het draaien van olieveldpijp draad, het is niet alleen geschikt voor alle soorten van pijp
draaddraaien, maar kan ook worden gebruikt als gewone draaibank, geschikt voor de verwerking van complexe vorm van de as, schijfonderdelen, zoals het draaien van binnen- en buitencilinderoppervlak, conisch oppervlak, eindoppervlak.Vooral voor meersoorten., een kleine partij van het draaien van de verwerking.
Specificatie | Eenheid | Q-325F | ||
Sling over het bed. | mm | Φ800 | ||
Swing over cross slide | mm | Φ480 | ||
Afstand tussen centra | mm | 1000/1500/2000/3000 | ||
Ruimte voor het draaien van buizen | mm | Φ70-320 | ||
Breedte van het bed | mm | 600 (Opt. 650) | ||
Spindelboor | mm | Φ325 | ||
Spindel snelheidsstappen | - | VF.2 stappen | ||
Spindelversnellingsbereik | rpm | 20-100,100-300 | ||
Schokgrootte | mm | Φ780 | ||
Chuck-type | - | Handleiding met 4 kaken | ||

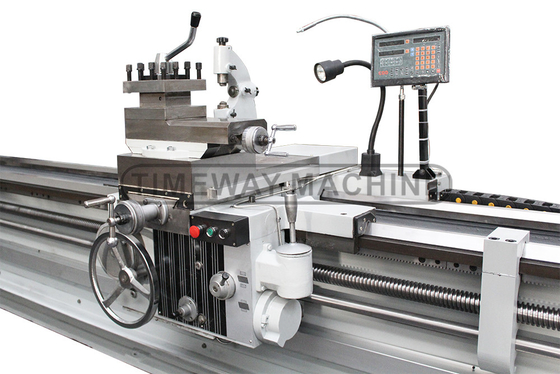

Turrettype | - | Handmatige positie 4 | ||
gereedschapsstaaf | mm | 40x40 | ||
X-asverkeer | mm | 520 | ||
Z-asreizen | mm | 800/1300/1800/2800 | ||
X-as snelle snelheid | mm/min | 1870 | ||
Z-as snelle snelheid | mm/min | 3740 | ||
X-as voedingscategorie/bereik | mm/r | 32/0.095-14 | ||
Z-as voedingscategorie/bereik | mm/r | 32/0.095-14 | ||

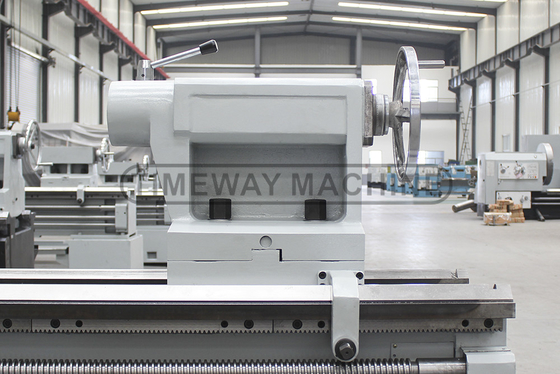

Diameter van de staartvoet | mm | Φ140 | ||
Schoppenvoetpen | - | MT6 | ||
Volledige verplaatsing | mm | 250 | ||
Vermogen van de hoofdspoelmotor | kw | 15 | ||
Vermogen van de snelle traverse motor | kw | 1.5 | ||
Motorvermogen van de koelmiddelpomp | kw | 0.125 | ||
Metrische draadkwaliteit/bereik | mm | 22 / 1-15 | ||
Inch draadklasse/bereik | TPI. | 26 / 14-1 | ||
De lengte van de machine | mm | 3700/4200/4700/5700 | ||
Breedte/hoogte van de machine | mm | 1700x1600 | ||
Gewicht van de machine | kg | 8000/8500/9000/10000 | ||
· Grote boorschok (voor en achter) · Dood centrum · 4-station gereedschapspost · Taper draaibare bevestiging · Koelsysteem · Werklamp · Chipverzamelplaat · Algemene instrumenten · Evenwichtige wig en bouten · Handleiding (Engels) | · 2 of 3-assige DRO · Chuck bewaker · Overbelasting · Achterste spatscherm · Achterste steun voor lange buizen |
Feedback van de klant
Onze diensten
1- Gratis vervanging van onderdelen die beschikbaar zijn tijdens de garantieperiode.Snel handelen en antwoorden op technische vragen op elk moment gedurende de gehele levensduur van de machine. 3. Overzeese na-servicecentrum beschikbaar in sommige regio's. 4. Ingenieur overzeese service beschikbaar op verzoek van de klant ((relatieve kosten van de klant).
Inleiding van het bedrijf

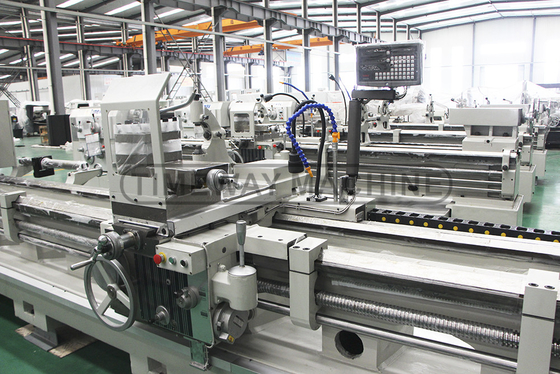

Fabrieksdisplay:
