MT 5 Spindelboring 58 mm Gespesialiseerde CNC-rolleinslag- en gravurewiel
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMAC |

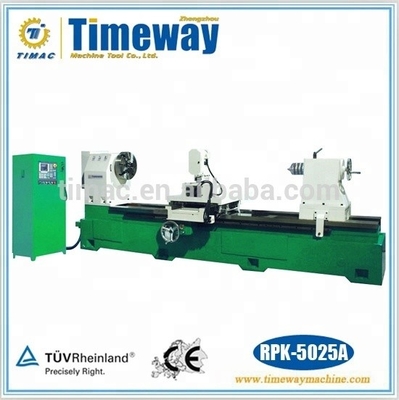

| Modelnummer: | RPK-5025 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $100,000.00/sets 1-2 sets |
| Verpakking Details: | Houten pallet of houten kast |
| Levering vermogen: | 300 Reeks/Reeksen per Jaar |
|
Gedetailleerde informatie |
|||
| Type: | horizontaal | Max. lengte van het werkstuk (mm): | 2500 |
|---|---|---|---|
| Structuur: | Vlakke Beddraaibank | Bewerkingscapaciteit: | Zwaar werk |
| Max. Gewicht van Werkstuk (kg): | 150 kg | Breedte van het bed (mm): | 700 mm |
| Spindelmotorvermogen ((kW): | 7 kW | Aantal spindels: | Alleenstaande |
| Aantal assen: | 4 | Vervoer (X-as) ((mm): | 500 mm |
| Vervoer (Z-as) ((mm): | 600 mm | Positioneringsnauwkeurigheid (mm): | ±0.002 |
| Herhaalbaarheid (X/Y/Z) (mm): | ±0.002 | Afmeting ((L*W*H): | 4300 x 1750 x 1800 mm |
| Spanning: | 380 V 50 Hz | CNC-besturingssysteem: | FANUC |
| Gereedschapspoststations: | 8 | Gewicht (kg): | 5580 |
| Garantie: | 1 jaar | Belangrijkste verkooppunten: | Concurrerende prijs |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | CNC of niet: | CNC-machines |
| Controlesysteem: | Het Systeem van Siemens CNC | Max. Lengte van Werkstuk: | 2500 mm |
| Spindelbuis van de kop: | MT5 | Max. spindel snelheid van het freeshoofd van de vlieger: | 550RPM |
| Max. spindel snelheid van de draaikop: | 2850rpm | Min. voederlengte-eenheid: | 0.001 mm |
| Max. Schommelingsdiameter: | 500 mm | Nettogewicht: | 5580 KG |
| Koelmiddelpompmotor: | 120 W | Voorwaarde: | Nieuw |
| Spindelboring ((mm): | 58 | Locatie van de showroom: | Egypte, Canada, Duitsland, Brazilië, Mexico, Chili, Algerije, Zuid-Afrika |
| Tipe in de handel brengen: | Warm product 2019 | Toepasselijke sectoren: | Werkplaatsen voor het repareren van machines, fabrieken, andere |
| Kerncomponenten: | Motor, andere | Max. Gekeerde lengte (mm): | 2500 |
| Jaar: | 2022 | Max. Spindel snelheid (rpm): | 11 t/m |
| Haven: | Chinese haven | ||
Productomschrijving
Beschrijving van de producten

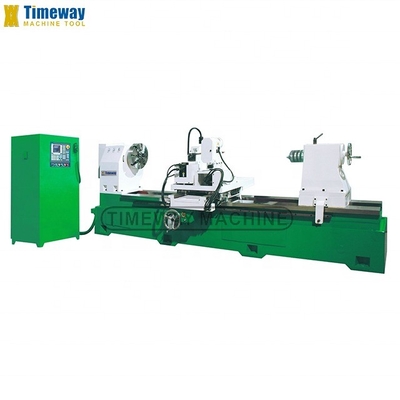

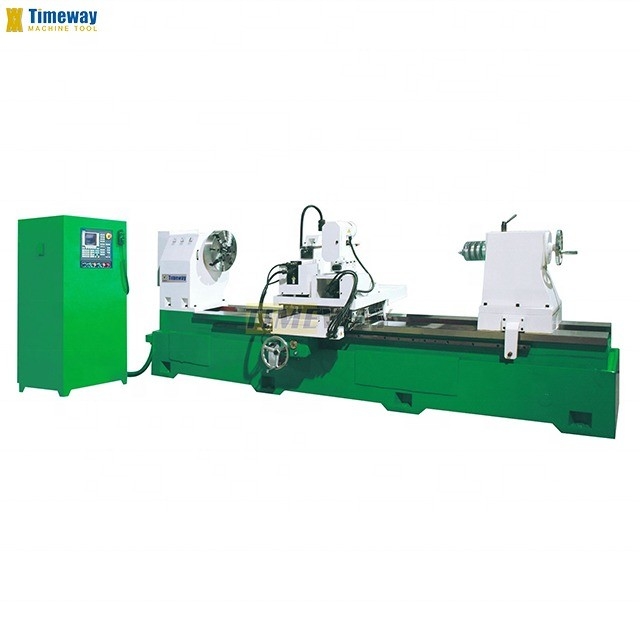

1. Met deze CNC roll notching en branding draaibank RPK-5025, is het niet nodig om te graveren
Geen zorgen meer over het gebroken carbide dat vaak wordt veroorzaakt door het EDM-markeringsproces.Bespaar veel tijd en geld voor EDM-investeringen en elektroden.
2. Alle internationale standaarden van gerold geribbelde staaf kan worden uitgevoerd door deze machine. Niet alleen china crescent notches van GB1499.2-2007, maar ook alle internationale standaard zoals ISO6935-2, JIS G3112,ASTM A615Het is de unieke notchmachine, die de REAL JIS en internationale standaard notches kan produceren.
3. Veel soorten rollen kunnen gemakkelijk worden geankerd en gemarkeerd, zoals hoog Ni-Cr gietijzerrol, HS-staalrol en wolfraamcarbide rollring.
4. Slechts ongeveer 10 minuten notching kan worden gedaan voor een cyclus van staafgrootte Φ20 mm in diameter. Φ340 mm hoge Ni-Cr gietijzerrol. Drie keer efficiëntie dan voorheen.
5Alle cijfers, letters, symbolen en logo's kunnen vrij in de rol worden gegraveerd.Dit speciale ontwerp verminderde de werkintensiteit van de fly cutter freeskop en houd een lange levensduur voor de klantVeel beter dan die van één gecombineerde eenheid met inhakken en gravures.
6De beroemde Siemens SINUMERIK 808D CNC-controller garandeert een betrouwbare en lange levensduur.
7Japan YASKAWA servomotoren garanderen een krachtige werking voor notching en gravure. Het is bewezen de beste te zijn voor notching machine.
8- Onafhankelijke servomotor voor alle vier de assen.
9. Drie assen tegelijkertijd uitvoeren.
10De patenteerde vliegenmaaier-freeskop garandeerde de krachtige en nauwkeurige notching in afmetingen (ribdiepte, dikte en loodhoek).Het is vooral belangrijk bij het uitvoeren op wolfraamcarbide ringen en composiet rollen.
Geen zorgen meer over het gebroken carbide dat vaak wordt veroorzaakt door het EDM-markeringsproces.Bespaar veel tijd en geld voor EDM-investeringen en elektroden.
2. Alle internationale standaarden van gerold geribbelde staaf kan worden uitgevoerd door deze machine. Niet alleen china crescent notches van GB1499.2-2007, maar ook alle internationale standaard zoals ISO6935-2, JIS G3112,ASTM A615Het is de unieke notchmachine, die de REAL JIS en internationale standaard notches kan produceren.
3. Veel soorten rollen kunnen gemakkelijk worden geankerd en gemarkeerd, zoals hoog Ni-Cr gietijzerrol, HS-staalrol en wolfraamcarbide rollring.
4. Slechts ongeveer 10 minuten notching kan worden gedaan voor een cyclus van staafgrootte Φ20 mm in diameter. Φ340 mm hoge Ni-Cr gietijzerrol. Drie keer efficiëntie dan voorheen.
5Alle cijfers, letters, symbolen en logo's kunnen vrij in de rol worden gegraveerd.Dit speciale ontwerp verminderde de werkintensiteit van de fly cutter freeskop en houd een lange levensduur voor de klantVeel beter dan die van één gecombineerde eenheid met inhakken en gravures.
6De beroemde Siemens SINUMERIK 808D CNC-controller garandeert een betrouwbare en lange levensduur.
7Japan YASKAWA servomotoren garanderen een krachtige werking voor notching en gravure. Het is bewezen de beste te zijn voor notching machine.
8- Onafhankelijke servomotor voor alle vier de assen.
9. Drie assen tegelijkertijd uitvoeren.
10De patenteerde vliegenmaaier-freeskop garandeerde de krachtige en nauwkeurige notching in afmetingen (ribdiepte, dikte en loodhoek).Het is vooral belangrijk bij het uitvoeren op wolfraamcarbide ringen en composiet rollen.

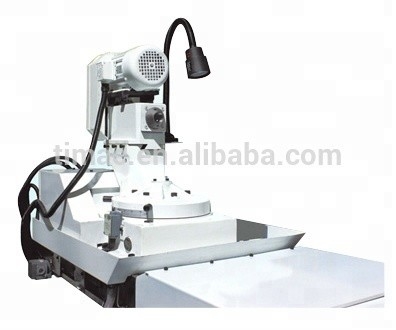

11. Makkelijk te schakelen van notching naar gravure door uniek ontworpen vliegfreeskop en draaiend gravurehoofd die aan één zijde werden gemonteerd.Vermijd de roll-load botsing en geen verdere hoofdpijn voor het demontage van vlieg cutter balk, snijmachine ondersteuning; geen noodzaak om draaiend hoofd en reset gereedschap voor het graveren dat u bedient in de serie machine aan te passen. Geen interferentie nu.
12. Rechthoekige zware gietbed met twee vierkante wegen garanderen een hoge stijfheid. Vierkant wegen tussen zadel en schort bieden stijfheid ondersteuning voor notching en gravure.De stijfheid verminderde veel notching trillingen en helpen om een goede snijdoek te bereiken. (Geen enkele zwakke dovetail manier, driehoek manier en boog roller gids manier kan worden gevonden in deze machine) één stuk snijgereedschap is in staat om alle notching voor een rol te doen.Veel besparing voor de kosten van het gereedschap en de slijptijd van het gereedschap.
13. Turcite-B doos weg bieden sterke en soepele beweging voor hoge precisie bewerking. opgelost de zwakte probleem van dovetail weg en boog roller weg die u kunt vinden in onze eerste generatie machine.
14Precieze kogelschroeven zorgen voor een nauwkeurige positionering en een soepele automatische werking van de transmissie.
15Centrale automatische smeerpomp, gecontroleerd door CNC-systeem om de perfecte smeering voor alle geleidingen automatisch te garanderen.Geen risico op schade door gebrek aan smering door eenmalige handmatige smeerpomp in een andere soortgelijke machine.
16. Industrie warmte-uitwisseling luchtkoeling en anti-stof grote elektrische kast verzekerd lange tijd en stabiel werken. Het is gegarandeerd de CNC-machine goed te werken in de hete en vochtig Zuidoost-Azië,Zuid-Azië en AfrikaVanaf nu zal je niet meer klagen over arm-type CNC controller die lijdt aan vochtigheid, staal poeder stof en snij vibraties.
17Een stevige rollenrust biedt een perfecte ondersteuning voor zware rollen.
18. Oude notches in de rol kan direct worden vernieuwd door deze machine ongeveer 3 keer. Het is niet nodig om te draaien afgesneden oude groeven van de rol zoals gewoonlijk.Deze machine zal u helpen om veel tijd en geld te besparen.
19. Speciaal ontworpen snijgereedschapsgrinder C / W gereedschapsstuk is nu beschikbaar voor uw keuze. U kunt de snijgereedschappen op elk moment in uw winkel scherpen.
20Eenvoudig te leren: Professionele SIEMENS CNC met gebruiksvriendelijke software maakt je werk makkelijk.
12. Rechthoekige zware gietbed met twee vierkante wegen garanderen een hoge stijfheid. Vierkant wegen tussen zadel en schort bieden stijfheid ondersteuning voor notching en gravure.De stijfheid verminderde veel notching trillingen en helpen om een goede snijdoek te bereiken. (Geen enkele zwakke dovetail manier, driehoek manier en boog roller gids manier kan worden gevonden in deze machine) één stuk snijgereedschap is in staat om alle notching voor een rol te doen.Veel besparing voor de kosten van het gereedschap en de slijptijd van het gereedschap.
13. Turcite-B doos weg bieden sterke en soepele beweging voor hoge precisie bewerking. opgelost de zwakte probleem van dovetail weg en boog roller weg die u kunt vinden in onze eerste generatie machine.
14Precieze kogelschroeven zorgen voor een nauwkeurige positionering en een soepele automatische werking van de transmissie.
15Centrale automatische smeerpomp, gecontroleerd door CNC-systeem om de perfecte smeering voor alle geleidingen automatisch te garanderen.Geen risico op schade door gebrek aan smering door eenmalige handmatige smeerpomp in een andere soortgelijke machine.
16. Industrie warmte-uitwisseling luchtkoeling en anti-stof grote elektrische kast verzekerd lange tijd en stabiel werken. Het is gegarandeerd de CNC-machine goed te werken in de hete en vochtig Zuidoost-Azië,Zuid-Azië en AfrikaVanaf nu zal je niet meer klagen over arm-type CNC controller die lijdt aan vochtigheid, staal poeder stof en snij vibraties.
17Een stevige rollenrust biedt een perfecte ondersteuning voor zware rollen.
18. Oude notches in de rol kan direct worden vernieuwd door deze machine ongeveer 3 keer. Het is niet nodig om te draaien afgesneden oude groeven van de rol zoals gewoonlijk.Deze machine zal u helpen om veel tijd en geld te besparen.
19. Speciaal ontworpen snijgereedschapsgrinder C / W gereedschapsstuk is nu beschikbaar voor uw keuze. U kunt de snijgereedschappen op elk moment in uw winkel scherpen.
20Eenvoudig te leren: Professionele SIEMENS CNC met gebruiksvriendelijke software maakt je werk makkelijk.
21Ervaren technisch support team is altijd klaar om u te ondersteunen voor de werking en programmering training.
Specificatie | Eenheid | RPK-5025 |
Max. diameter van het werkstuk | mm | Φ500 |
Max. lengte van het werkstuk | mm | Φ2500 |
Geschikt voor schroefstaalspecificatie | mm | Φ5-Φ50 |
Inkeringen per rol | Zoveel als nodig is | |
Hoek van het inhakken | Vrije keuze | |
Uitgesloten ribben | Vrije keuze | |
Minimale voedingseenheid | mm | 0.001 |
Minimale voedingseenheid | ° | 0.001 |
Max. spindelversnelling van het freeshoofd voor het snijden van de vlieger | rpm | 550 |
Max. spindel snelheid van draaiende freeskop | rpm | 2850 |
Spindelbuis van de kop | MT5 | |
Hoofdstuk-schok ((4 kaakschok) | mm | Φ400 |
motor met draaikop | kw | 1.1 |
De snelheid van de draaiende voeding van het werkstuk | Deg/min | 50-600 |
Snel voedingssnelheid van het werkstuk | Deg/min | 4000 |
Draaiingssnelheid van het draaikop | Deg/min | 40-600 |
motor voor koelmiddelpomp | w | 120 |
CNC-besturingssysteem ((4 assen besturing en 3 assen gelijktijdige beweging) | SIEMENS | |
Vermogen van CNC-besturingssysteem | V/HZ | 220/50 |
X-asservo-motor ((as van de vliegermaaier) | kw | 4.4 |
Y-asservo-motor ((rol-as) | kw | 1.3 |
Z-assen servomotor ((voedingsas) | kw | 3 |
Servomotor met C-assen ((Swivel-as) | kw | 1.3 |
Vermogen van de motor om de spanning van de motor te verminderen | N.m. | 28.4 |
Vermogen om de motor te bedienen | N.m. | 8.34 |
Vermogen van de motor om te draaien | N.m. | 8.34 |
Vermogen om de aandrijving van de servomotor te vergroten | N.m. | 28.4 |
Verpakkingsgrootte van de machine | mm | 4300*1750*1800 |
Verpakkingsgrootte van elektrische kast | mm | 1000*800*1800 |
Nettogewicht | kg | 5580 |
