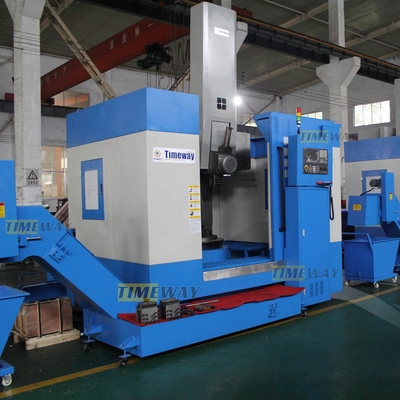

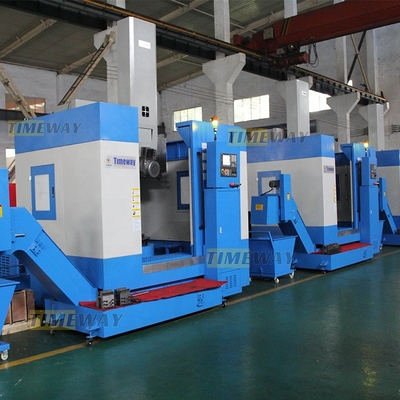

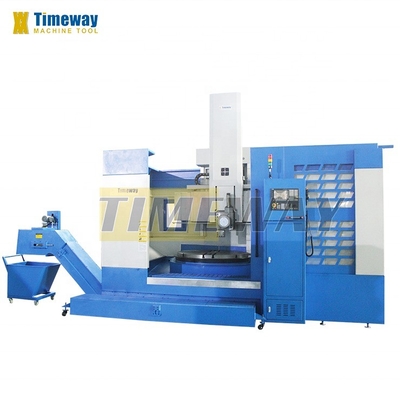

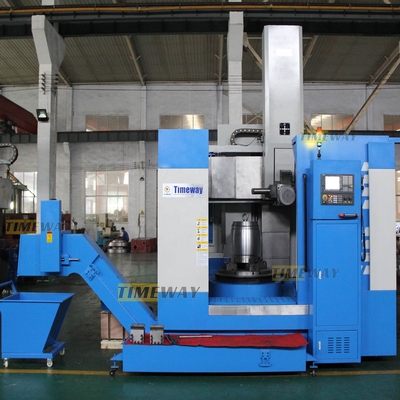

Rectangular Rails CNC Vertical Lathe Machine met 2 assen en garantie na verkoop
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Timeway |
| Modelnummer: | VLK1600 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $89,000.00/sets 1-2 sets |
| Verpakking Details: | houten behuizing/pallet |
| Levering vermogen: | 150 sets per maand |
|
Gedetailleerde informatie |
|||
| Type: | Verticale, Singe kolom verticale draaibank CNC | Max. lengte van het werkstuk (mm): | 1000 |
|---|---|---|---|
| Bewerkingscapaciteit: | Zwaar werk | Max. Gewicht van Werkstuk (kg): | 8000 |
| Breedte van het bed (mm): | 1460 mm | Spindelmotorvermogen ((kW): | 37 |
| Aantal spindels: | Alleenstaande | Aantal assen: | 2 |
| Vervoer (X-as) ((mm): | 1050mm | Vervoer (Z-as) ((mm): | 800 mm |
| Positioneringsnauwkeurigheid (mm): | ±0.01 | Herhaalbaarheid (X/Y/Z) (mm): | ±0.008 |
| Afmeting ((L*W*H): | 5630 x 3010 x 4660 mm | Spanning: | 380V, 50HZ/60HZ |
| CNC-besturingssysteem: | SIEMENS | Gereedschapspoststations: | 4 |
| Gewicht (kg): | 14500 | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Automatisch | Verslag van de test van de machine: | Voorziening |
| Video-uitgaande inspectie: | Voorziening | Garantie voor kerncomponenten: | 1 jaar |
| Naverkoopservice: | Ingenieurs die beschikbaar zijn voor het onderhoud van machines in het buitenland | Kleur: | verzoek van de klant |
| Max. Schommelingsdiameter: | 1600 mm | Max. hoogte van het werkstuk: | 1000 mm |
| worktable diameter: | 1400 mm | Grootte van de werktuigstaaf: | 32x40 mm |
| Stroomvoorziening: | 45KVA | Gidstype: | met een breedte van niet meer dan 50 mm |
| Max. koppel van de werktafel: | 25KN.m | Voorwaarde: | Nieuw |
| Toolpostmerk: | Yantai Universal | Toepasselijke sectoren: | Bouwmaterialen, reparatie van machines, fabrieken, voedsel- en drankenfabrieken, bouwbedrijven, ener |
| Locatie van de showroom: | Canada, de Verenigde Staten, Italië, Frankrijk, Duitsland, Brazilië, Mexico, Rusland, Spanje, Chili, | Tipe in de handel brengen: | Gewoon product |
| Jaar: | 2021 | Max. Spindel snelheid (rpm): | 160 t/m |
| Spindelboring ((mm): | 300 | Max. Gekeerde lengte (mm): | 1000 |
| Kerncomponenten: | andere, SIEMENS 808D | Haven: | Chinese haven |
Productomschrijving
Beschrijving van de producten
Automatisch smeersysteem, volledig gesloten afscherming, airconditioning, olie koeler | SIEMENS 828D, FANUC 0i-TF, speciale armature |
Specificaties | Eenheid | VLK800E | VLK1250E | VLK1600E | VLK2000E | |||
Max. schommeldiameter | mm | 950 | 1250 | 1600 | 2000 | |||
Max. draaidiameter | mm | 800 | 1250 | 1600 | 2000 | |||
Max. hoogte van het werkstuk | mm | 800 | 1000 | 1000 | 1250 | |||
Max. gewicht van het werkstuk | kg | 2000 | 5000 | 8000 | 12000 | |||
Hoofdmotorvermogen | kw | 22 | 22 | 30 | 37 | |||
Diameter van de werktafel | mm | 800 | 1010 | 1400 | 1800 | |||
Max. koppel van de werktafel | KN.m. | 10 | 17.5 | 25 | 32 | |||
Versnellingsbereik van de werktafel | rpm | 2-320 | 1.25-200 | 1-160 | 4-125 | |||
Aantal gereedschapsplaatsen | stuks | 4 | 4 | 4 | 4 | |||
Stuk van de werktuigstaaf van het externe draaitool | mm | 32x40 | 32x40 | 32x40 | 32x40 | |||
Type aandrijving | - | Elektrisch | Elektrisch | Elektrisch | Elektrisch | |||
Grootte van de X-asspeld (dia. x schroefstand) | mm | 50x10 | 50x10 | 50x10 | 50x10 | |||
Grootte van de bolschroef op de Z-as (dia. x schroefstand) | mm | 50x10 | 50x10 | 50x10 | 50x10 | |||
Vervoer op de X-as | mm | -20~550 | -20 tot 800 | -20~1030 | -20~1150 | |||
Z-asvervoer | mm | 650 | 650 | 800 | 800 | |||
Voerbereik ((X/Z) | mm | 0.1-500 | 0.1-500 | 0.1-500 | 0.1-500 | |||
Snelvoersnelheid | mm/min | 2000 | 2000 | 2000 | 2000 | |||
CNC-systeem | - | SIEMENS 808D | SIEMENS 808D | SIEMENS 808D | SIEMENS 808D | |||
Servomotorkoppel ((X/Z) | N.m. | 11/11 | 11/11 | Gezondheid, 15/11 | Gezondheid, 15/11 | |||
Vermogen | Qua | 30 | 37 | 45 | 52 | |||
Nettogewicht van de machine | kg | 8500 | 11000 | 14500 | 18500 | |||
Afmetingen van de machine (LxWxH) | cm | 430x238x429 | 478x257x440 | 563x301x466 | 580x368x494 | |||
met een vermogen van niet meer dan 10 kW | - | Kettingtype | Kettingtype | Kettingtype | Kettingtype | |||
Standaard | - | Automatisch smeersysteem, volledig gesloten afscherming, airconditioning, olie koeler | ||||||
Facultatief | - | SIEMENS 828D, FANUC 0i-TF, speciale armature | ||||||
Detail van de machine
1De serie CNC-verticale draaibank met één kolom is ontworpen door gebruik te maken van moderne geavanceerde ontwerp- en fabricagetechnieken en CAD-optimalisatiedesignmethode.Het gebruik van het nieuwste ontwerpconcept en het uitrusten met binnenlandse en buitenlandse geavanceerde functies. 2. Realiseer sterk snijden op de structuur prestaties, de werktafel overgewicht belasting, machine hoge dynamische en statische stijfheid, alle beweging veiligheid en stabiliteit,lange levensduur en hoge verwerkingsefficiëntieDe machine is geschikt voor het snelle snijwerk van staal en carbide, het verwerken van werkstukken van alle ijzer- en niet-ijzermetalen en van sommige niet-metalen.De machine kan het proces van ruw en afwerking draaien binnen en buiten cilinder voltooienDe machine bestaat hoofdzakelijk uit een kolom, een werktafel, een balk, een verticale werktuigpost, een hoofdversnellingsbak, een werktafel met een verticale werktafel, een werktafel met een verticale werktafel, een werktafel met een verticale werktafel, een werktafel met een verticale werktafel, een werktafel met een verticale werktafel, een werktafel met een verticale werktafel, een werktafel met een verticale werktafel, een werktafel met een verticale werktafel, een werktafel met een verticale werktafel, een werktafel met een verticale werktafel, een werktafel met een verticale werktafel, een werktafel met een verticale werktafel, een werktafel met een verticale werktafel en een werktafel met een verticale werktafel.Beam lifting mechanisme, verticaal gereedschapsvoedermechanisme, beschermingsapparaat voor de straalgeleiding, volledige machine, volledig behuizing, elektrisch systeem, hydraulisch systeem, koelsysteem, enz.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>>De werktafel maakt gebruik van een geïntegreerde spindelstructuur met een hoge stijfheid, hoge precisie en een korte vaste spindelstructuur.de spindel is uitgerust met een stel hoogprecisieballagers en een stel dubbele rij korte cilindrische rollagers. Compacte structuur, tegelijkertijd draagbare radiale belasting, de axiale belasting en kantelmoment, en onder de overbelasting elastische vervorming is klein,verbeterde precisie van de rotatie van de werktafel en draagvermogen.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>>Vier stations elektrische gereedschapspost: hoge positioneringsnauwkeurigheid, grote klemkracht, grote laadcapaciteit, stabiel en betrouwbaar.grotere klemkracht.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>>Klanten kunnen kiezen uit FANUC, SIEMENS of KND, andere CNC-systemen.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>>Volgens de bijzondere vereisten, de hele machine dekking, chip vervoerder.
Alomvattende testonderdelen(alleen voor CNC-draaibank):
Alle CNC-draaiburken moeten na alle standaardcontroles van de machine een eindsnijproces uitvoeren, door het snijden van het buitenste oppervlak, stappen, boogoppervlak, conisch oppervlak, enz.,om de stabiliteit van het CNC-systeem en de algemene prestaties van de machine te controleren.
Aanvaarding door de klant
Waarom u ons kiest
Renishaw-laserinterferometer (alleen voor CNC-draaibank):
Voordat de machine wordt geleverd, wordt er een UK RENISHAW laser gebruikt om dynamische precisie-tests en offset uit te voeren, zodat de machine de hoge positioneringsnauwkeurigheid en re-positioneringsnauwkeurigheid heeft.
