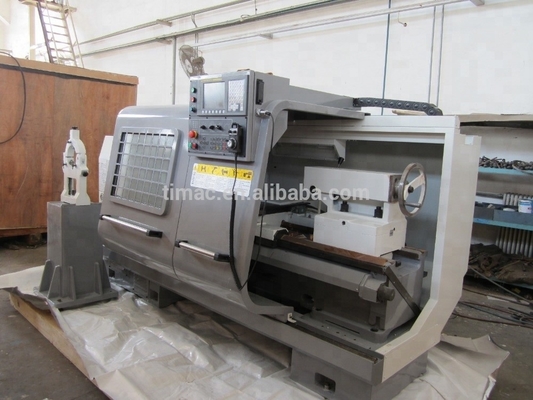

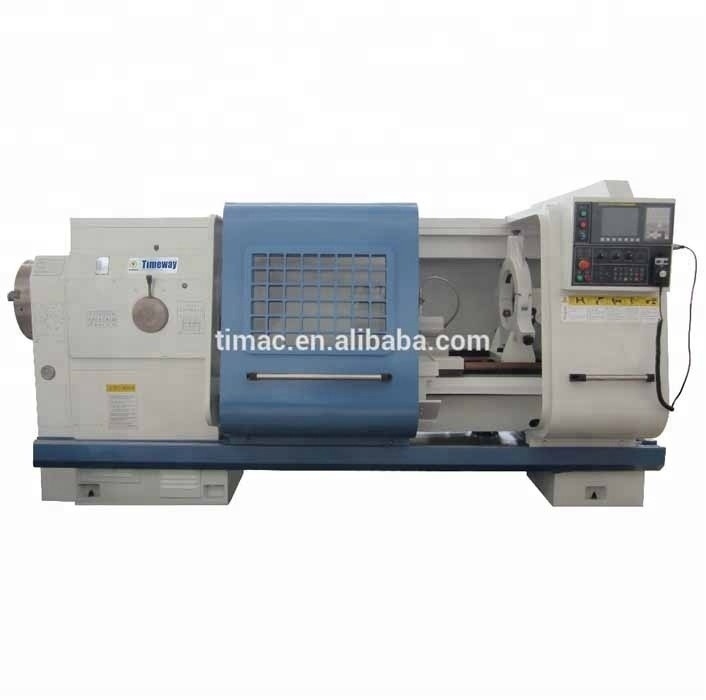

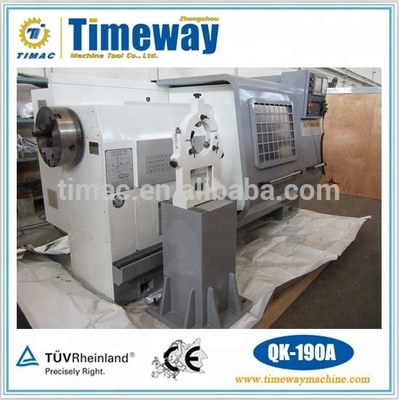

QK-190A CNC olie land draaibank zware bewerkingscapaciteit en 1500 kg werkstukgewicht
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMAC |
| Certificering: | ISO, CE |
| Modelnummer: | QK-190A |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $40,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (kan worden gefumineerd) |
| Levering vermogen: | 200 sets per maand |
|
Gedetailleerde informatie |
|||
| Type: | horizontaal | Max. lengte van het werkstuk (mm): | 3000 mm |
|---|---|---|---|
| Structuur: | De Draaibank van het hellingsbed | Bewerkingscapaciteit: | Zwaar werk |
| Max. Gewicht van Werkstuk (kg): | 1500 | Breedte van het bed (mm): | 550 mm |
| Spindelmotorvermogen ((kW): | 11 | Aantal spindels: | Tweeling |
| Aantal assen: | 3 | Vervoer (X-as) ((mm): | 630 MM. |
| Vervoer (Z-as) ((mm): | 300 mm | Positioneringsnauwkeurigheid (mm): | 0,02 mm |
| Herhaalbaarheid (X/Y/Z) (mm): | 0.01 | Afmeting ((L*W*H): | 3677x1800x1850 mm |
| Spanning: | Op verzoek van de klant | CNC-besturingssysteem: | FANUC |
| Gereedschapspoststations: | 12 | Gewicht (kg): | 3000 |
| Garantie: | 1 jaar | Belangrijkste verkooppunten: | Automatisch |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | CNC of niet: | CNC-machines |
| Type machine: | CNC-draaibank | Max. diameter van de buis: | 190 mm |
| Bedbreedte: | 550 mm | Max. Gewicht van het werkstuk: | 1500 kg |
| De as droeg: | 200 mm | Spindel snelheid: | 90-450 tpm ((8 stappen) |
| Controlesysteem: | FANUC of SIEMENS CNC-systeem | Max. Schommelingsdiameter (mm): | 770 |
| Voorwaarde: | Nieuw | Toepasselijke sectoren: | Werkplaatsen voor het repareren van machines, fabrieken, voedsel- en drankenfabrieken, bouwbedrijven |
| Locatie van de showroom: | Verenigde Staten, Italië, Duitsland, Brazilië, Indonesië, India, VAE, Zuid-Afrika, Oezbekistan, Aust | Tipe in de handel brengen: | Gewoon product |
| Kerncomponenten: | Lagers, motoren, pompen, versnellingen | Max. Gekeerde lengte (mm): | 2850 |
| Jaar: | 2022 | Max. Spindel snelheid (rpm): | 450 r.p.m |
| Spindelboring ((mm): | 200 | Haven: | Chinese haven. |
Productomschrijving
CNC-draaibank
QK-120A QK-190A QK-260A QK-350A QK-460A
Hoofdvooruitzichten
Productbeschrijving
Kenmerken:
- Deze machine is ontworpen voor gebruik in veeleisende toepassingen in de aardolieindustrie en bevat tientallen jaren ervaring.

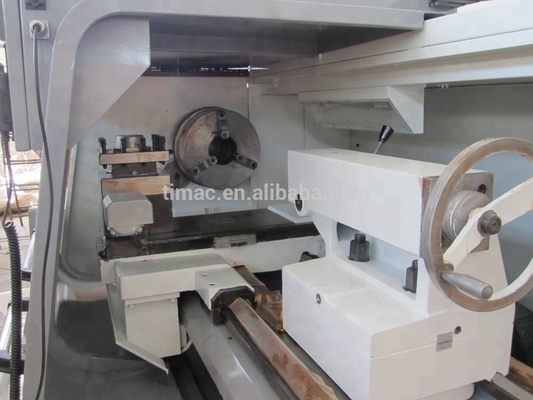

- Massieve kopstuk met mian spindle in conic roldragers, en twee draaibankmontages.
- Het brede machinebed heeft grote, geharde en geaarde leidingen en een hoge stijfheid.
- Hoge koppel aandrijvingen en vooraf geladen kogelschroeven op alle assen.
- Automatische 4-stap versnellingen met oneindig variabele snelheidsbereiken.
- Verhard en geaarde tandwielen voor een effectieve krachtoverdracht.
- Zware 4-station gereedschapsholder met automatische gereedschapsschakeling.
- Inclusief hoogwaardig koelmiddel systeem, en centrale smeermethode.
- Beheertechnologie met bekroonde betrouwbaarheid en jarenlange ervaring - FANUC of SIEMENS CNC-systeem.
- Een elektronisch handwiel aan het bedieningspaneel voor handmatige bediening zorgt voor een gemakkelijke en snelle installatie van nieuwe werkstukken en gereedschappen.
Technische parameter:
| Specificatie | Eenheid | QK-120A | QK-190A | QK-260A | QK-350A | QK-460A |
| Sling over het bed. | mm | 770 | 1000 | 1100 | 1250 | |
| Sling over het wagen | mm | 480 | 630 | 730 | 900 | |
| Buitenste diameter van de buizen ((handmatige chuck) | mm | 120 | 190 | 70 tot en met 260 | 114-340 | 300 tot en met 460 |
| Externe diameter van de buizen (hydraulische schok) | mm | --- | --- | --- | 127 tot en met 340 | --- |
| Buitenste diameter van de buizen (pneumatische schok) | mm | --- | --- | --- | --- | --- |
| Maximale lengte van het werkstuk | mm | 750/1000/1500/2000/3000 | 1500/3000/5000 | 3000 | ||
| Maximale draailengte | mm | 600/800/1350/1850/2850 | 1300/2800/4800 | 2800 | ||
| De lengte van de geleidingsbaan | mm | 550 | 755 | 1100 | ||
| Spindel neus | C11 | A2-15 | A2-28 | |||
| Stap van Spindel snelheid ((Driefasige asynchrone motor) | handmatig 3 stappen, Auto 6 stappen 16 versnellingen | handmatig 2 stappen, Auto 4 stappen 8 snelheden | --- | --- | --- | |
| Stap van spindel snelheid ((variabele frequentiemotor) | --- | --- | Automatische 4 versnellingsstappen, stapsloze snelheidsverandering in de stap. | |||
| Spindelversnellingsbereik ((Driefasige asynchrone motor) | 25-800 | 90 tot en met 450 | --- | --- | --- | |
| Versnellingsbereik van de spindel ((Variabele frequentiemotor) | --- | --- | 6 tot 400 | 5-320 | 5-200 | |
| Hoofdmotorvermogen ((Driefasige asynchrone motor) | kw | 11 | --- | --- | --- | |
| Hoofdmotorvermogen (variabele frequentiemotor) | 18.5 | 28/38 | ||||
| Spindelboor | mm | 130 | 200 | 275 | 355 | 465 |
| Schoktype ((handmatige schok) | handleiding 3 kaak 380 | handleiding 3 kaak 500 | handleiding 4 kaak 630 | handmatig 4 kaak 800 | handleiding 4 kaak 630 | |
| Het type chuck (hydraulische chuck) | --- | --- | --- | 3 kaak 760 | --- | |
| Buitenste diameter van de buizen (pneumatische schok) | --- | --- | --- | --- | --- | |
| Centrumhoogte van het bed | mm | 385 | 500 | 550 | 650 | |
| Min. voedingsincrement van de X/Z-as | mm | 0.001/0.001 | ||||
| Snelle snelheden van de X/Z-as | mm/min | 3000/6000 | ||||
| Max.reis van de x-as | mm | 390 | 630 | 800 | ||
| Werkplek van de gereedschapspunt | Verticale 4-positie240 | Verticale 4-positie300 | ||||
| Indexatietijd | s | 2.5 | 4 | |||
| Indexering van herhaling | mm | 0.008 | 0.01 | |||
| Afdeling van de gereedschapsstaaf | mm | 32 | 40 | |||
| Diameter van de staartvoet | mm | 100 | 160 | |||
| Voertuig van de staartvoet | mm | 250 | 300 | |||
| Taper gat van staartvoet | Morse 5 | Morse 6 | ||||
| Werkstuknauwkeurigheid | IT6-IT7 | |||||
| Ruwheid van het oppervlak | μm | Ra1.6 | ||||
Standaardconfiguratie:
- FANUC CNC-systeem
- Verticale elektrische gereedschapspal met vier stations
- Elektrische staart
- Handmatige 4-koppel chuck
- Centrale smeersysteem
- Werklamp
- Koelmiddelstelsel
- Halfsluitend deksel
- Elektrische cabine met airconditioning
- Gereedschapskist en gereedschap
- Programmeringshandleiding
- Gebruikershandleiding
Optioneel:
- SIEMENS/FAGOR CNC-systeem
- Hydraulische schok
- met een gewicht van niet meer dan 50 kg
- 6 en 8 stations gereedschapspost
- met een vermogen van meer dan 50 W
- Leven midden
- Speciale toebehoren
- Achterste steun
Detail afbeeldingen

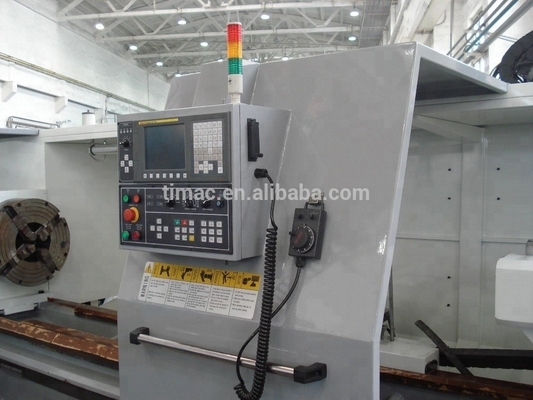

• Taper Threads of Pipe • FANUC CNC-systeem

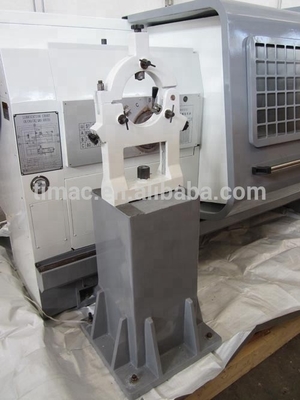

• Zware achterste steun • Lichte achterste steun
