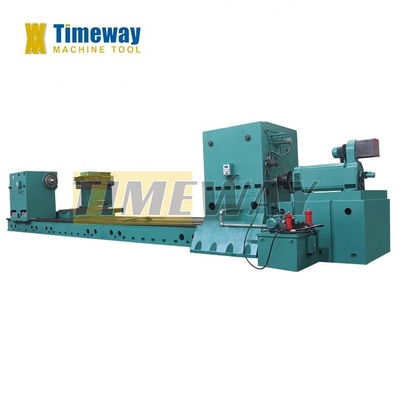

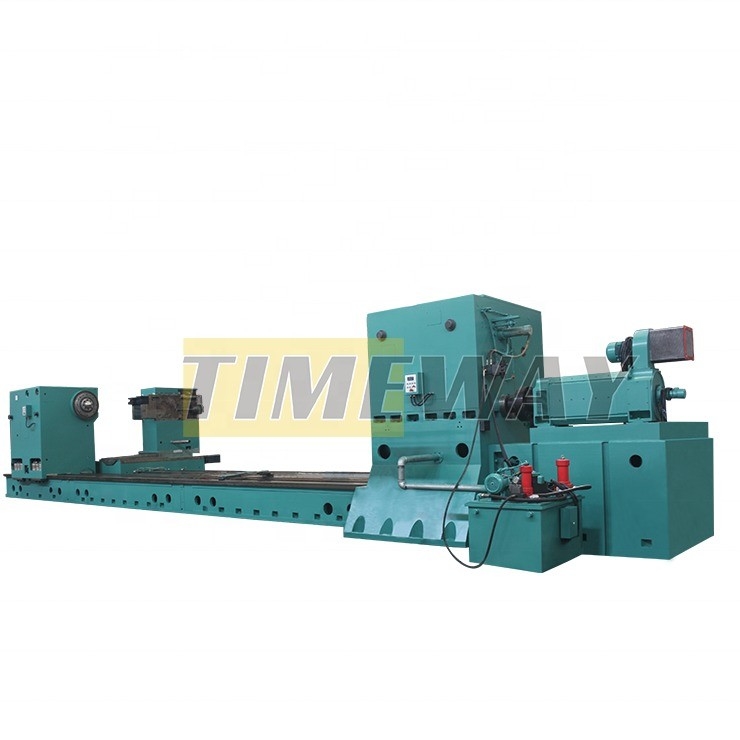

Gepersonaliseerde zware splijtbedtype CNC-horizontale draaimasjiengereedschappen
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMAC |
| Modelnummer: | AK-3150H/3 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $500,000.00/sets 1-2 sets |
| Verpakking Details: | Standaardpakket |
| Levering vermogen: | 10 reeks/Reeksen per Jaar |
|
Gedetailleerde informatie |
|||
| Type: | horizontaal | Max. lengte van het werkstuk (mm): | 20000 |
|---|---|---|---|
| Structuur: | Vlakke Beddraaibank | Bewerkingscapaciteit: | Zwaar werk |
| Max. Gewicht van Werkstuk (kg): | 80000 | Breedte van het bed (mm): | 3100 mm |
| Spindelmotorvermogen ((kW): | 143 | Aantal spindels: | Alleenstaande |
| Aantal assen: | 2 | Vervoer (X-as) ((mm): | 2000 mm |
| Vervoer (Z-as) ((mm): | 20000 Mm | Positioneringsnauwkeurigheid (mm): | ±0.01 |
| Herhaalbaarheid (X/Y/Z) (mm): | ±0.02 | Afmeting ((L*W*H): | Als klant |
| Spanning: | 380 V 50 Hz | CNC-besturingssysteem: | FANUC |
| Gereedschapspoststations: | Gereedschapspunt voor speciaal gebruik | Gewicht (kg): | 200000 |
| Garantie: | 1 jaar | Belangrijkste verkooppunten: | Hoog Veiligheidsniveau |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Automatische rangschikking: | Automatisch |
| CNC of niet: | CNC-machines | Type machine: | Zware draaibank voor horizontale CNC-draaien |
| Kleur: | Gepersonaliseerde optie | Max. schuif over de gereedschapspal.: | 2500 mm |
| Bedtype: | Splijtbed | Max. Gewicht van het werkstuk: | 80T |
| Spindel snelheid: | 0.4-80 rpm | Chuck Grootte: | 2500 mm |
| Max. Schommelingsdiameter (mm): | 3150 | Voorwaarde: | Nieuw |
| Spindelboring ((mm): | 130 | Toepasselijke sectoren: | Bouwmaterialen, machines, fabrieken, boerderijen, drukkerijen, energie en mijnbouw |
| Locatie van de showroom: | Canada, Verenigde Staten, Italië, Mexico, Australië | Tipe in de handel brengen: | Gewoon product |
| Kerncomponenten: | Lagers, motor, pomp, tandwiel, PLC, drukvat, versnellingsbak, CNC-systeem | Max. Gekeerde lengte (mm): | 20000 |
| Max. Spindel snelheid (rpm): | 80 t/m | Haven: | Chinese haven |
Productomschrijving
Beschrijving van de producten
Kenmerken:

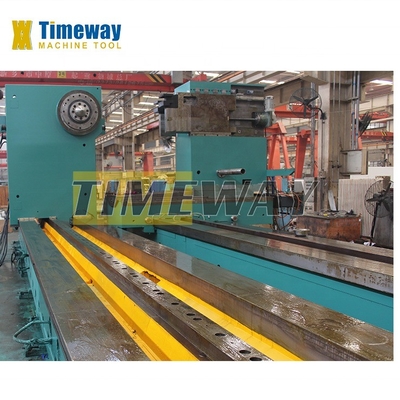

1Deze serie machines is een CNC-zware horizontale draaibank die geschikt is voor ruwe bewerking en afwerking van werkstukken van ijzer- en niet-ijzermetalen met carbide.keramische en andere gereedschappen voor het bekleden, externe cilindrische draaiknoppen, conisch snijden en gebogen vorm.2Het machinebed heeft splijtbedleidingen en inductieverharding om hoge nauwkeurigheid, grote draagcapaciteit en lange levensduur te garanderen.

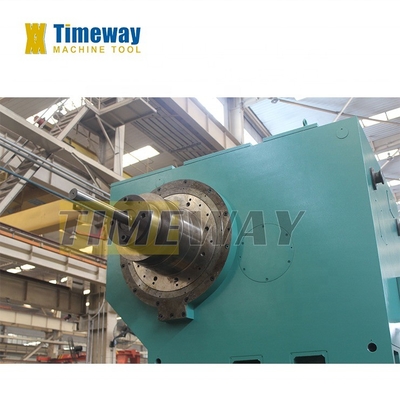

3De hoofdspindel wordt aangedreven door een gelijkstroomomvormer met een driestaps hydraulische schakeling die een breed snelheidsbereik van 1 brengt:200. Twee stappen wisselkop heeft spindel rechtstreeks verbonden chuck structuur.radial backlash verstelbare dubbele rij cilindrische rollenlagers op optimale afstand, rekening houdend met de draagafstand en de schokdiameter om de beste nauwkeurigheid en stijfheid te krijgen.
4. X-as en Z-as beweging wordt bestuurd door AC servomotoren.X-as neemt geïmporteerde hoge precisie kogelschroef en Z-as neemt geïmporteerde hoge precisie backlash vrij worm rack structuur om de hoogste voedingsnauwkeurigheid en snelle traverse te garanderen.
5. Verscheidene soorten vaste rustplaatsen, rollen steken stand, slijpen bevestiging en frezen bevestiging zijn beschikbaar als optie volgens de keuze van de klant.
Specificaties | Eenheden | AK-3150H/3 | AK-4000H/3 | AK-5000H/3 | AK-6300H/3 |
Max. Sling over het bed. | mm | 3150 | 4000 | 5000 | 6300 |
Max. schuif over de gereedschapspal. | mm | 2500 | 3000 | 4000 | 5000 |
Max. lengte of werkstuk | m | 5 tot 20 | 5 tot 20 | 5 tot 20 | 5 tot 20 |
Max. gewicht van het werkstuk tussen de centra | t | 80/100/120/150/200 | 100/120/150/200 | 100/120/150/200 | 100/120/150/200 |
Max. koppel van de voorzijdeplaat | kN.m | 100 tot 250 | 100 tot 250 | 100 tot 250 | 100 tot 250 |
Breedte van het bed | mm | Splitsingswielbed | Splitsingswielbed | Splitsingswielbed | Splitsingswielbed |
Totaal snijvermogen | kg | 9000/12500/16000 | 9000/12500/16000 | 9000/12500/16000 | 9000/12500/16000 |
Afmetingen van de werktuigstaaf | mm | 80*80 | 80*80 | 80*80 | 80*80 |
Versnellingsbereik van spindel | rpm | 0.4-80 | 0.4-80 | 0.2-40 | 0.2-40 |
Schokdiameter | mm | 2500 | 3200 | 3200 | 3200 |
Lange voedingsbereik | mm/r | 1-2000 | 1-2000 | 1-2000 | 1-2000 |
Bereik van kruisvoeding | mm/r | 1-2000 | 1-2000 | 1-2000 | 1-2000 |
Langetermijnsnelheid | mm/min | 2000 | 2000 | 2000 | 2000 |
De snelheid van de snelheid in het kruis | mm/min | 2000 | 2000 | 2000 | 2000 |
Diameter van de staartmantel | mm | 630/800/900 | 630/800/900 | 630/800/900 | 630/800/900 |
Vermogen van de hoofdmotor | kw | DC 143/160/185 | DC 143/160/185 | DC 143/160/185 | DC 143/160/185 |
